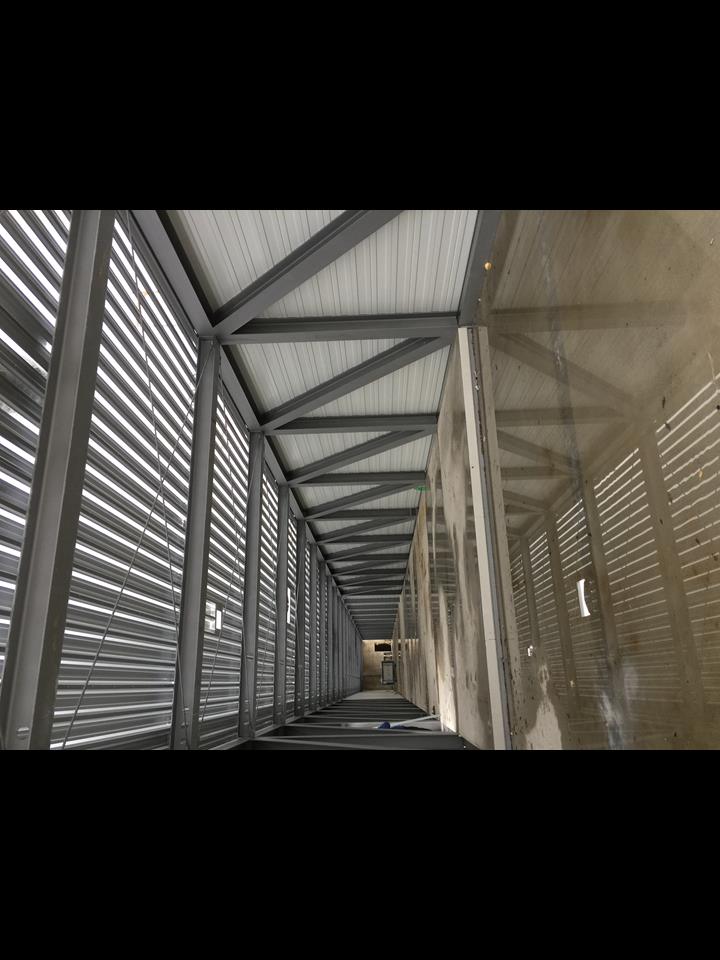

Imagen - Vista interior del "tubo de carreras" (© Statik Breinbauer)
-
![Vista interior del "tubo de carreras" (© Statik Breinbauer)]()
01
Imagen - Vista interior del "tubo de carreras" (© Statik Breinbauer)
-

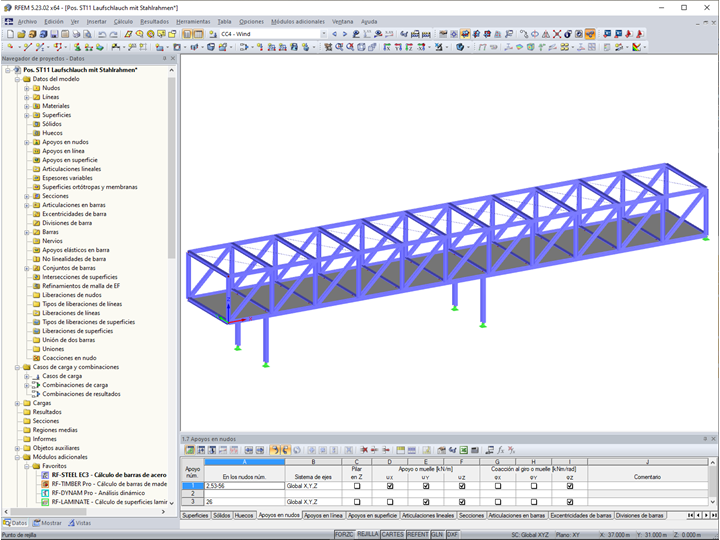

![La estructura de cerchas en 3D de la pista de atletismo interior en RFEM (© Statik Breinbauer)]()
01
Imagen - La estructura de cerchas en 3D de la pista de atletismo interior en RFEM (© Statik Breinbauer)
-
![Modelo en 3D del proyecto del cliente "Dreifachsporthalle in Passau/Triple Sports Hall in Passau, Germany" (© Statik Breinbauer | Ingenieros de estructuras)]()
01
Imagen - Modelo en 3D del proyecto del cliente "Dreifachsporthalle in Passau/Triple Sports Hall in Passau, Germany" (© Statik Breinbauer | Ingenieros de estructuras)
-
02
Imagen - Vista interior del "tubo de carreras" (© Statik Breinbauer)
-
![Vista interior del "tubo de carreras" (© Statik Breinbauer)]()
02
Imagen - Vista interior del "tubo de carreras" (© Statik Breinbauer)
-
![La estructura de cerchas en 3D de la pista de atletismo interior en RFEM (© Statik Breinbauer)]()
02
Imagen - La estructura de cerchas en 3D de la pista de atletismo interior en RFEM (© Statik Breinbauer)
-
![Modelo en 3D del proyecto del cliente "Dreifachsporthalle in Passau/Triple Sports Hall in Passau, Germany" (© Statik Breinbauer | Ingenieros de estructuras)]()
02
Imagen - Modelo en 3D del proyecto del cliente "Dreifachsporthalle in Passau/Triple Sports Hall in Passau, Germany" (© Statik Breinbauer | Ingenieros de estructuras)
-
03
Imagen - La estructura de cerchas en 3D de la pista de atletismo interior en RFEM (© Statik Breinbauer)
-
![Vista interior del "tubo de carreras" (© Statik Breinbauer)]()
03
Imagen - Vista interior del "tubo de carreras" (© Statik Breinbauer)
-
![Vista interior del "tubo de carreras" (© Statik Breinbauer)]()
03
Imagen - Vista interior del "tubo de carreras" (© Statik Breinbauer)
-
![Modelo en 3D del proyecto del cliente "Dreifachsporthalle in Passau/Triple Sports Hall in Passau, Germany" (© Statik Breinbauer | Ingenieros de estructuras)]()
03
Imagen - Modelo en 3D del proyecto del cliente "Dreifachsporthalle in Passau/Triple Sports Hall in Passau, Germany" (© Statik Breinbauer | Ingenieros de estructuras)
En el distrito Haidenhof de Passau, se extiende un nuevo pabellón deportivo hasta el centro escolar existente. Una nueva pista de atletismo cubierta de 60 m de largo con cuatro calles, el llamado "tubo de carreras", conecta el pabellón con el centro escolar existente.
| Propietario |
Ayuntamiento de Passau www.passau.de |
| Arquitecto |
Schwinde Architekten www.schwinde.net |
| Análisis estructural |
Statik Breinbauer | Tragwerksingenieure www.statik-breinbauer.de |
Parámetros del modelo
Modelo

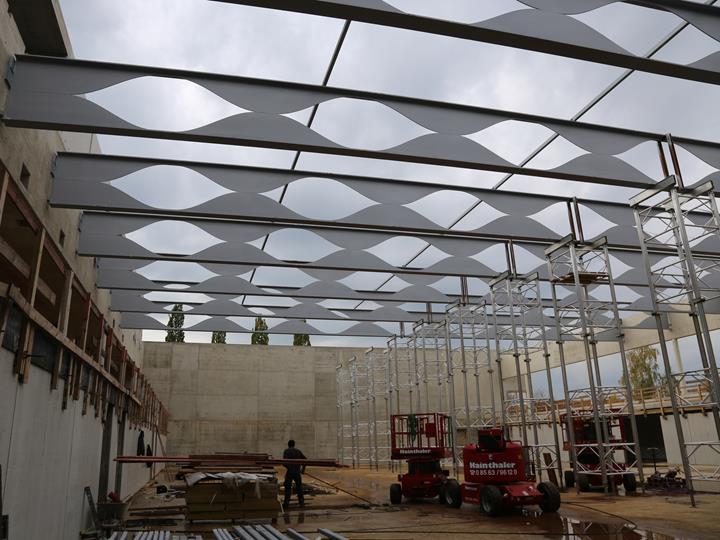

El verdadero "punto de atracción" de este proyecto son las barras de la cubierta, las cuales son vigas alveolares con huecos longitudinales sinusoidales.
Statik Breinbauer | Tragwerksingenieure, cliente de Dlubal Software, realizó el análisis estructural de este nuevo edificio. Para ello, utilizaron el software de elementos finitos RFEM.
La estructura
El nuevo pabellón se diseñó como una estructura de esqueleto de hormigón armado. La cubierta es de construcción ligera con chapas trapezoidales. Las vigas de la cubierta son secciones IPE con huecos creados en las almas centrales mediante cortes curvos con llama. Las dos secciones en T onduladas creadas se compensaron por la mitad del ancho del hueco y se soldaron de nuevo. La viga alveolar resultante tiene un momento de inercia mayor a la vez que utiliza la misma cantidad de acero.
La pista de atletismo en la parte superior del piso también tiene una cubierta ligera con perfiles de acero transversales y chapas trapezoidales. La característica especial de esta cercha 3D similar a un puente es la disposición de las vigas en I. Están dispuestas giradas a 90° y están seleccionadas de o bien vigas HEAA, HEA o HEB del mismo ancho.
Por lo tanto, todos los puntos de conexión fueron soldados directamente a las alas sin placas de refuerzo adicionales a la vez que se mantuvo una utilización optimizada del diseño. La estructura del piso incluye losas de hormigón mixto HOLORIB que aumentaron la masa para la reducción de las vibraciones y evitaron cualquier apoyo auxiliar durante el montaje.
Ubicación del proyecto
Neuburgerstrasse 96cPalabras clave
