Hala sportowa w Pasawie, Niemcy

Obliczone w oprogramowaniu Dlubal Software

  • Projekt klienta

Projekt klienta

W jednej z dzielnic Pasawy – Haidenhof – nowa hala sportowa została dobudowana do istniejącego budynku szkoły. Wewnątrz obiektu znajduje się bieżnia o długości 60 m wyposażona w cztery tory.

Klient Miasto Pasawa
www.passau.de
Architekt Schwinde Architekten
www.schwinde.net
Obliczenia konstrukcyjne Statik Breinbauer | Tragwerksingenieure
www.statik-breinbauer.de

Parametry modelu

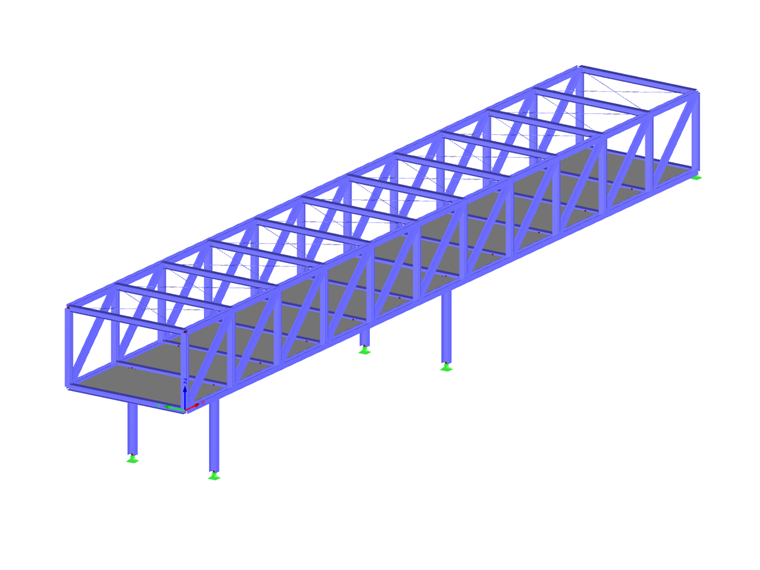

Model

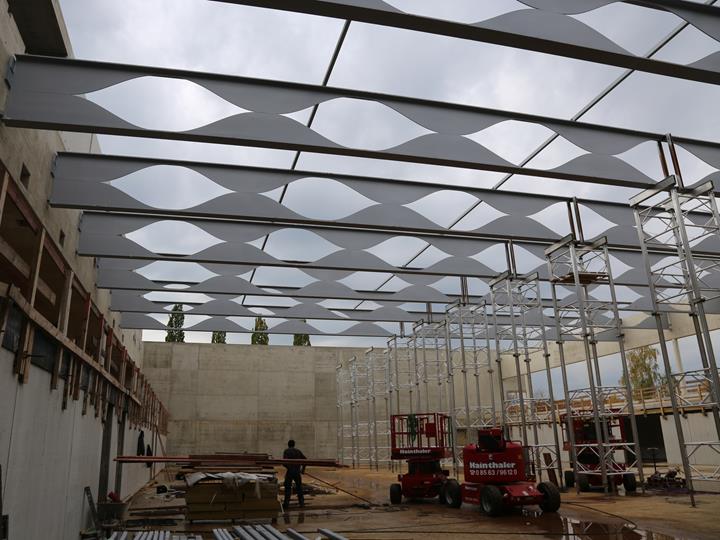

Tym, co naprawdę przykuwa uwagę w budynku są ażurowe belki dachowe wewnątrz hali, w których otwory mają kształt sinusoidalny.

Klient firmy Dlubal, Statik Breinbauer | Structural Engineers, wykonał analizę konstrukcyjną nowego budynku. Do obliczeń użyto programu RFEM.

Konstrukcja

Nowa hala została zaprojektowana jako konstrukcja szkieletowa, stalowo-żelbetowa. Dach hali to lekka konstrukcja z poszyciem wykonanym z blachy trapezowej. Belki dachowe hali to profile IPE, których środniki zostały rozcięte na długości tworząc kształt sinusoidy. Powstałe w ten sposób dwa faliste profile teowe zostały następnie przesunięte o połowę szerokości otworu i ponownie zespawane. Powstała w ten sposób belka ażurowa ma dużo większy moment bezwładności, przy identycznym zużyciu stali.

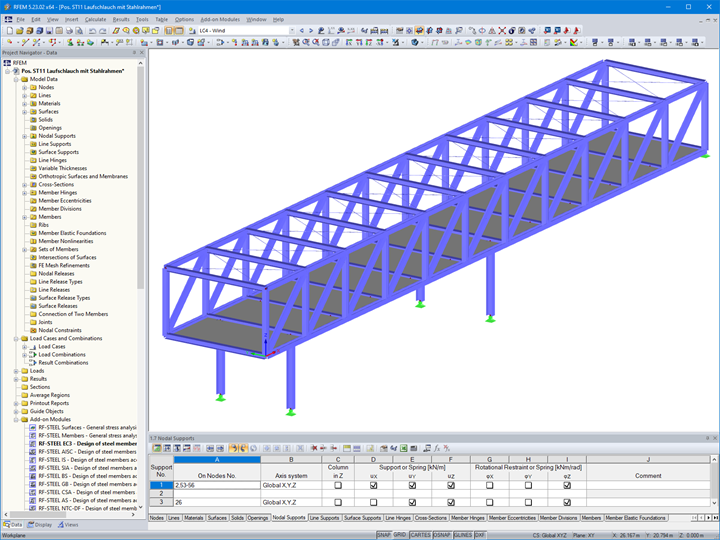

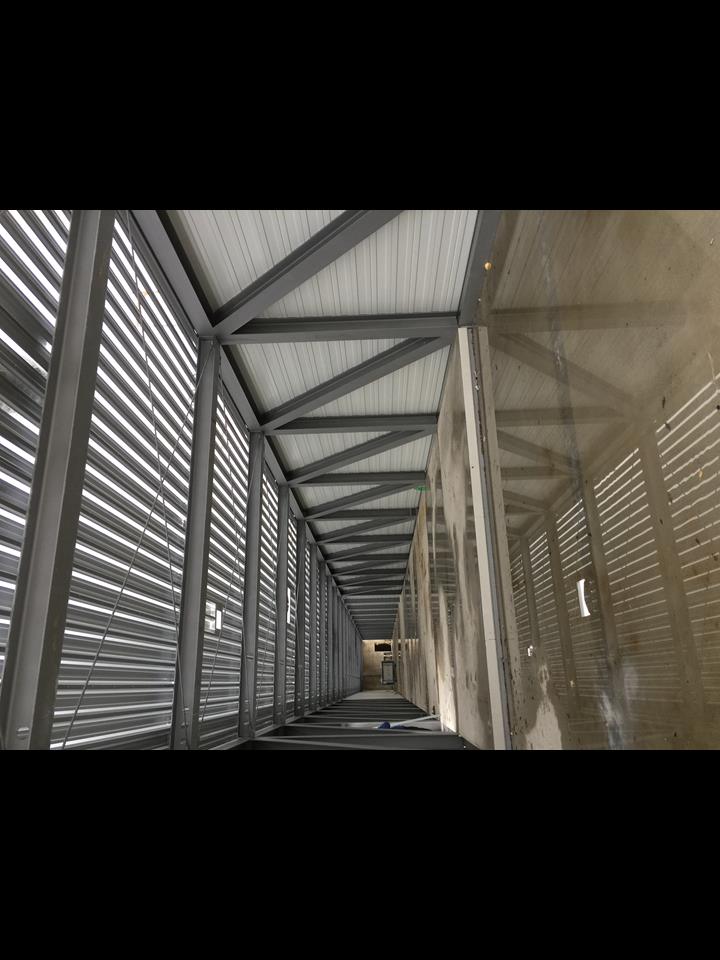

Bieżnia na 1 piętrze posiada również lekki dach gdzie belki poprzeczne wykonano ze stali, a pokrycie z blachy trapezowej. Cechą szczególną tej przestrzennej konstrukcji kratowo-ramowej jest układ przekrojów dwuteowych. Przekroje rygli-pasów zostały obrócone o 90° (są zginane względem słabej osi bezwładności) i wszystkie zostały wybrane z dźwigarów HEAA, HEA i HEB o tej samej szerokości.

Dzięki temu, wszystkie połączenia mogą być zaprojektowane poprzez bezpośrednie spawanie półek dwuteowników bez stosowania dodatkowych blach węzłowych. Jednocześnie wciąż można stosować różnicowanie przekrojów w elementach celem optymalnego wykorzystania materiału. Stropy zostały wykonane stosując system HOLORIB z zastosowaniem dodatkowej masy, aby zredukować drgania stropu.

Lokalizacja projektu

Neuburgerstrasse 96c
940320 Pasawa, Niemcy

Słowa kluczowe

Bieżnia Kratownica dachu hali
