德国帕绍体育馆

Dlubal 结构设计与分析软件

  • 客户项目

客户项目

2020年08月28日

001179

Germany

RFEM

RF-STEEL EC3

钢结构

欧洲规范 3

在帕绍的海登霍夫区 (Haidenhof),新建体育馆将延伸至现有的教学楼。 该延伸通过一座 60 米长的四道室内跑道实现。

投资者 Stadt Passau
www.passau.de
建筑设计 Schwinde Architekten
www.schwinde.net
结构设计 Statik Breinbauer | Tragwerksingenieure
www.statik-breinbauer.de

模型参数

模型

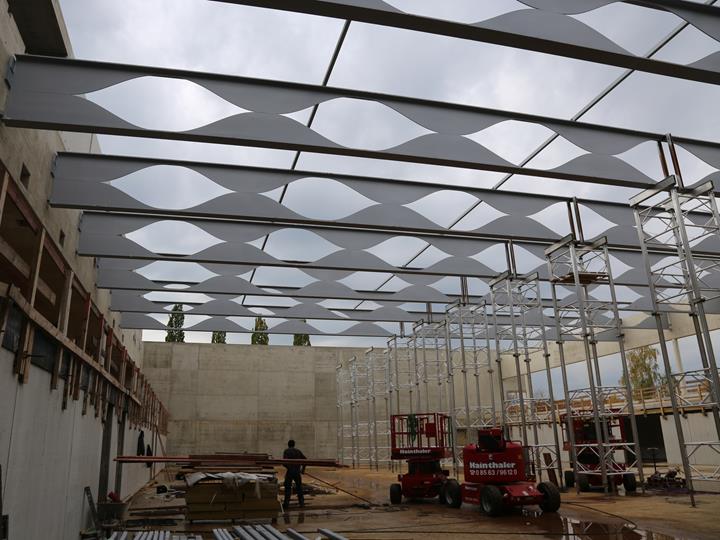

该项目真正“引人注目”的是屋面梁,采用了正弦孔蜂窝梁。

Dlubal 客户 Statik Breinbauer | Tragwerksingenieure 公司负责这栋新建筑的结构设计。 在进行结构分析时,该公司使用了有限元软件 RFEM。

结构

新的体育馆设计为钢筋混凝土骨架结构。 场馆为轻型屋面,采用压型钢板覆盖。 屋面梁为在 IPE 型钢腹板上先按一定弧形进行切割, 然后将生成的两个波浪 T 形截面变换位置后再重新焊接组合而成的腹板开孔梁。 该腹板开孔梁在相同钢量的情况下具有较大的惯性矩。

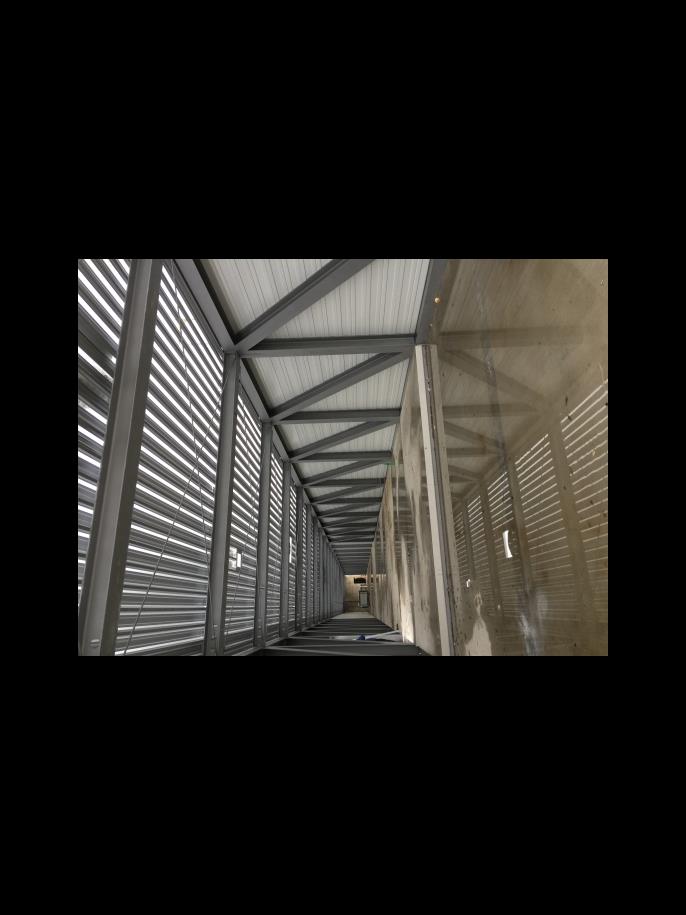

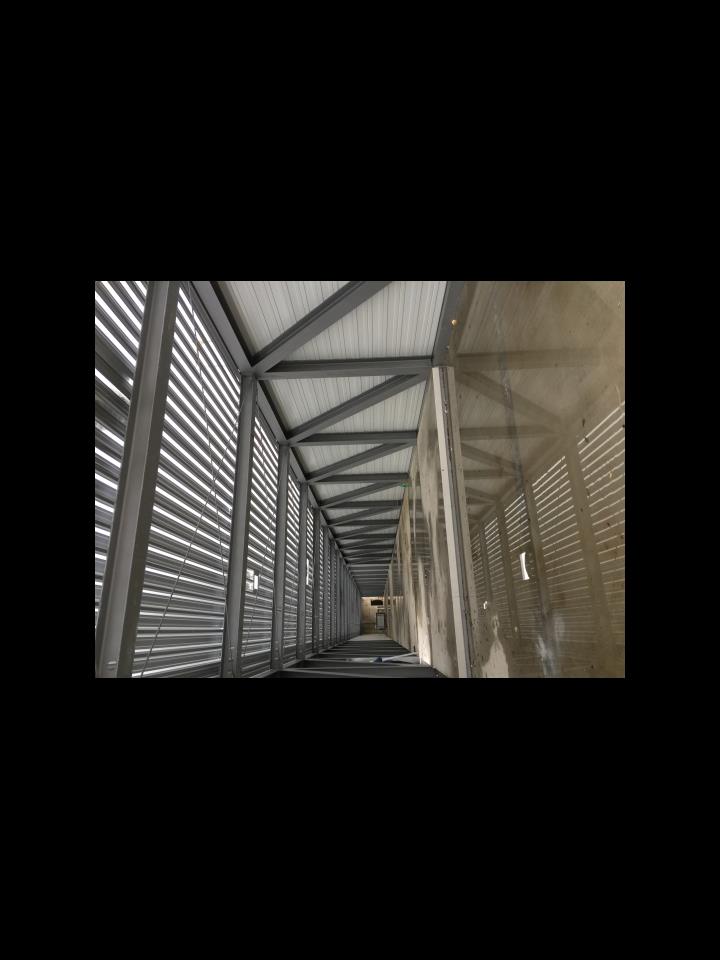

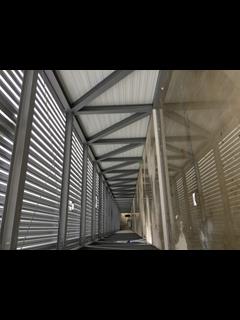

在二层的室内跑道

的屋面同样为轻型屋面,在钢梁上覆盖压型钢板。

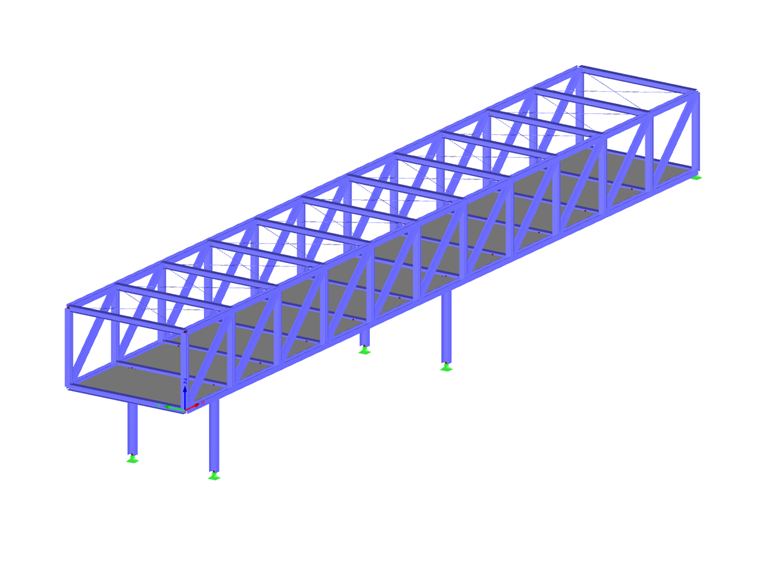

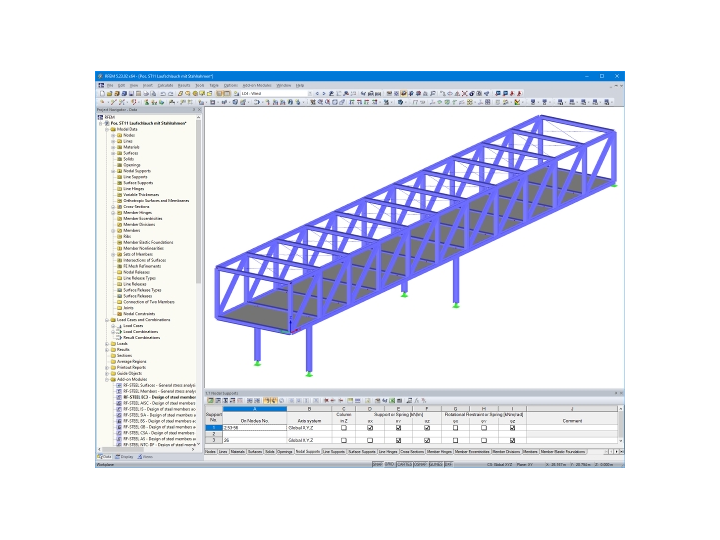

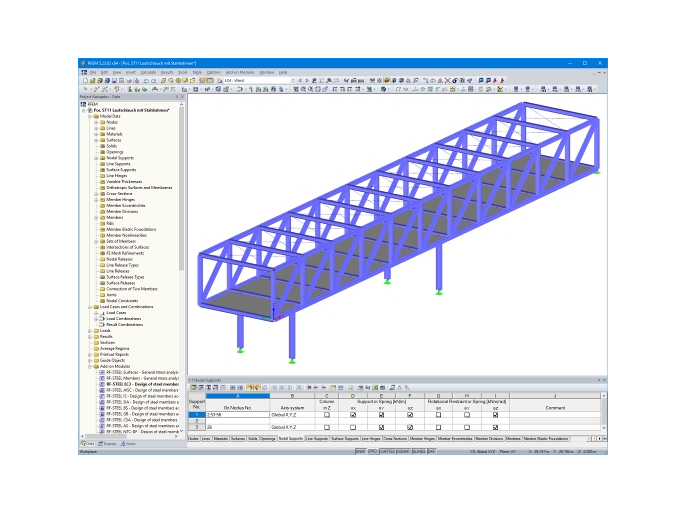

这种桥式空间桁架的特点在于工字钢的排列。 它们旋转了 90° 后排列,从相同宽度的 HEAA、HEA 和 HEB 梁中选择。

因此,所有连接点都是直接焊接在翼缘上,而无需附加节点板,同时保持了最佳的设计利用率。 地板由 HOLORIB 复合板制成,通过其上浇筑的混凝土获得适当的质量来减少振动,并能在安装过程中不需要任何辅助支撑。

项目位置

Neuburgerstrasse 96c
940320 Passau, Germany

关键词

室内跑道 体育馆屋架
