Halle de sport triple à Passau, Allemagne
Projet Client
![[DE] CP 001179 | Halle de sport triple à Passau, Allemagne](http://img.youtube.com/vi/6fp9Ur67SzE/mqdefault.jpg)
-
01

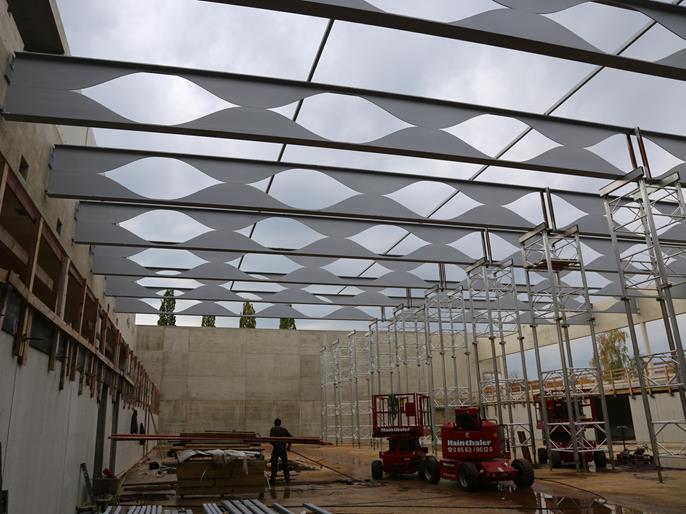

Figure - Poutres cellulaires constituant les fermes de la toiture de la halle (© Statik Breinbauer)
-
![Vue intérieure de la piste (© Statik Breinbauer)]()
01

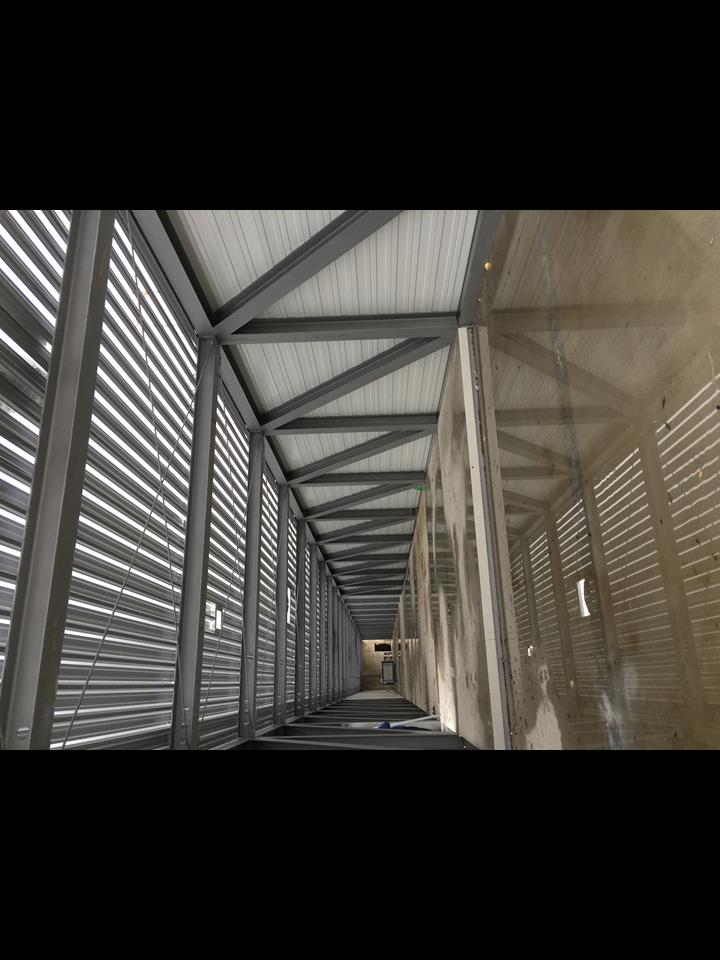

Figure - Vue intérieure de la piste (© Statik Breinbauer)
-
![Structure des treillis de la piste de course dans RFEM (© Statik Breinbauer)]()
01

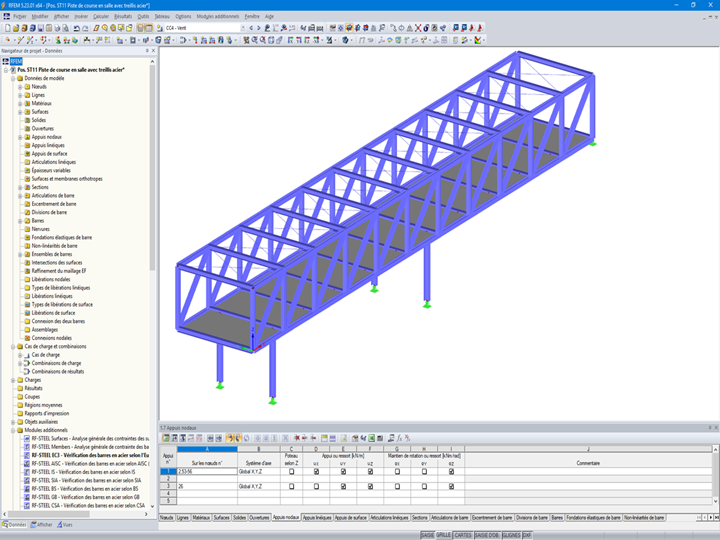

Figure - Structure des treillis de la piste de course dans RFEM (© Statik Breinbauer)
-
![Modèle 3D du projet client «Dreifachsporthalle in Passau/Triple Sports Hall in Passau, Allemagne» (© Statik Breinbauer | Ingénieurs en structures)]()
01

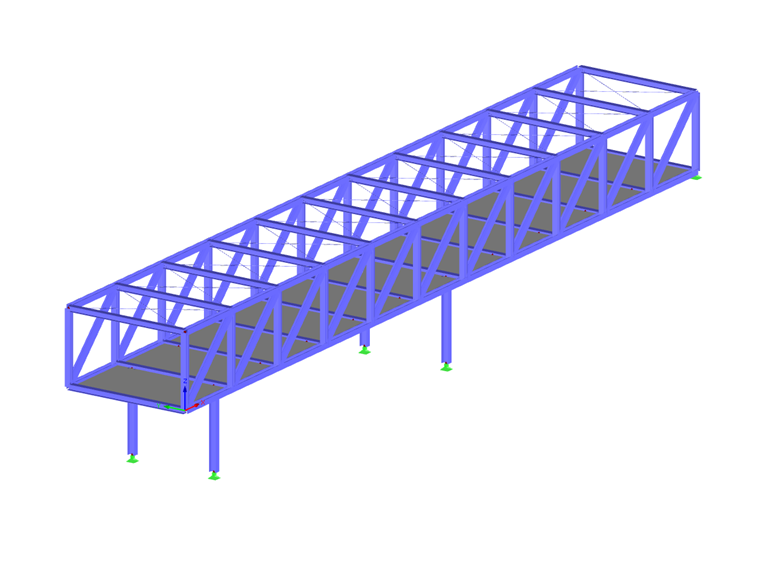

Figure - Modèle 3D du projet client «Dreifachsporthalle in Passau/Triple Sports Hall in Passau, Allemagne» (© Statik Breinbauer | Ingénieurs en structures)
-
02
Figure - Vue intérieure de la piste (© Statik Breinbauer)
-
![Poutres cellulaires constituant les fermes de la toiture de la halle (© Statik Breinbauer)]()
02
Figure - Poutres cellulaires constituant les fermes de la toiture de la halle (© Statik Breinbauer)
-
![Structure des treillis de la piste de course dans RFEM (© Statik Breinbauer)]()
02
Figure - Structure des treillis de la piste de course dans RFEM (© Statik Breinbauer)
-
![Modèle 3D du projet client «Dreifachsporthalle in Passau/Triple Sports Hall in Passau, Allemagne» (© Statik Breinbauer | Ingénieurs en structures)]()
02
Figure - Modèle 3D du projet client «Dreifachsporthalle in Passau/Triple Sports Hall in Passau, Allemagne» (© Statik Breinbauer | Ingénieurs en structures)
-
03
Figure - Structure des treillis de la piste de course dans RFEM (© Statik Breinbauer)
-
![Poutres cellulaires constituant les fermes de la toiture de la halle (© Statik Breinbauer)]()
03
Figure - Poutres cellulaires constituant les fermes de la toiture de la halle (© Statik Breinbauer)
-
![Vue intérieure de la piste (© Statik Breinbauer)]()
03
Figure - Vue intérieure de la piste (© Statik Breinbauer)
-
![Modèle 3D du projet client «Dreifachsporthalle in Passau/Triple Sports Hall in Passau, Allemagne» (© Statik Breinbauer | Ingénieurs en structures)]()
03
Figure - Modèle 3D du projet client «Dreifachsporthalle in Passau/Triple Sports Hall in Passau, Allemagne» (© Statik Breinbauer | Ingénieurs en structures)
Cette nouvelle halle de sport a été bâtie pour le centre scolaire du quartier d'Haidenhof de la ville de Passau, en Allemagne. Une piste pour les compétitions d'athlétisme en salle de 60 m de long à quatre couloirs relie la halle au bâtiment existant.
| Maître d'ouvrage |
Ville de Passau, Allemagne www.passau.de |
| Architecture |
Schwinde Architekten www.schwinde.net |
| Calcul de structure |
Statik Breinbauer | Tragwerksingenieure www.statik-breinbauer.de |
Paramètres du modèle
Modèle
Les fermes de la toiture ont la particularité d'être composées de poutres cellulaires à ouvertures sinusoïdales.
Le client de Dlubal Software Statik Breinbauer | Tragwerksingenieure a calculé la structure du nouveau bâtiment à l'aide du logiciel de calcul aux éléments finis RFEM.
Structure
L'ossature de cette nouvelle halle est en béton armé et sa toiture est une structure légère avec une couverture en tôles trapézoïdales. Une découpe courbe a été pratiquée par oxycoupage sur les âmes centrales des profilés IPE afin de réaliser les fermes. Les deux profilés en T ondulés ainsi obtenus ont ensuite été décalés d'une distance équivalente à la moitié de la largeur d'une ouverture et à nouveau soudés. Les poutres cellulaires finales présentent un moment d'inertie plus élevé pour une quantité d'acier identique.
La toiture de la piste de course en salle est également une structure légère avec des profilés transversaux en acier et une couverture en tôles trapézoïdales. La disposition particulière des profilés en I constitue une spécificité de ce treillis en forme de pont. Ils ont été installés à un angle de 90° et proviennent tous de poutres HEAA, HEA et HEB ayant la même largeur.
Tous les points de connexion ont ainsi pu être réalisés en soudant directement les semelles sans ajouter de goussets tout en répartissant les sections acier de manière à optimiser l'utilisation de la structure. Le plancher est composé de dalles mixtes HOLORIB afin d'atteindre une masse permettant de réduire les vibrations et de ne pas avoir à prévoir d'appuis auxiliaires pour le montage.
Adresse du projet
Neuburgerstrasse 96 cMots-clés
