Palazzetto dello sport multifunzionale a Passavia, Germania

Calcolato con Dlubal Software

  • Progetti clienti

Progetto cliente

Recentemente, un nuovo palazzetto dello sport è stato aggiunto all'edificio scolastico esistente nella città di Passavia, nel quartiere di Heidenhof. Una nuova pista da corsa coperta lunga 60 m a quattro corsie si estende fino all'edificio scolastico esistente.

Proprietario Città Passavia
www.passau.de
Architettura Schwinde Architekten
www.schwinde.net
Analisi strutturale Statik Breinbauer | Tragwerksingenieure
www.statik-breinbauer.de

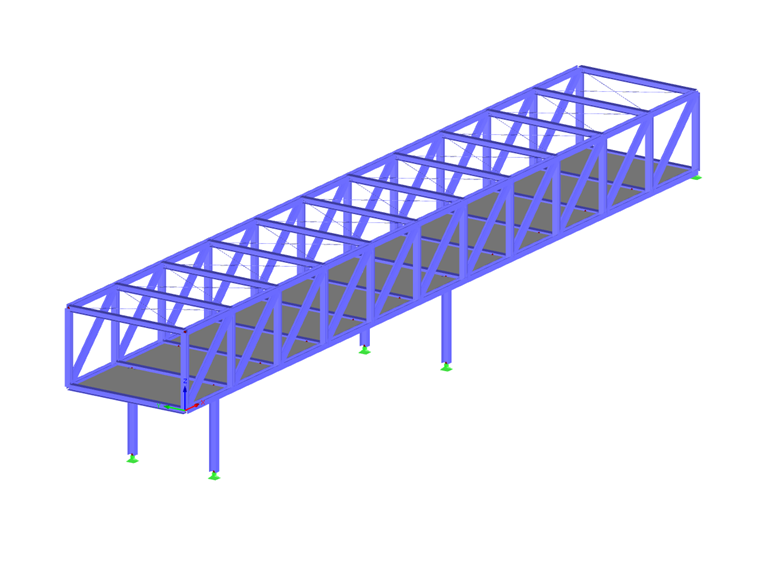

Parametri del modello

Modello

Elemento che attira l'attenzione di questo progetto sono le aste della struttura di copertura, che sono travi alveolari a vista con aperture longitudinali e sinusoidali.

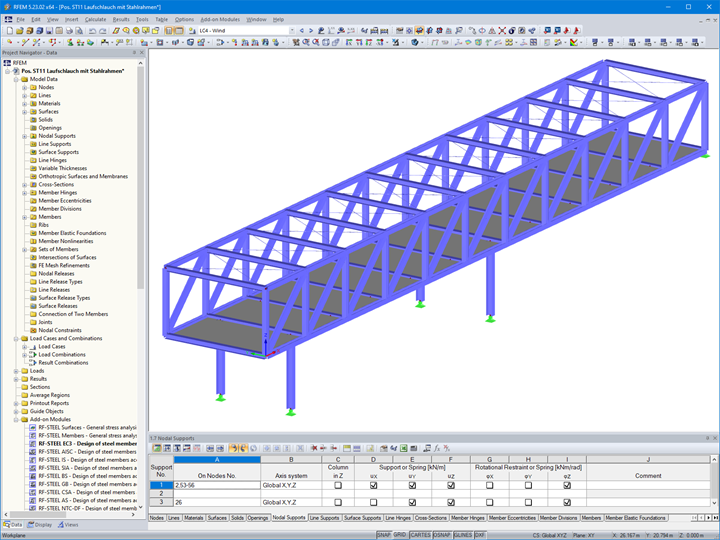

Statik Breinbauer | Tragwerksingenieure, uno dei clienti di Dlubal Software, ha eseguito l'analisi strutturale di questo nuovo edificio. Ha utilizzato il programma di calcolo agli elementi finiti RFEM.

Struttura

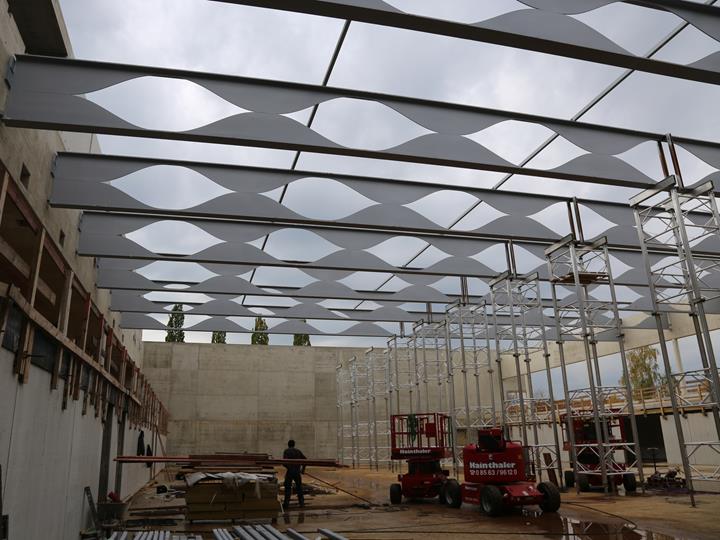

La nuova sala è stata progettata come una struttura in cemento armato. La copertura della struttura è una costruzione leggera con una lamiera trapezoidale. Le travi della copertura sono sezioni IPE con aperture create nelle anime dal tagliati a fiamma. I due profili a T ondulati così progettati sono stati quindi spostati a metà della larghezza di apertura e nuovamente saldati. La trave alveolare risultante ha un momento di inerzia più alto utilizzando la stessa quantità di acciaio.

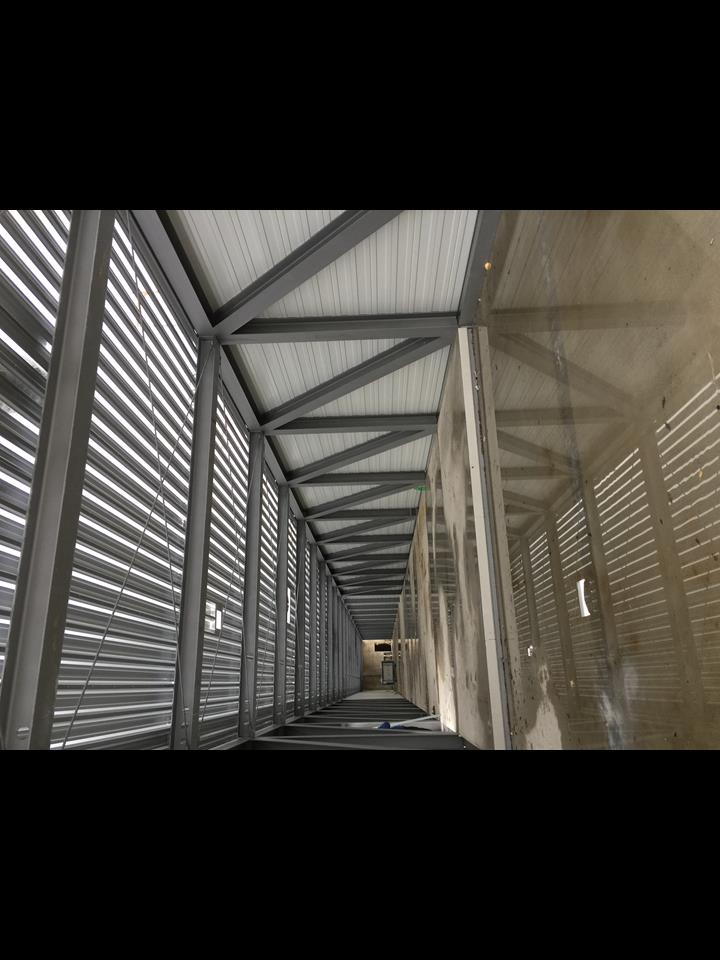

La pista da corsa nella parte superiore del pavimento ha anche una copertura leggera con sezioni trasversali in acciaio e una lamiera trapezoidale. La particolarità di questa travatura 3D simile a un ponte è la disposizione delle travi a I. Sono disposti a 90° di rotazione e selezionati da una trave HEAA, HEA o HEB della stessa larghezza.

Pertanto, tutti i punti di collegamento sono stati saldati direttamente sulla flange senza piastre di rinforzo aggiuntive pur mantenendo un utilizzo ottimizzato del progetto. La struttura del pavimento include piastre di calcestruzzo composito HOLORIB che hanno aumentato la massa per la riduzione delle vibrazioni ed evitato l'uso di supporti ausiliari durante il montaggio.

Posizione del progetto

Neuburgerstrasse 96c
940320 Passavia, Germania

Parole chiave

Pista di atletica travatura di copertura del padiglione
