28.8.2020

Trojúčelová sportovní hala, Pasov, Německo

O novou sportovní halu se rozšířila stávající škola v německém Pasově ve čtvrti Haidenhof. Halu spojuje se školní budovou 60m dlouhá vnitřní závodní atletická dráha se čtyřmi pruhy.

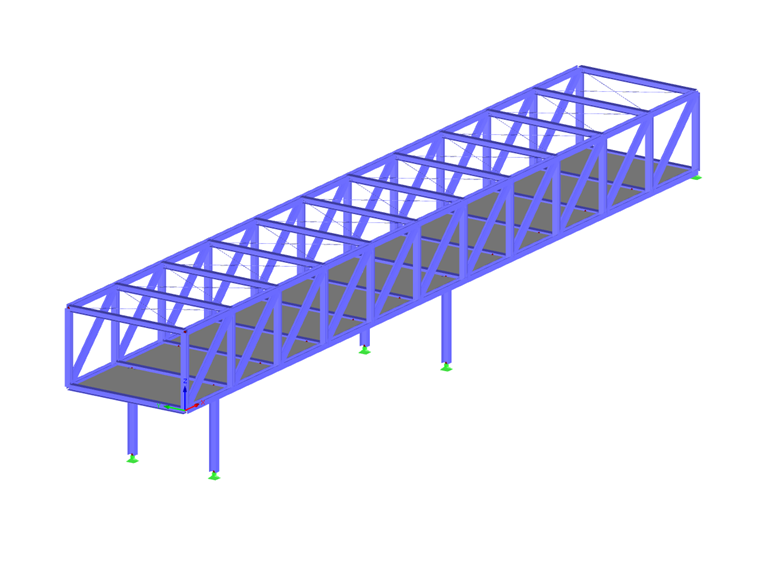

3D model zákaznického projektu "Dreifachsporthalle in Passau/Triple Sports Hall v Pasově, Německo" (© Statik Breinbauer | Statik)

2191x

Prostorová konstrukce

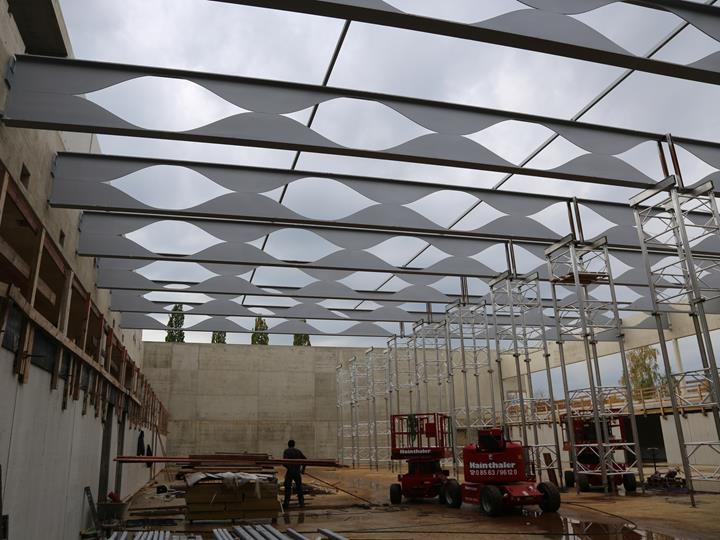

Pozornost poutají především střešní vazníky v hale, které tvoří nosníky s protáhlými otvory sinusového tvaru.

Společnost Statik Breinbauer | Tragwerksingenieure, která patří k zákazníkům firmy Dlubal Software, provedla statický výpočet nové konstrukce. Použila přitom program RFEM pro výpočty metodou konečných prvků.

Konstrukce

Nová hala byla navržena jako železobetonová skeletová konstrukce. Střechu haly představuje lehká konstrukce s krytinou z trapézového plechu. U halových střešních vazníků se jedná o IPE-průřezy, jejichž střední stojiny byly plamenem odděleny vlnitým řezem. Oba takto vzniklé vlnité T-profily byly následně odsazeny o polovinu šířky otvoru a znovu svařeny. Výsledný děrovaný nosník vykazuje při stejném množství oceli větší moment setrvačnosti.

Běžecká dráha v 1. nadzemním podlaží má rovněž lehkou střechu s příčnými ocelovými profily a krytinou z trapézového plechu. Zvláštní na této mostové prostorové příhradové konstrukci je uspořádání I-profilů, které jsou všechny průřezu HEAA, HEA a HEB stejné šířky a které byly pootočeny o 90°.

Bylo tak možné provést veškeré styčné body přímým svarem pásnic bez přídavných styčníkových plechů a dosáhnout optimálního využití ocelových průřezů. Podlahu tvoří spřažené desky HOLORIB. Hmota horní betonové vrstvy přitom přispívá k redukci kmitání a při montáži díky ní nebylo třeba žádných pomocných podpěr.

Místo

Neuburgerstrasse 96c

940320 Pasov, Německo

Investor	Město Pasov www.passau.de
Architektonický návrh	Schwinde Architekten www.schwinde.net
Statický výpočet	Statik Breinbauer \| Tragwerksingenieure www.statik-breinbauer.com

Specifikace projektu

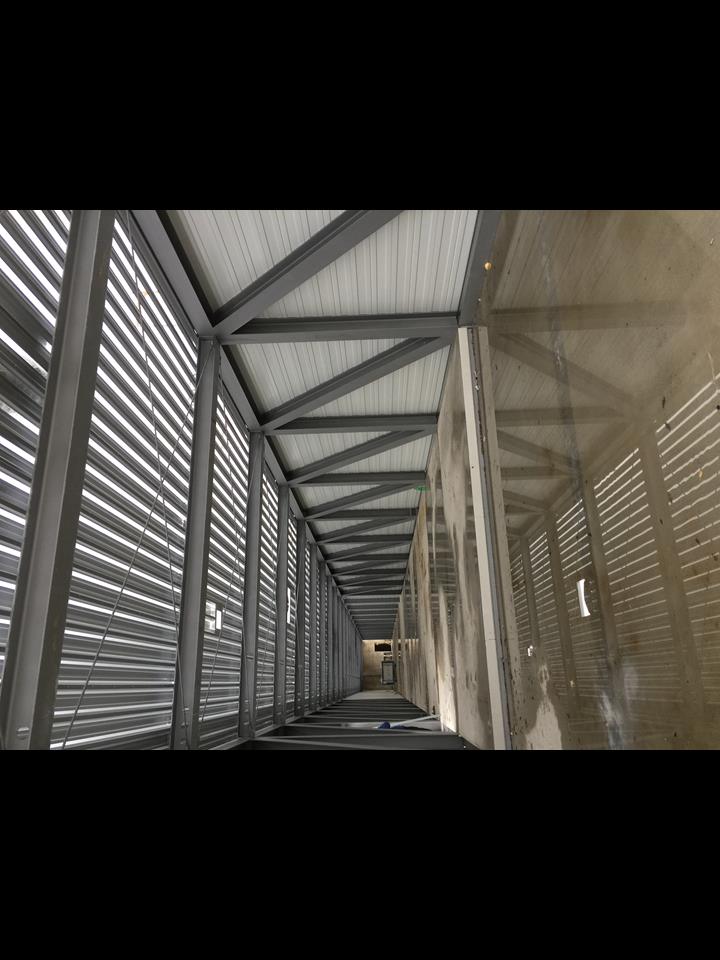

Pohled na běžeckou dráhu (© Statik Breinbauer)

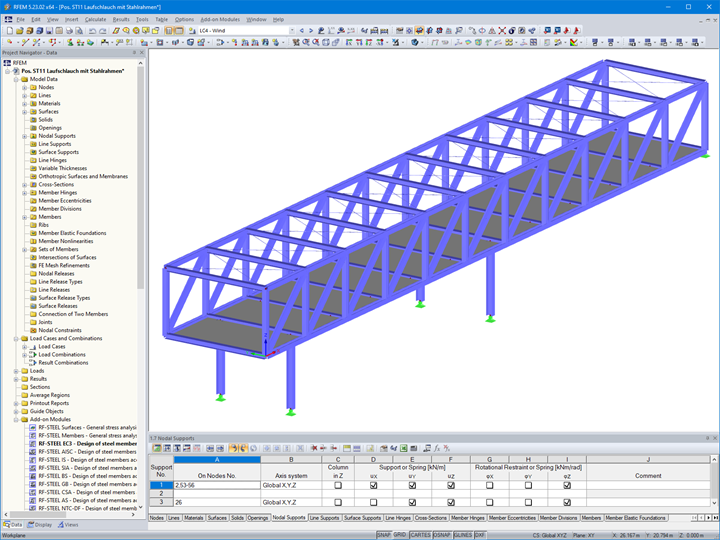

Prostorová příhradová konstrukce vnitřní běžecké dráhy v programu RFEM (© Statik Breinbauer)

Údaje o modelu

Počet uzlů 72

Počet linií 160

Počet prutů 160

Počet ploch 11

Počet zatěžovacích stavů 5

Počet kombinací zatížení 6

Celková hmotnost 161,165 t

Rozměry 44,611 x 6,872 x 8,461 m

Verze programu 5.23.02
