Мультифункциональный спортивный зал в Пассау, Германия
Проект заказчика
![[DE] CP 001179 | Мультифункциональный спортивный зал в городе Пассау, Германия](http://img.youtube.com/vi/EoW4n6Kry6I/mqdefault.jpg)
-
01

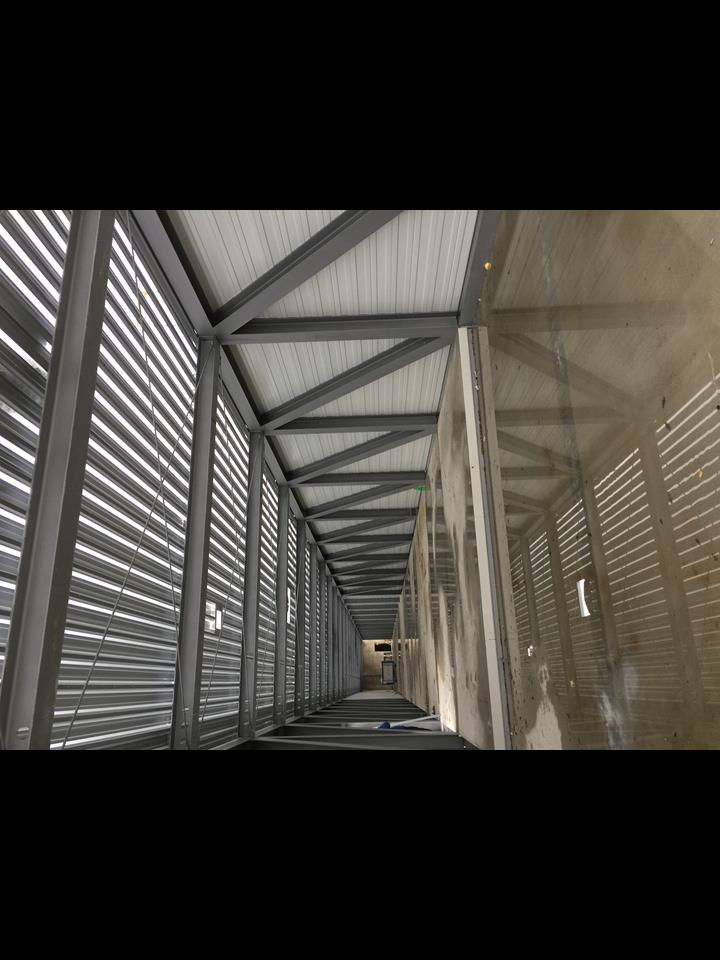

Рисунок - Внутренний вид на беговую дорожку (© Statik Breinbauer)
-
![Внутренний вид на беговую дорожку (© Statik Breinbauer)]()
01
Рисунок - Внутренний вид на беговую дорожку (© Statik Breinbauer)
-

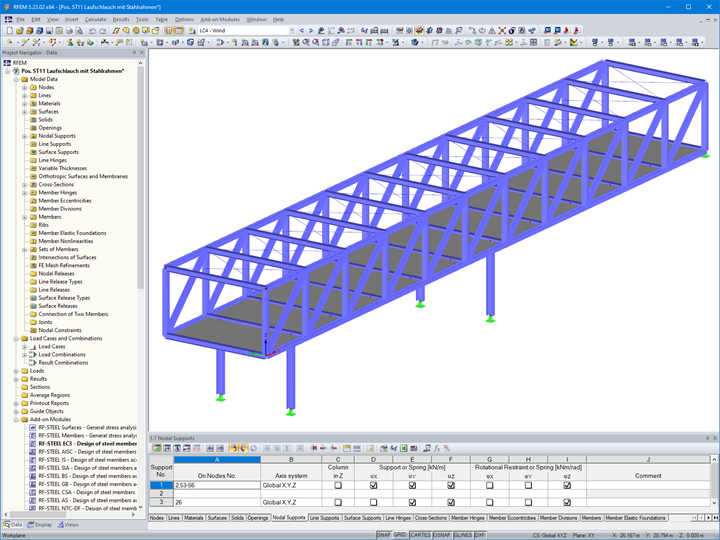

![3D модель каркасной конструкции крытой беговой дорожки в программе RFEM (© Statik Breinbauer)]()
01
Рисунок - 3D модель каркасной конструкции крытой беговой дорожки в программе RFEM (© Statik Breinbauer)
-

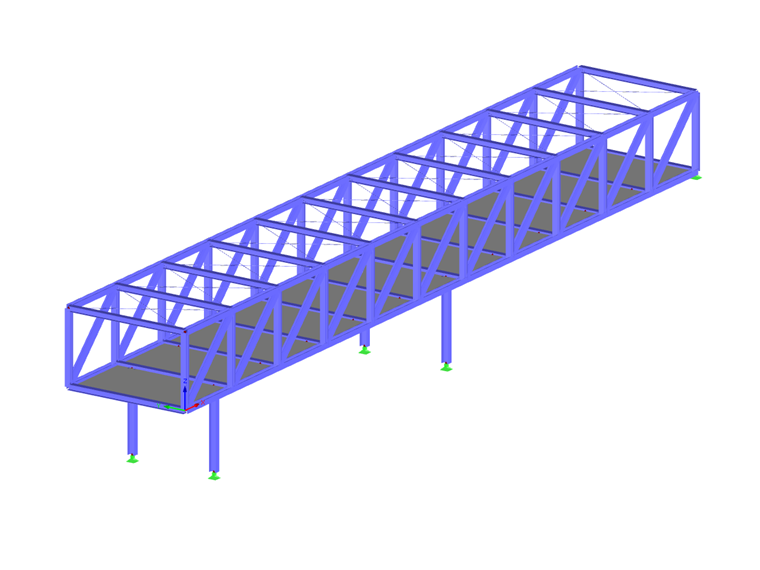

![3D-модель проекта заказчика «Спортивный зал в Пассау/Трёхместный спортивный зал в Пассау, Германия» (© Statik Breinbauer | Проектировщики конструкций)]()
01
Рисунок - 3D-модель проекта заказчика «Спортивный зал в Пассау/Трёхместный спортивный зал в Пассау, Германия» (© Statik Breinbauer | Проектировщики конструкций)
-
02
Рисунок - Внутренний вид на беговую дорожку (© Statik Breinbauer)
-
![Внутренний вид на беговую дорожку (© Statik Breinbauer)]()
02
Рисунок - Внутренний вид на беговую дорожку (© Statik Breinbauer)
-
![3D модель каркасной конструкции крытой беговой дорожки в программе RFEM (© Statik Breinbauer)]()
02
Рисунок - 3D модель каркасной конструкции крытой беговой дорожки в программе RFEM (© Statik Breinbauer)
-
![3D-модель проекта заказчика «Спортивный зал в Пассау/Трёхместный спортивный зал в Пассау, Германия» (© Statik Breinbauer | Проектировщики конструкций)]()
02
Рисунок - 3D-модель проекта заказчика «Спортивный зал в Пассау/Трёхместный спортивный зал в Пассау, Германия» (© Statik Breinbauer | Проектировщики конструкций)
-
03
Рисунок - 3D модель каркасной конструкции крытой беговой дорожки в программе RFEM (© Statik Breinbauer)
-
![Внутренний вид на беговую дорожку (© Statik Breinbauer)]()
03
Рисунок - Внутренний вид на беговую дорожку (© Statik Breinbauer)
-
![Внутренний вид на беговую дорожку (© Statik Breinbauer)]()
03
Рисунок - Внутренний вид на беговую дорожку (© Statik Breinbauer)
-
![3D-модель проекта заказчика «Спортивный зал в Пассау/Трёхместный спортивный зал в Пассау, Германия» (© Statik Breinbauer | Проектировщики конструкций)]()
03
Рисунок - 3D-модель проекта заказчика «Спортивный зал в Пассау/Трёхместный спортивный зал в Пассау, Германия» (© Statik Breinbauer | Проектировщики конструкций)
Недавно был в городе Пассау, в районе Хайденхоф, достроен к существующему зданию школы новый спортивный зал. Здание зала и школы притом умело соединены крытой беговой дорожкой длиной 60 м с четырмя полосами.
| Заказчик |
Город Пассау www.passau.de |
| Архитектор |
Schwinde Architekten www.schwinde.net |
| Расчет конструкций |
Statik Breinbauer | Tragwerksingenieure www.statik-breinbauer.de |
Параметры модели
Модель

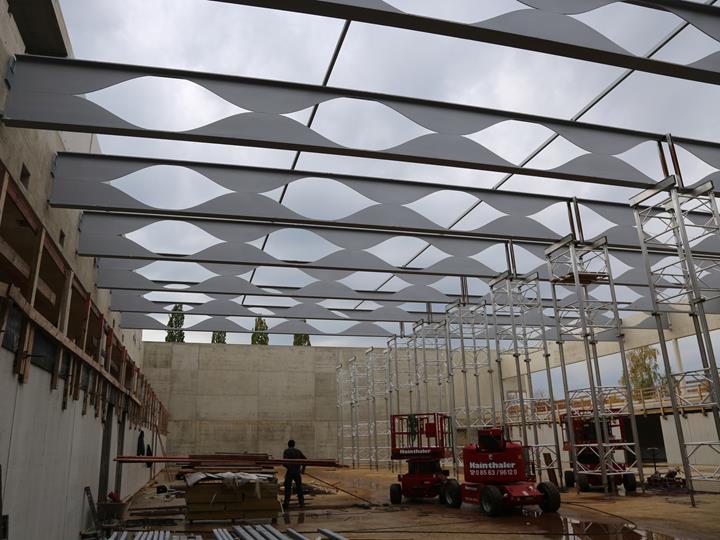

Однако выдающимся элементом данного проекта являются стропильные балки, сделанные из перфорированных балок с продольными отверстиями синусоидальной формы.
Расчет конструкций данного проекта выполняла фирма Statik Breinbauer | Tragwerksingenieure, заказчик компании Dlubal, которая использовала в данных целях программу для расчета по МКЭ - RFEM.
Конструкция
Новый зал был спроектирован как железобетонная каркасная конструкция. Его кровля затем представляет собой облегченноую конструкциию, покрытую стальными профлистами. Все стропильные балки сделаны из IPE профиля с отверстиями в центральных стенах, вырезанных с помощью криволинейной газовой резки. Оба этих волнистых тавра затем были смещены на половину ширины отверстия и снова сварены. Таким образом результирующая перфорированная балка достигает при использовании одинакового количества стали высшего момента инерции.
Беговая дорожка на верхнем этаж также имеет облегченную конструкцию кровли с поперечными стальными профилями и покрытием из стального профлиста. Главоной особенностью этой мостовидной 3D конструкции затем является расположение двутавровых балок, сделанных из HEAA, HEA и HEB профилей одинаковой ширины, которые были повернуты на 90°.
Благодаря тому, можно было приварить все точки соединений непосредственно к полкам, без потребности использовать дополнительные усилительные накладки, и достичь так оптимального использования стальных профилей. Все перекрытия в здании затем состоят из композитных железобетонных плит HOLORIB, которые способствуют снижению вибраций, благодаря чему их монтаж обошелся без приминения каких-либо вспомогательных опор.
Расположение проекта
Neuburgerstrasse 96cКлючевые слова
