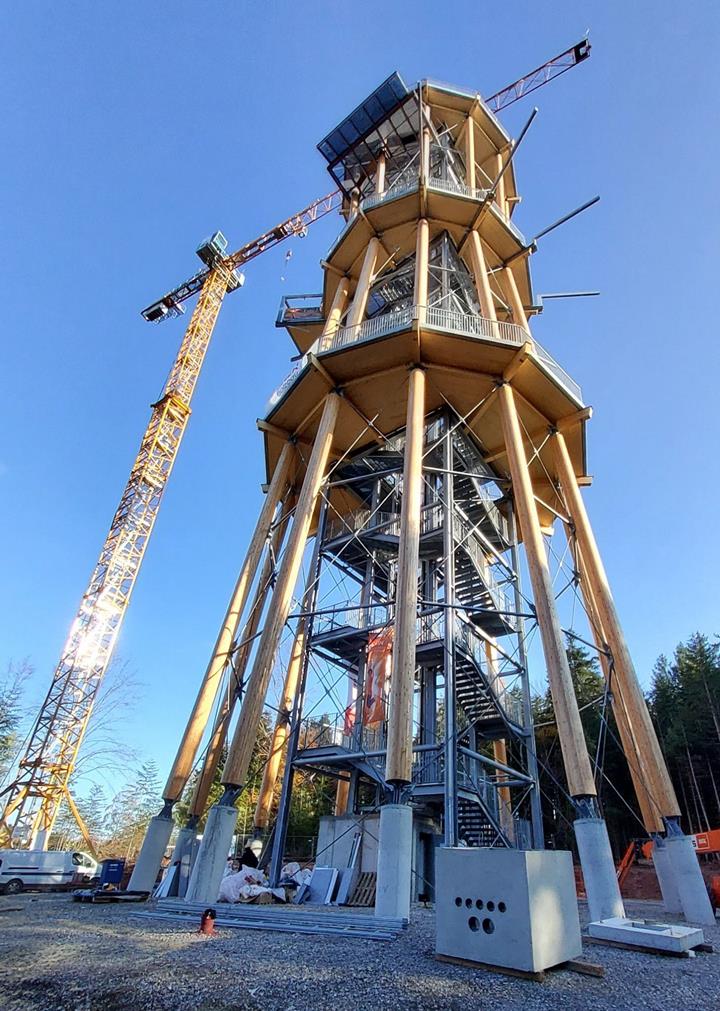

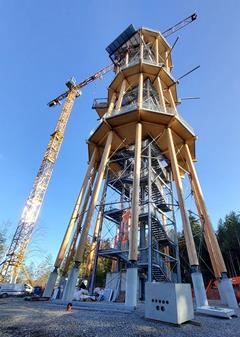

Torre de observação em Schömberg, Alemanha

Estruturas dimensionadas com os softwares da Dlubal

  • Projeto de cliente

Projeto de cliente da Dlubal

Esta torre é uma estrutura mista composta, principalmente, por elementos de madeira e aço. Apenas a fundação e os pilares encastrados na área de apoio foram construídos em betão armado.

Cliente Município de Schömberg, Alemanha
www.schoemberg.de
Análise estrutural Ingenieurbüro Braun GmbH & Co. KG
www.braun-ing.de
Estrutura de betão Pfirmann Industriebau GmbH & Co. KG
www.pfirmann-bau.de
Estruturas de madeira e aço, elevador, engenharia elétrica Stahlbau Nägele GmbH
www.stahlbau-naegele.de

Parâmetros do modelo

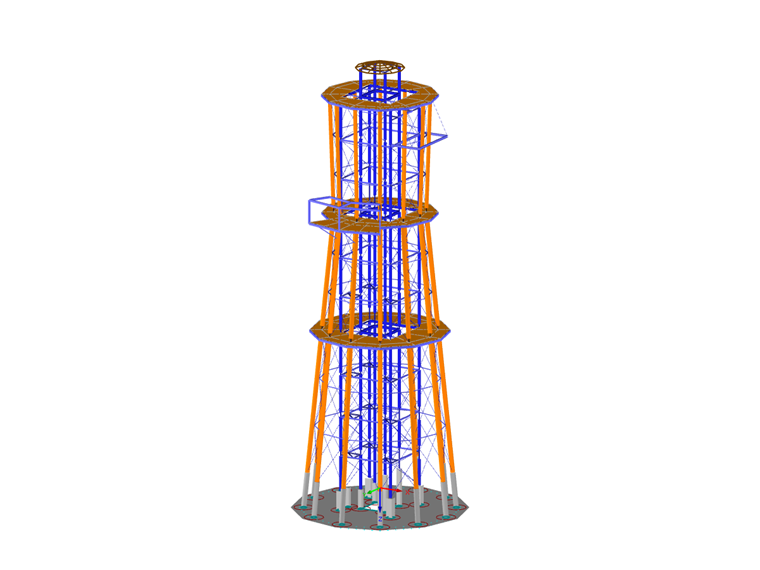

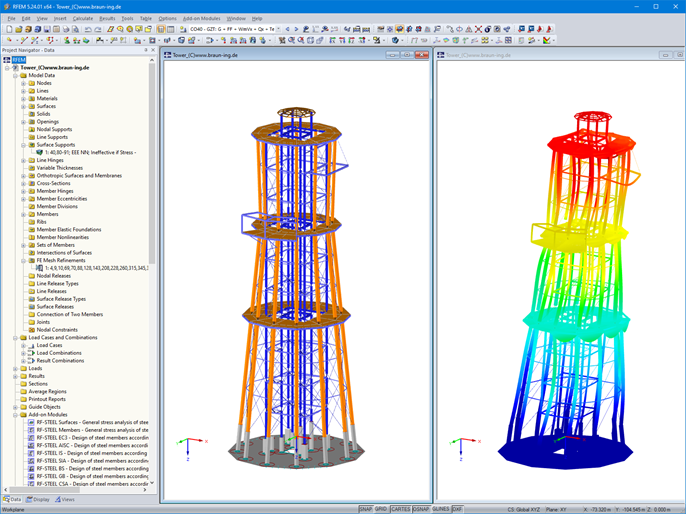

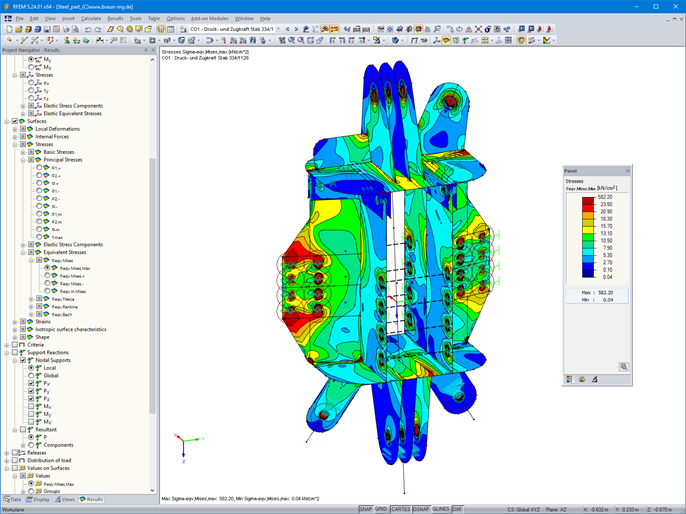

Modelo

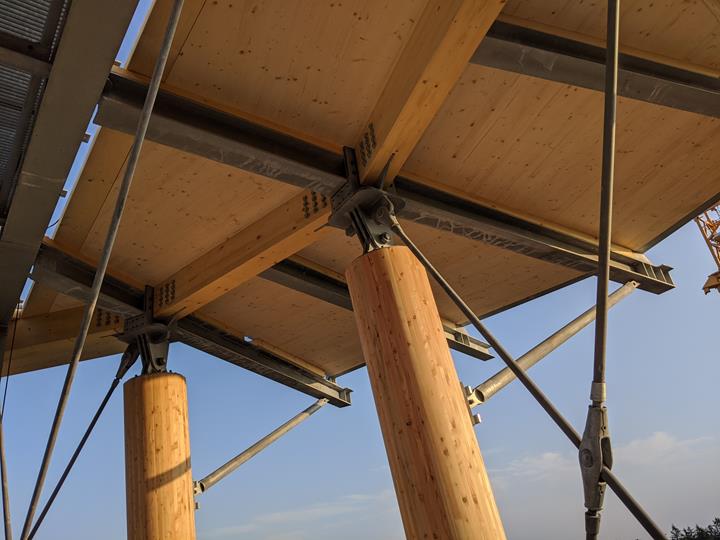

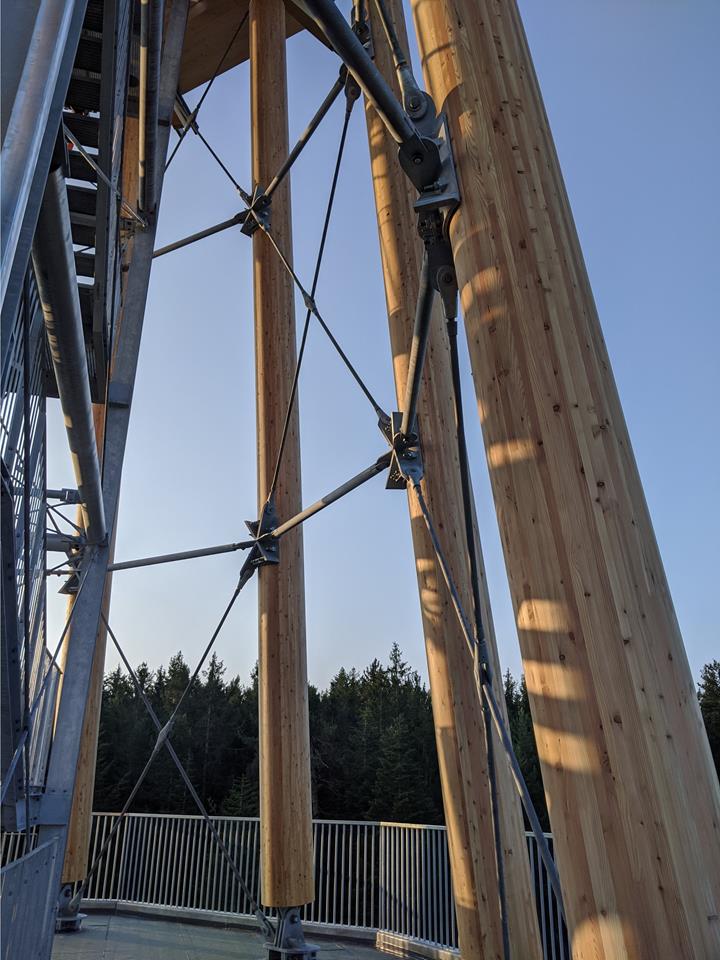

A planta da torre de observação tem a forma de um dodecágono regular, constituído por doze pilares de madeira dispostos radialmente. Os pilares estão ligados ao nível da plataforma da torre através de articulações. No ponto de base, os pilares de madeira são suportados por pilares de betão armado com uma altura de, aproximadamente, 4,5 m. O reforço lateral da estrutura é assegurado por um sistema de contraventamento de barras diagonais tracionadas, com um total de seis anéis de compressão de tubo de aço à volta. As três plataformas são painéis planos de madeira laminada cruzada (CLT), cada um dimensionado como uma parede horizontal.

No interior da torre encontra-se uma estrutura treliçada que inclui secções em I verticais e horizontais e contraventamentos transversais de diagonais tracionadas. As plataformas principais encontram-se a 20, 35 e 50 m acima do solo. O projeto também inclui uma plataforma parcial adicional com uma superfície em consola a 45 m acima do solo. Esta plataforma parcial cobre aproximadamente 1/3 da área geométrica disponível da planta e abriga a entrada do slide. Na plataforma central, a uma altura de 35 m, foram aumentados dois painéis. É aqui que se efetua a entrada para a descida de slide.

A fundação da torre foi construída sobre uma laje plana de doze lados que suporta os pilares circulares encastrados para estabilizar a estrutura. Os pilares de aço da escadaria, à semelhança dos pilares de madeira, são suportados por pilares quadrados encastrados.


Local do projeto

75328 Schömberg, Alemanha
Alemanha

Palavras-chave

Torre de observação Torre de madeira Torre de aço Estrutura mista
