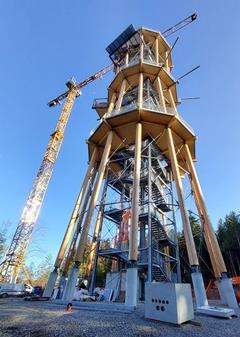

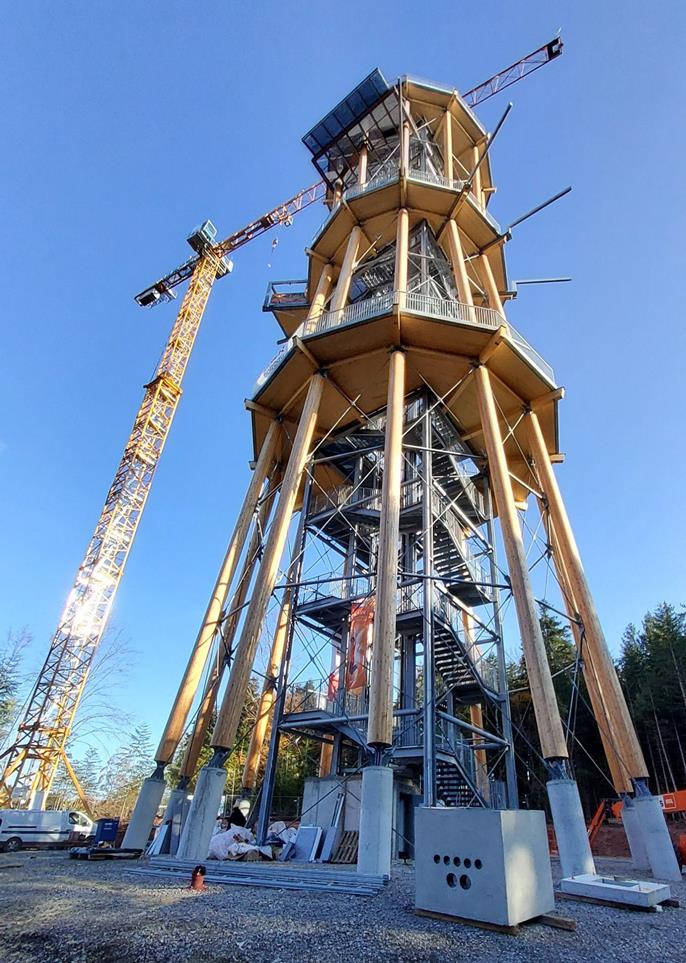

Rozhledna v Schömbergu, Německo

U tohoto projektu se jedná o smíšenou konstrukci, která se skládá převážně z dřevěných a ocelových prvků. Pouze základy a vetknuté sloupy v oblasti uložení byly provedeny jako masivní železobetonová konstrukce.

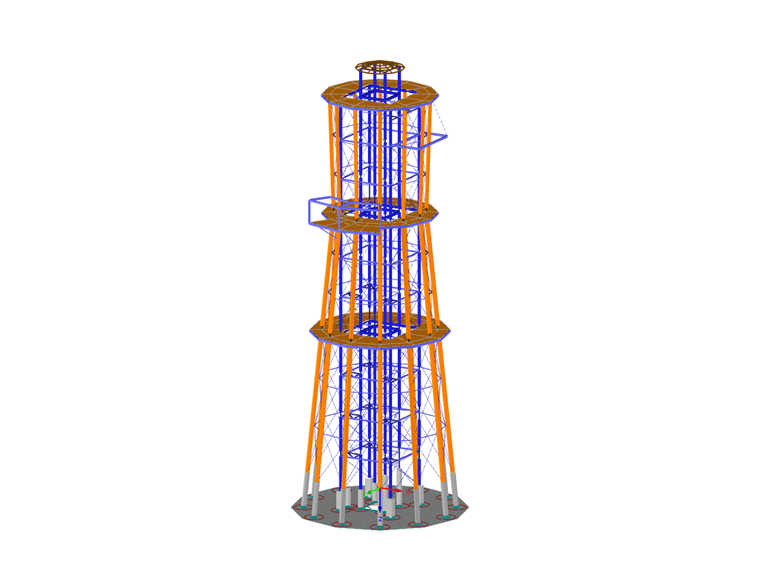

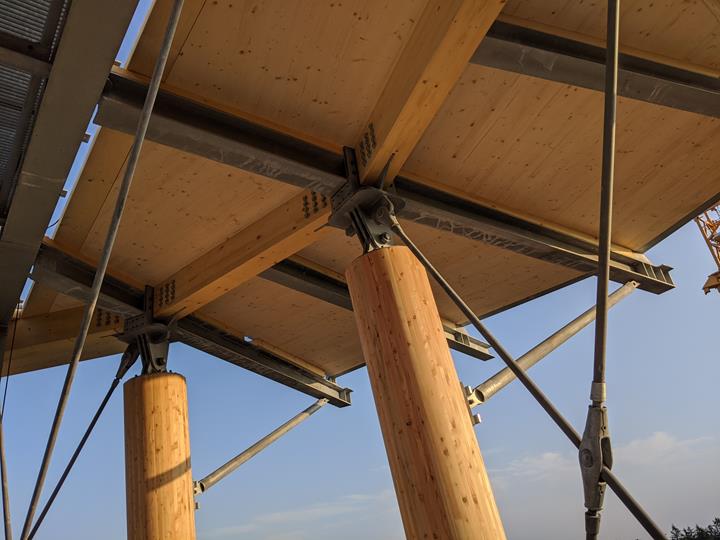

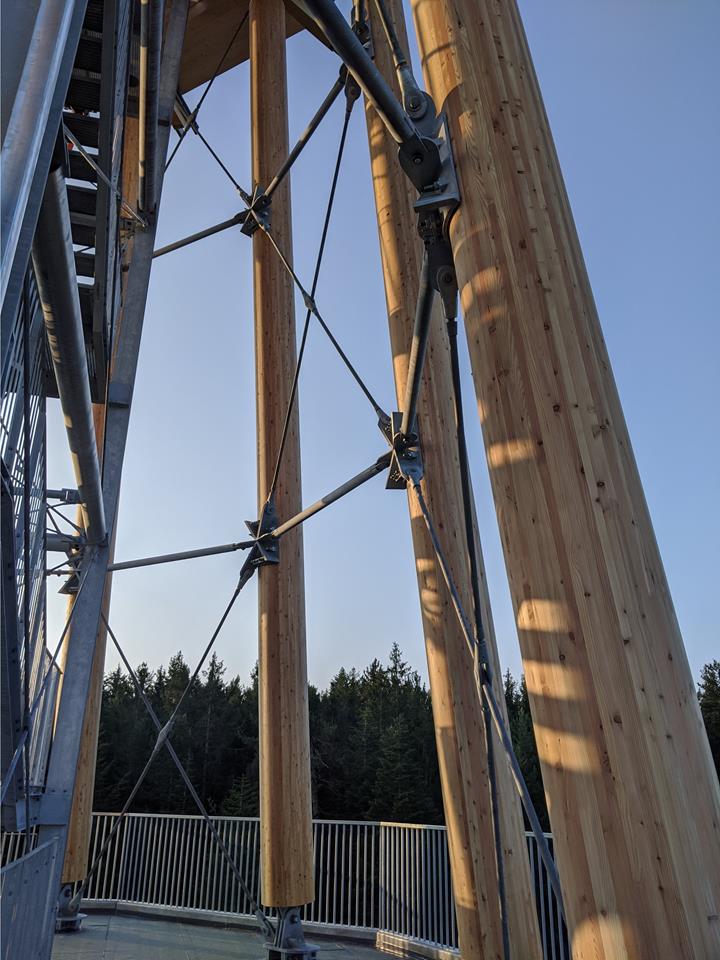

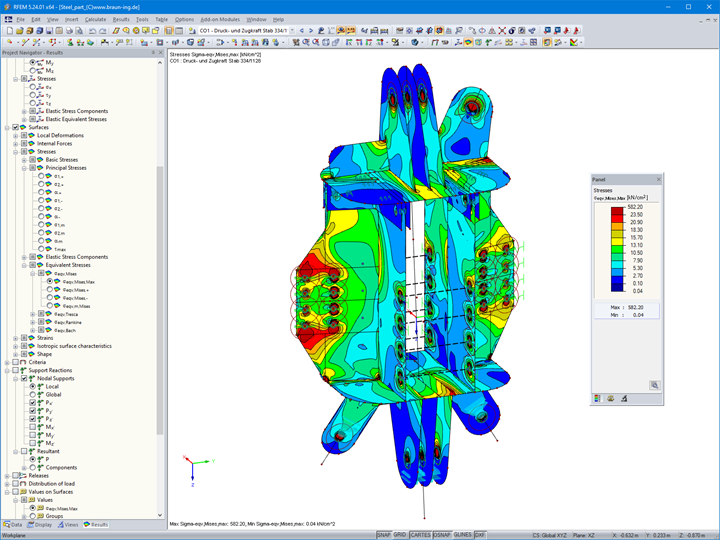

Půdorys rozhledny odpovídá pravidelnému dvanáctiúhelníku, který tvoří dvanáct paprskovitě uspořádaných dřevěných sloupů. Na úrovni plošin jsou sloupy spojeny kloubově. V patě jsou dřevěné sloupy uloženy na přibližně 4,5 m vysokých vetknutých železobetonových sloupech. Ztužení dřevěné konstrukce zajišťuje ztužující systém složený z diagonálních tahových prutů s celkem šesti obvodovými tlačenými prstenci z ocelových trubek. Všechny tři plošiny se skládají z vodorovných, naplocho položených desek z křížem lepeného dřeva.

Uvnitř věže se nachází ocelová rámová konstrukce ze svislých a vodorovných I-profilů a ztužujících křížů z tahových diagonál. Hlavní plošiny se nacházejí 20, 35 a 50 m nad zemí. Další dílčí plošina s konzolovou plochou je navržena ve výšce 45 m. Zaujímá asi 1/3 geometrické plochy půdorysu. Slouží k nástupu na lanovou dráhu Flying Fox. Na střední plošině ve výšce 35 m byla dvě pole zvětšena. Umožňují nástup na závěsnou skluzavku a seskok.

Věž je uložena na dvanáctiúhelníkové základové desce, na kterou byly umístěny vetknuté kruhové sloupy pro podepření konstrukce. Ocelové sloupy schodiště jsou stejně jako dřevěné sloupy uloženy na vetknutých sloupech (zde čtvercového průřezu).


Místo 75328 Schömberg, Německo
Německo
Investor Obec Schömberg, Německo
www.schoemberg.de
Statický výpočet Ingenieurbüro Braun GmbH & Co. KG
www.braun-ing.de
Železobetonová konstrukce Pfirmann Industriebau GmbH & Co. KG
www.pfirmann-bau.de
Dřevěná a ocelová konstrukce, výtah, elektrotechnika Stahlbau Nägele GmbH
www.stahlbau-naegele.de


Specifikace projektu

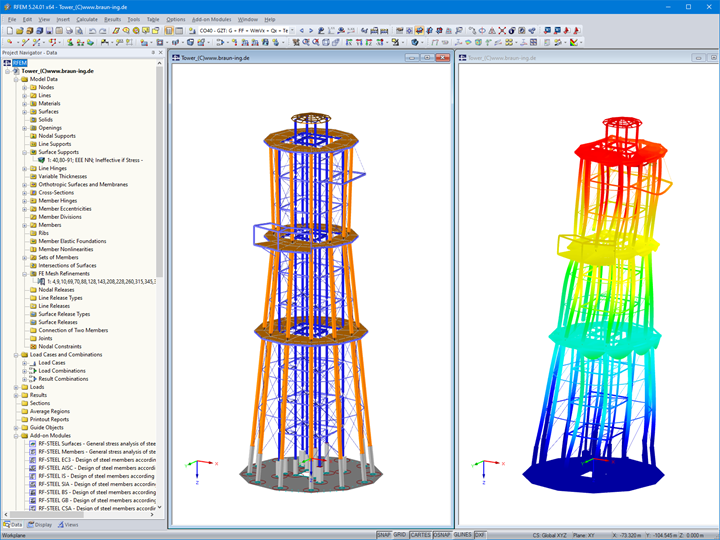

Údaje o modelu

Počet uzlů 1014
Počet linií 1773
Počet prutů 1394
Počet ploch 101
Počet zatěžovacích stavů 38
Počet kombinací zatížení 95
Počet kombinací výsledků 1
Celková hmotnost 721,637 t
Rozměry (metrické) 22,000 x 22,000 x 56,926 m
Rozměry (imperiální) 72.18 x 72.18 x 186.77 feet
Verze programu 5.24.01
