Torre mirador en Schömberg, Alemania
Proyecto de cliente
![[DE] CP 001189 | Torre mirador en Schömberg, Alemania](/-/media/Images/netgenium/thumbnails/2/9/6/5/0/2965004/2965004.png?la=es&mw=280&mlid=AD568FC5102E4E78ACFD7FF4E57A1635&hash=9E2FC84152544CD761ED7AD27CE0D87D7905C236)
-
01

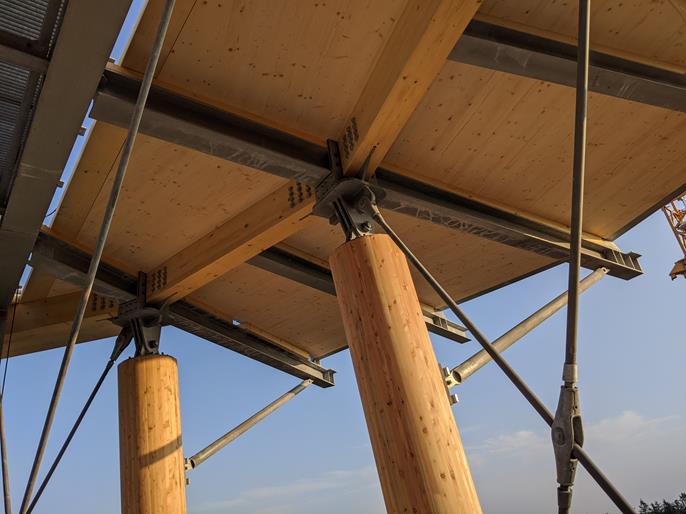

Imagen - Conexión articulada del pilar a la plataforma (© Ingenieurbüro Braun GmbH & Co.KG)
-
01

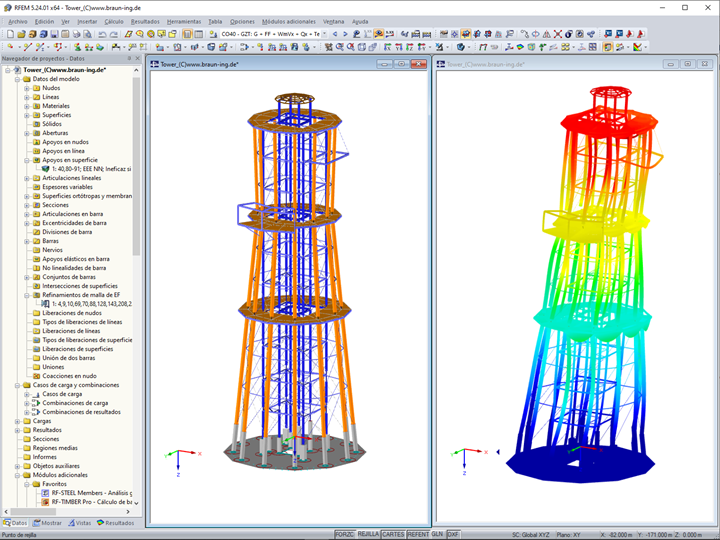

Imagen - Modelo de la torre mirador (izquierda) y deformación (derecha) en RFEM (© Ingenieurbüro Braun GmbH & Co. KG)
-
01

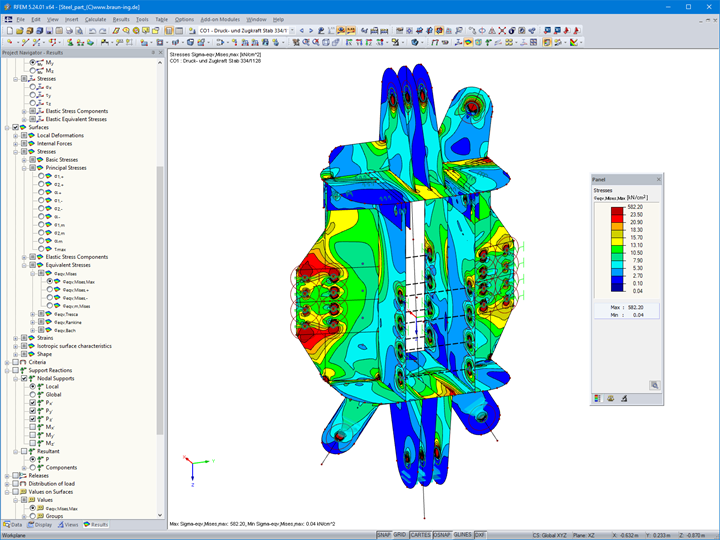

Imagen - Análisis de tensiones de conexiones de acero en RFEM (© Ingenieurbüro Braun GmbH & Co.KG)
-
01

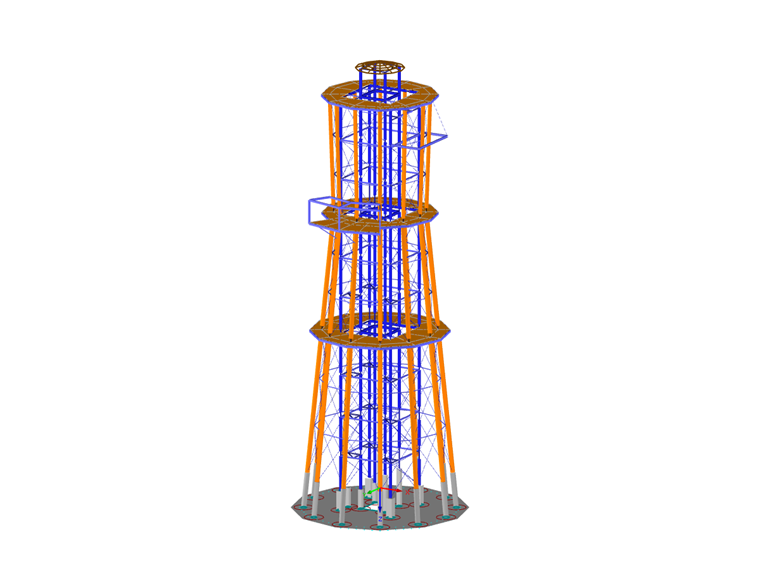

Imagen - Modelo de la torre mirador en RFEM (© Ingenieurbüro Braun GmbH & Co. KG)
-
01

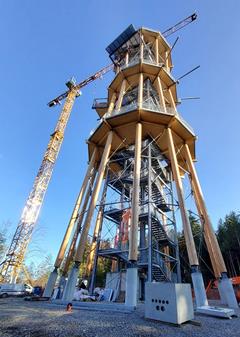

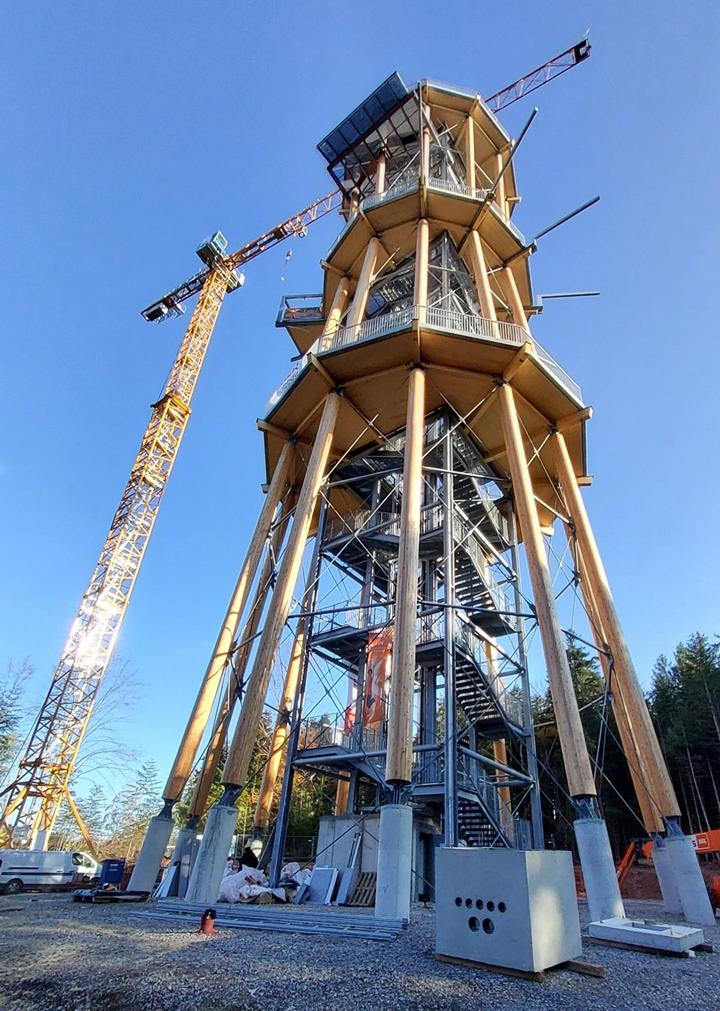

Imagen - La torre mirador en Schömberg durante la construcción (© Ingenieurbüro Braun GmbH & Co.KG)
-
01

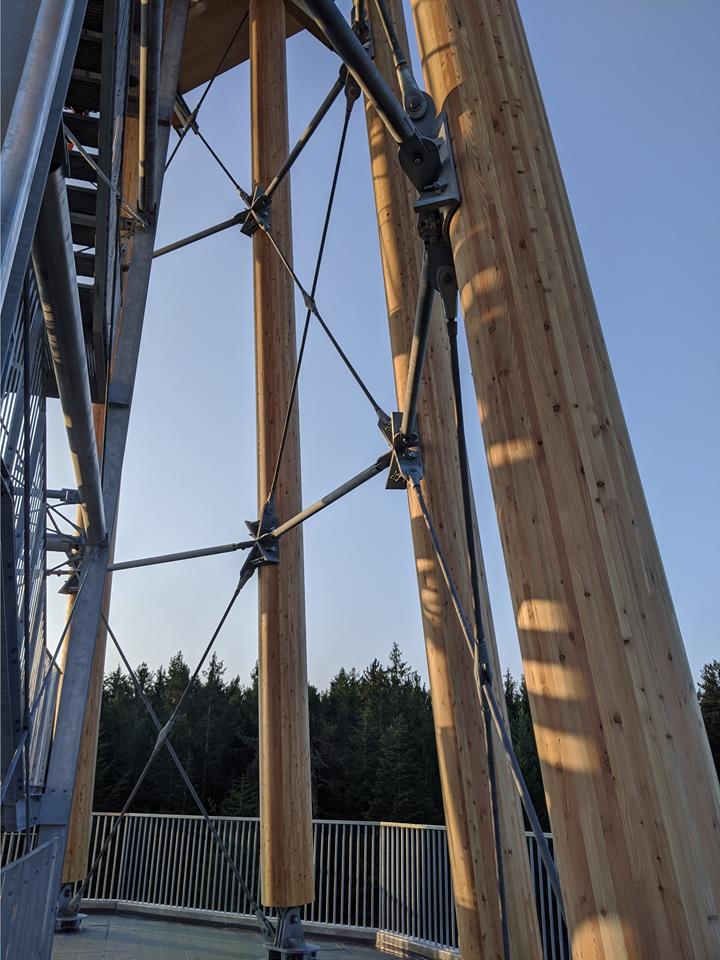

Imagen - Pilares de madera y arriostramientos (© Ingenieurbüro Braun GmbH & Co.KG)
-
02
Imagen - Modelo de la torre mirador (izquierda) y deformación (derecha) en RFEM (© Ingenieurbüro Braun GmbH & Co. KG)
-
02
Imagen - Conexión articulada del pilar a la plataforma (© Ingenieurbüro Braun GmbH & Co.KG)
-
02
Imagen - Análisis de tensiones de conexiones de acero en RFEM (© Ingenieurbüro Braun GmbH & Co.KG)
-
02
Imagen - Modelo de la torre mirador en RFEM (© Ingenieurbüro Braun GmbH & Co. KG)
-
02
Imagen - La torre mirador en Schömberg durante la construcción (© Ingenieurbüro Braun GmbH & Co.KG)
-
02
Imagen - Pilares de madera y arriostramientos (© Ingenieurbüro Braun GmbH & Co.KG)
-
02
Imagen - Modelo de la torre mirador en RFEM (© Ingenieurbüro Braun GmbH & Co. KG)
-
02
Imagen - Torre mirador hecha de madera y acero | Schömberg, Austria | Ingenieurbüro Braun GmbH & Co. KG | www.braun-ing.de
-
03
Imagen - Análisis de tensiones de conexiones de acero en RFEM (© Ingenieurbüro Braun GmbH & Co.KG)
-
03
Imagen - Conexión articulada del pilar a la plataforma (© Ingenieurbüro Braun GmbH & Co.KG)
-
03
Imagen - Modelo de la torre mirador (izquierda) y deformación (derecha) en RFEM (© Ingenieurbüro Braun GmbH & Co. KG)
-
03
Imagen - Modelo de la torre mirador en RFEM (© Ingenieurbüro Braun GmbH & Co. KG)
-
03
Imagen - La torre mirador en Schömberg durante la construcción (© Ingenieurbüro Braun GmbH & Co.KG)
-
03
Imagen - Pilares de madera y arriostramientos (© Ingenieurbüro Braun GmbH & Co.KG)
-
03
Imagen - Pieza de acero de la conexión en RFEM (© Ingenieurbüro Braun GmbH & Co.KG)
-
04
Imagen - La torre mirador en Schömberg durante la construcción (© Ingenieurbüro Braun GmbH & Co.KG)
-
04
Imagen - Conexión articulada del pilar a la plataforma (© Ingenieurbüro Braun GmbH & Co.KG)
-
04
Imagen - Modelo de la torre mirador (izquierda) y deformación (derecha) en RFEM (© Ingenieurbüro Braun GmbH & Co. KG)
-
04
Imagen - Análisis de tensiones de conexiones de acero en RFEM (© Ingenieurbüro Braun GmbH & Co.KG)
-
04
Imagen - Modelo de la torre mirador en RFEM (© Ingenieurbüro Braun GmbH & Co. KG)
-
04
Imagen - Pilares de madera y arriostramientos (© Ingenieurbüro Braun GmbH & Co.KG)
El proyecto es una estructura mixta, que incluye principalmente componentes de madera y acero. Solo la cimentación y los pilares rígidos en el área de apoyo se fabricaron como una estructura maciza de hormigón armado.
| Propietario |
Ayuntamiento de Schömberg, Alemania www.schoemberg.de |
| Análisis estructural |
Ingenieurbüro Braun GmbH & Co. KG www.braun-ing.de |
| Estructura de hormigón |
Pfirmann Industriebau GmbH & Co.KG www.pfirmann-bau.de |
| Estructuras de madera y acero, ascensor e ingeniería eléctrica |
Stahlbau Nägele GmbH www.stahlbau-naegele.de |
Datos del modelo
Modelo
La planta de la torre mirador está formada por un dodecágono regular, compuesto por doce pilares radiales de madera. Los pilares están unidos a los niveles de las plataformas con conexiones articuladas fijas. En el punto de la base, los pilares de madera están soportados por los pilares de hormigón armado rígido de aproximadamente 5,5 m de alto. La rigidez lateral de la estructura incluye un sistema de arriostramiento de barras diagonales a tracción con un total de seis anillos de compresión circunferenciales de tubos de acero. Las tres plataformas son paneles planos de madera contralaminada (CLT), cada una diseñada como un muro horizontal.
Dentro de la torre hay una estructura de acero similar a un pórtico que incluye perfiles en I verticales y horizontales junto con arriostramientos de diagonales a tracción. Las elevaciones de la plataforma principal son de 20, 35 y 50 metros sobre el suelo. Hay construido un voladizo parcial adicional de la plataforma a 45 m sobre el suelo. Esta plataforma parcial cubre aproximadamente 1/3 del área del plano de la planta disponible y alberga la entrada de la tirolina. En la plataforma central hay dos paneles ampliados a una altura de 35 metros. Aquí es donde se encuentra la entrada de la tirolina.
La cimentación de la torre es una losa plana de doce lados. Sobre ella hay pilares circulares fijados que se conectan además con los pilares de madera de la estructura. Los pilares de acero de la escalera, similares a los pilares de madera, están soportados por los pilares cuadrados fijos de la cimentación.
Ubicación del proyecto
75328 SchömbergPalabras clave
Torre mirador Torre de madera Torre de acero Construcción mixta
