Wieża widokowa w Schömberg, Niemcy
Projekt klienta
![[DE] CP 001189 | Wieża widokowa w Schömberg](/-/media/Images/netgenium/thumbnails/2/9/6/5/0/2965008/2965008.png?la=pl&mw=578&mlid=3952E4C07E714BBA99159E97057DE117&hash=815B3C10BCC0BE9EC1078DB1AA705C0D1A0653A2)
-
01

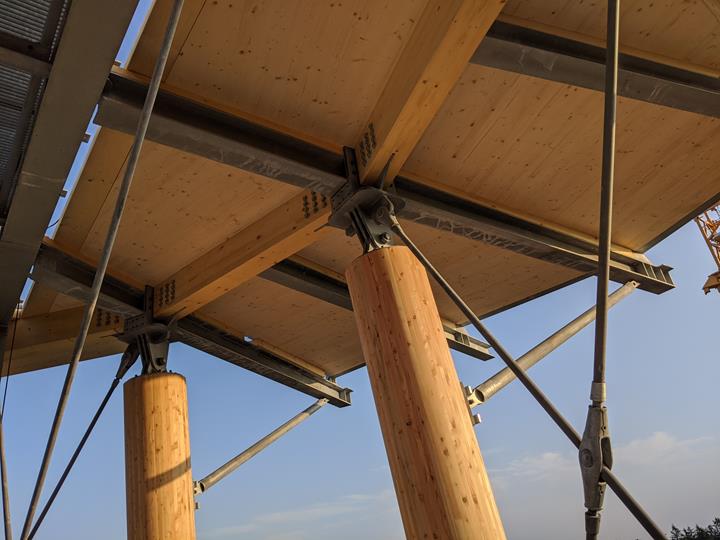

Obraz - Połączenie przegubowe słupa drewnianego z pomostem (© Ingenieurbüro Braun GmbH & Co. KG)
-
01
Obraz - Model wieży widokowej (po lewej) i obraz deformacji (po prawej) w RFEM (© Ingenieurbüro Braun GmbH & Co.KG)
-
01

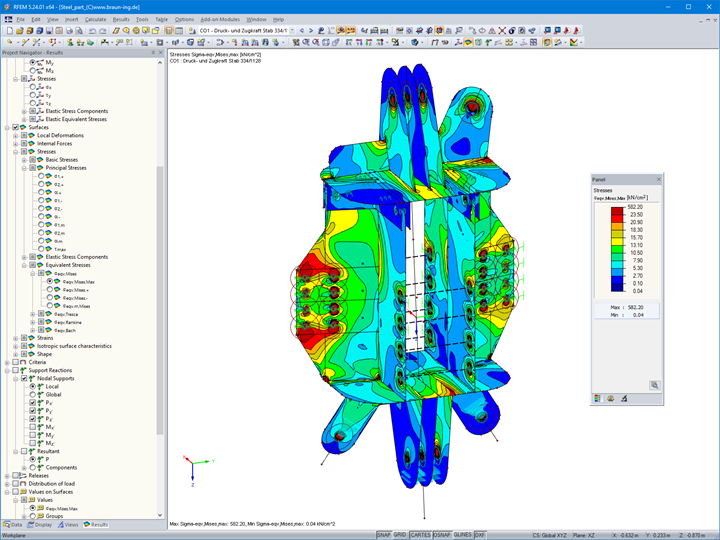

Obraz - Analiza naprężeń w stalowych połączeniach w RFEM (© Ingenieurbüro Braun GmbH & Co. KG)
-
01

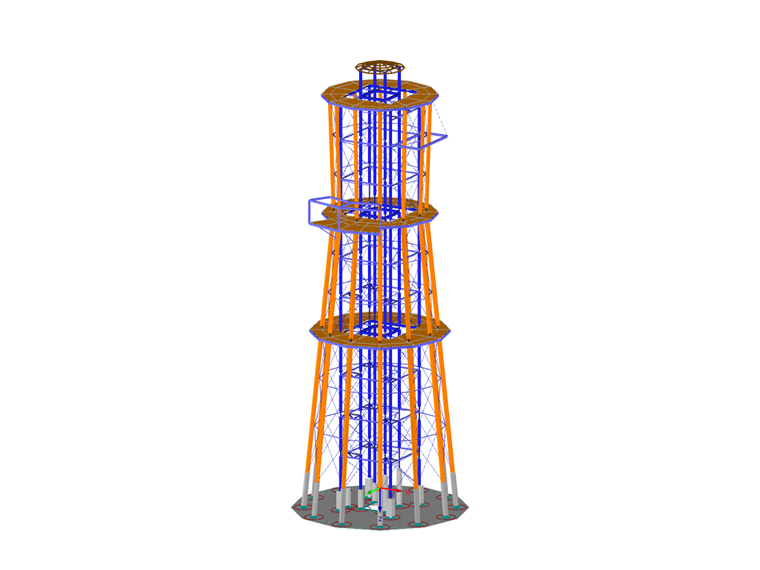

Obraz - Model wieży widokowej w RFEM (© Ingenieurbüro Braun GmbH & Co. KG)
-
01

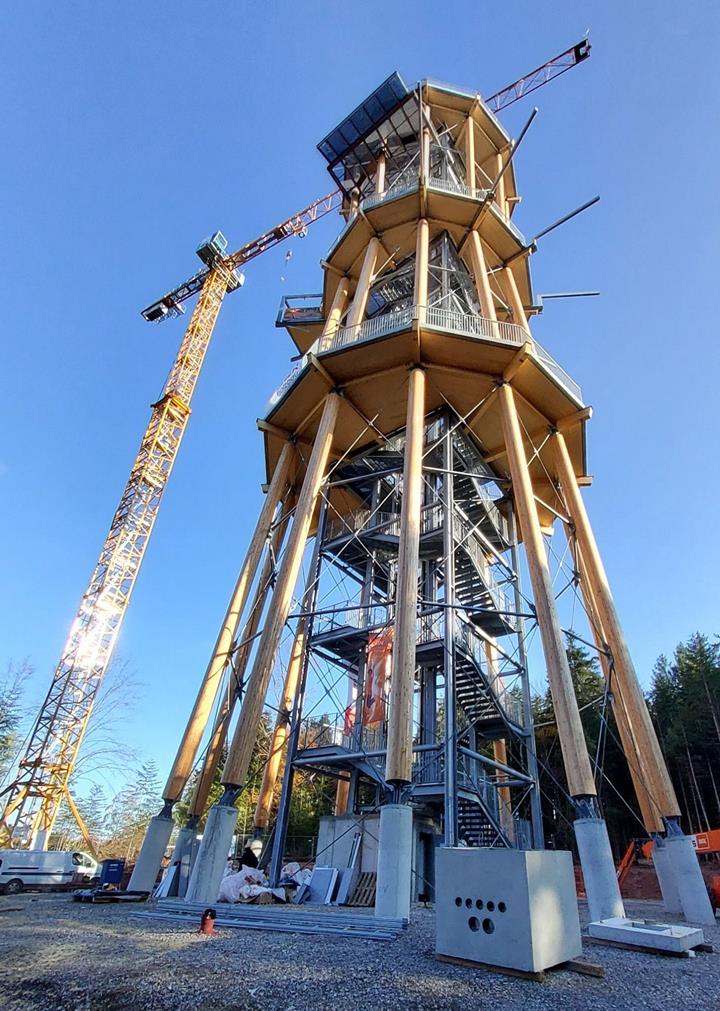

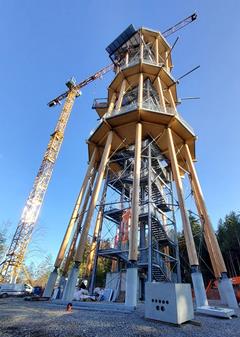

Obraz - Wieża widokowa w Schömberg w trakcie budowy (© Ingenieurbüro Braun GmbH & Co. KG)
-
01

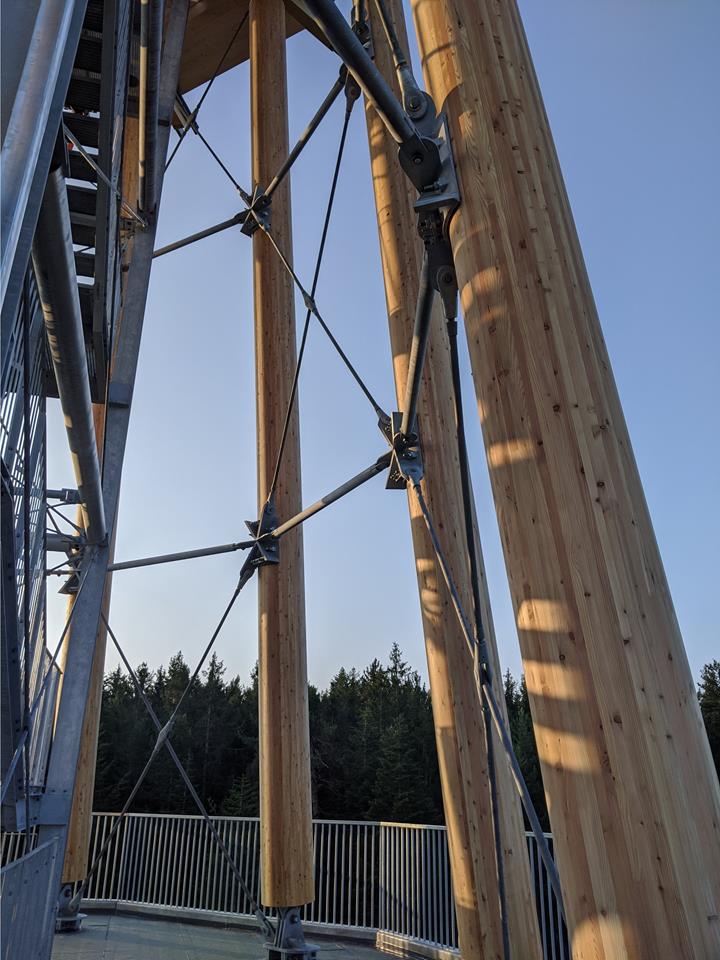

Obraz - Słupy i stężenia drewniane (© Ingenieurbüro Braun GmbH & Co. KG)
-
02
Obraz - Model wieży widokowej (po lewej) i obraz deformacji (po prawej) w RFEM (© Ingenieurbüro Braun GmbH & Co.KG)
-
02
Obraz - Połączenie przegubowe słupa drewnianego z pomostem (© Ingenieurbüro Braun GmbH & Co. KG)
-
02
Obraz - Analiza naprężeń w stalowych połączeniach w RFEM (© Ingenieurbüro Braun GmbH & Co. KG)
-
02
Obraz - Model wieży widokowej w RFEM (© Ingenieurbüro Braun GmbH & Co. KG)
-
02
Obraz - Wieża widokowa w Schömberg w trakcie budowy (© Ingenieurbüro Braun GmbH & Co. KG)
-
02
Obraz - Słupy i stężenia drewniane (© Ingenieurbüro Braun GmbH & Co. KG)
-
02
Obraz - Model wieży widokowej w RFEM (© Ingenieurbüro Braun GmbH & Co. KG)
-
02
Obraz - Wieża widokowa wykonana z drewna i stali | Schömberg, Austria | Ingenieurbüro Braun GmbH & Co. KG | www.braun-ing.de
-
03
Obraz - Analiza naprężeń w stalowych połączeniach w RFEM (© Ingenieurbüro Braun GmbH & Co. KG)
-
03
Obraz - Połączenie przegubowe słupa drewnianego z pomostem (© Ingenieurbüro Braun GmbH & Co. KG)
-
03
Obraz - Model wieży widokowej (po lewej) i obraz deformacji (po prawej) w RFEM (© Ingenieurbüro Braun GmbH & Co.KG)
-
03
Obraz - Model wieży widokowej w RFEM (© Ingenieurbüro Braun GmbH & Co. KG)
-
03
Obraz - Wieża widokowa w Schömberg w trakcie budowy (© Ingenieurbüro Braun GmbH & Co. KG)
-
03
Obraz - Słupy i stężenia drewniane (© Ingenieurbüro Braun GmbH & Co. KG)
-
03
Obraz - Stalowa część połączenia w RFEM (© Ingenieurbüro Braun GmbH & Co. KG)
-
04
Obraz - Wieża widokowa w Schömberg w trakcie budowy (© Ingenieurbüro Braun GmbH & Co. KG)
-
04
Obraz - Połączenie przegubowe słupa drewnianego z pomostem (© Ingenieurbüro Braun GmbH & Co. KG)
-
04
Obraz - Model wieży widokowej (po lewej) i obraz deformacji (po prawej) w RFEM (© Ingenieurbüro Braun GmbH & Co.KG)
-
04
Obraz - Analiza naprężeń w stalowych połączeniach w RFEM (© Ingenieurbüro Braun GmbH & Co. KG)
-
04
Obraz - Model wieży widokowej w RFEM (© Ingenieurbüro Braun GmbH & Co. KG)
-
04
Obraz - Słupy i stężenia drewniane (© Ingenieurbüro Braun GmbH & Co. KG)
-
05
Obraz - Słupy i stężenia drewniane (© Ingenieurbüro Braun GmbH & Co. KG)
-
05
Obraz - Połączenie przegubowe słupa drewnianego z pomostem (© Ingenieurbüro Braun GmbH & Co. KG)
-
05
Obraz - Model wieży widokowej (po lewej) i obraz deformacji (po prawej) w RFEM (© Ingenieurbüro Braun GmbH & Co.KG)
-
05
Obraz - Analiza naprężeń w stalowych połączeniach w RFEM (© Ingenieurbüro Braun GmbH & Co. KG)
-
05
Obraz - Model wieży widokowej w RFEM (© Ingenieurbüro Braun GmbH & Co. KG)
-
05
Obraz - Wieża widokowa w Schömberg w trakcie budowy (© Ingenieurbüro Braun GmbH & Co. KG)
Wieża posiada mieszany układ konstrukcyjny, składający się głównie z elementów drewnianych i stalowych. Tylko fundamentu i słupy utwierdzone w strefie podparcia zostały wykonane jako konstrukcja żelbetowa.
| Klient |
Gmina Schömberg, Niemcy www.schoemberg.de |
| Analiza statyczna |
Ingenieurbüro Braun GmbH & Co. KG www.braun-ing.de |
| Konstrukcja betonowa |
Pfirmann Industriebau GmbH & Co. KG www.pfirmann-bau.de |
| Konstrukcje drewniane i stalowe, winda, elektrotechnika |
Stahlbau Nägele GmbH www.stahlbau-naegele.de |
Dane modelu
Model
Rzut wieży ma kształt dwudziestokąta: konstrukcję stanowi dwanaście drewnianych słupów, ustawionych obwodowo. W poziomie platform słupy są połączone z nimi przegubowo. U podstawy wieży słupy drewniane połączone są ze słupami z betonu zbrojonego o wysokości około 4,5 m. Stateczność konstrukcji drewnianej zapewnione jest przez stężenia z prętów rozciąganych w układzie „X” i sześciu pierścieni ściskanych, umieszczonych po obwodzie wieży, wykonanych z rur stalowych. Trzy platformy zbudowane są z płyt z drewna klejonego krzyżowo, które zaprojektowano jako poziome elementy usztywniające przenoszące siły poprzeczne.
Wewnątrz wieży znajduje się stalowa rama, składająca się z dwuteowników ze skratowaniem typu X wykonanym z cięgien. Platformy widokowe znajdują się 20, 35 i 50 m nad ziemią. Na wysokości 45 m znajduje się dodatkowa częściowo wysunięta platforma o schemacie wspornikowym. Ma powierzchnię około 1/3 powierzchni rzutu kondygnacji głównej i stanowi punkt startowy połączonej z wieżą tyrolki. Na wysokości 35 m powiększone zostały dwa panele platformy głównej. To tutaj znajduje się wejście do tyrolki.
Wieża posadowiona jest na dwudziestokątnej płycie fundamentowej. Słupy stanowiące konstrukcję drewnianą wieży zamocowane zostały w okrągłych podporach słupowych wystających z płyty żelbetowej. Podobnie stalowe słupy ramy klatki schodowej przytwierdzono do kwadratowych krótkich słupów żelbetowych wystających z fundamentu.
Lokalizacja projektu
75328 SchömbergSłowa kluczowe
Wieża widokowa Drewniana wieża Stalowa wieża Konstrukcja mieszana
