德国Schömberg观景塔

客户项目

返回客户项目总览

[DE] CP 001189 | 德国 Schömberg 观景塔

返回客户项目总览

This article was translated by Google Translator

View original text

2020年12月9日

001189

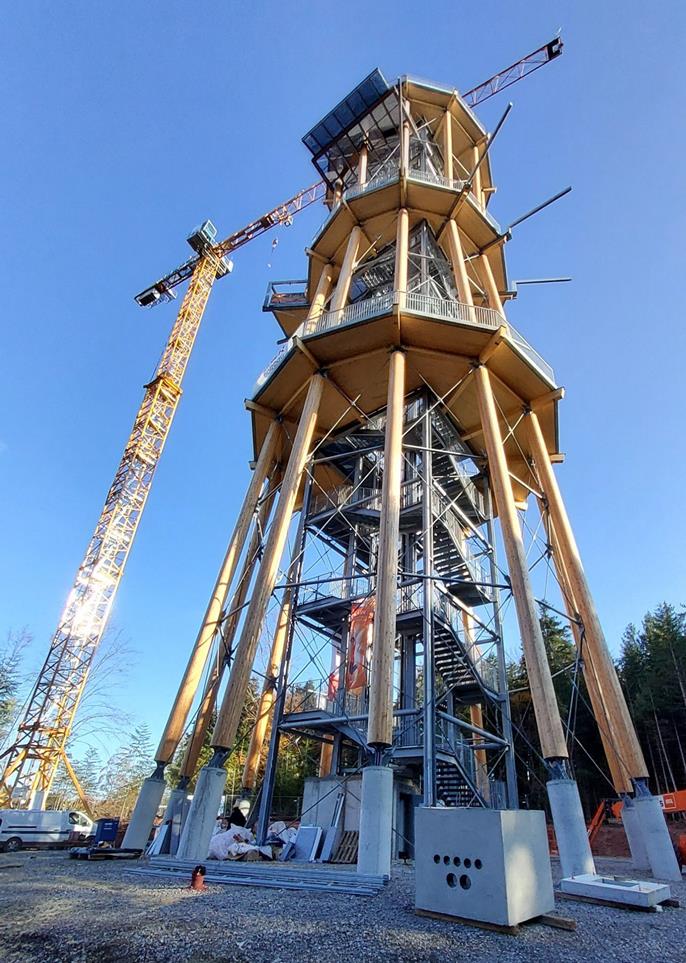

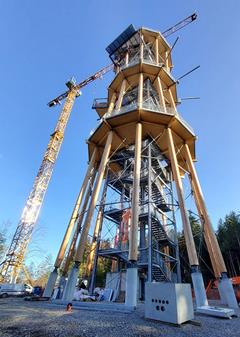

该观景塔架结构是由多种材料组成，主要包含木材和钢结构。只有基础和支撑立柱采用钢筋混凝土。

甲方	德国Schömberg www.schoemberg.de
结构设计	设计公司 Braun GmbH & Co. KG www.braun-ing.de
混凝土结构	Pfirmann Industriebau GmbH＆Co. KG www.pfirmann-bau.de
木结构和钢结构，电梯，电机工程	Stahlbau Nägele GmbH www.stahlbau-naegele.de

模型参数

模型

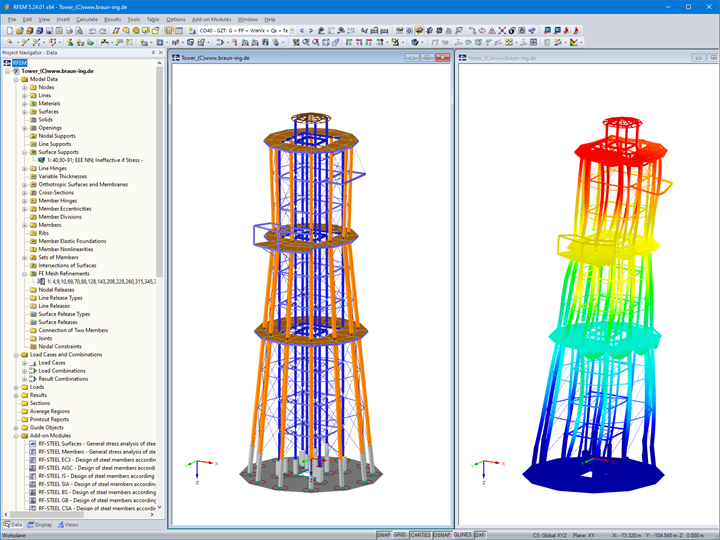

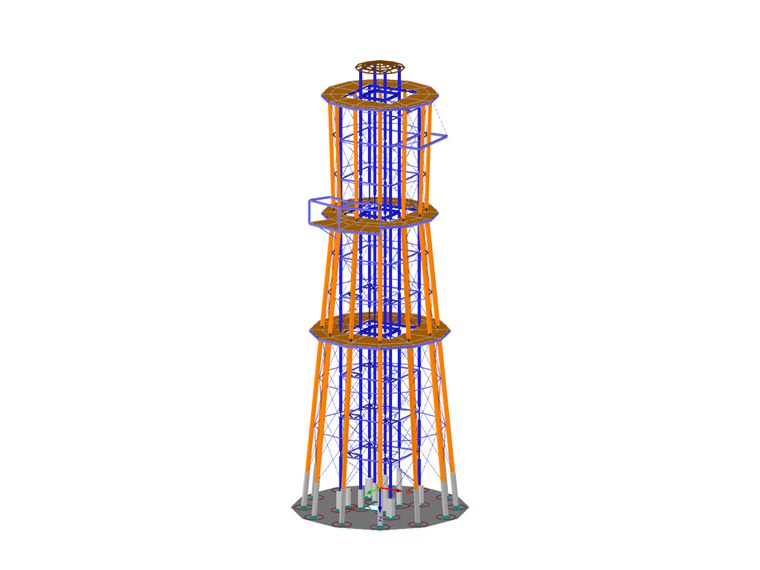

模型 - 木和钢制望塔

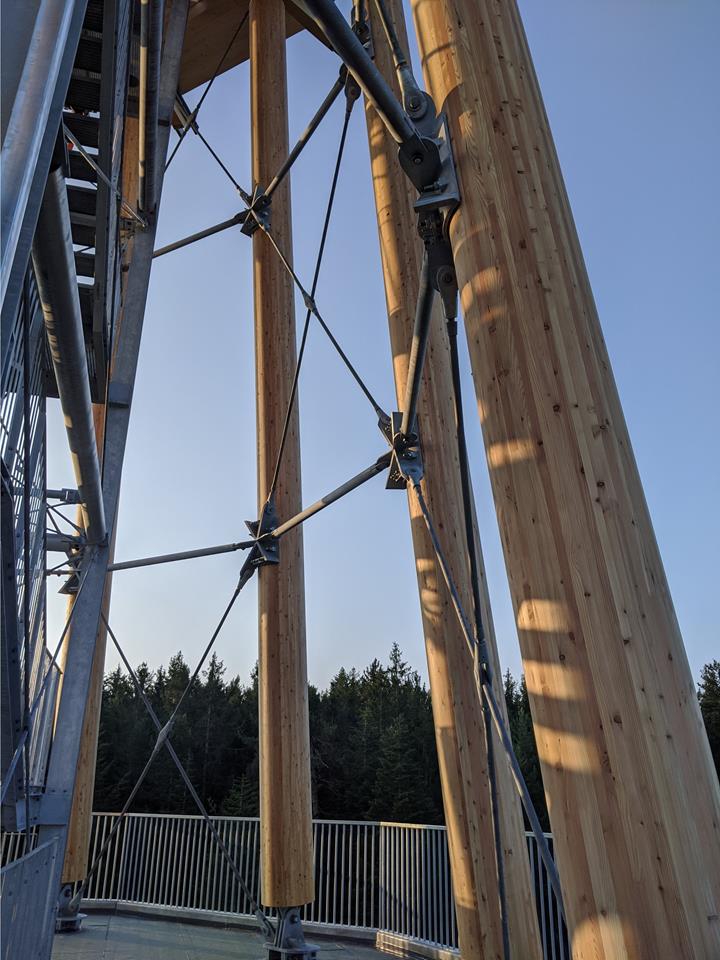

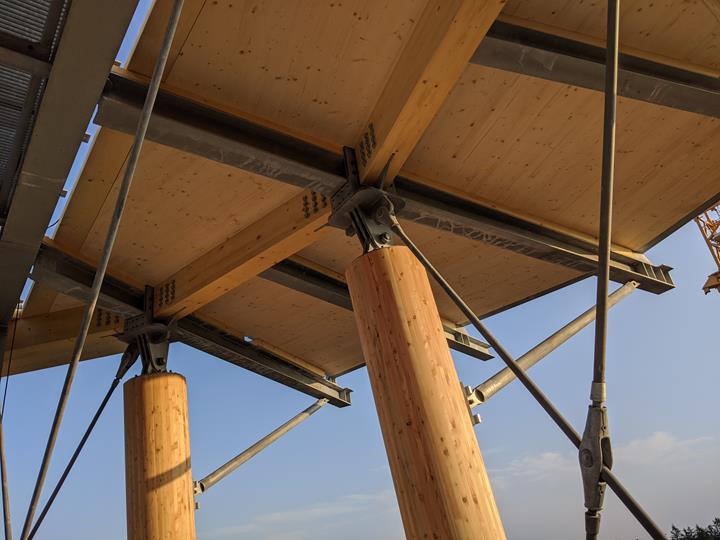

塔的平面布置由规则的十二边形构成，该十二边形由十二个径向木制支撑立柱实现。各个柱子通过铰接方式连接在平台层上。木结构立柱在底部由大约4.5米高的混凝土柱子支承。结构的抗侧向支撑结构是斜拉杆系统和6个由钢管组成压环结构。这三个平台由正交胶合木板（CLT）平面组成。

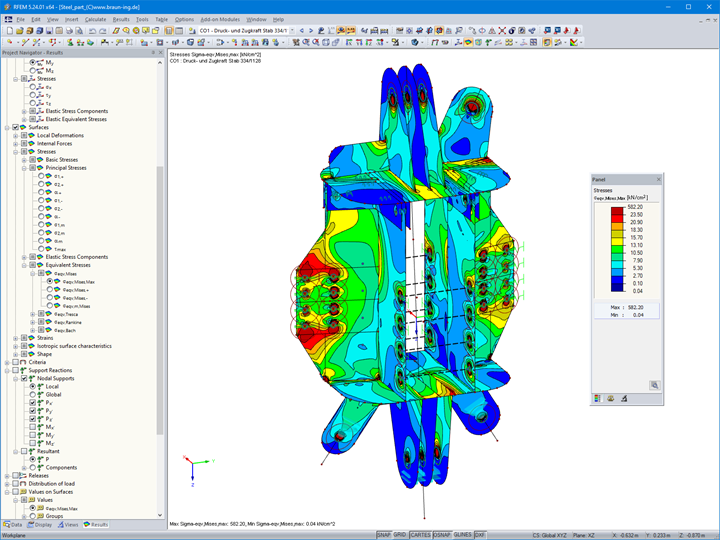

塔架内部是一个钢结构，包括垂直和水平方向的工字钢截面，以及受拉杆件交叉支撑。三个平台的高度分别位于离地面20、35和40米的位置。在高度45米处建有一个悬挑平台。

该悬挑平台面积大约为平台面积的1/3。

塔架的基础采用12边形的平板基础。中间楼梯的钢立柱与木结构柱一样，采用刚性支撑。

项目位置

75328 Schömberg

德国

关键词

观景塔木结构塔架钢塔混合结构
