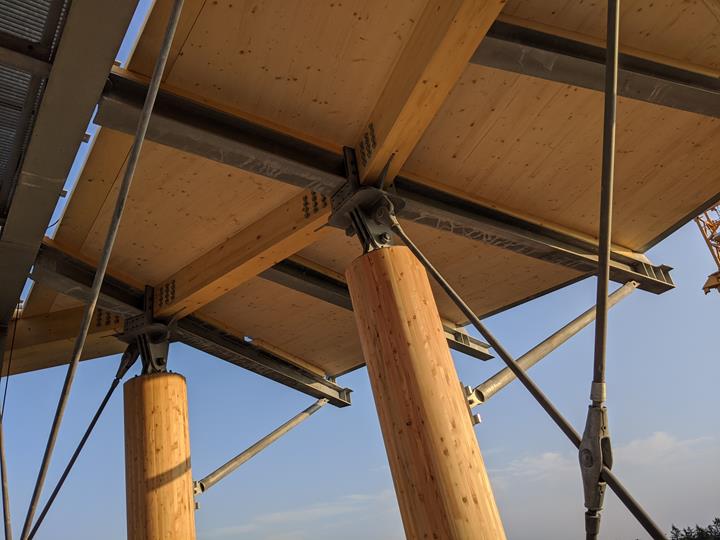

Шарнирное соединение деревянной колонны с платформой (© Ingenieurbüro Braun GmbH & Co. KG)
-
01

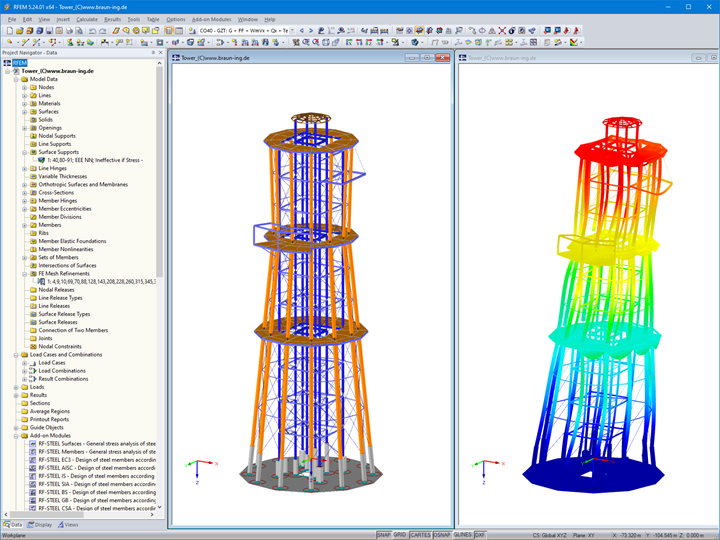

Модель смотровой башни (слева) и отображение деформаций (справа) в программе RFEM (© Ingenieurbüro Braun GmbH & Co. KG)
-
01

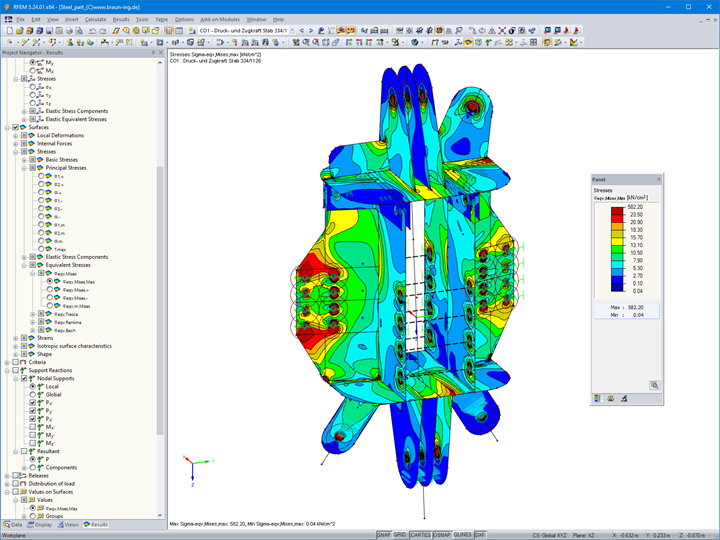

Расчет напряжений стального соединения в программе RFEM (© Ingenieurbüro Braun GmbH & Co. KG)
-
01

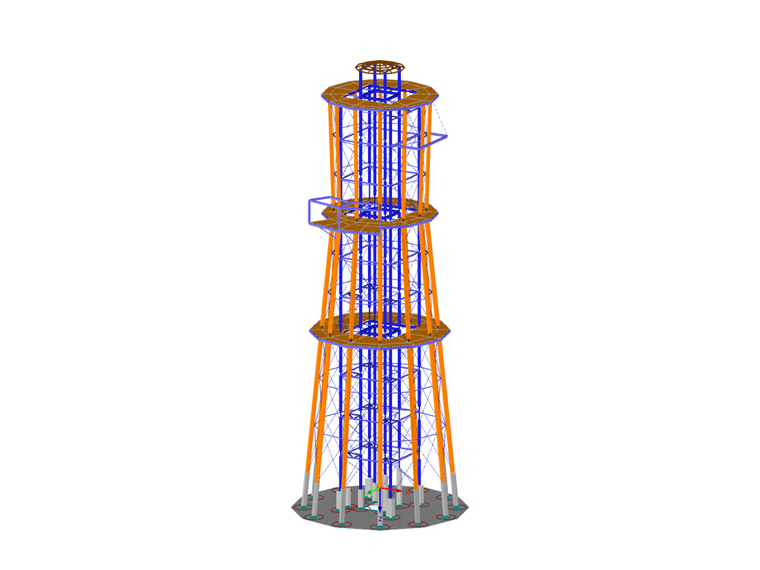

Модель смотровой башни в программе RFEM (© Ingenieurbüro Braun GmbH & Co. KG)
-
01

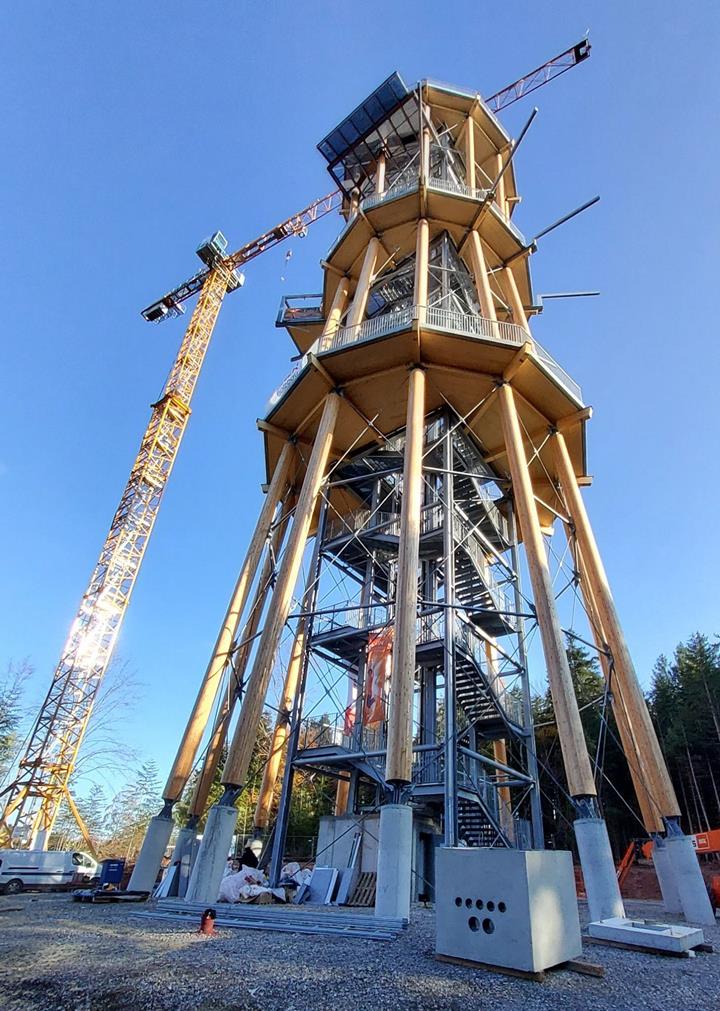

Смотровая башня в городе Шемберг во время строительства (Ingenieurbüro Braun GmbH & Co. KG)
-
01

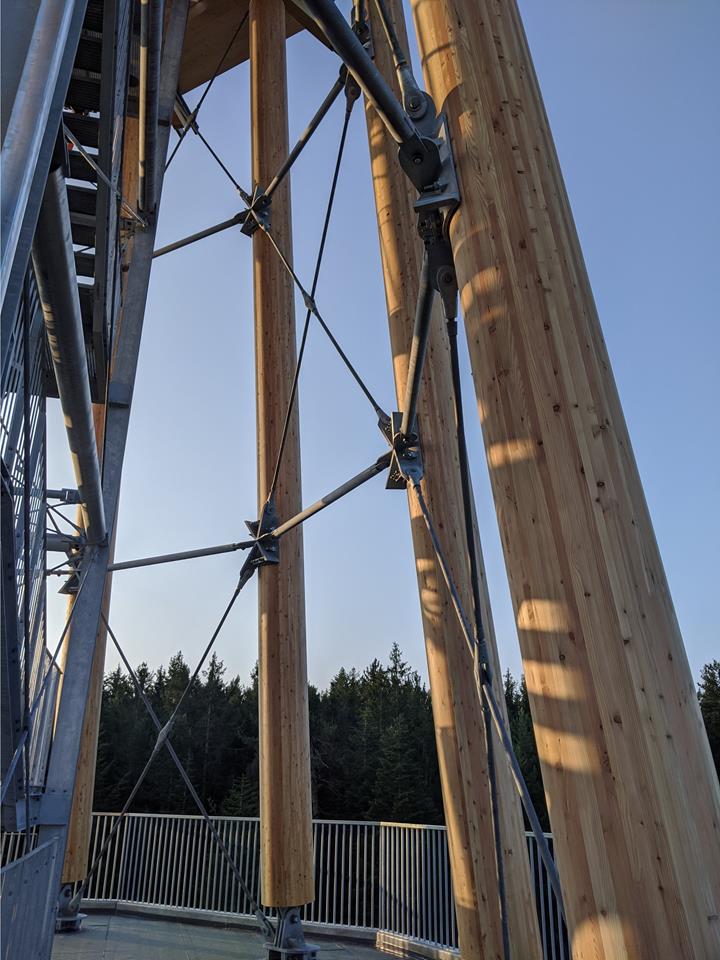

Деревянные колонны и связи (© Ingenieurbüro Braun GmbH & Co. KG)
-
02
Модель смотровой башни (слева) и отображение деформаций (справа) в программе RFEM (© Ingenieurbüro Braun GmbH & Co. KG)
-
02
Шарнирное соединение деревянной колонны с платформой (© Ingenieurbüro Braun GmbH & Co. KG)
-
02
Расчет напряжений стального соединения в программе RFEM (© Ingenieurbüro Braun GmbH & Co. KG)
-
02
Модель смотровой башни в программе RFEM (© Ingenieurbüro Braun GmbH & Co. KG)
-
02
Смотровая башня в городе Шемберг во время строительства (Ingenieurbüro Braun GmbH & Co. KG)
-
02
Деревянные колонны и связи (© Ingenieurbüro Braun GmbH & Co. KG)
-
02
Модель смотровой башни в программе RFEM (© Ingenieurbüro Braun GmbH & Co. KG)
-
02
Смотровая башня из дерева и стали | Шемберг, Австрия | Ingenieurbüro Braun GmbH & Co. KG | www.braun-ing.de
-
03
Расчет напряжений стального соединения в программе RFEM (© Ingenieurbüro Braun GmbH & Co. KG)
-
03
Шарнирное соединение деревянной колонны с платформой (© Ingenieurbüro Braun GmbH & Co. KG)
-
03
Модель смотровой башни (слева) и отображение деформаций (справа) в программе RFEM (© Ingenieurbüro Braun GmbH & Co. KG)
-
03
Модель смотровой башни в программе RFEM (© Ingenieurbüro Braun GmbH & Co. KG)
-
03
Смотровая башня в городе Шемберг во время строительства (Ingenieurbüro Braun GmbH & Co. KG)
-
03
Деревянные колонны и связи (© Ingenieurbüro Braun GmbH & Co. KG)
-
03
Стальная часть соединения в программе RFEM (© Ingenieurbüro Braun GmbH & Co. KG)
-
04
Смотровая башня в городе Шемберг во время строительства (Ingenieurbüro Braun GmbH & Co. KG)
-
04
Шарнирное соединение деревянной колонны с платформой (© Ingenieurbüro Braun GmbH & Co. KG)
-
04
Модель смотровой башни (слева) и отображение деформаций (справа) в программе RFEM (© Ingenieurbüro Braun GmbH & Co. KG)
-
04
Расчет напряжений стального соединения в программе RFEM (© Ingenieurbüro Braun GmbH & Co. KG)
-
04
Модель смотровой башни в программе RFEM (© Ingenieurbüro Braun GmbH & Co. KG)
-
04
Деревянные колонны и связи (© Ingenieurbüro Braun GmbH & Co. KG)
-
05
Деревянные колонны и связи (© Ingenieurbüro Braun GmbH & Co. KG)
-
05
Шарнирное соединение деревянной колонны с платформой (© Ingenieurbüro Braun GmbH & Co. KG)
-
05
Модель смотровой башни (слева) и отображение деформаций (справа) в программе RFEM (© Ingenieurbüro Braun GmbH & Co. KG)
-
05
Расчет напряжений стального соединения в программе RFEM (© Ingenieurbüro Braun GmbH & Co. KG)
-
05
Модель смотровой башни в программе RFEM (© Ingenieurbüro Braun GmbH & Co. KG)
-
05
Смотровая башня в городе Шемберг во время строительства (Ingenieurbüro Braun GmbH & Co. KG)
Данная башня имеет смешанную конструкцию, которая состоит в основном из деревянных и стальных компонентов. Только фундаментные и жесткие колонны в области опирания были изготовлены из железобетона.
Заказчик |
Муниципалитет Шемберг, Германия www.schoemberg.de |
Расчет конструкций |
Ingenieurbüro Braun GmbH & Co. KG www.braun-ing.de |
Железобетонная конструкция |
Pfirmann Industriebau GmbH & Co. KG www.pfirmann-bau.de |
Деревянные и стальные конструкции, Лифт, Электротехника |
Stahlbau Nägele GmbH www.stahlbau-naegele.de |
Данные о модели
Модель
Поэтажный план башни образует форму правильного двенадцатиугольника, состоящего из двенадцати радиально размещенных деревянных колонн. На уровне платформ затем имеют данные колонны шарнирные соединения, в то время как в базовой точке они опираются на жесткие железобетонные колонны, высота которых достигает приблизительно 4,5 м. Боковая жесткость конструкции обеспечивается с помощью системы связей, состоящей из диагональных растянутых стержней с шестью компрессионными кольцами для стальных труб. Все три платформы башни сделаны из плоских кросс-ламинированных деревянных панелей (CLT) и каждая из них представляет собой горизонтальную стену.
Внутри башни далее находится стальная рамная конструкция из вертикальных и горизонтальных двутавров и перекрестных раскосов растянутых стержней. Основные смотровые платформы размещены на высоте 20, 35 и 50 м над уровнем земли. Еще одна дополнительная консоль платформы затем находится на высоте 148 м. Она занимает приблизительно 1/3 доступного плана этажа и используется как станция отправления для канатной дороги. Наоборот на центральной платформе, расположенной на высоте 35 м, нужно было увеличить две панели, потому что именно здесь находится вход на канатную дорогу.
Основанием башни является плоская двенадцатигранная фундаментная плита, к которой прикреплены круглые опорные колонны из железобетона. Те затем соединяются с деревянными колоннами конструкции. Стальные колонны лестничных клеток, так же как и деревянные колонны, опираются на колонны, жестко зафиксированные к фундаменту (только эти имеют квадратную форму).
Расположение проекта
75328 ШембергКлючевые слова
Смотровая башня Деревянная башня Стальная башня Составная конструкция
