Chapéu mágico do circo Knie em Rapperswil, Suíça

Estruturas dimensionadas com os softwares da Dlubal

  • Projeto de cliente

Projeto de cliente da Dlubal

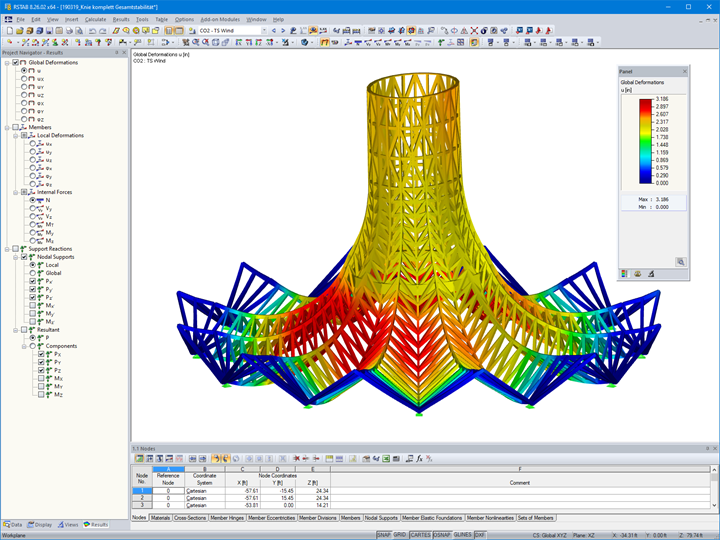

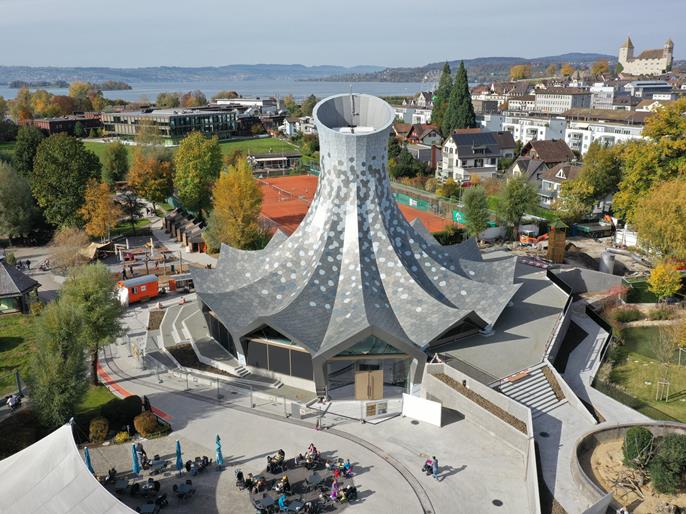

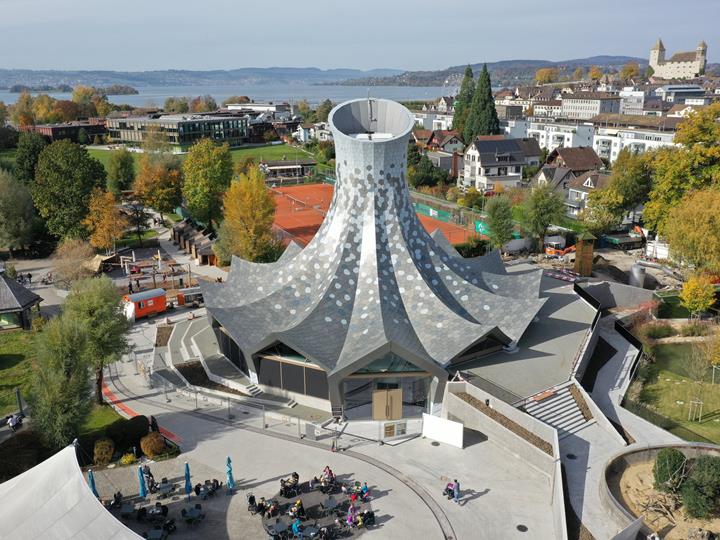

O Chapéu mágico do circo Knie é a principal atração do "Jardim zoológico infantil do circo Knie" em Rapperswil, no lago de Zurique, na Suíça, reaberto em 2021. A impressionante estrutura de casca foi construída com elementos de madeira e eleva-se a uma altura de 26 metros do solo.

Cliente
Gebrüder Knie Schweizer National Circus AG
8640 Rapperswil
Suíça
Arquitetura Carlos Martinez Architekten
www.carlosmartinez.ch
Planeamento geral Ghisleni Partner AG
www.ghisleni.ch
Planeamento estrutural, física da construção e resistência contra o fogo PIRMIN JUNG Schweiz AG
www.pirminjung.ch
Estruturas de madeira Blumer-Lehmann AG
www.lehmann-gruppe.ch

Parâmetros do modelo

Modelo

O novo edifício do jardim zoológico infantil do circo Knie em Rapperswil traz uma lufada de ar fresco ao local. A antiga arena dos leões-marinhos tornou-se obsoleta, ficando disponível espaço para a construção de um pavilhão destinado a concertos, banquetes, eventos e espetáculos de circo. O novo edifício impressiona pela sua arquitetura única.

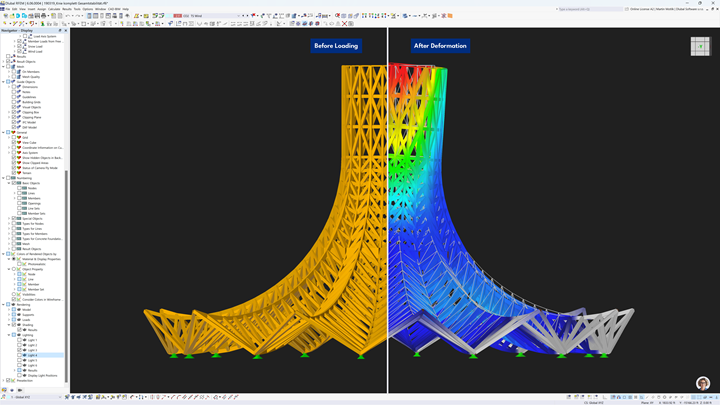

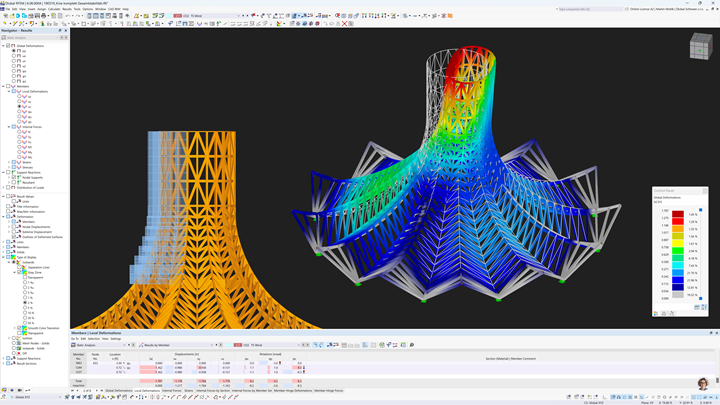

O cliente Dlubal PIRMIN JUNG ficou responsável pelo planeamento estrutural, pelas verificações da física da construção, bem como da resistência contra o fogo. Para o cálculo estrutural, foi utilizado o programa RFEM.

Estrutura

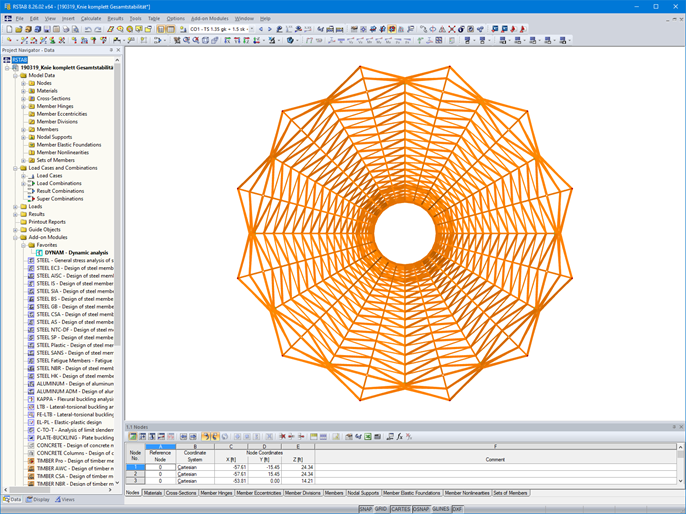

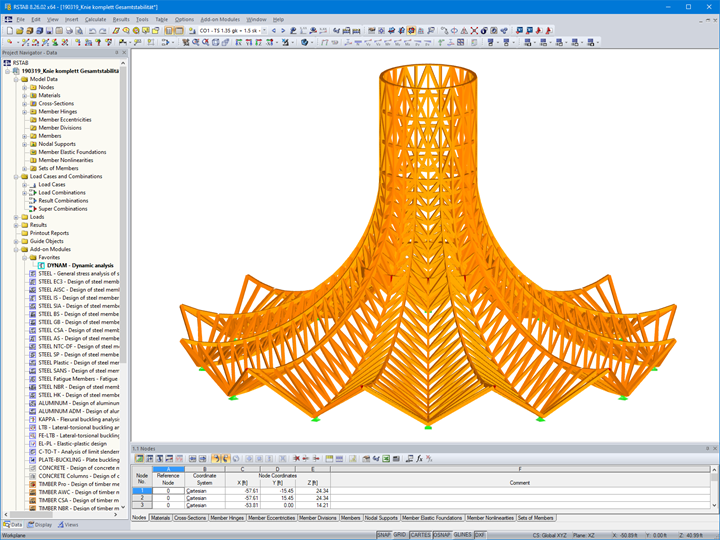

A união da estrutura plissada de madeira, concebida pelos engenheiros de estruturas da PIRMIN JUNG, é assegurada por anéis de compressão de madeira a 11 e 18 metros de altura e um anel de betão na parte inferior. Os anéis de compressão conferem à estrutura da cobertura um elevado grau de estabilidade. Por baixo da cobertura encontra-se a arena de circo com um diâmetro de 32 metros, que tem um vão livre.

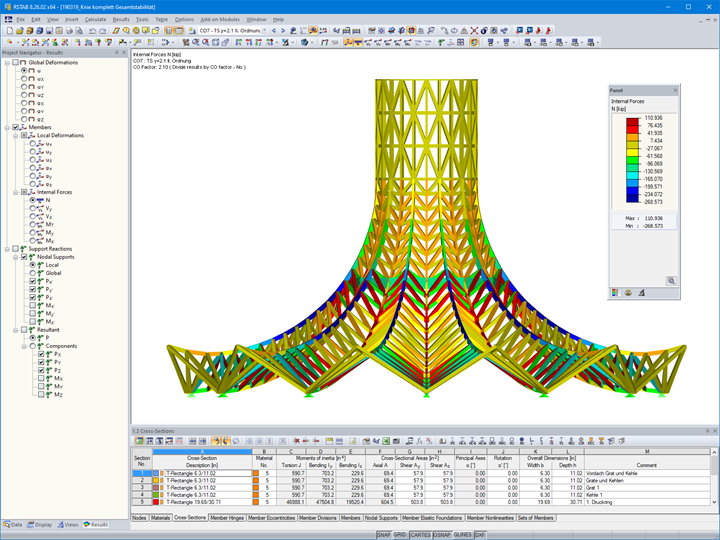

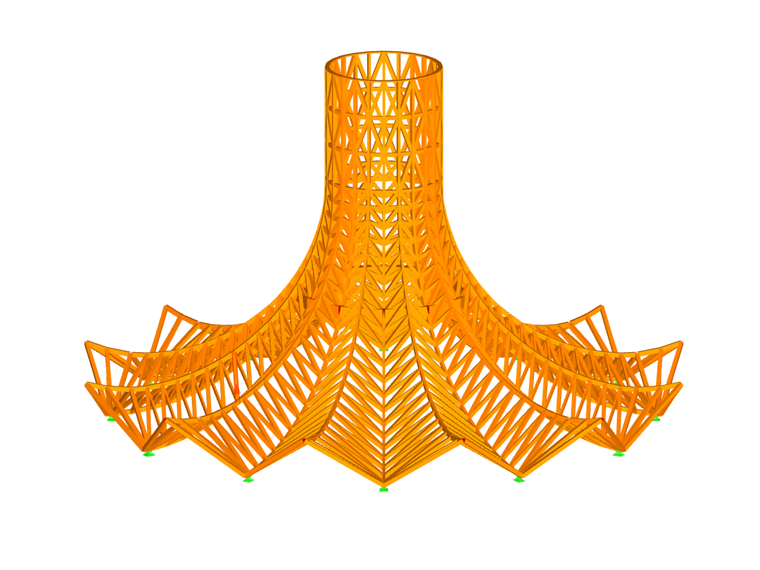

A estrutura apresenta uma simetria rotacional e é constituída por doze elementos de madeira iguais e doze espelhados, cada um curvado duas vezes. Dois destes elementos resultam num par que forma um dos doze elementos da cobertura em forma de cunha. Estes apoiam-se nos pontos inferiores do cordão de soldadura do anel de tração de betão. O chamado "chapéu" forma a extremidade superior da estrutura da cobertura.

As nervuras e nervuras transversais são em madeira laminada colada. Sobre estas, encontra-se uma cofragem diagonal dupla de abeto local com 24 milímetros de espessura, dobrada e pregada à mão. Os elementos da cobertura, incluindo a chapa da cobertura e as telhas, foram pré-fabricados em chapa de zinco no local de produção. Em função disso, estes elementos pesavam quase quatro toneladas e o peso do "chapéu" rondava as 20 toneladas. Devido ao elevado grau de pré-fabricação, foi possível reduzir o tempo de montagem no local da instalação. Consequentemente, a poluição sonora para os residentes e os animais do jardim zoológico infantil do circo Knie foi reduzida ao mínimo.


Local do projeto

Jardim zoológico infantil do circo Knie
Oberseestrasse 36
8640 Rapperswil-Jona
Suíça

Palavras-chave

Estrutura plissada de madeira Estrutura de casca Madeira Madeira laminada colada

Escreva um comentário...

Escreva um comentário...

  • Visualizações 946x
  • Atualizado 20 de janeiro de 2022
