Knies Magician's Hat a Rapperswil, Svizzera
Progetto cliente

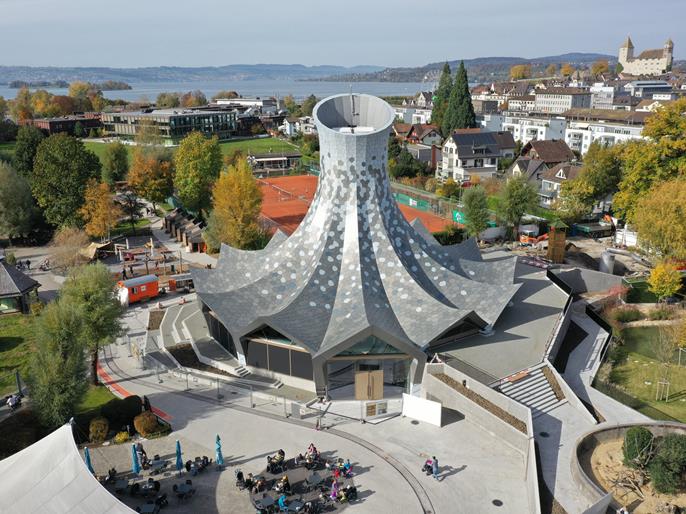

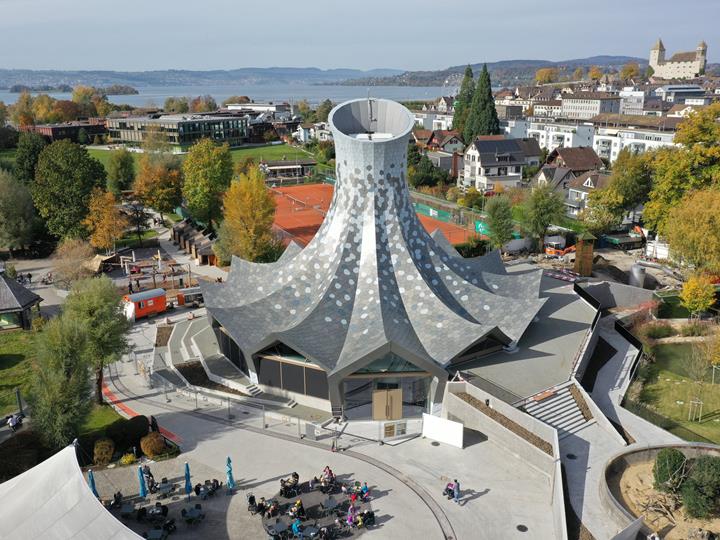

The Knies Magician's Hat è il momento clou del 2021 del "Knies Kinderzoo" (esperienza personale allo zoo per bambini) riaperto a Rapperswil sul lago di Zurigo, in Svizzera. L'imponente struttura a guscio è stata costruita utilizzando elementi in legno e raggiunge un'altezza di 25 m.
| Committente |
Circo Nazionale Gebrüder Knie Schweizer AG 8640 Rapperswil Svizzera
|
| Architettura |
Carlos Martinez Architekten www.carlosmartinez.ch |
| General Contractor |
Ghisleni Partner AG www.ghisleni.ch |
| Ingegneria strutturale, fisica degli edifici e progettazione antincendio |
PIRMIN JUNG Svizzera AG www.pirminjung.ch |
| Strutture di legno |
Blumer-Lehmann AG www.lehmann-gruppe.ch |
Parametri del modello

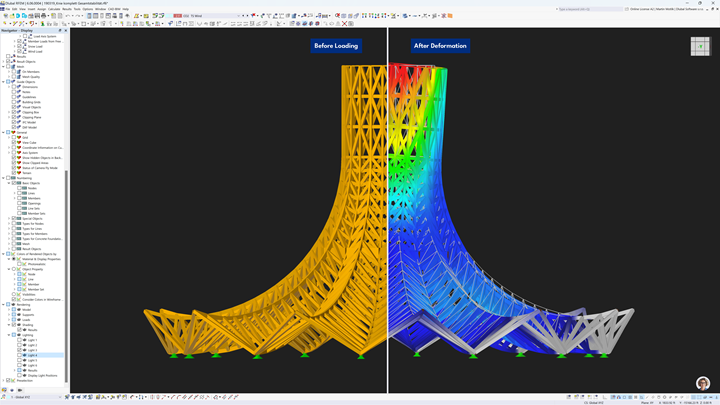

Modello
Il nuovo edificio dello zoo per bambini del circo Knie di Rapperswil porta una ventata di aria fresca al sito. L'ex arena dei leoni marini è diventata obsoleta, creando spazio per una sala eventi per concerti, banchetti, eventi e spettacoli circensi. Il nuovo edificio colpisce per la sua architettura unica.

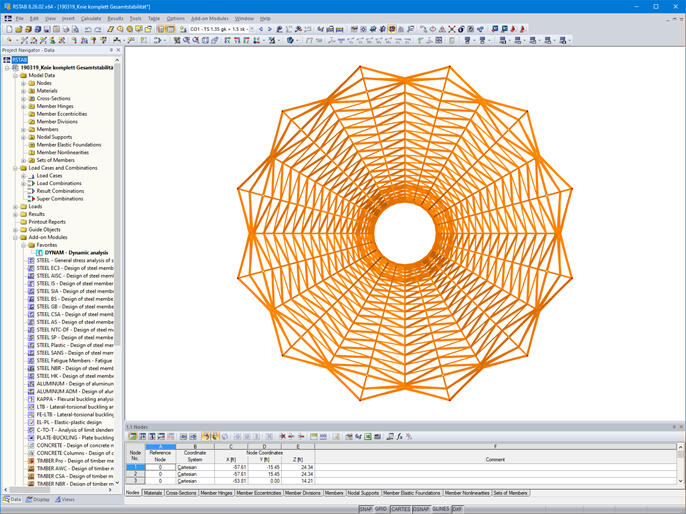

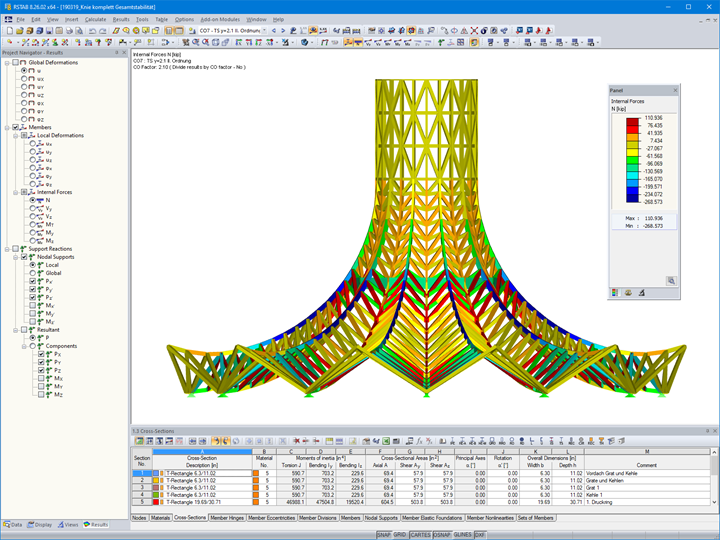

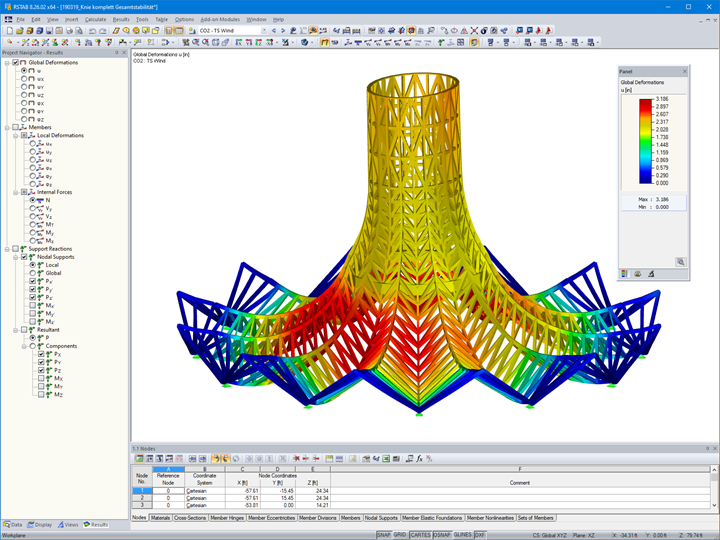

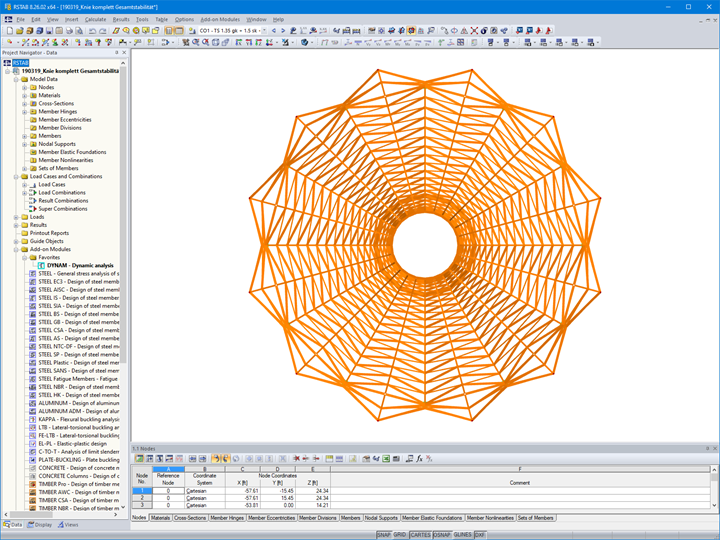

Il cliente Dlubal PIRMIN JUNG era responsabile della progettazione strutturale, dei controlli della progettazione strutturale e della protezione antincendio. Hanno utilizzato RSTAB per l'analisi strutturale e la progettazione.
Struttura

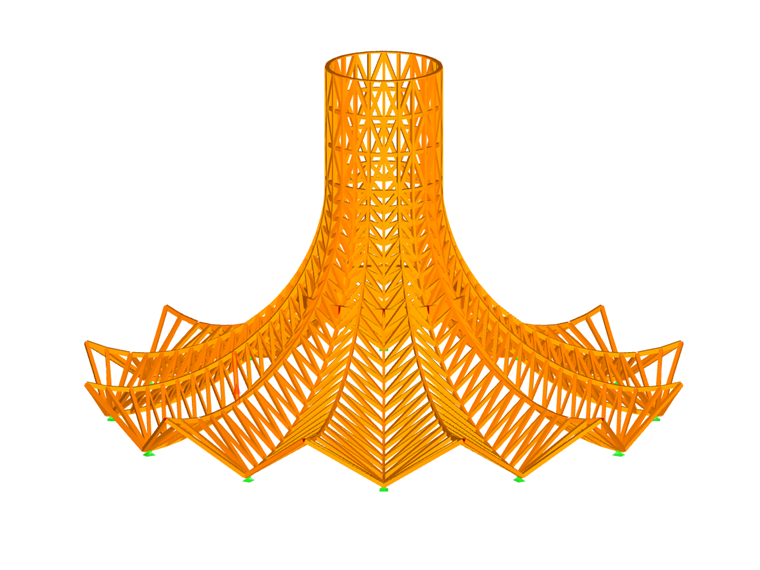

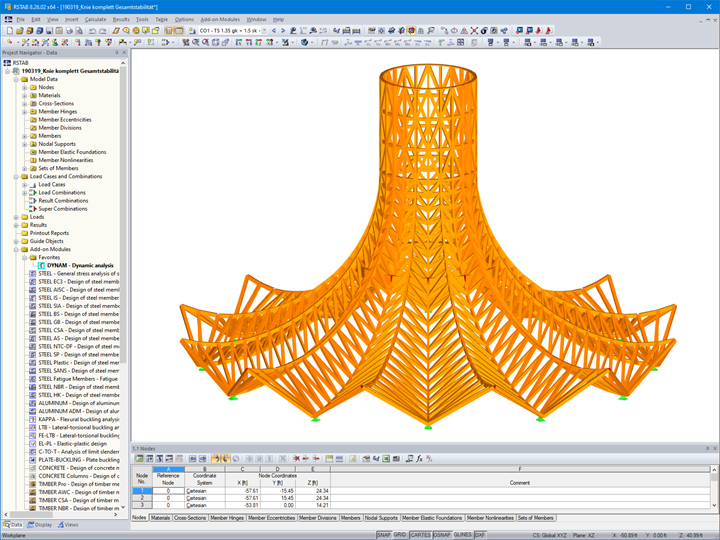

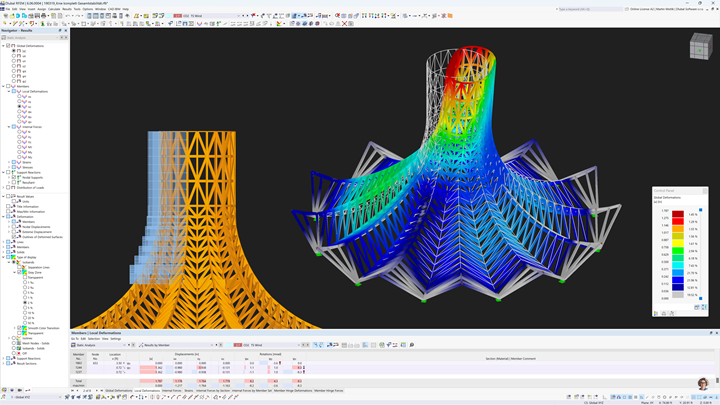

La struttura in legno piegata, progettata dagli ingegneri strutturisti PIRMIN JUNG, è tenuta insieme da anelli di compressione in legno ad un'altezza di 12 e 18 m e da un anello di cemento nella parte inferiore. Gli anelli di compressione conferiscono alla struttura del tetto un alto grado di stabilità. Sotto il tetto si trova l'arena del circo con un diametro di 30 m, con campata libera.
La struttura è a simmetria rotazionale ed è composta da dodici elementi in legno uguali e dodici specchiati, ciascuno curvato due volte. Due di ogni elemento formano una coppia che forma uno dei dodici elementi del tetto a forma di V. Poggiano sull'anello di trazione del calcestruzzo nei punti bassi della copertura a collare. Il "cappello" costituisce l'estremità superiore della struttura del tetto.
Le nervature e le nervature trasversali sono in legno lamellare incollato. Sopra questo si trova una doppia cassaforma diagonale in abete locale, che ha uno spessore di 0,94 pollici e piegata e inchiodata manualmente. Gli elementi del tetto, compresa la guaina del tetto e le scandole, sono stati prefabbricati in lamiera zincata in fabbrica. Di conseguenza, pesavano fino a quattro tonnellate; il "cappello" stesso pesava quasi 20 tonnellate. A causa dell'elevato livello di prefabbricazione, il tempo di montaggio in cantiere potrebbe essere ridotto. Così, l'inquinamento acustico per i residenti e per gli animali nello zoo dei bambini di Knies è stato ridotto al minimo.
Posizione del progetto
Lo zoo dei bambini di KniesParole chiave
Struttura in legno a piastre piegate Struttura a guscio Legno Legno lamellare
