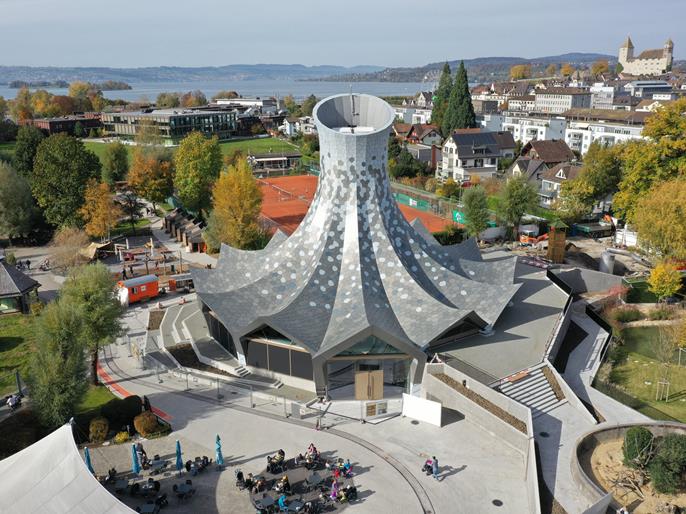

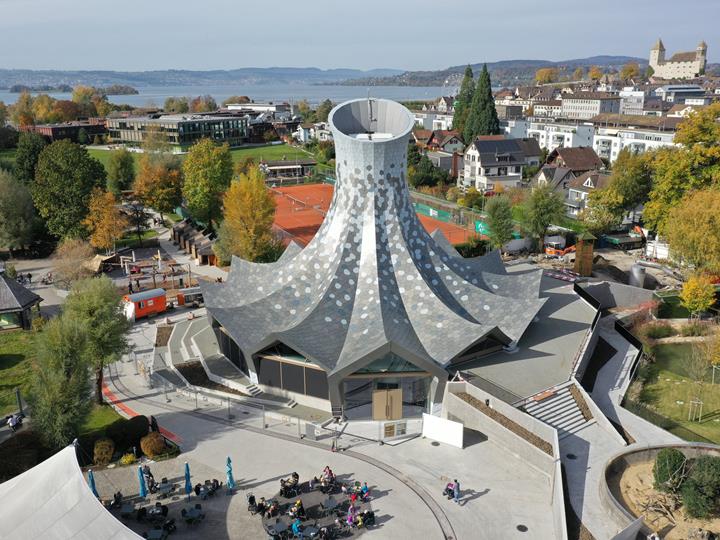

Budynek „Magicznego kapelusza” w Rapswil, Szwajcaria
Projekt klienta
-
02

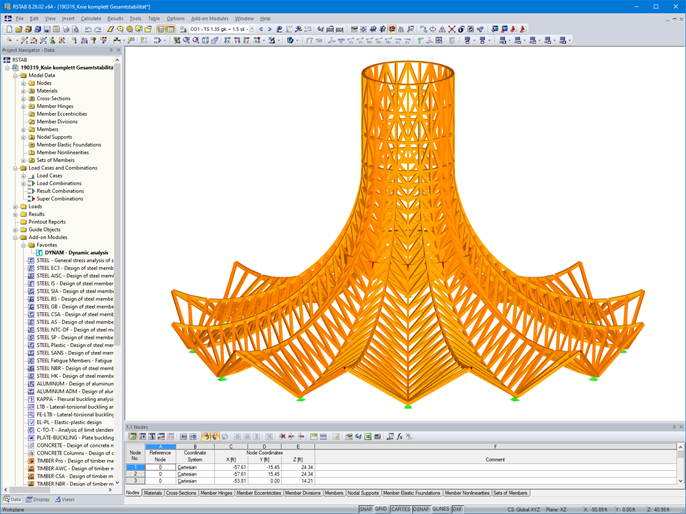

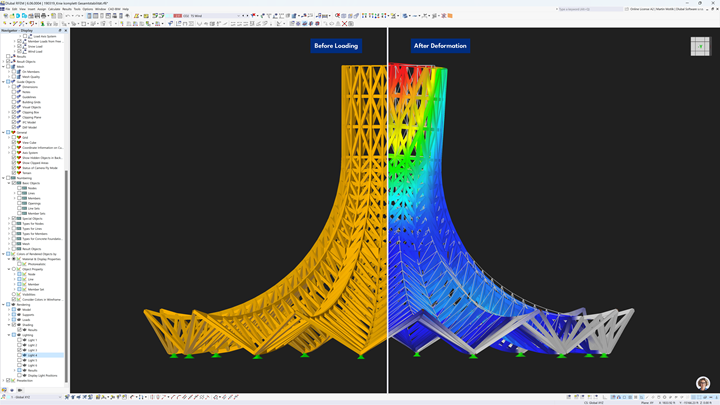

Model konstrukcji dachu w programie RSTAB (© PIRMIN JUNG)
-
02

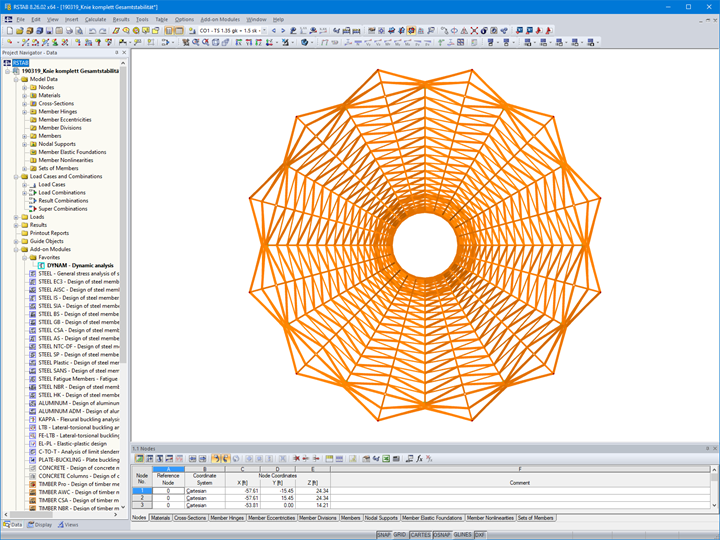

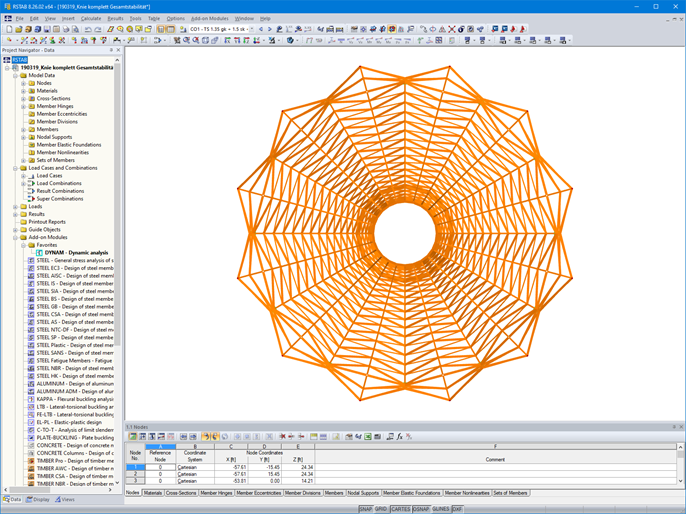

Widok modelu w programie RSTAB z góry (© PIRMIN JUNG)
-
02

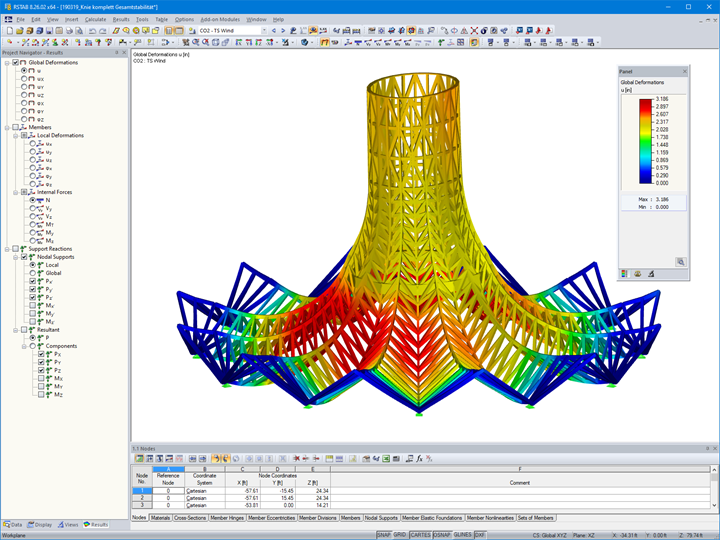

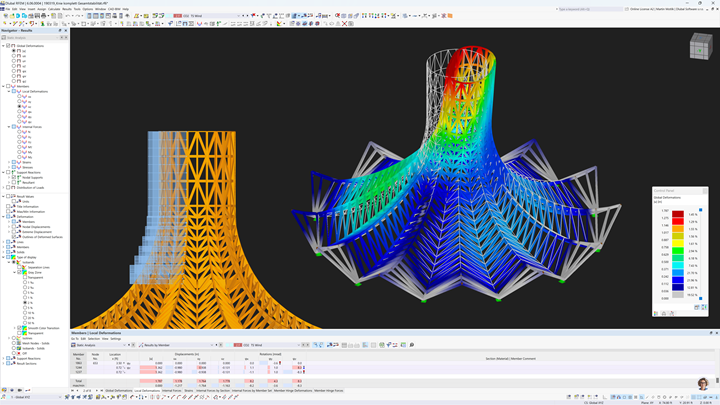

Odkształcenia od obciążenia wiatrem w programie RSTAB (© PIRMIN JUNG)
-
02

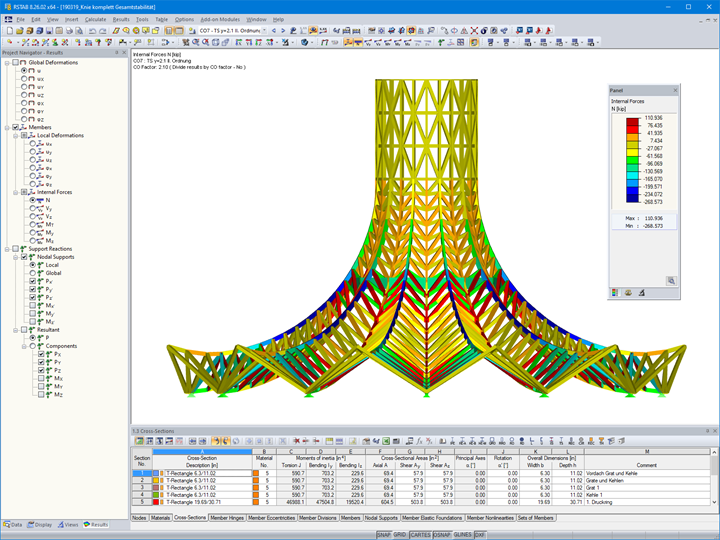

Siły osiowe w programie RSTAB (© PIRMIN JUNG)
-
02
Model konstrukcji dachu w programie RSTAB (© PIRMIN JUNG)
-
03
Widok modelu w programie RSTAB z góry (© PIRMIN JUNG)
-
03
Model konstrukcji dachu w programie RSTAB (© PIRMIN JUNG)
-
03
Odkształcenia od obciążenia wiatrem w programie RSTAB (© PIRMIN JUNG)
-
03
Siły osiowe w programie RSTAB (© PIRMIN JUNG)
-
03
Model konstrukcji dachu w programie RSTAB (© PIRMIN JUNG)
-
04
Odkształcenia od obciążenia wiatrem w programie RSTAB (© PIRMIN JUNG)
-
04
Model konstrukcji dachu w programie RSTAB (© PIRMIN JUNG)
-
04
Widok modelu w programie RSTAB z góry (© PIRMIN JUNG)
-
04
Siły osiowe w programie RSTAB (© PIRMIN JUNG)
-
04
Model konstrukcji dachu w programie RSTAB (© PIRMIN JUNG)
-
05
Siły osiowe w programie RSTAB (© PIRMIN JUNG)
-
05
Model konstrukcji dachu w programie RSTAB (© PIRMIN JUNG)
-
05
Widok modelu w programie RSTAB z góry (© PIRMIN JUNG)
-
05
Odkształcenia od obciążenia wiatrem w programie RSTAB (© PIRMIN JUNG)
-
05
Model konstrukcji dachu w programie RSTAB (© PIRMIN JUNG)
„Magiczny kapelusz” jest główną atrakcją ponownie otwartego ZOO w Raperswil nad Jeziorem Zuryskim w Szwajcarii. Imponująca powłokowa konstrukcja została zbudowana z drewnianych elementów i wznosi się na wysokość 26 m.
Klient |
Gebrüder Knie Schweizer National Circus AG 8640 Rapperswil Szwajcaria
|
Architektura |
Carlos Martinez Architekt www.carlosmartinez.ch |
Generalny wykonawca |
Ghisleni Partner AG www.ghisleni.ch |
Inżynieria statyczno-wytrzymałościowa, fizyka budowli i projektowanie przeciwpożarowe |
Firma PIRMIN JUNG Schweiz AG www.pirminjung.ch |
Konstrukcje drewniane |
Blumer-Lehmann AG www.lehmann-gruppe.ch |
Parametry modelu
Model
Nowy budynek w ZOO Knie Circus w Rapperswilu wnosi do tego miejsca powiew świeżości. Dotychczas istniejący w jego miejscu wybieg dla lwów morskich uznano za przestarzały, dlatego powstała przestrzeń do organizowania wydarzeń takich jak koncerty, bankiety, imprezy i występy cyrkowe. Nowy budynek zachwyca niepowtarzalną architekturą.
Klient firmy Dlubal, firma PIRMIN JUNG, była odpowiedzialna za projekt konstrukcyjny, weryfikację konstrukcji oraz zabezpieczenie przeciwpożarowe. Do analizy statyczno-wytrzymałościowej wykorzystano program RSTAB.
Konstrukcja
Składana konstrukcja drewniana, zaprojektowana przez konstruktorów z firmy PIRMIN JUNG, jest podtrzymywana przez drewniane pierścienie ściskane na wysokości 11 i 18 metrów oraz przez betonowy pierścień u dołu. Pierścienie ściskane zapewniają konstrukcji dachu wysoki poziom stateczności. Pod dachem znajduje się arena cyrkowa o średnicy 32 m.
Konstrukcja jest obrotowo symetryczna i składa się z dwunastu jednakowych elementów drewnianych i dwunastu elementów będących ich lustrzanym odbiciem, z których każdy jest dwukierunkowo zakrzywiony. Dwa takie elementy tworzą parę, która formuje jeden z dwunastu segmentów dachu o kształcie klina. Są one oparte na rozciąganym pierścieniu betonowym w najniższych punktach kosza. Konstrukcję dachu wieńczy tak zwany „kapelusz“.
Belki główne i poprzeczne żebra wykonane są z drewna klejonego warstwowo. Na belkach znajduje się podwójne deskowanie wykonane z lokalnego drewna świerkowego o grubości 24 mm, zagięte i przybite ręcznie gwoździami. Poszycie z gonty zostało sprefabrykowane z blachy ocynkowanej. W rezultacie jego ciężar dochodził do czterech ton, a ciężar całego „kapelusza” wynosił prawie 20 ton. Dzięki wykorzystaniu wielu elementów prefabrykowanych, czas montażu na placu budowy mógł zostać skrócony do minimum. W ten sposób zredukowano hałas, który mógł być uciążliwy dla okolicznych mieszkańców i zwierząt zamieszkujących zoo.
Lokalizacja projektu
Zoo w KniesSłowa kluczowe
Drewniana konstrukcja z giętych płyt Konstrukcja powłokowa Drewno Drewno klejone warstwowo
