Knieův kouzelný klobouk v Rapperswilu, Švýcarsko
Projekt zákazníka

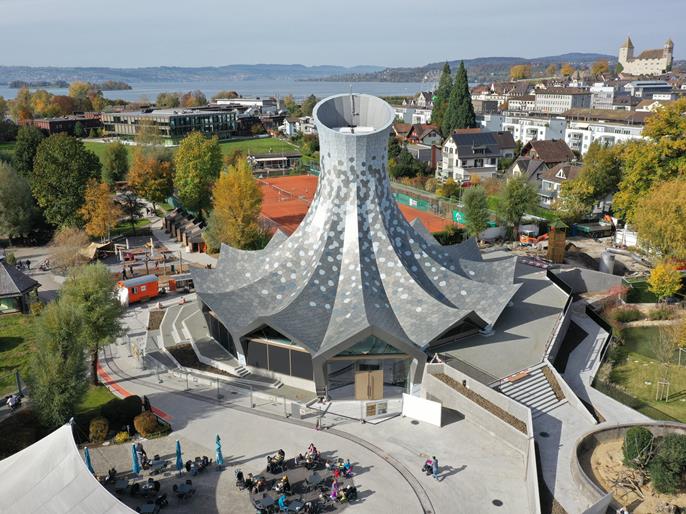

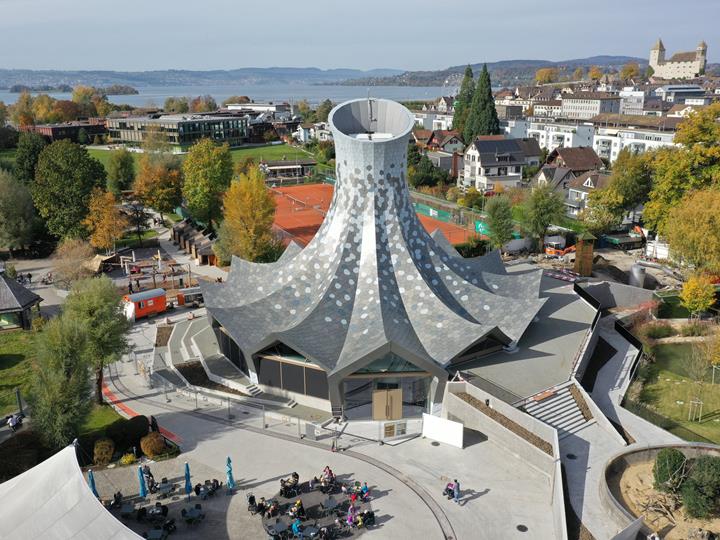

Knieův kouzelný klobouk je ozdobou „Knieovy dětské zoologické zahrady“ v Rapperswilu u Curyšského jezera, která byla znovu otevřena v roce 2021. Působivá skořepinová konstrukce s dřevěnými prvky se tyčí do výšky 26 m.
Investor |
Gebrüder Knie Schweizer National Circus (Švýcarský národní cirkus bratří Knieů) AG 8640 Rapperswil Švýcarsko
|
Architektonický návrh |
Carlos Martinez Architekten www.carlosmartinez.ch |
Generální projektant |
Ghisleni Partner AG www.ghisleni.ch |
Statický výpočet, stavební fyzika a požární ochrana |
PIRMIN JUNG Schweiz AG www.pirminjung.ch |
Dřevěná konstrukce |
Blumer-Lehmann AG www.lehmann-gruppe.ch |
Parametry modelu
Model

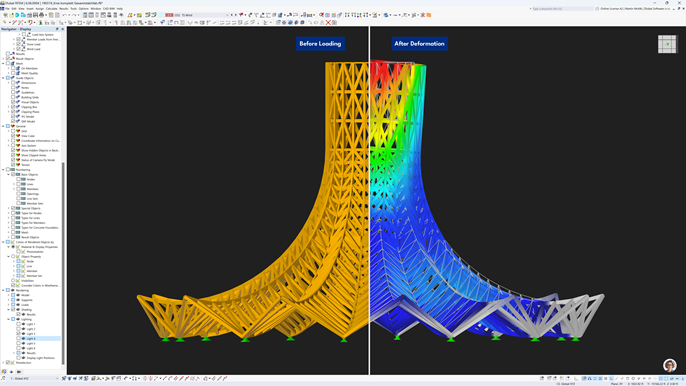

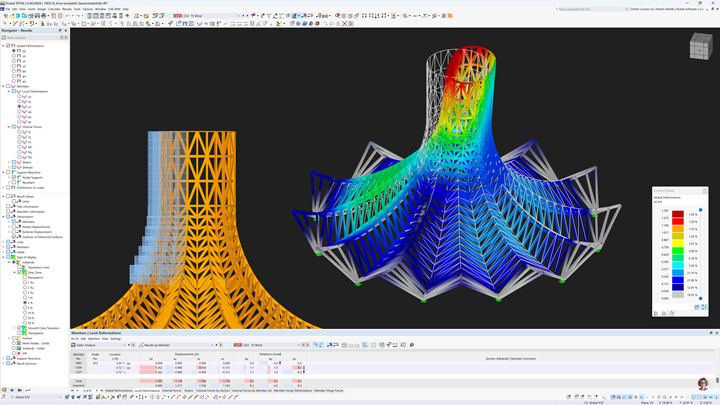

Novostavba cirkusu v Knieově dětské zoologické zahradě v Rapperswilu přináší do areálu čerstvý vítr. Bývalý lachtaní pavilon dosloužil, a na jeho místě tak mohla vzniknout hala, v níž se mají pořádat cirkusová představení a také koncerty, bankety a další akce. Nová budova okouzluje svou jedinečnou architekturou.

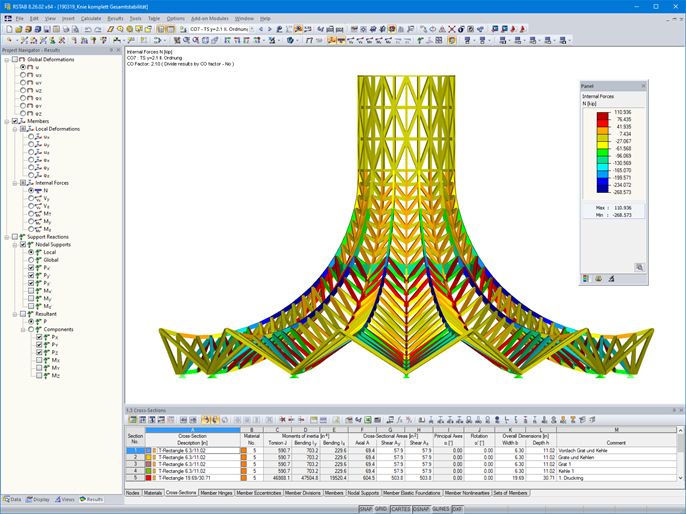

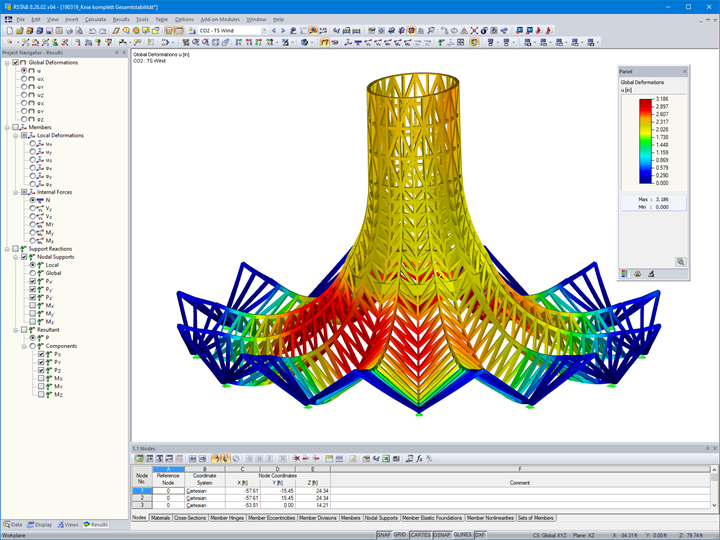

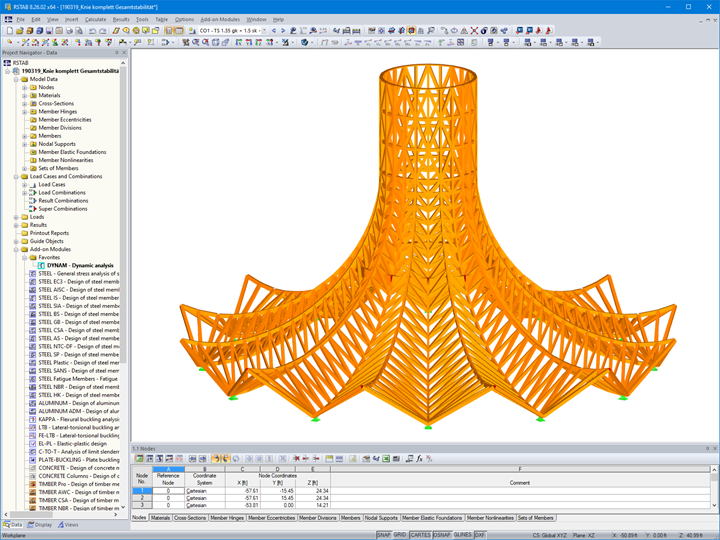

Společnost PIRMIN JUNG, která patří k zákazníkům společnosti Dlubal Software, převzala odpovědnost za statické posouzení, fyzikálně-stavební posudky a požární ochranu. Pro statické výpočty použila program RSTAB.
Konstrukce
Skládanou dřevěnou konstrukci, kterou navrhli stavební inženýři ze společnosti PIRMIN JUNG, zajišťují dřevěné tlakové prstence ve výšce 11 a 18 metrů a betonový prstenec ve spodní části. Tlakové prstence dodávají střešní konstrukci vysokou stabilitu. Pod střechou se nachází volná cirkusová aréna o průměru 32 m.

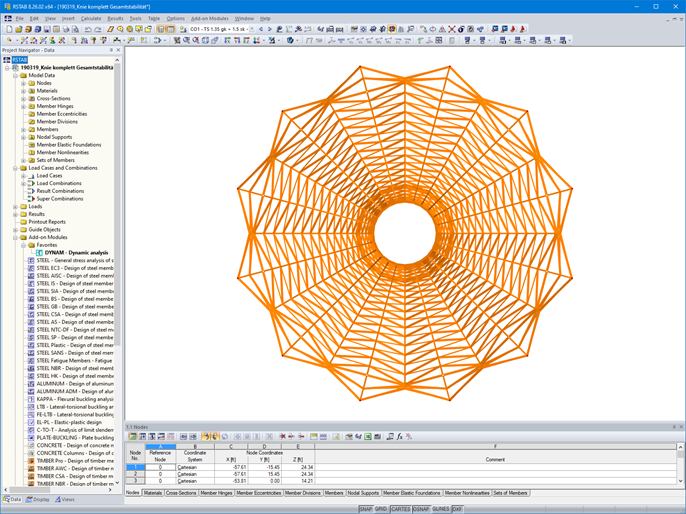

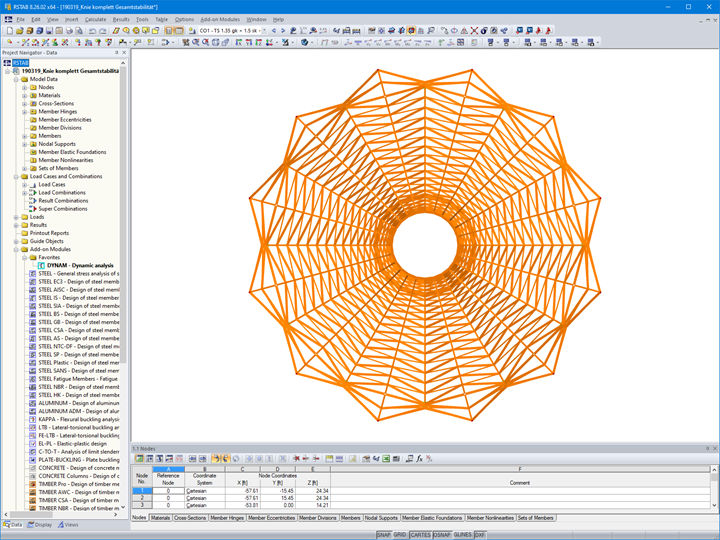

Konstrukce je rotačně symetrická a skládá se z dvanácti stejných a dvanácti zrcadlených dřevěných prvků s dvojí křivostí. Dva z těchto prvků tvoří jako pár jeden z dvanácti klínovitých střešních prvků. Ty dosedají ve žlábcích na betonový tahový prstenec. Střešní konstrukce je nahoře ukončena takzvaným „kloboukem“.
Žebra a příčná žebra jsou vyrobena z lepeného lamelového dřeva. Nahoře bylo položeno dvojité diagonální bednění z místního smrku o tloušťce 24 mm, ručně ohýbané a přibité. Střešní prvky včetně střešního bednění a šindelů byly prefabrikovány ve výrobně ze zinkového plechu. Ve výsledku vážily až čtyři tuny, „klobouk“ dokonce téměř 20 tun. Vzhledem k vysokému stupni prefabrikace bylo možné výrazně zkrátit dobu montáže na staveništi. Tím se obtěžování hlukem pro místní obyvatele a zvířata z Knieovy dětské zoologické zahrady snížilo na minimum.
Umístění projektu
Knieova dětská zoologická zahradaKlíčová slova
Skládaná dřevěná konstrukce Skořepinová konstrukce Dřevo Lepené lamelové dřevo
