瑞士拉珀斯维尔 Knies 魔法帽

Dlubal 结构设计与分析软件

  • 客户项目

客户项目

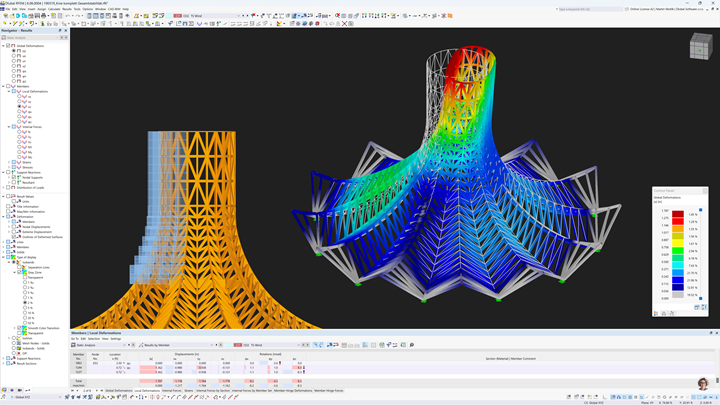

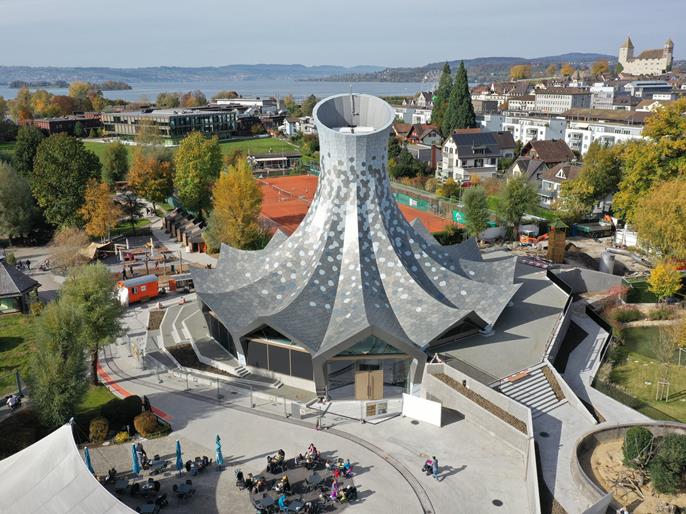

2021 年重新开放了位于苏黎世湖畔拉珀斯维尔的 Knies 儿童动物园,其中的亮点之一就是 Knies 魔法帽。 这个令人印象深刻的壳体结构为木结构建筑,高度为 26 米。

投资者
Gebrüder Knie Schweizer National Circus AG
8640 Rapperswil
Switzerland
建筑设计 Carlos Martinez Architekten
www.carlosmartinez.ch
总承包商 Ghisleni Partner AG
www.ghisleni.ch
结构设计、建筑物理学和防火设计 PIRMIN JUNG Schweiz AG
www.pirminjung.ch
木结构 Blumer-Lehmann AG
www.lehmann-gruppe.ch

模型参数

模型

这座马戏团建筑为拉珀斯维尔的儿童动物园带来了一种新的景象。 该建筑为曾经的海狮园扩建项目,扩建后成为可以举办音乐会、宴会、各种活动和马戏团表演的综合活动大厅。 建成后的建筑以其独特的建筑风格给游客留下了深刻的印象。

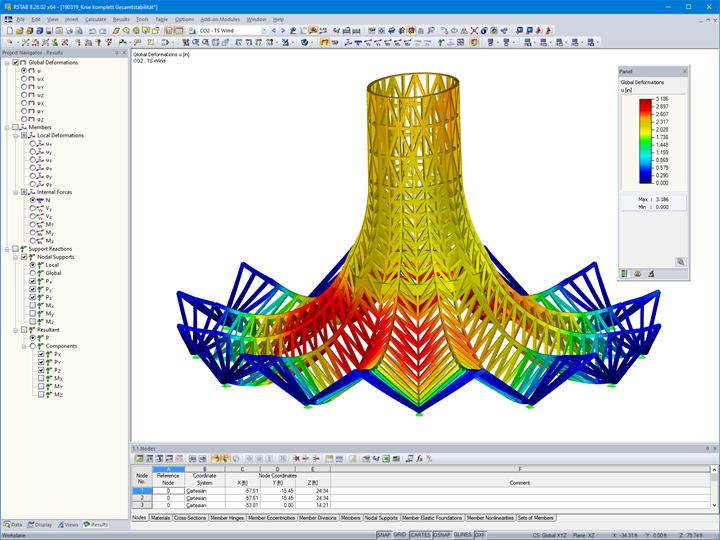

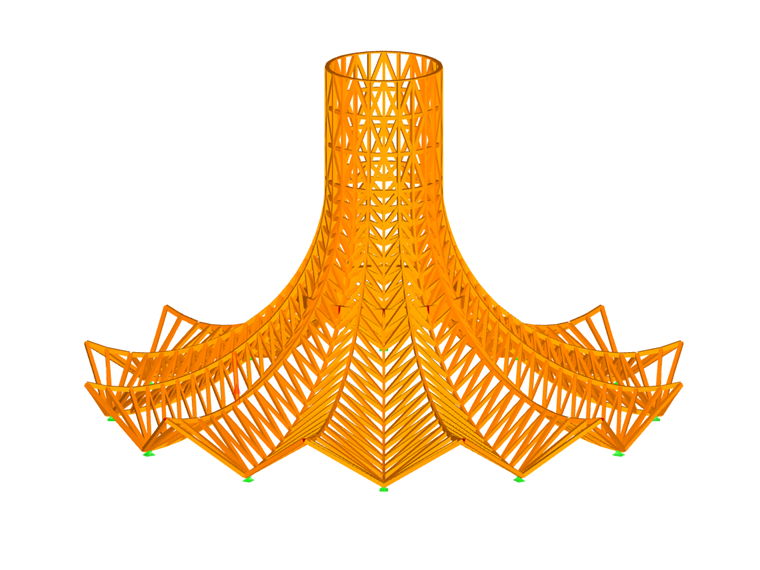

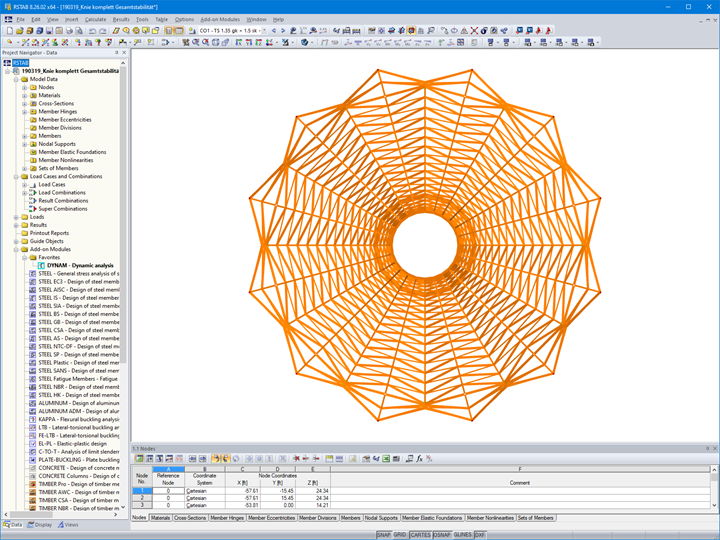

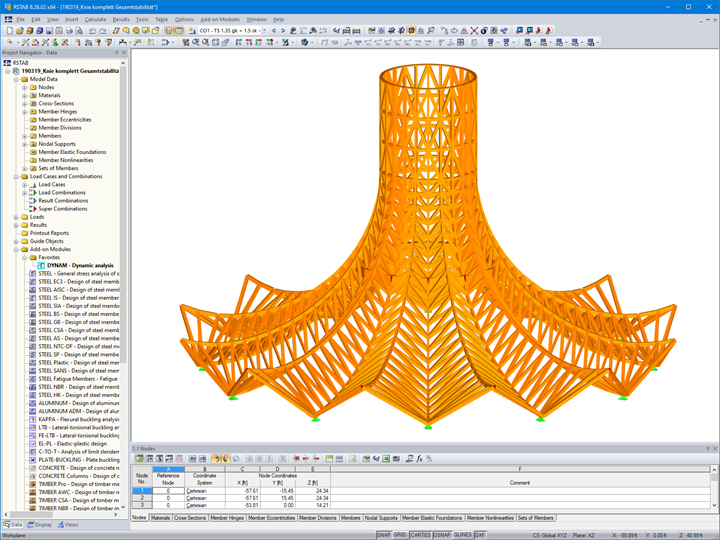

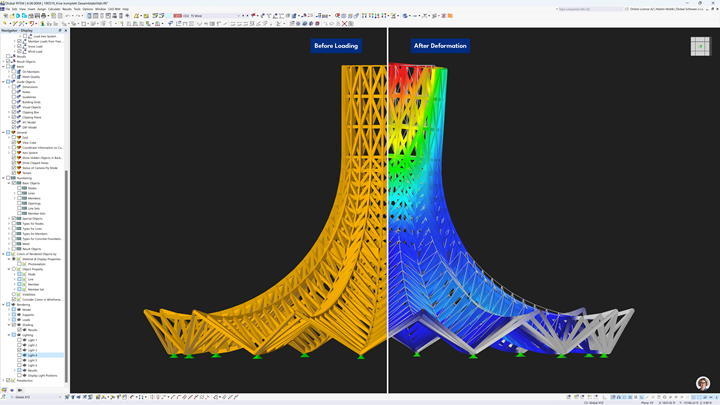

德儒巴的客户 PIRMIN JUNG 负责该项目的结构设计,以及建筑物理学设计和防火设计。 工程师们利用 RSTAB 完成了所有的结构分析和设计。

结构

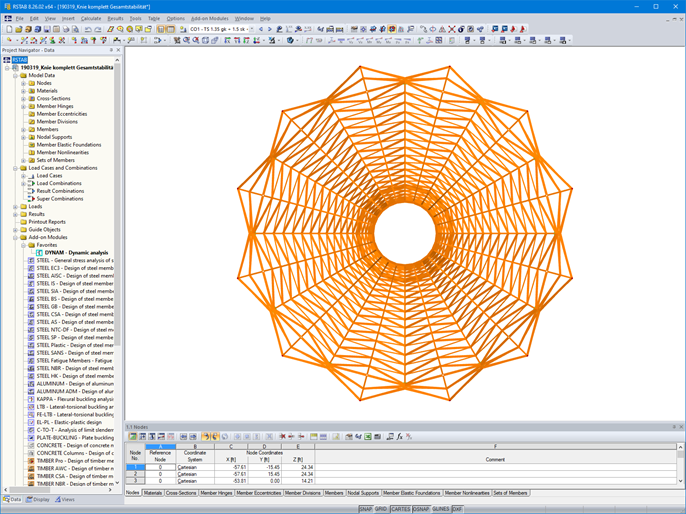

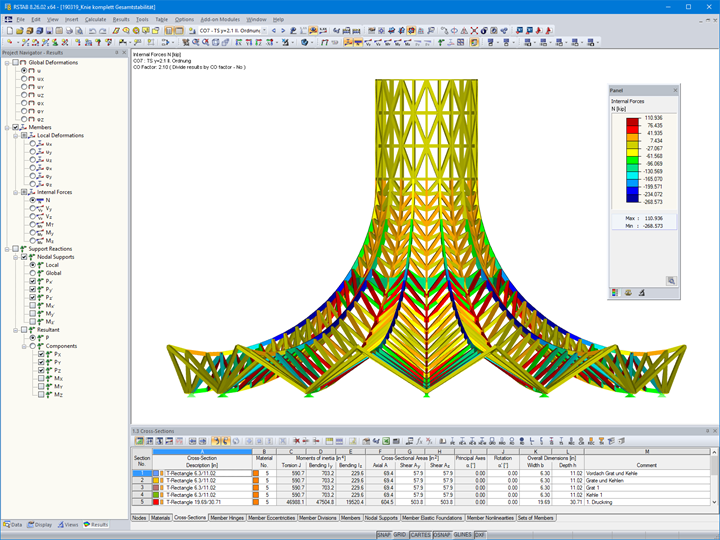

该木折板结构由 PIRMIN JUNG 设计,在 11 米和 18 米高处分别设计了木环梁,底部设计为环形混凝土结构。 这两个木环梁极大地增加了屋顶结构的稳定性。 建筑大厅直径为 32 米。

整体结构为旋转对称,共由 24 个弯曲木构件组成。 其中每两个组成一对,形成 V 形屋面。 屋面结构下部锚固在环形混凝土构件上。 上部形成一个帽子的形状。

屋面斜杆采用层板胶合木。 顶部为当地云杉制成的双层 24 毫米厚的斜杆,由手工弯曲,采用销连接。 屋顶构件是工厂预定的,包括屋面板和镀锌金属屋面瓦。 它们的总量达到 4 吨,“帽子”部分甚至重达近 20 吨。 由于采用了高度预制化方案,所以极大地缩短了施工现场的安装时间。 此外,还将施工噪音污染降低到最低水平。


项目位置

Knies Children's Zoo
Oberseestrasse 36
8640 Rapperswil-Jona
Switzerland

关键词

木折板结构 壳体结构 木结构 层板胶合木
