Le « Chapeau magique » de Knies à Rapperswil, Suisse

Calculé avec les logiciels de Dlubal

  • Projet client

Projet Client

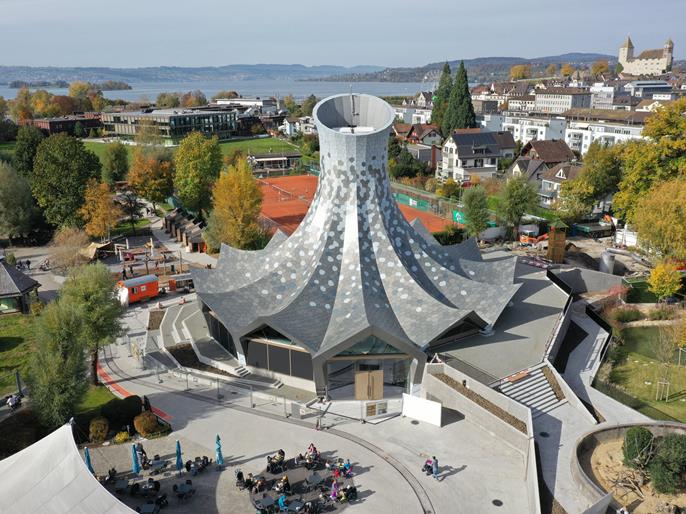

Le « Chapeau magique » de Knies s'apparente à l'attraction majeure de 2021 associée à la réouverture du « Zoo pour enfants de Knies » à Rapperswil, au bord du lac de Zurich, en Suisse. Cette impressionnante structure en coque a été réalisée avec des éléments en bois et s'élève à 26 m de hauteur.

Maître d'ouvrage
Gebrüder Knie Cirque National Suisse SA
8640 Rapperswil, Suisse
Suisse
Architecture Carlos Martinez Architectes
www.carlosmartinez.ch
Entreprise générale Ghisleni Partner SA
www.ghisleni.ch
Ingénierie structures, physique du bâtiment et protection incendie PIRMIN JUNG Suisse SA
www.pirminjung.ch
Structures en bois Blumer-Lehmann SA
www.lehmann-gruppe.ch

Paramètres du modèle

Modèle

Le nouveau bâtiment du zoo pour enfants du cirque Knie à Rapperswil apporte une bouffée d'air frais sur le site. L'ancienne arène des lions de mer étant devenue obsolète, un large terrain était désormais disponible pour la construction d'un espace destiné à accueillir des concerts, des banquets, des événements et des spectacles. Le nouveau bâtiment impressionne par son architecture singulière.

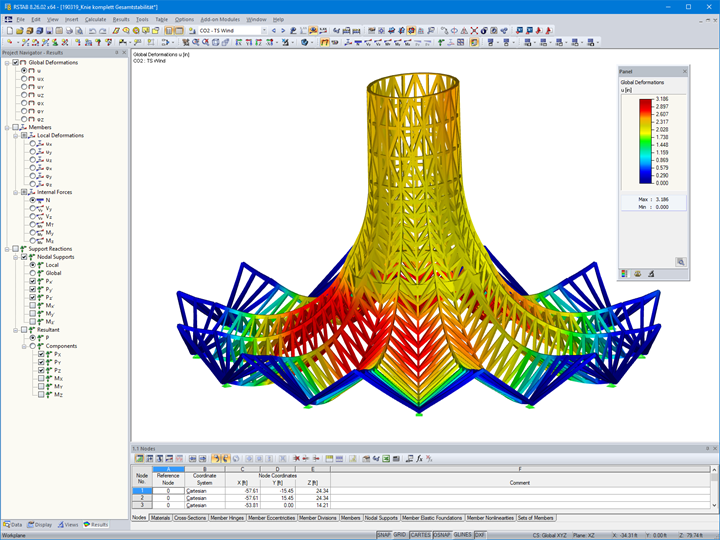

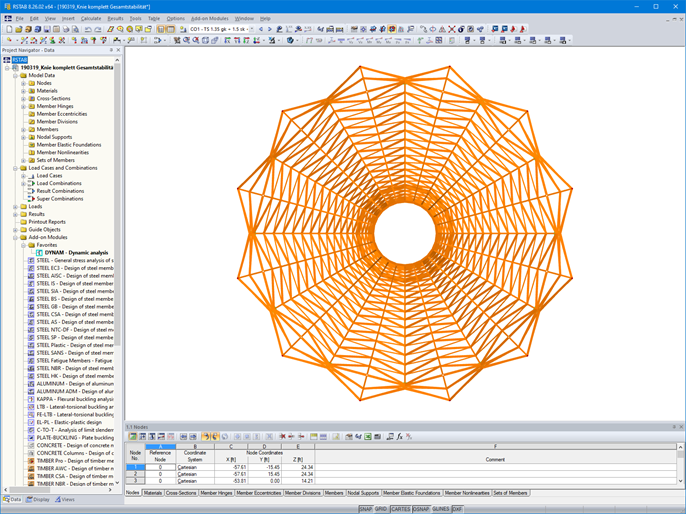

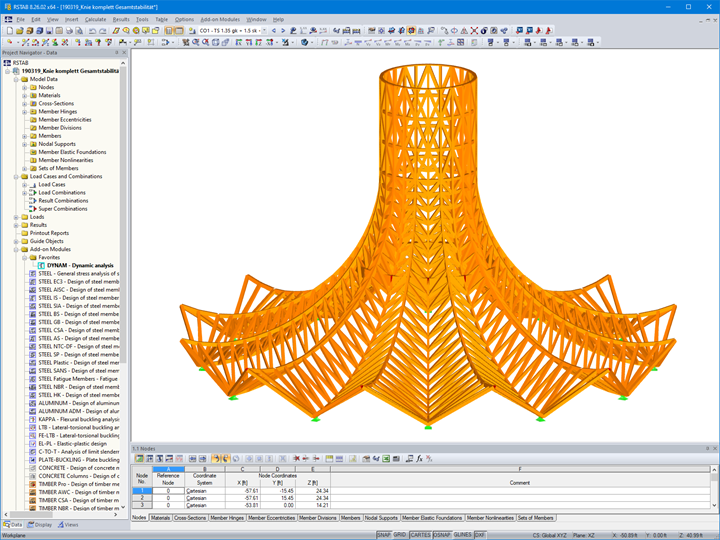

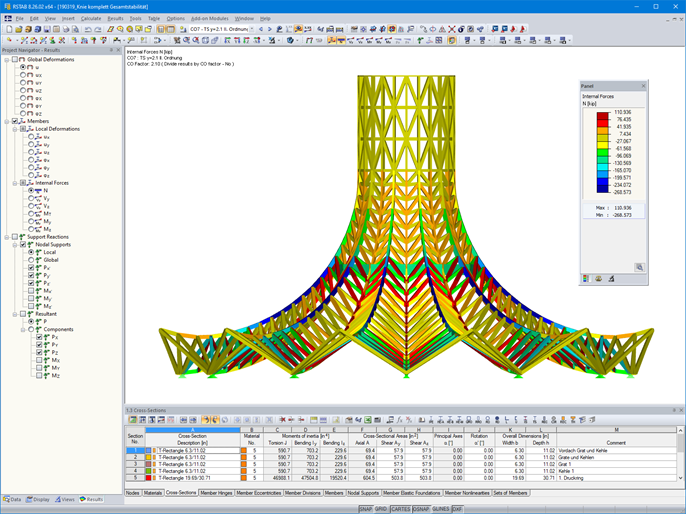

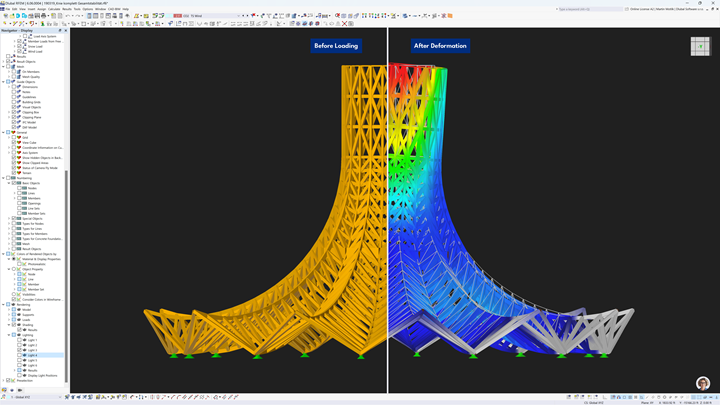

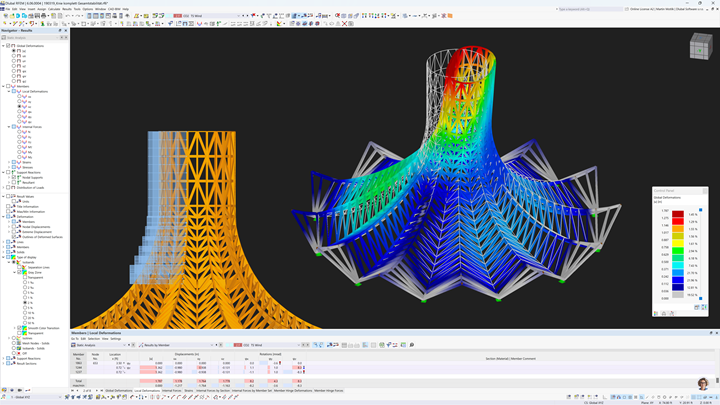

Le client de Dlubal PIRMIN JUNG était responsable du calcul et des vérifications de la structure ainsi que de la protection incendie. Le logiciel de calcul de structures filaires RSTAB a été utilisé pour le calcul de la charpente.

Structure

La structure plissée en bois, conçue par les ingénieurs structures de PIRMIN JUNG, est maintenue par des anneaux de compression en bois à des hauteurs de 11 et 18 mètres plus un anneau en béton à la base. Les anneaux de compression confèrent à la toiture une grande stabilité. La toiture abrite l'arène du cirque d'un diamètre de 32 m, qui se déploie librement.

La structure est à symétrie rotative et se compose de douze éléments en bois égaux et de douze éléments réfléchissants, chacun d'entre eux courbé à deux reprises. Deux de ces éléments forment une paire qui compose l'un des douze éléments de toiture en forme de coin. Ces éléments reposent sur l'anneau de traction du béton aux points bas de la noue. Le « chapeau » constitue l'extrémité supérieure de la toiture.

Les nervures basiques et transversales sont en bois lamellé-collé. Un coffrage à double diagonale en épicéa local de 24 mm d'épaisseur est plié et cloué à la main. Les éléments de la toiture, y compris les panneaux et les bardeaux, ont été préfabriqués en usine à partir de tôles de zinc. Ces éléments pesaient jusqu'à quatre tonnes suite à ce processus et le poids du « chapeau » avoisinait les 20 tonnes. En raison du degré élevé de préfabrication, le temps de montage sur le chantier a pu être réduit. Les nuisances sonores susceptibles de déranger les résidents et les animaux du zoo ont ainsi été considérablement réduites.


Adresse du projet

Le zoo pour enfants de Knies
Oberseestrasse 36
8640 Rapperswil-Jona
Suisse

Mots-clés

structure plissée en bois Structures à coque Bois Bois lamellé
