Sombrero de mago de Knies en Rapperswil, Suiza
Proyecto de cliente
-
02

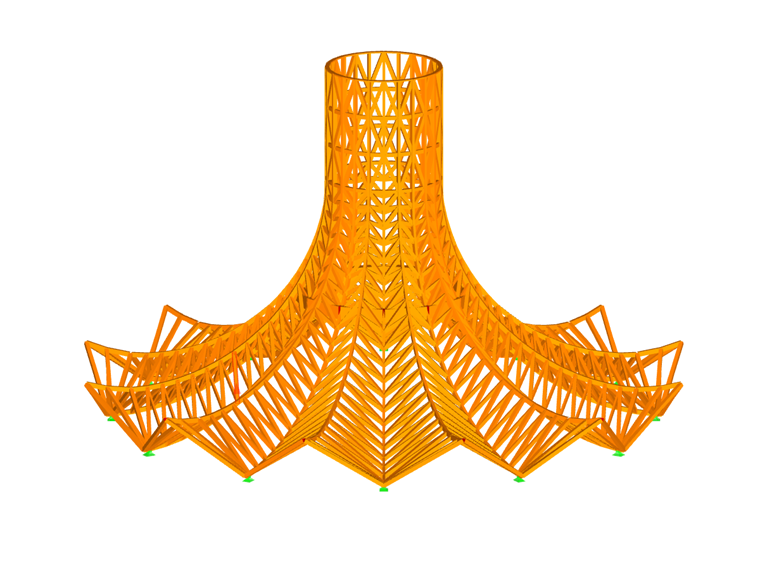

Modelo de la estructura de la cubierta en RSTAB (© PIRMIN JUNG)
-
02

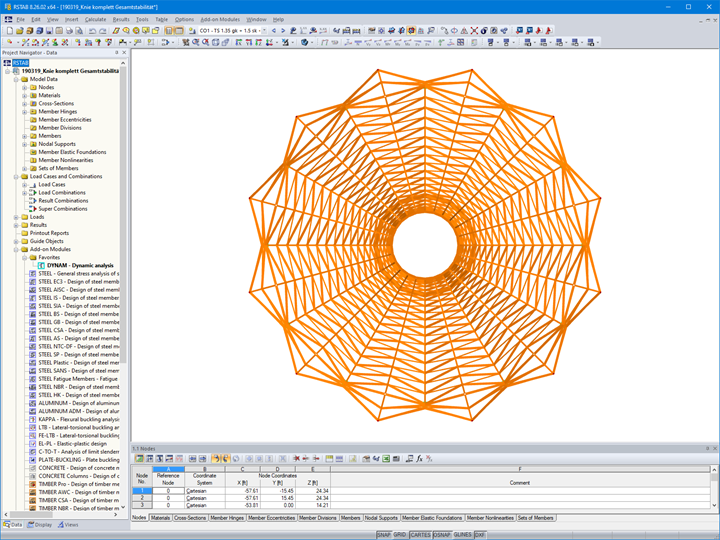

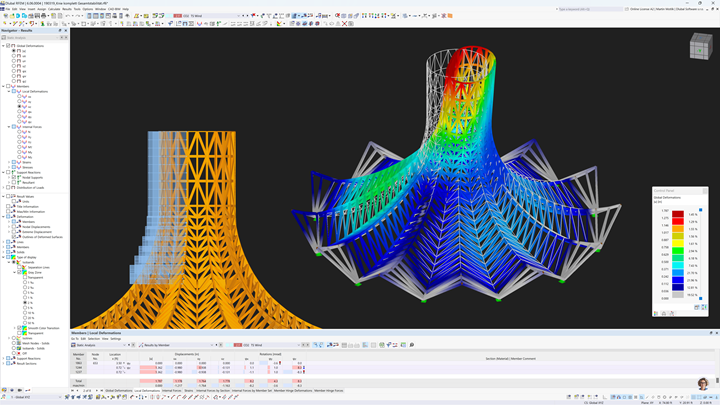

Vista superior del modelo de RSTAB (© PIRMIN JUNG)
-
02

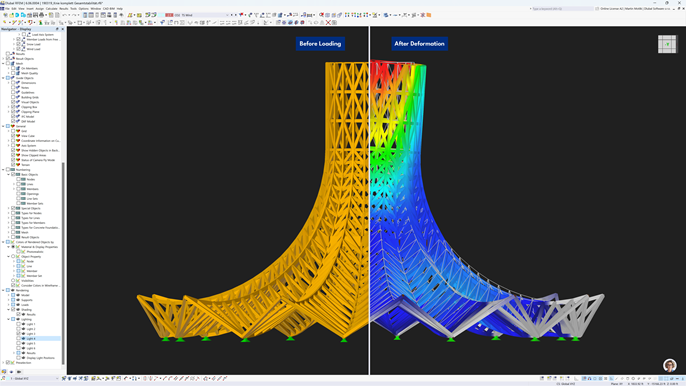

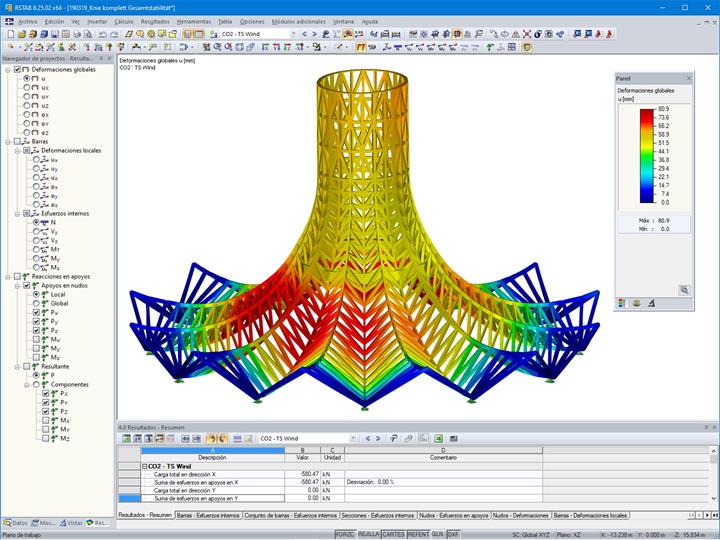

Deformaciones de la carga de viento en RSTAB (© PIRMIN JUNG)
-
02

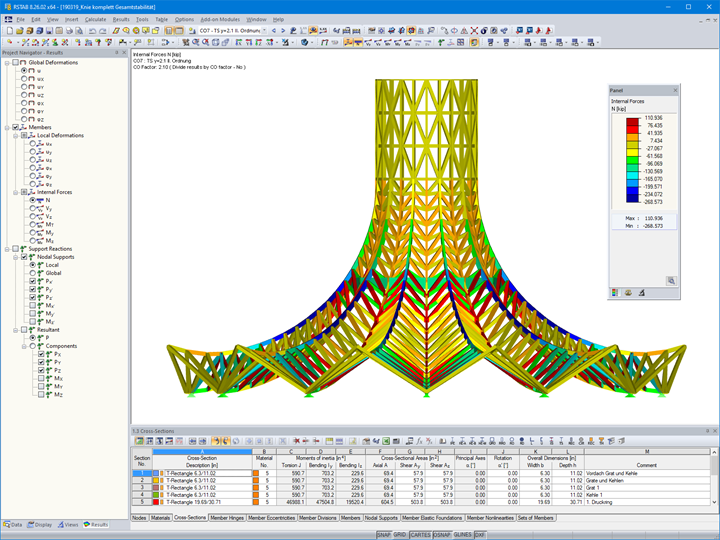

Esfuerzos internos axiles en RSTAB (© PIRMIN JUNG)
-
02

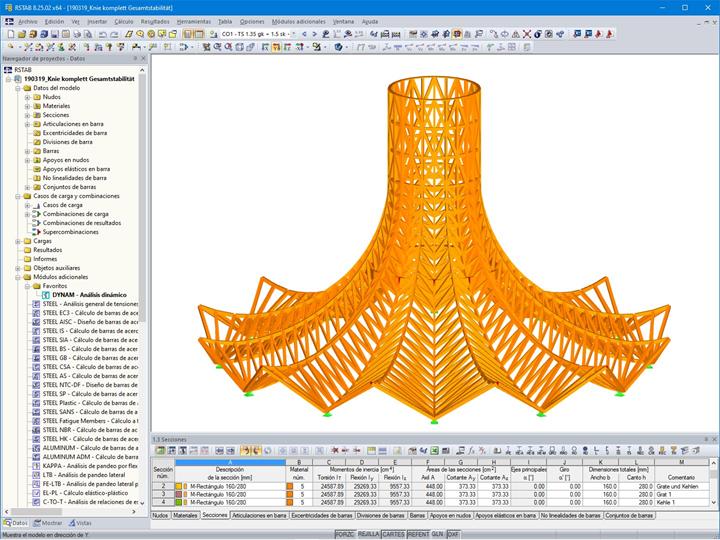

Modelo de la estructura de la cubierta en RSTAB (© PIRMIN JUNG)
-
03

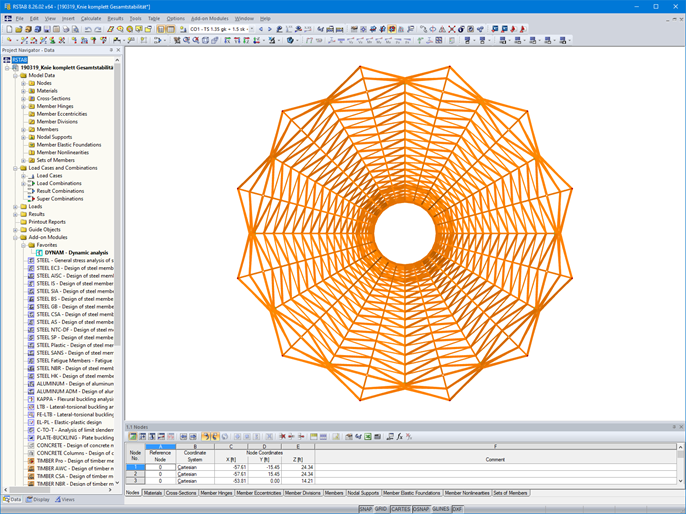

Vista superior del modelo de RSTAB (© PIRMIN JUNG)
-
03
Modelo de la estructura de la cubierta en RSTAB (© PIRMIN JUNG)
-
03

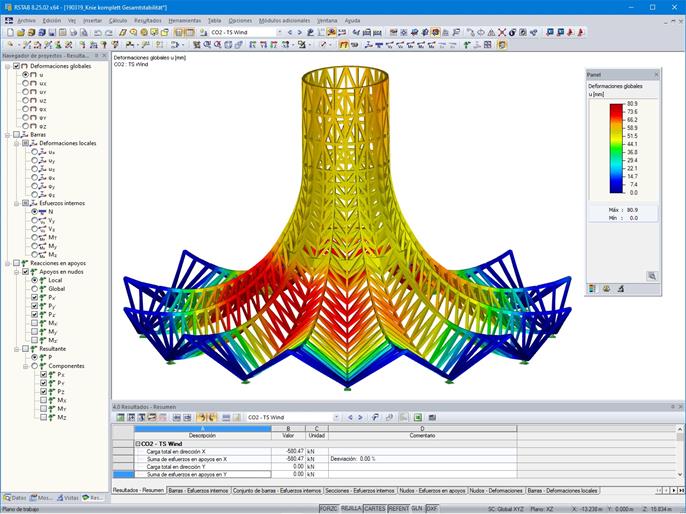

Deformaciones de la carga de viento en RSTAB (© PIRMIN JUNG)
-
03
Esfuerzos internos axiles en RSTAB (© PIRMIN JUNG)
-
03
Modelo de la estructura de la cubierta en RSTAB (© PIRMIN JUNG)
-
04
Deformaciones de la carga de viento en RSTAB (© PIRMIN JUNG)
-
04
Modelo de la estructura de la cubierta en RSTAB (© PIRMIN JUNG)
-
04
Vista superior del modelo de RSTAB (© PIRMIN JUNG)
-
04
Esfuerzos internos axiles en RSTAB (© PIRMIN JUNG)
-
04
Modelo de la estructura de la cubierta en RSTAB (© PIRMIN JUNG)
-
05
Esfuerzos internos axiles en RSTAB (© PIRMIN JUNG)
-
05
Modelo de la estructura de la cubierta en RSTAB (© PIRMIN JUNG)
-
05
Vista superior del modelo de RSTAB (© PIRMIN JUNG)
-
05
Deformaciones de la carga de viento en RSTAB (© PIRMIN JUNG)
-
05
Modelo de la estructura de la cubierta en RSTAB (© PIRMIN JUNG)

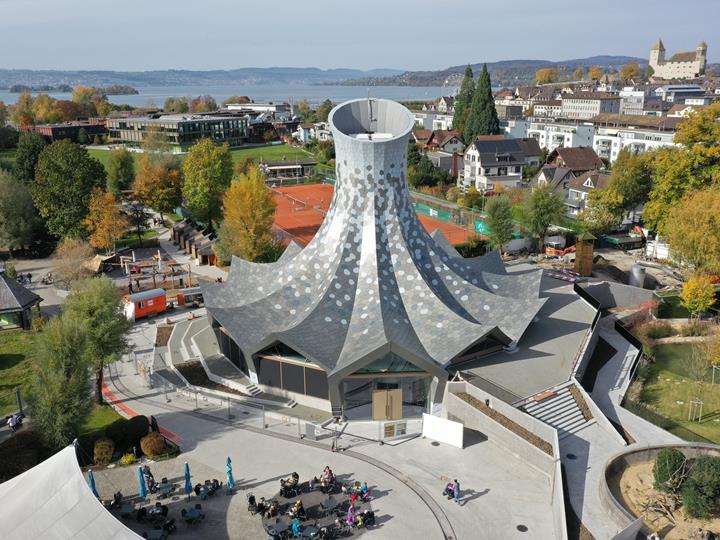

El sombrero de mago de Knies es el punto destacable de 2021 del reabierto zoológico para niños de Knies (experiencia personal de zoológico para niños) en Rapperswil en el lago de Zúrich, Suiza. La impresionante estructura de cáscara se construyó con elementos de madera y se eleva a una altura de 25 metros.
Propietario |
Gebrüder Knie Schweizer National Circus AG 8640 Rapperswil Suiza
|
Arquitectura |
Carlos Martínez Architekten www.carlosmartinez.ch |
Contratista general |
Ghisleni Partner AG www.ghisleni.ch |
Ingeniería estructural, física de la construcción y diseño contra incendios |
PIRMIN JUNG Schweiz AG www.pirminjung.ch |
Estructuras de madera |
Blumer-Lehmann AG www.lehmann-gruppe.ch |
Parámetros del modelo
Modelo
El nuevo edificio en el zoológico para niños del Circo de Knie en Rapperswil trae un soplo de aire fresco al lugar. El antiguo estadio de los leones marinos se ha vuelto obsoleto, por tanto en este sitio se puede encontrar un espacio para una sala de eventos como conciertos, banquetes, eventos y representaciones de circo. El nuevo edificio impresiona con su arquitectura única.
El cliente de Dlubal, PIRMIN JUNG, fue responsable del proyecto de la estructura, las comprobaciones físicas de la construcción y la protección contra incendios. Para el análisis y diseño de la estructura utilizaron RSTAB.
Estructura
La estructura de madera curvada, diseñada por los ingenieros estructurales de PIRMIN JUNG, se mantiene unida mediante anillos de compresión de madera a unas alturas de 11 y 18 m, y un anillo de hormigón en la parte inferior. Los anillos de compresión proporcionan a la estructura de la cubierta un grado de estabilidad alto. Bajo la cubierta se encuentra la pista del circo con un diámetro de 32 metros y un vano libre.
La estructura es simétrica rotacionalmente y consta de doce elementos de madera iguales y doce reflejados, cada uno curvado dos veces. Dos de esos elementos forman un par que hacen uno de los doce elementos de la cubierta en forma de V. Descansan sobre el anillo de tracción de hormigón en los puntos bajos de la cubierta del collar. El cierre superior de la construcción de la cubierta forma el llamado "sombrero".
Las barras de arriostramiento lateral se componen de madera laminada encolada. En la parte superior se encuentra un entramado de doble diagonal hecho de abeto local, de 24 mm de espesor, doblado y clavado manualmente. Los elementos de la cubierta, incluido el revestimiento de la cubierta y las placas, se prefabricaron de chapa galvanizada en la fábrica. Como resultado, pesaban hasta cuatro toneladas, el "sombrero" en sí pesaba casi 20 toneladas. Gracias al alto nivel de prefabricación, se pudo reducir el tiempo de montaje en la obra. Por lo tanto, se redujo al mínimo la contaminación acústica para los residentes y los animales en el zoológico infantil de Knies.
Ubicación del proyecto
Zoológico para niños de KniesPalabras clave
Estructura plegada en madera Estructura de cáscara Madera Madera laminada encolada
