Knies Zauberhut in Rapperswil, Schweiz

Realisiert mit Dlubal Software

  • Kundenprojekt

Kundenprojekt

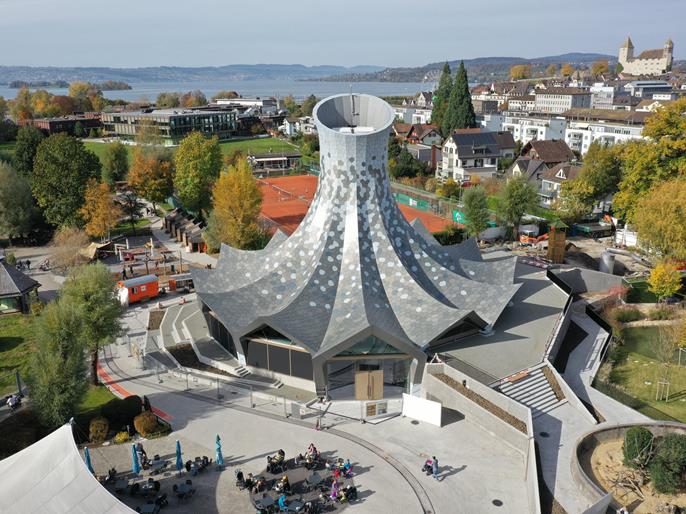

Der Knies Zauberhut ist das Highlight des 2021 wiedereröffneten "Knies Kinderzoo" in Rapperswil am Zürichsee. Das beeindruckende Schalentragwerk wurde aus Holzelementen errichtet und ragt 26 m in die Höhe.

Bauherr
Gebrüder Knie Schweizer National Circus AG
8640 Rapperswil
Schweiz
Architektur Carlos Martinez Architekten
www.carlosmartinez.ch
Generalplaner Ghisleni Partner AG
www.ghisleni.ch
Tragwerksplanung, Bauphysik und Brandschutz PIRMIN JUNG Schweiz AG
www.pirminjung.ch
Holzbau Blumer-Lehmann AG
www.lehmann-gruppe.ch

Modell-Parameter

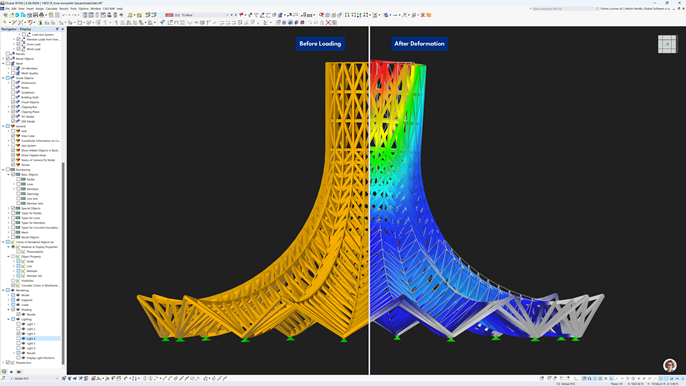

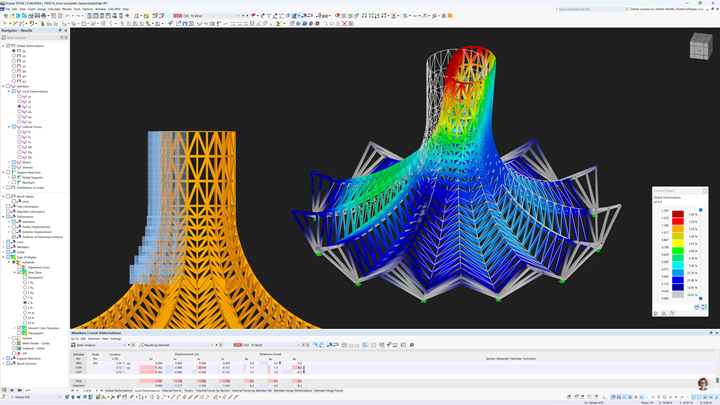

Modell

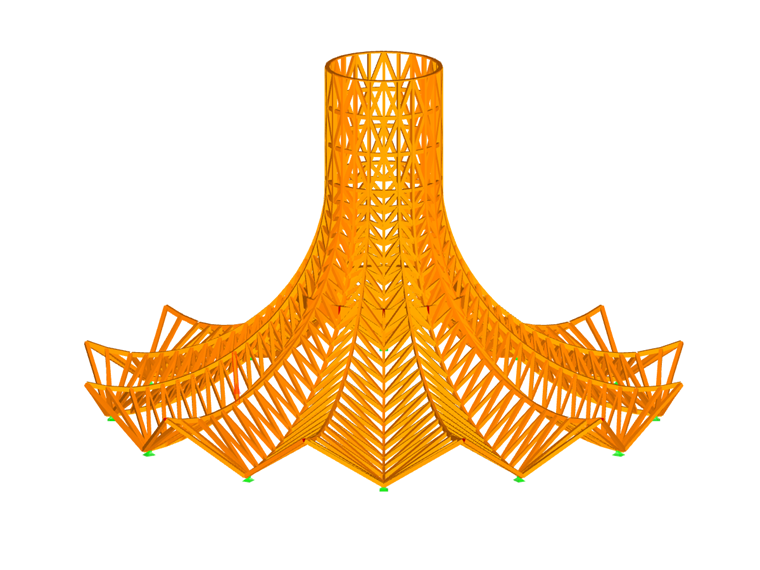

Der Neubau im Kinderzoo des Zirkus Knie in Rapperswil bringt frischen Wind auf das Gelände. Die ehemalige Seelöwen-Arena hat ausgedient, so dass an dieser Stelle eine Eventhalle mit Nutzung für Konzerte, Bankette, Veranstaltungen und Zirkusvorstellungen Platz finden kann. Das neue Gebäude besticht mit seiner einzigartigen Architektur.

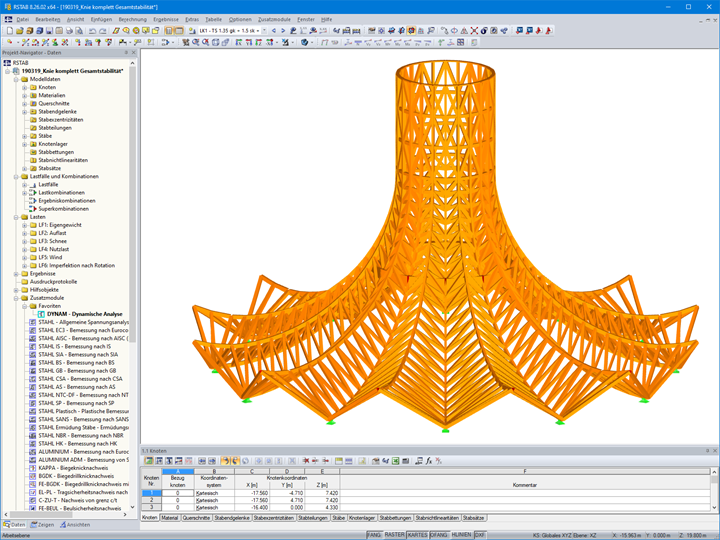

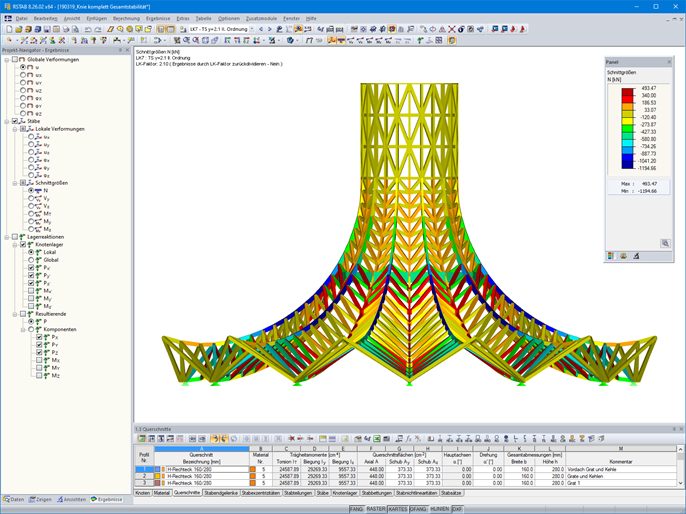

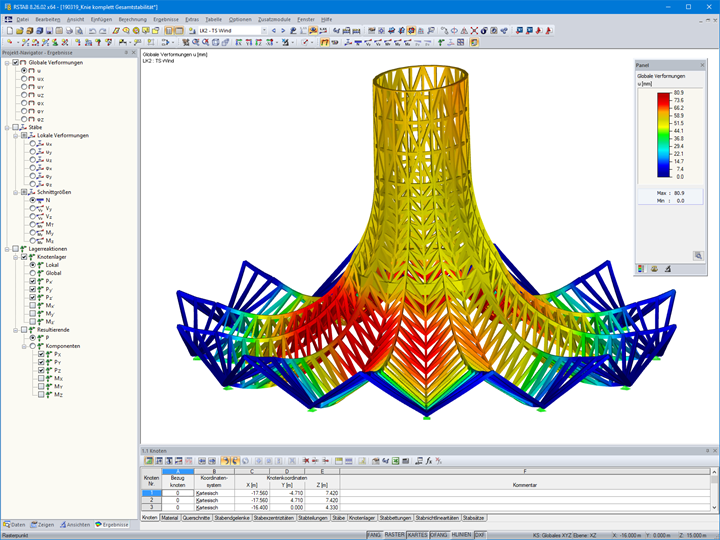

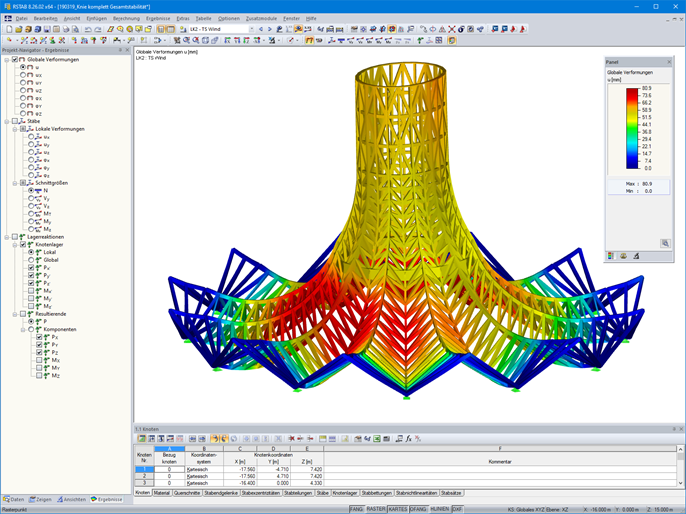

Der Dlubal-Kunde PIRMIN JUNG war für die Tragwerksplanung, die bauphysikalischen Nachweise sowie den Brandschutz verantwortlich. Bei der statischen Berechnung kam das Statikprogramm RSTAB zum Einsatz.

Konstruktion

Das Holzfaltwerk, erdacht von den Tragwerksplanern von PIRMIN JUNG, wird von Holzdruckringen in 11 und 18 Metern Höhe und unten von einem Betonring zusammengehalten. Die Druckringe verleihen der Dachkonstruktion eine hohe Stabilität. Unter dem Dach liegt die Zirkusarena mit einem Durchmesser von 32 m, die frei überspannt wird.

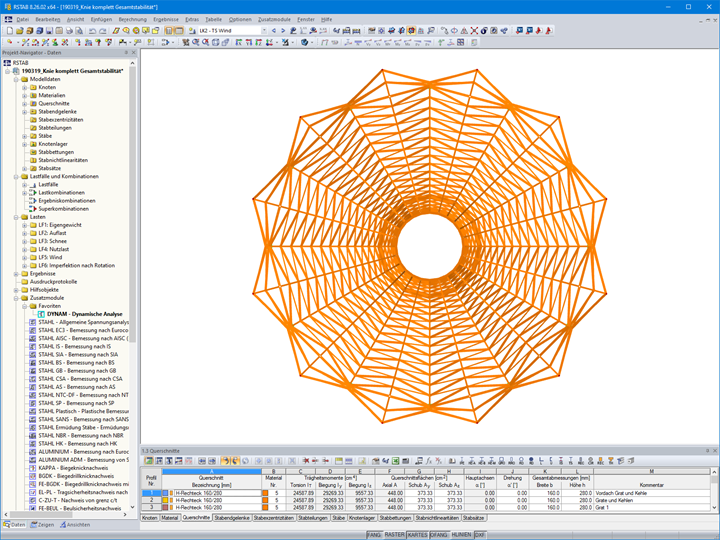

Die Konstruktion ist rotationssymmetrisch und besteht aus zwölf gleichen und zwölf gespiegelten Holzelementen, die jeweils zweifach gekrümmt sind. Zwei dieser Elemente ergeben ein Paar, das einen der zwölf keilförmigen Dachelemente bildet. Diese liegen an den Kehltiefpunkten auf dem Betonzugring auf. Den oberen Abschluss der Dachkonstruktion bildet der sogenannte „Hut“.

Die Rippen und Querrippen bestehen aus Brettschichtholz. Darauf liegt eine zweifache, 24 mm starke Diagonalschalung aus einheimischer Fichte, die händisch gebogen und vernagelt wurde. Die Dachelemente wurden inklusive Dachschalung und Dachschindeln aus Zinkblech im Werk vorgefertigt. Dadurch waren sie bis zu vier Tonnen schwer, der „Hut“ wog sogar fast 20 Tonnen. Durch den hohen Vorfertigungsgrad konnte die Montagezeit auf der Baustelle geringgehalten werden. Dadurch wurde die Lärmbelästigung für die Anwohner und die Tiere aus Knies Kinderzoo auf ein Minimum reduziert.


Projekt-Standort

Knies Kinderzoo
Oberseestrasse 36
8640 Rapperswil-Jona
Schweiz

Schlüsselwörter

Holzfaltwerk Schalentragwerk Holz Brettschichtholz
