Estalactite de bambu em Veneza, Itália
Projeto de cliente da Dlubal
O projeto "Estalactite de bambu" representou o Vietname na 16.ª edição da Bienal de Arquitetura de Veneza. A Bienal de Arquitetura de Veneza é uma exposição internacional que se realiza de dois em dois anos em Veneza (Itália), na qual participam arquitetos de todo o mundo apresentando os seus projetos.
| Cliente | Biennale di Venezia |
| Planeamento estrutural | Ergodomus Timber Engineering |
| Planeamento arquitetónico | Vo Trong Nghia (VTN) architects |
Parâmetros do modelo

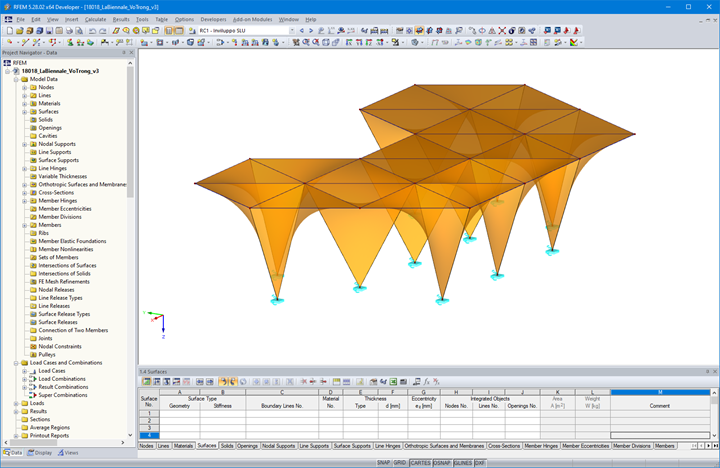

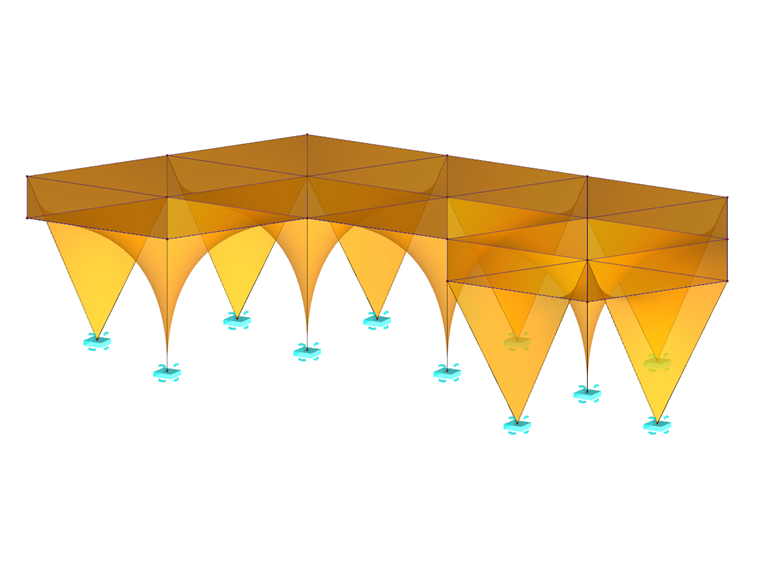

Modelo

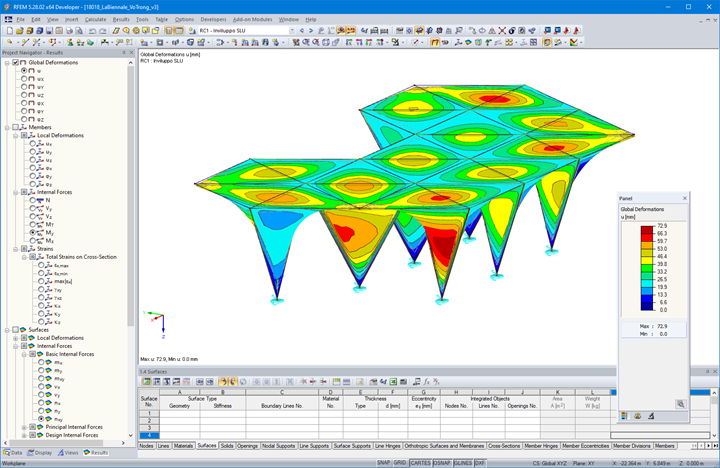

Cálculo estrutural:
A forma como o bambu foi trabalhado, dobrado e amarrado confere a esta instalação a sua forma particular, com um elevado impacto estético e grande solidez, sem a presença de pregos.

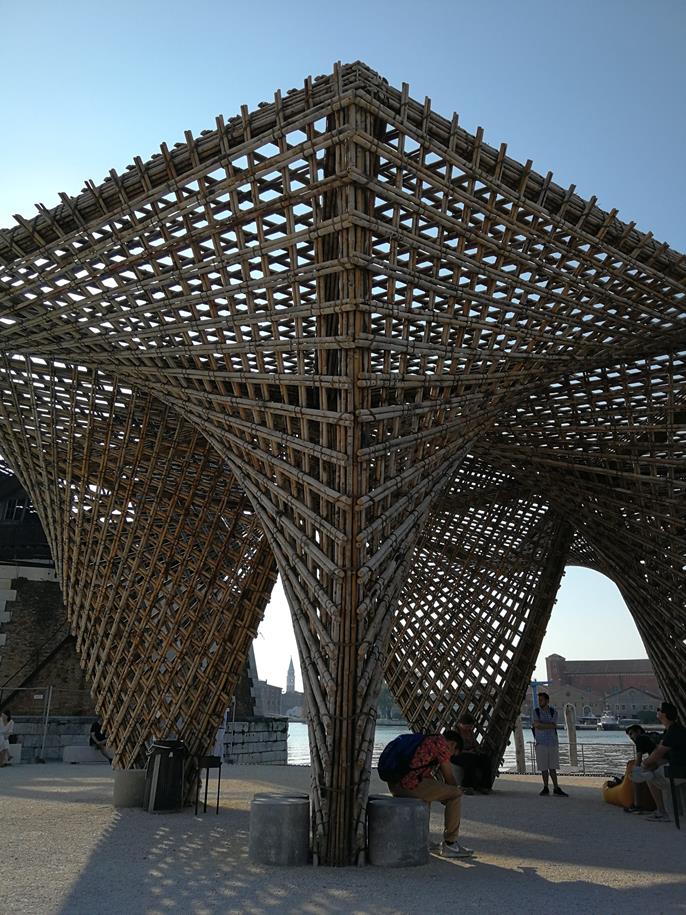

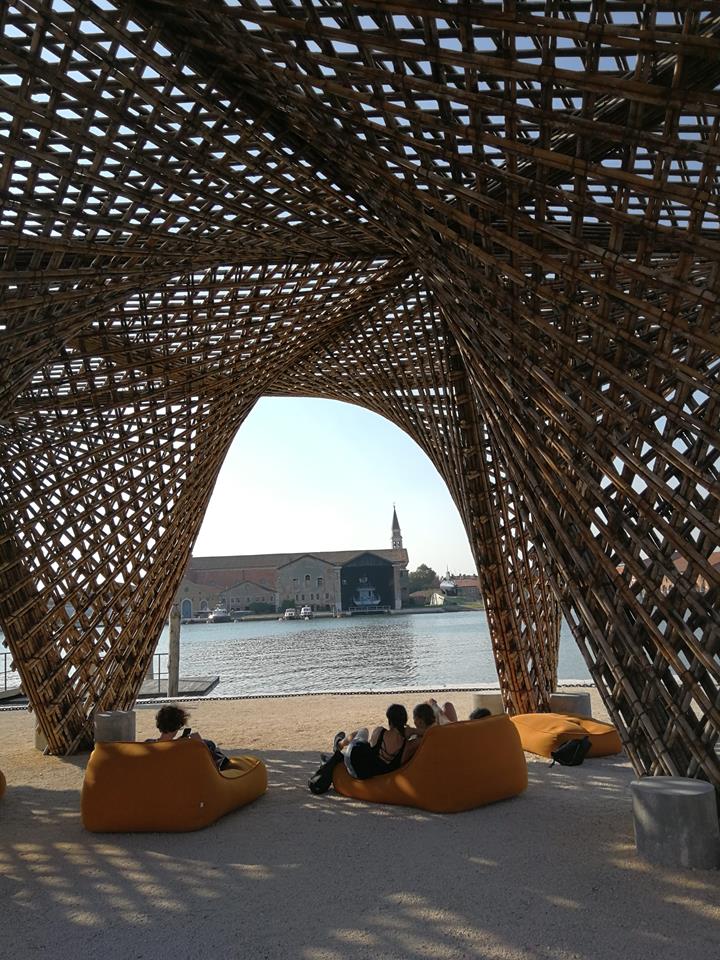

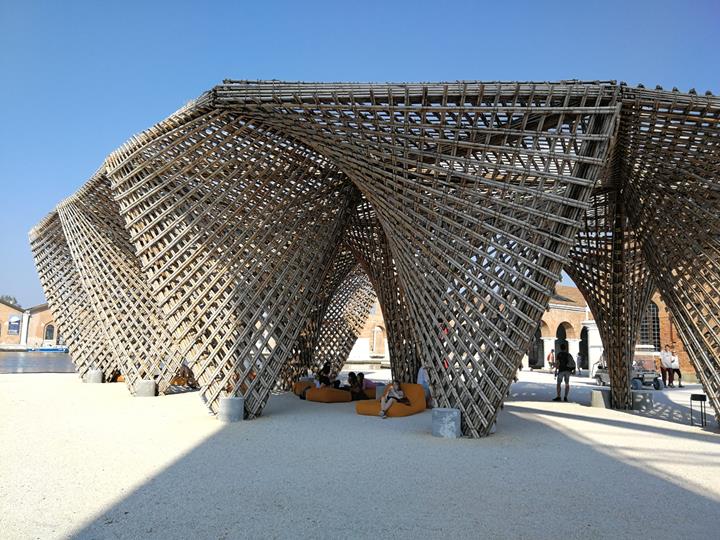

É um edifício temporário em bambu localizado no Arsenal de Veneza, com uma forma plana que pode ser inscrita num retângulo de 14,30 x 27,50 metros que atinge uma altura máxima de 6 metros. A estrutura, parecida com estalactite, é composta por uma série de módulos com um recobrimento romboidal, cuja estrutura portante é constituída por dois apoios de bambu engatados numa chapa de aço na qual foram soldados dois elementos tubulares.
A ação predominante sobre a estrutura é a do vento. Esta ação foi calculada assumindo uma superfície parcialmente opaca, uma vez que a "estalactite de bambu" é composta por uma treliça de vigas de bambu. Os balastros de betão travam a ação vertical e horizontal do vento. Uma vez que a estrutura não tem fundação, as restrições de solo foram definidas como não reativas à tração.
Local do projeto
Palavras-chave
Estrutura de bambu Estrutura de madeira Biennale di Venezia
Escreva um comentário...
Escreva um comentário...
- Visualizações 1412x
- Atualizado 14 de dezembro de 2022
