Bambusowy stalaktyt w Wenecji, Włochy
Projekt klienta
Projekt „Bambusowy stalaktyt” reprezentuje Wietnam na 16. Biennale Architektury w Wenecji. La Biennale di Architettura di Venezia to międzynarodowa wystawa odbywająca się co 2 lata w Wenecji (Włochy), w której biorą udział architekci z całego świata.
| Klient | Biennale w Wenecji |
| Obliczenia konstrukcyjne | Ergodomus Timber Engineering |
| Projekt architektoniczny | Vo Trong Nghia (VTN) Architekci |
Parametry modelu

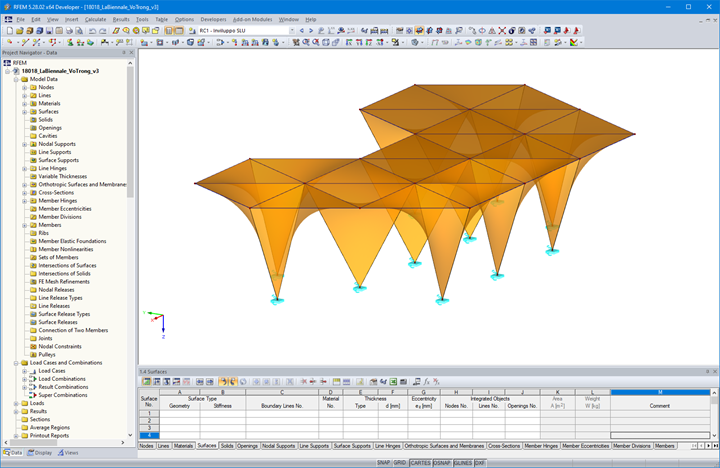

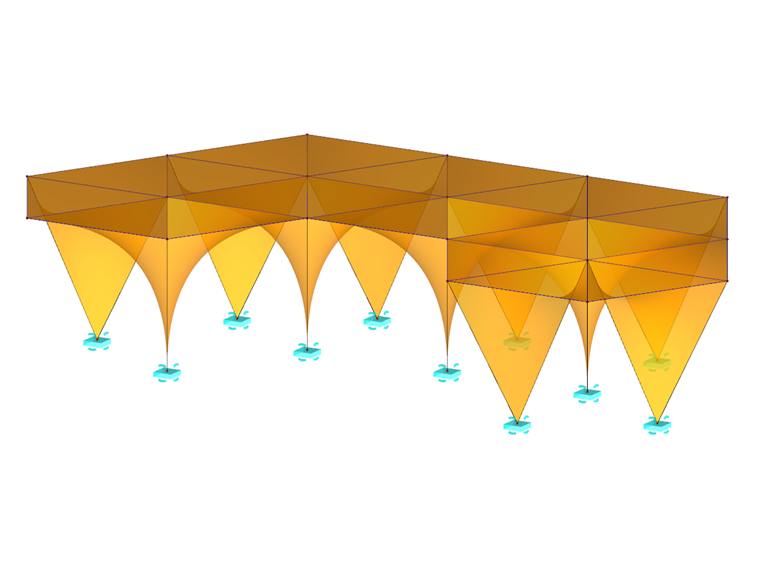

Model
Obliczenia konstrukcyjne
Sposób, w jaki bambus jest poddawany obróbce, składany i wiązany, nadaje instalacji szczególny kształt, charakteryzujący się dużą estetyką i solidnością, bez użycia gwoździ.

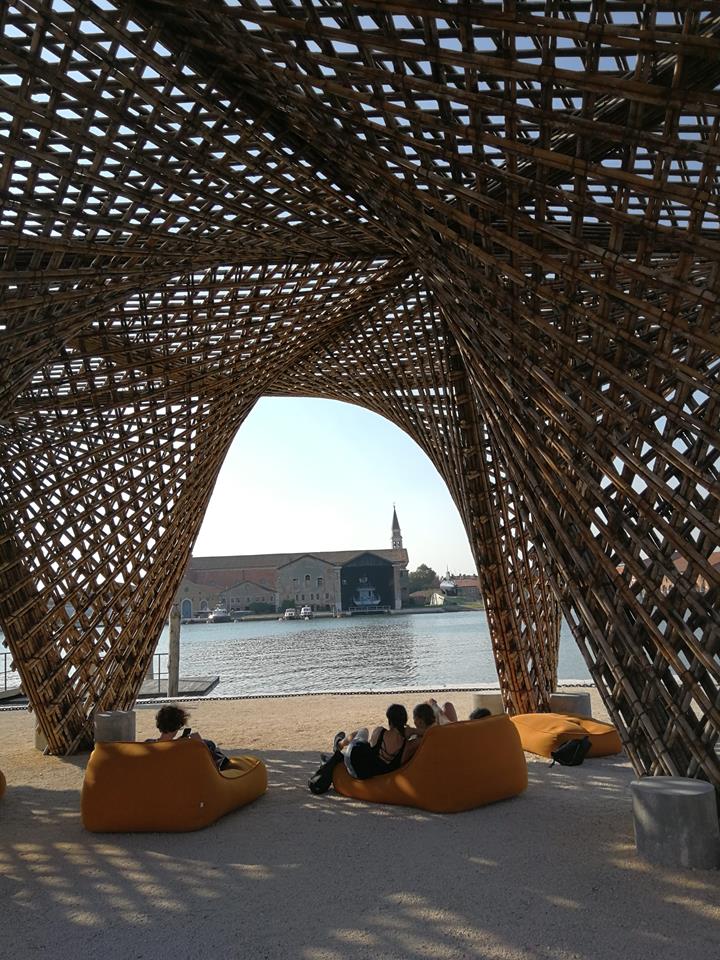

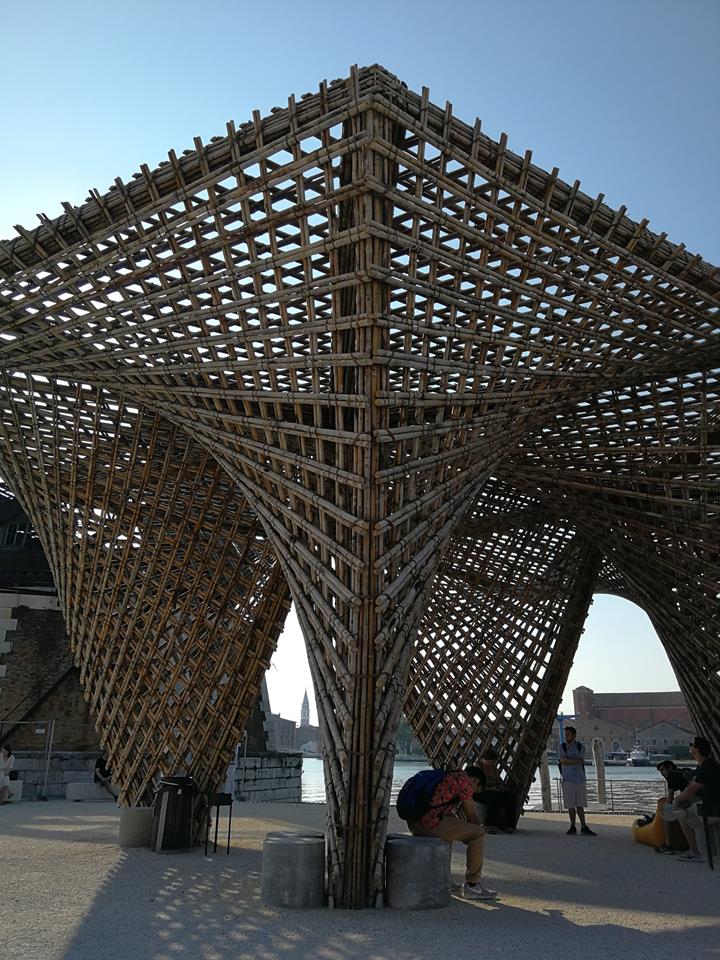

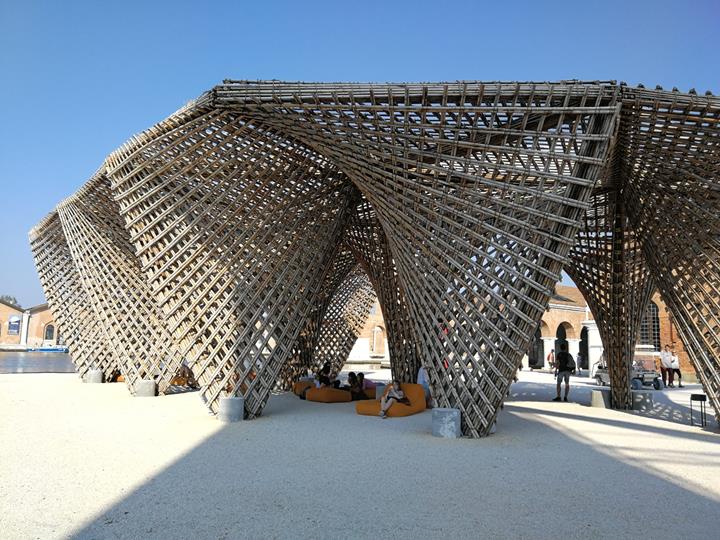

Jest to tymczasowy budynek z bambusa, znajdujący się w Arsenale w Wenecji, którego rzut można wpisać w prostokąt o wymiarach 14,30 x 27,50 m, a którego wysokość w najwyższym punkcie wynosi 6 metrów. Konstrukcja składa się z szeregu modułów z romboidalnym pokryciem. Konstrukcja nośna każdego z modułów składa się z dwóch bambusowych zastrzałów, osadzonych na stalowej płycie, na której zespawane zostały dwa elementy rurowe.

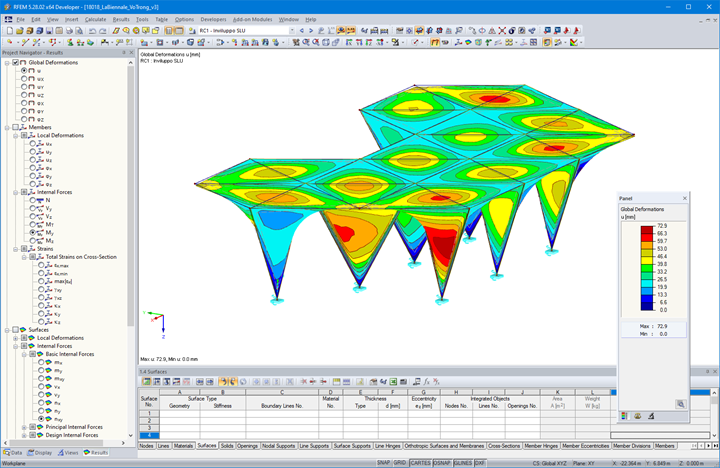

Decydującym oddziaływaniem, które może mieć wpływ na konstrukcję, jest oddziaływanie wiatru. Oddziaływanie to zostało obliczone przy założeniu ażurowej powierzchni, ponieważ „Bambusowy stalaktyt” składa się z bambusowych ścian ażurowych. Betonowe balasty powstrzymują pionowe i poziome działanie wiatru. Podpory stropowe również zdefiniowano jako odporne na rozciąganie, ponieważ budynek nie ma fundamentów.
Lokalizacja projektu
Słowa kluczowe
Konstrukcja bambusowa Konstrukcja drewniana Biennale w Wenecji
