«Бамбуковый сталактит» в Венеции, Италия
Проект заказчика
На 16-й выставке Biennale di Architettura команда из Вьетнама представила проект «Бамбуковый сталактит». Biennale di Architettura – это международная архитектурная выставка, которая проводится раз в два года в Венеции. В ней принимают участие архитекторы со всего мира.
| Заказчик | Венецианская биеннале |
| Расчёт конструкций | Ergodomus Timber Engineering |
| Архитектурный проект | Vo Trong Nghia (VTN) architects |
Параметры модели

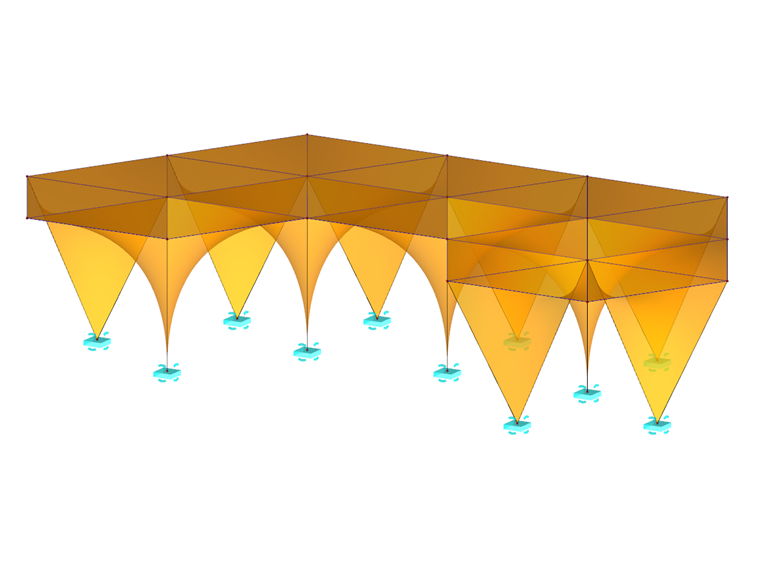

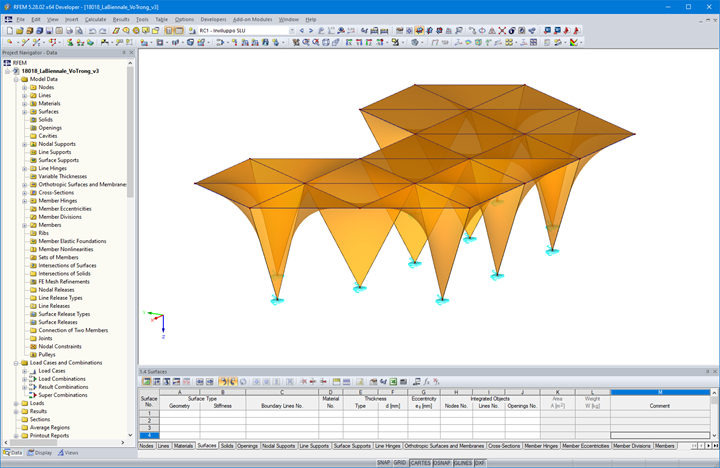

Модель
Расчёт конструкции:
Способ обработки, складывания и связывания стеблей бамбука обеспечивает большую прочность конструкции без использования гвоздей, а также создаёт особую эстетичную форму инсталляции.

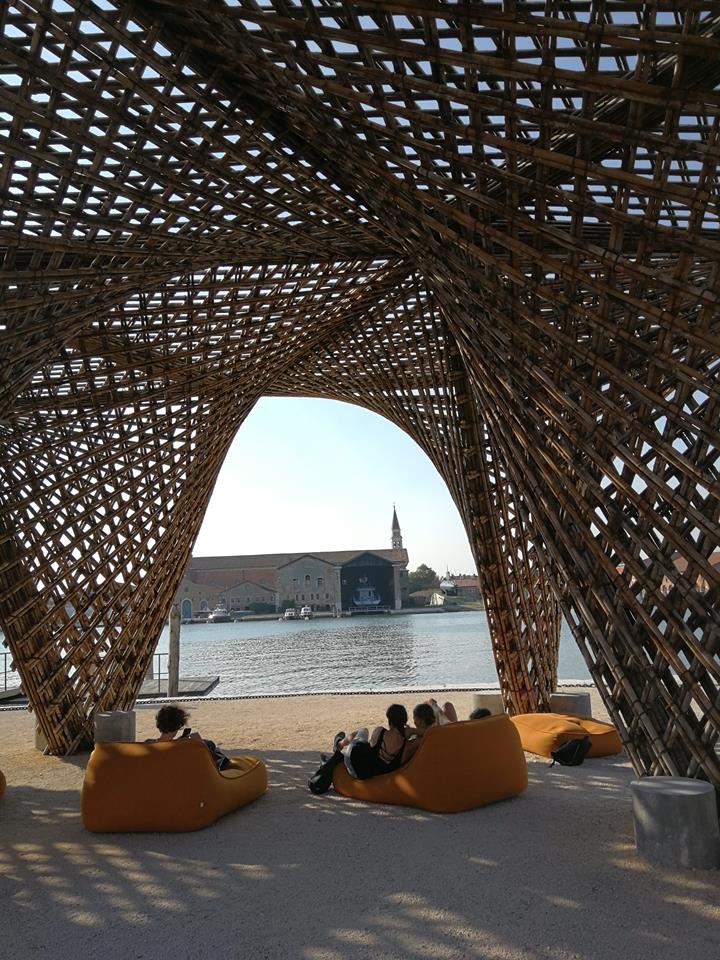

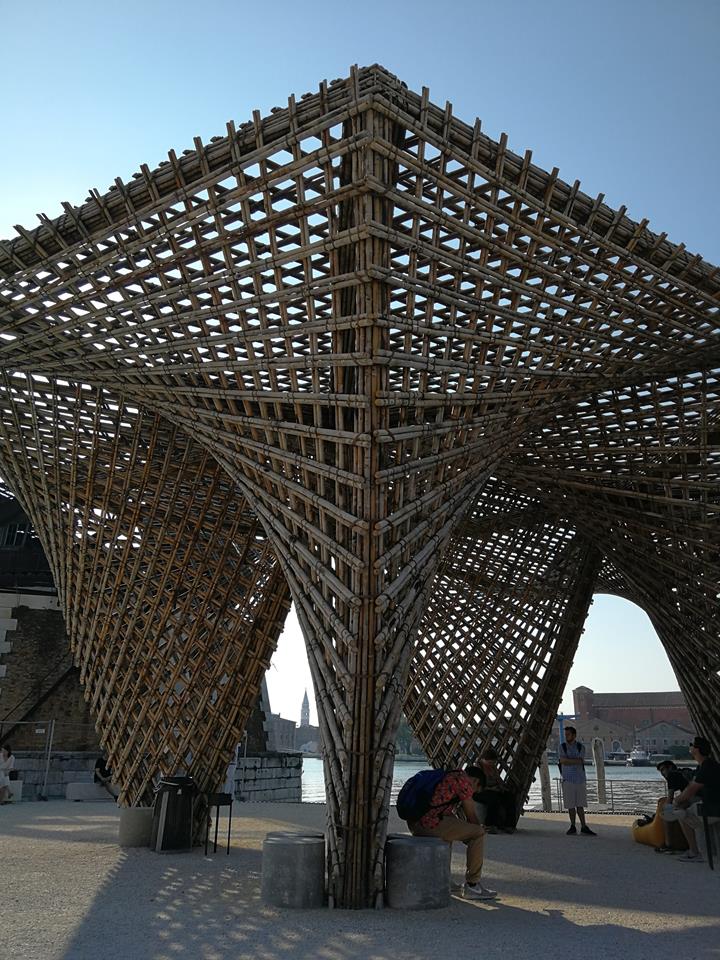

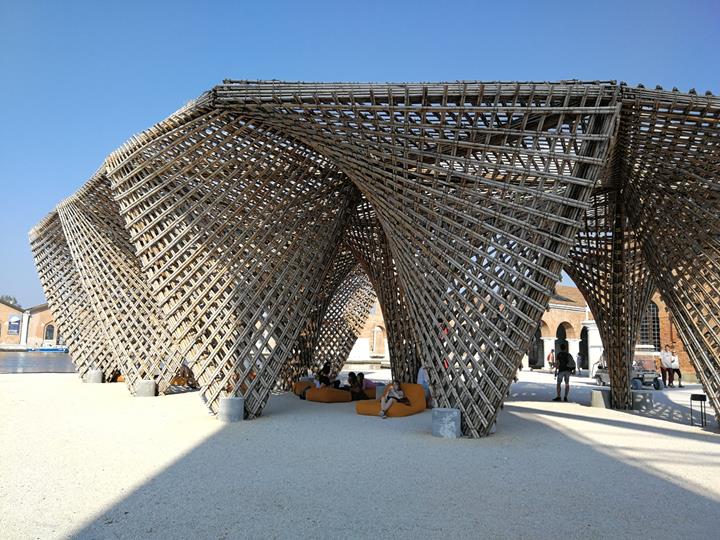

Это временное сооружение из бамбука, расположенное на территории бывшего венецианского арсенала. Площадь её основания можно вписать в прямоугольник 14,30 x 27,50 метра, а её высота достигает 6 м. Сталактитоподобная конструкция состоит из ряда модулей с ромбовидным покрытием. Несущую конструкцию каждого модуля образуют две бамбуковые стойки, закрепленные на стальной пластине, к которой приварены два трубчатых элемента.

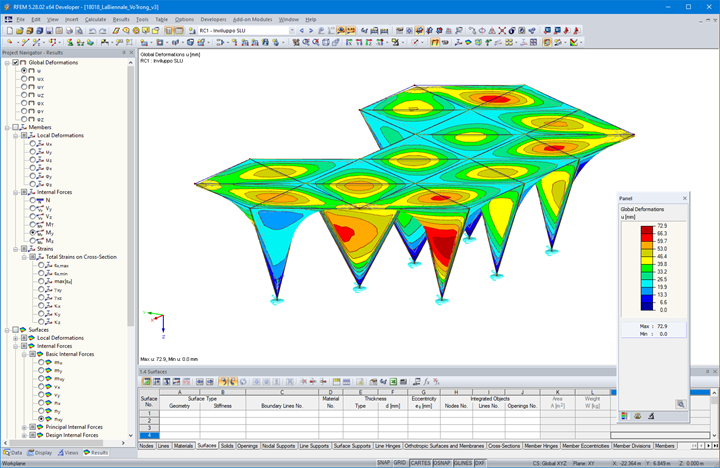

Преобладающее воздействие на конструкцию – ветровое. Это воздействие было рассчитано с учётом решётчатой поверхности (конструкция состоит из связанных крест-накрест бамбуковых балок). Бетонный балласт компенсирует вертикальное и горизонтальное воздействие ветра. Поскольку конструкция не имеет фундамента, опоры на грунт были определены как не реагирующие на растяжение.
Расположение проекта
Ключевые слова
Бамбуковая конструкция Текстура древесины Венецианская биеннале
