Bamboo stalactite a Venezia, Italia
Progetto cliente
Il progetto “Bamboo stalactite” ha rappresentato il Vietnam alla 16esima edizione de La Biennale di Architettura di Venezia. La Biennale di Architettura di Venezia è una mostra internazionale che si tiene ogni 2 anni a Venezia (Italia), alla quale partecipano architetti di tutto il mondo, presentando i loro progetti.
| Committente | Biennale di Venezia |
| Progettazione strutturale | Ergodomus Timber Engineering |
| Progettazione architettonica | Vo Trong Nghia (VTN) architects |

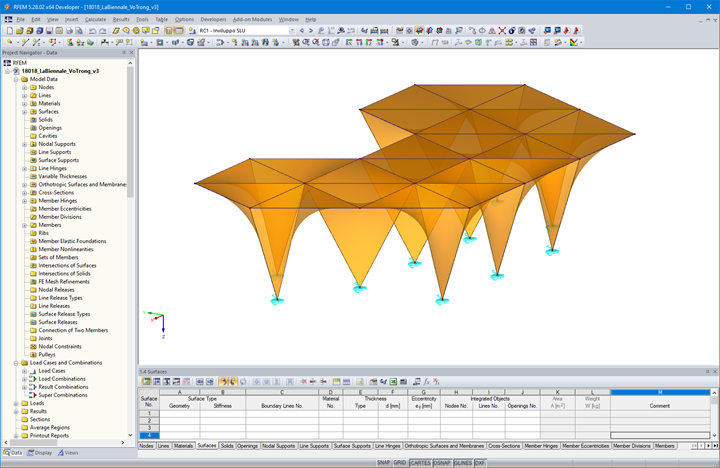

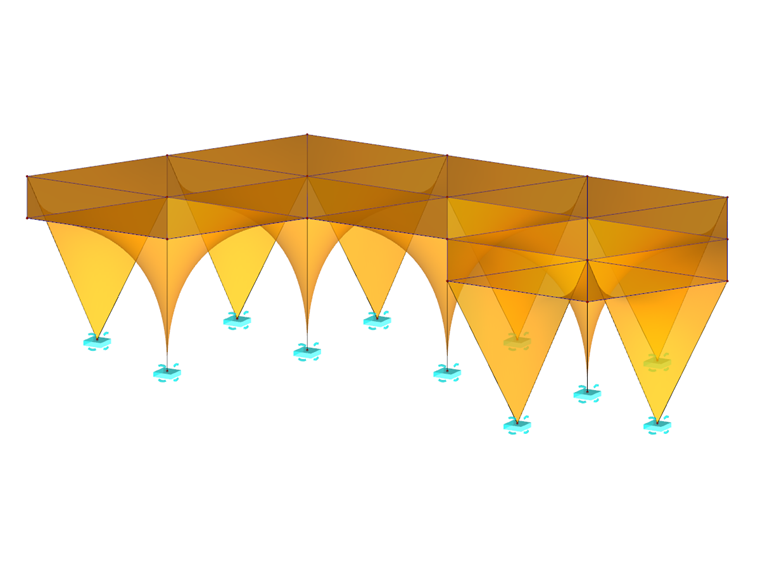

Parametri del modello
Modello

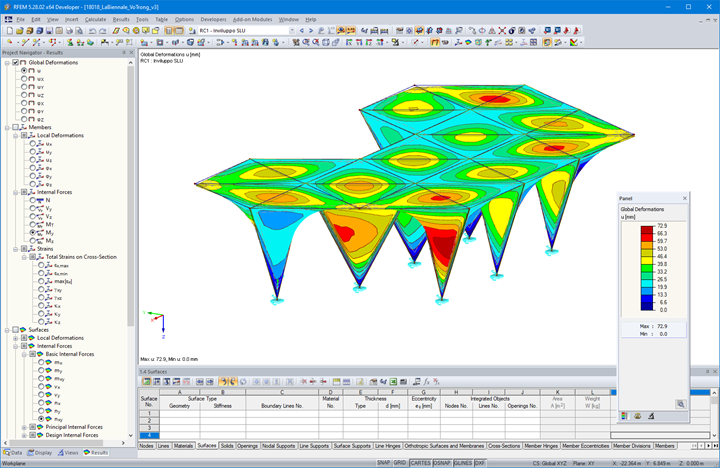

Progettazione Strutturale:

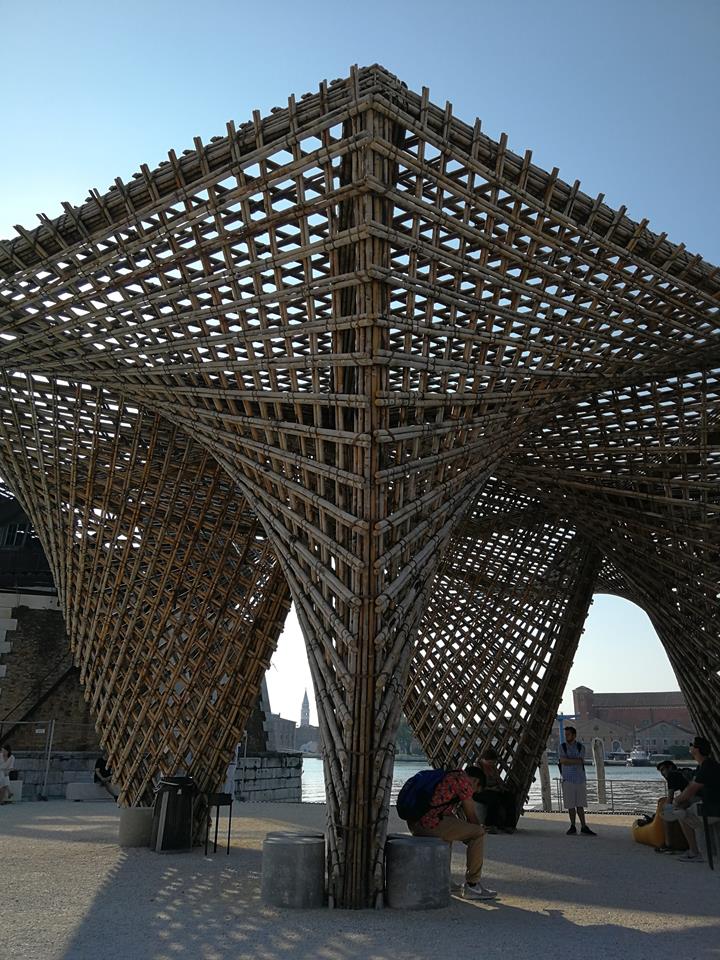

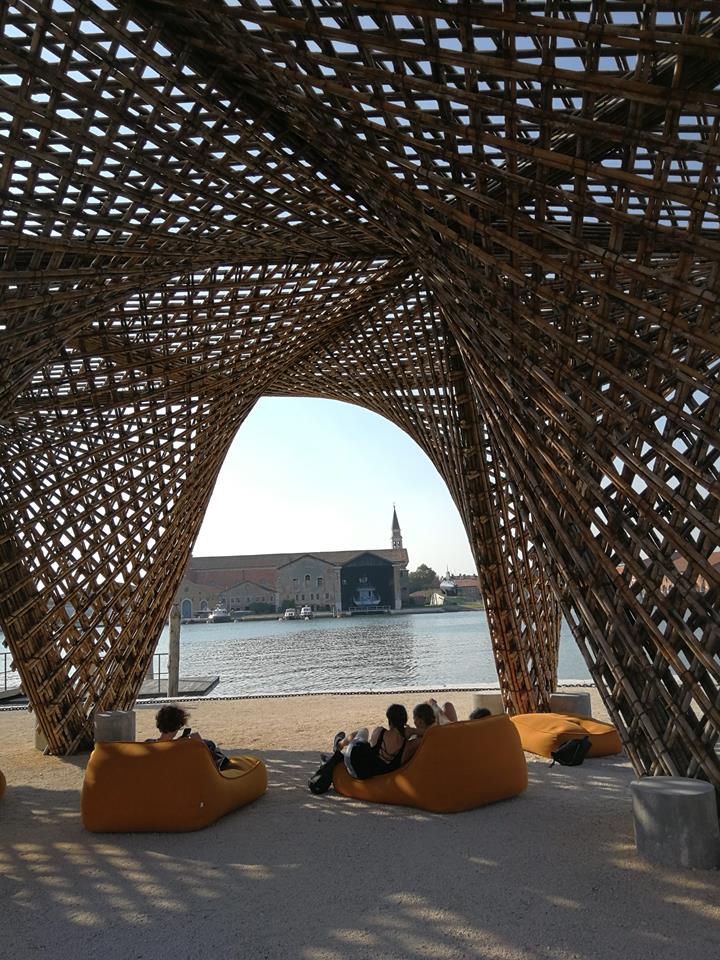

Il modo in cui il bamboo è lavorato, piegato e legato dona a questa installazione la sua particolare forma, di alto impatto estetico e dalla grande solidità, senza la presenza di chiodi.

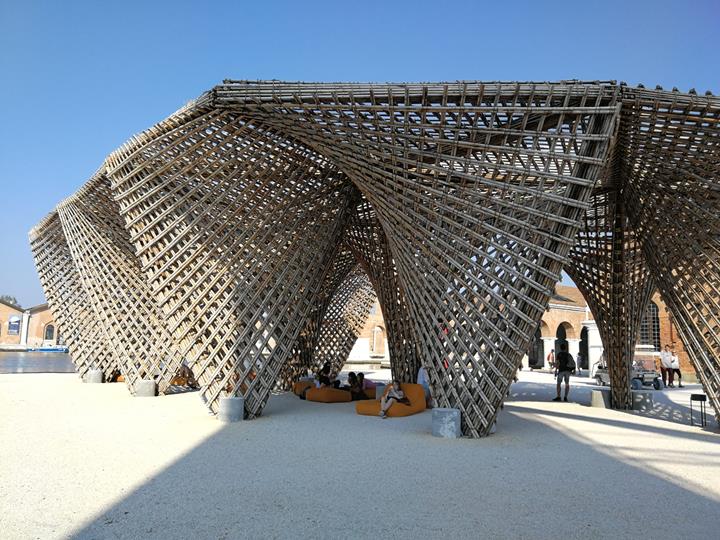

Si tratta di un fabbricato temporaneo in bamboo ubicato all’Arsenale di Venezia, con forma in pianta inscrivibile in un rettangolo di 14.30 x 27.50 metri che raggiunge un’altezza massima di 6 metri. La struttura è composta da una serie di moduli aventi copertura romboidale, la cui struttura portante è costituita da due puntoni di bamboo che si innestano su una piastra in acciaio, dove sono stati saldati due elementi tubolari.
L’azione prevalente sulla struttura è quella del vento. Quest’azione è stata calcolata assumendo una superficie parzialmente opaca, poichè “Bamboo stalactite” è composto da un reticolo di travi di bamboo. Delle zavorre in calcestruzzo trattengono l’azione verticale e orizzontale del vento. Poiché la struttura è priva di fondazione, i vincoli a terra sono stati definiti come non reagenti a trazione.
