Stalactite de bambou à Venise, Italie
Projet Client
Le projet « Stalactite de bambou » a représenté le Vietnam à la 16e édition de la Biennale d'architecture de Venise. La Biennale di Architettura di Venezia est une exposition internationale qui a lieu tous les deux ans à Venise (Italie), à laquelle participent des architectes du monde entier et présentent leurs projets.
| Propriétaire | Biennale di Venezia |
| Calcul de structure | Ergodomus Timber Engineering |
| Architecture du bâtiment | Vo Trong Nghia (VTN) architects |
Données du modèle

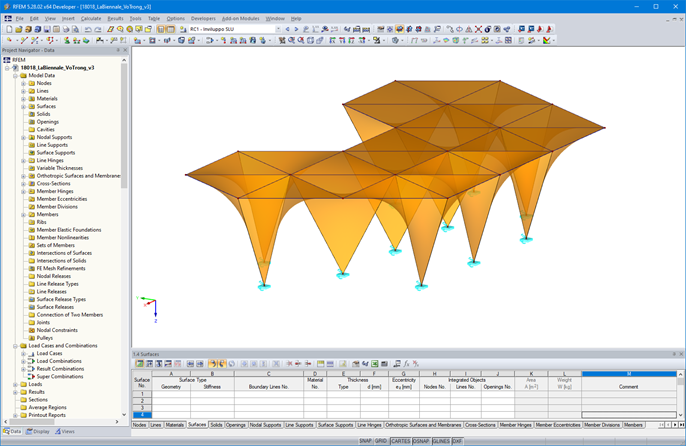

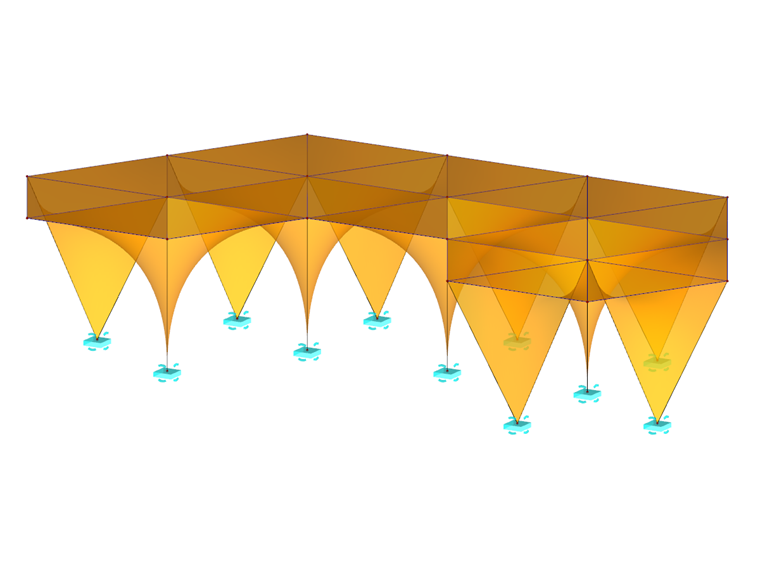

Modèle
Calcul de structure :
La manière dont le bambou est travaillé, plié et attaché donne à cette installation sa forme particulière, avec un impact esthétique élevé et une grande solidité, sans la présence de clous.

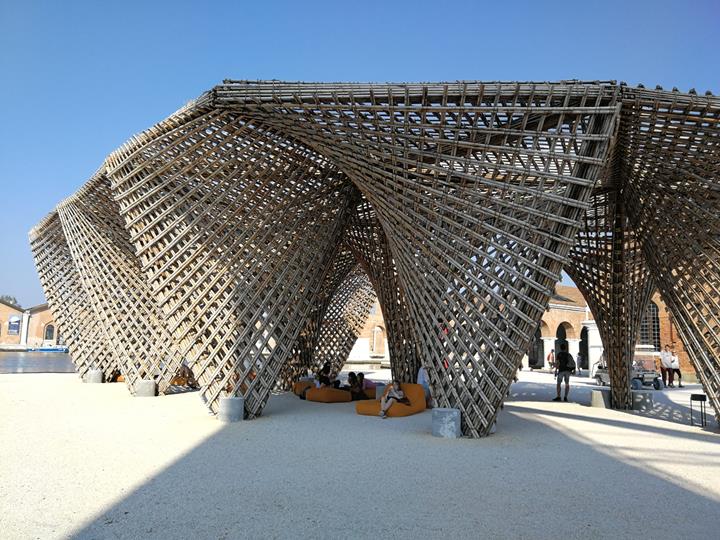

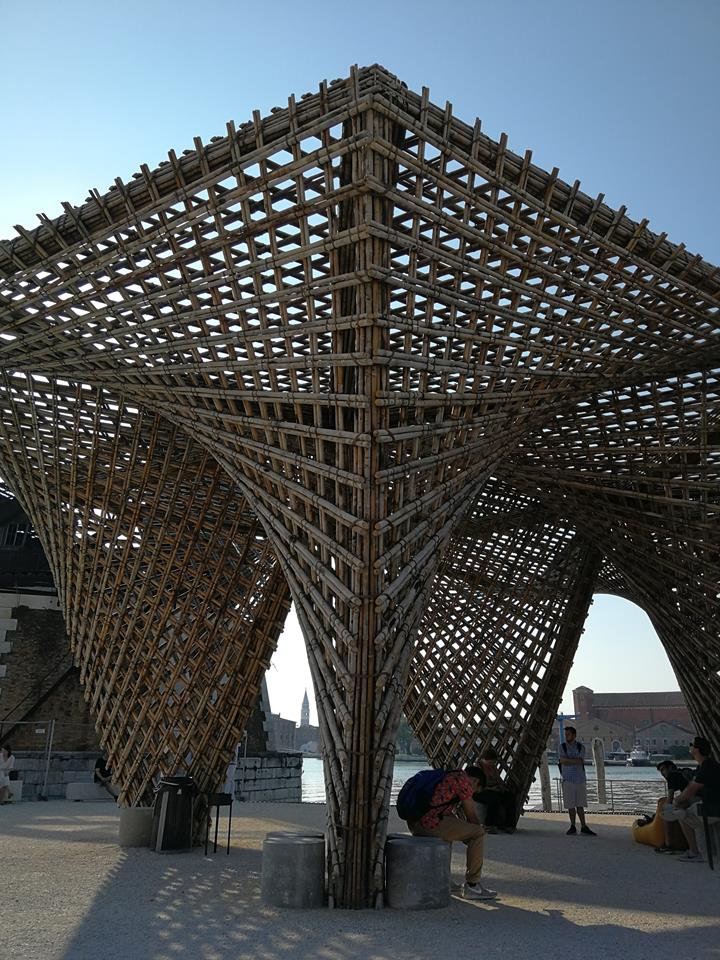

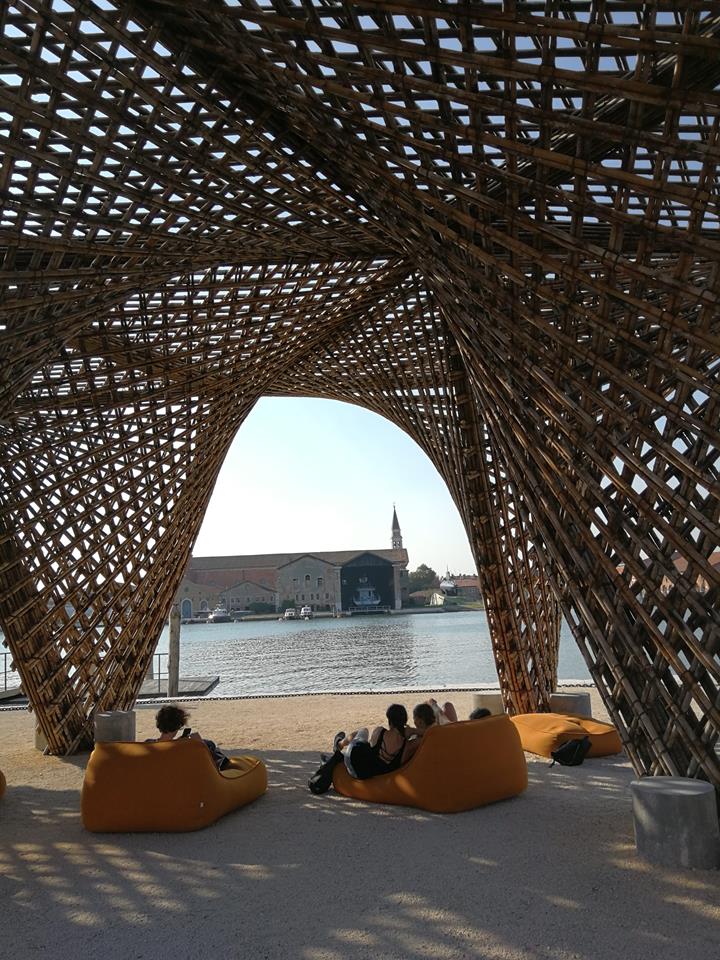

Cette structure temporaire en bambou est située dans l'Arsenal de Venise. Sa forme en plan peut s'inscrire dans un rectangle de 14,30 x 27,50 mètres et atteindre une hauteur maximale de 6 mètres. Cette structure, semblable à des stalactites, est composée d'une série de modules recouverts d'un revêtement en losange, dont la structure porteuse est constituée de deux entretoises en bambou engagées sur une plaque d'acier, où deux éléments tubulaires ont été soudés.

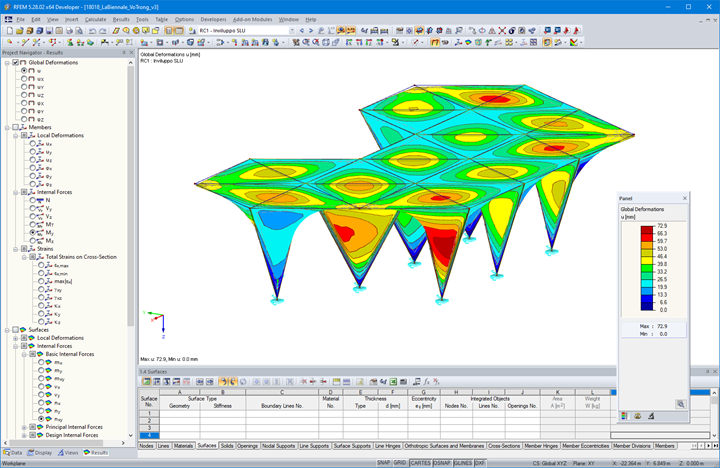

L'action dominante sur la structure est celle du vent. Cette action a été calculée en supposant une surface partiellement opaque, car la « Stalactite de bambou » est composée d'un treillis de barres en bambou. Les ballasts en béton empêchent l'action du vent verticalement et horizontalement. La structure n'ayant pas de fondation, les appuis au sol ont été définis comme non réactifs à la traction.
Adresse du projet
Mots-clés
Structure en bambou Structure bois Biennale de Venise
