Estalactita de bambú en Venecia, Italia
Proyecto de cliente
La "Estalactita de bambú" es un proyecto que representa a Vietnam en la 16ª edición de la Bienal de Arquitectura de Venecia. La Bienal de Arquitectura de Venecia es una exposición internacional que se celebra cada 2 años en Venecia (Italia), en la que participan arquitectos de todo el mundo presentando sus proyectos.
| Inversor | Bienal de Venecia |
| Diseño estructural | Ergodomus Timber Engineering |
| Diseño arquitectónico: | Vo Trong Nghia (VTN) architects |
Parámetros del modelo

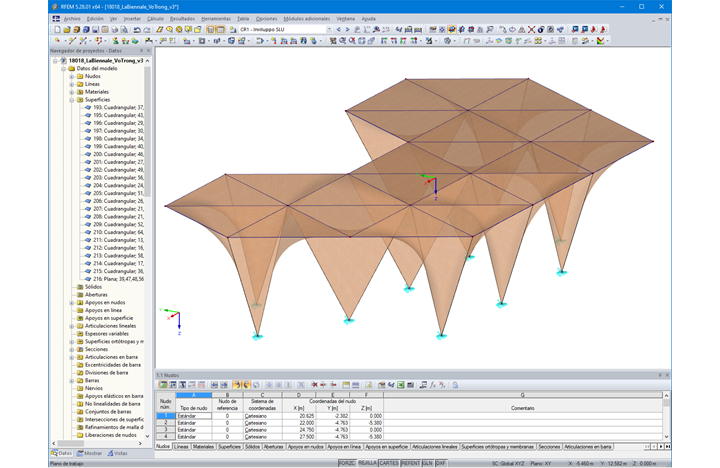

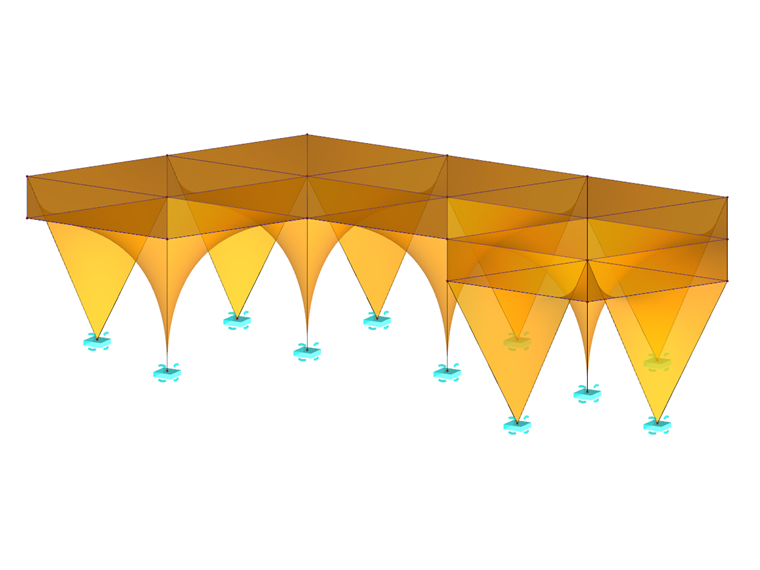

Modelo
Diseño estructural:
La forma en que el bambú está trabajado, doblado y atado, le da a la instalación su forma particular, con un alto impacto estético y una gran solidez, sin la presencia de clavos.

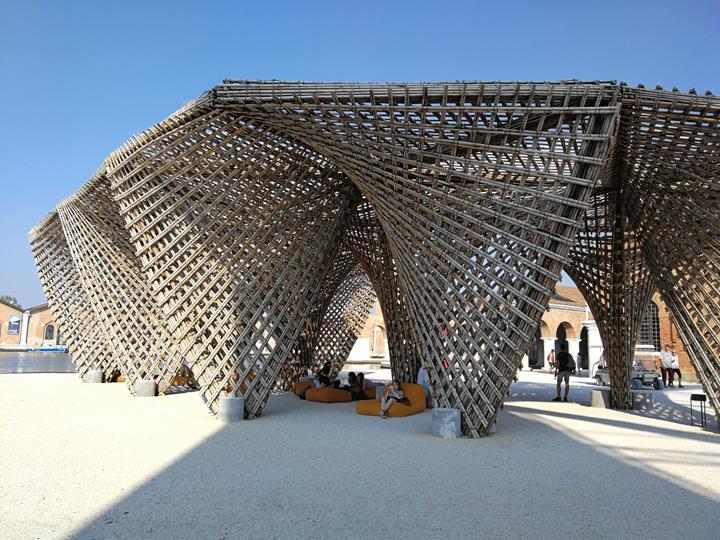

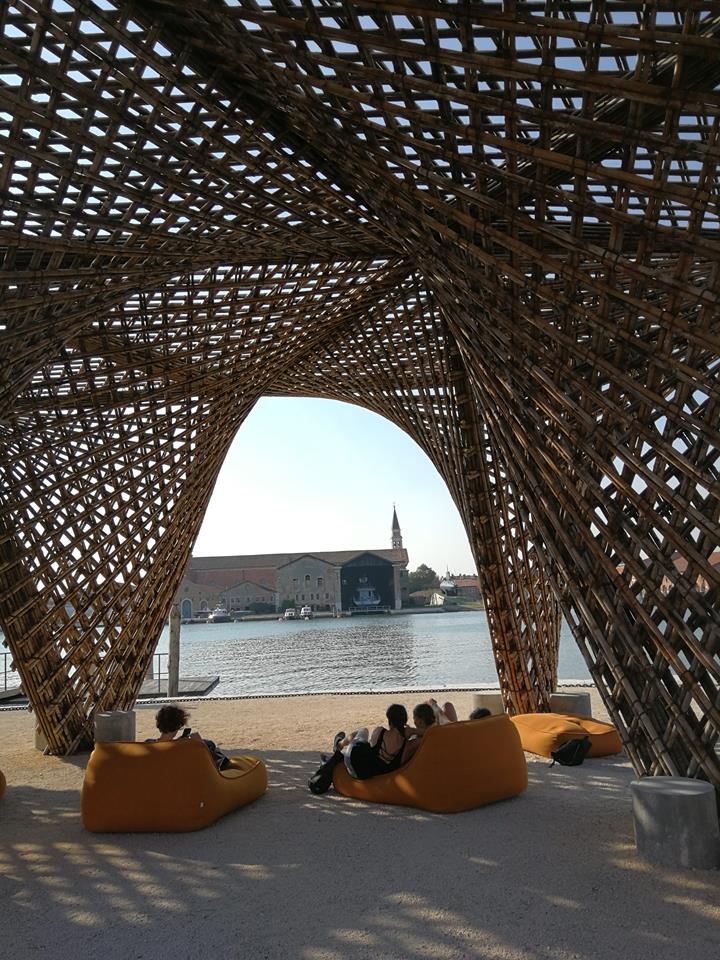

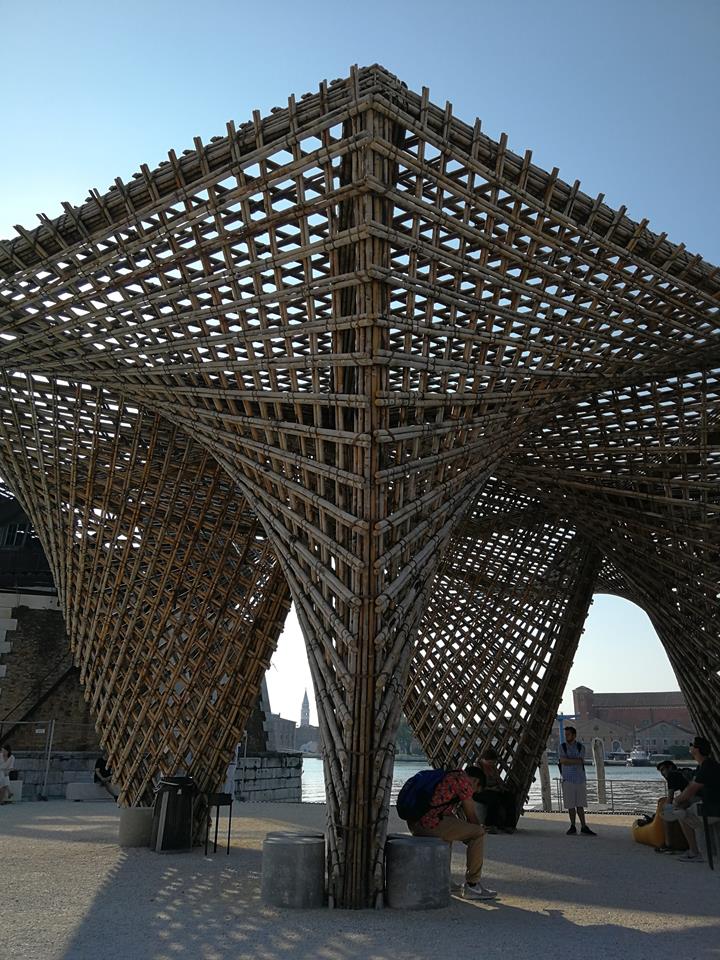

Se trata de un edificio temporal de bambú ubicado en el Arsenal de Venecia, con una forma en planta que encaja en un rectángulo de 14,30 x 27,50 m, y alcanza una altura máxima de 6 m. La estructura está formada por una serie de módulos con cubierta rómbica, cuya estructura portante está formada por dos puntales de bambú que están insertados en una placa de acero, donde hay soldados dos elementos tubulares.

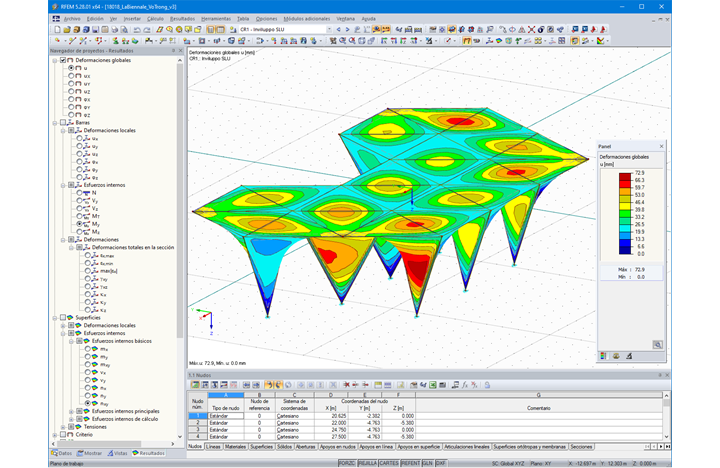

El viento es la acción que prevalece en la estructura. Esta acción se calculó asumiendo una superficie parcialmente opaca, ya que la "Estalactita de bambú" está compuesta por una celosía formada por vigas de bambú. Los contrapesos de hormigón retienen la acción vertical y horizontal del viento. Ya que la estructura no tiene cimentación, los apoyos en el suelo se han definido como no reactivos a la tracción.
Ubicación del proyecto
Palabras clave
- Vistas 1227x
- Actualizado 16. septiembre 2022
