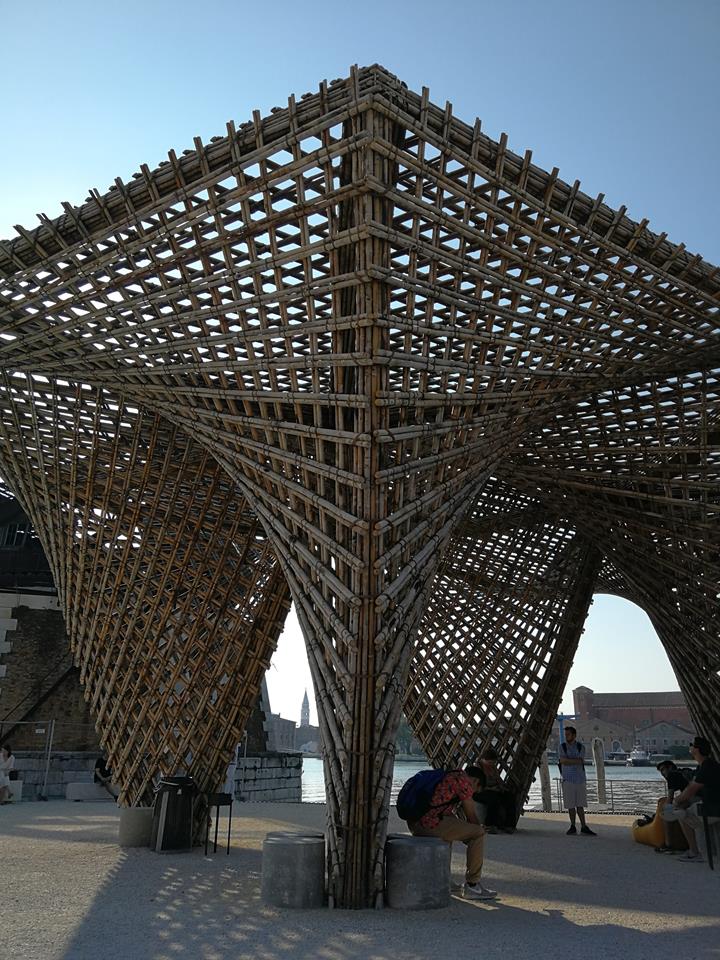

Stalaktit z bambusu v Benátkách, Itálie
Projekt zákazníka
Projekt „Bambusový stalaktit“ představil Vietnam na 16. ročníku Bienále architektury v roce 2018 v Benátkách. Bienále architektury je mezinárodní výstava, která se koná každé 2 roky v Benátkách v Itálii. Účastní se jí architekti z celého světa a představují zde své projekty.
| Investor | Biennale di Venezia |
| Statický výpočet | Ergodomus Timber Engineering |
| Architektonický návrh | Vo Trong Nghia (VTN) architects |
Parametry modelu

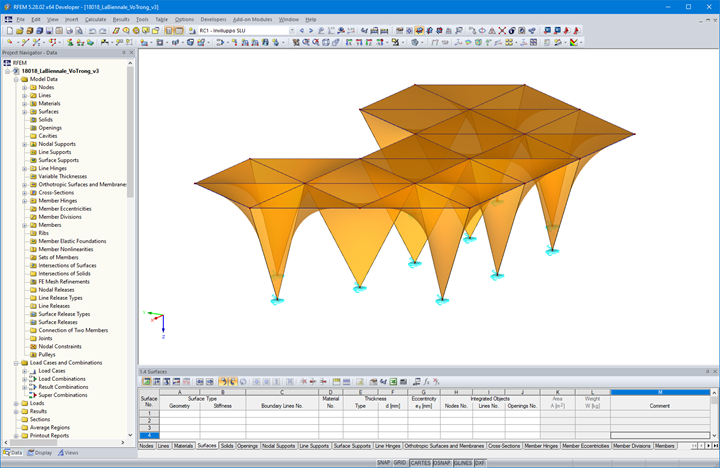

Model
Statika:
Díky způsobu zpracovávání, ohýbání a vázání bambusu má tato konstrukce jedinečný tvar s vysokým estetickým účinkem a velkou pevností bez použití hřebíků.

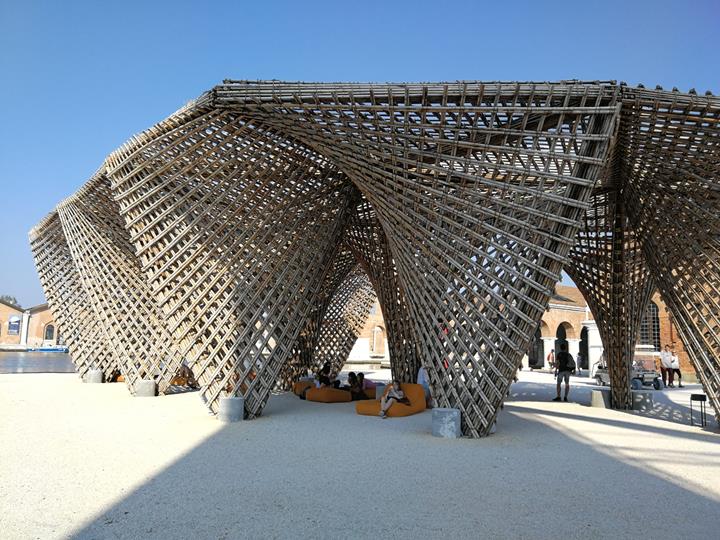

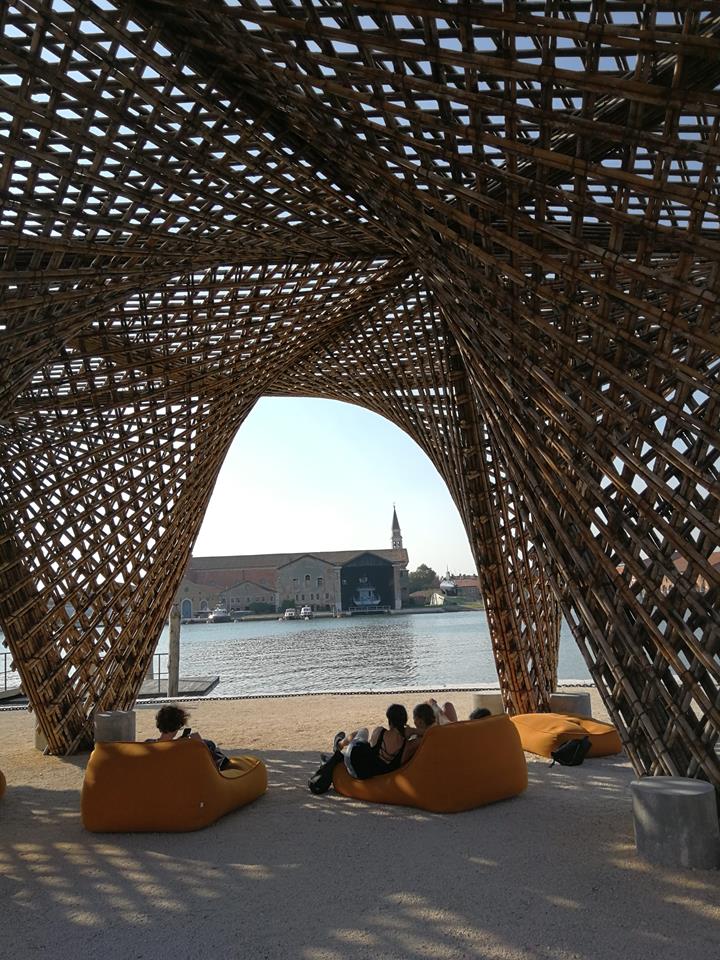

Jedná se o dočasnou stavbu z bambusu v benátských loděnicích, jejíž půdorysný tvar lze vepsat do obdélníku o rozměrech 14,30 x 27,50 metrů a která dosahuje maximální výšky 6 metrů. Konstrukce připomínající stalaktit se skládá z řady modulů s kosočtvercovým zakrytím. Nosnou konstrukci tvoří vždy dvě bambusové vzpěry uložené do ocelové desky, na kterou byly přivařeny dva trubkové prvky.

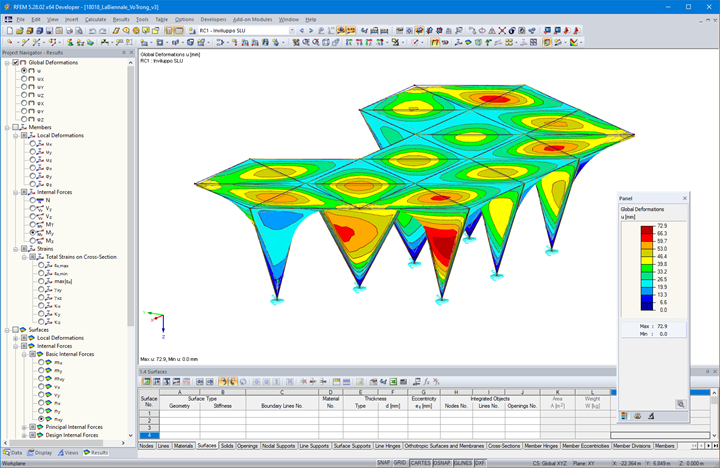

Zatížení, které na konstrukci převážně působí, je vítr. Při výpočtu tohoto zatížení se předpokládal pouze částečně neprůhledný, tedy nepropustný povrch, protože „bambusový stalaktit“ je tvořen mříží z bambusových prutů. Betonové zátěže tlumí účinky větru ve svislém i vodorovném směru. Protože konstrukce nemá základy, byly podpory navíc zadány jako pevné v tahu.
Umístění projektu
Klíčová slova
Bambusová konstrukce Dřevěná konstrukce Benátské bienále
