Cobertura da nave ferroviária da estação central de Munique

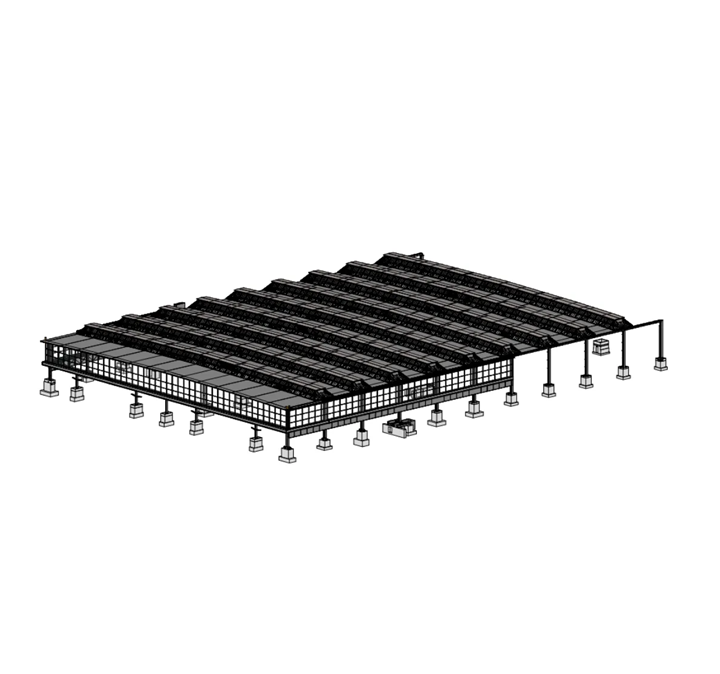

O cliente da Dlubal Werner & Balci foi contratado para a renovação completa da cobertura em grande vão da nave ferroviária da estação central de Munique. O desafio especial consiste no fato de que a obra de remodelação será executada com a estação em operação. Para uma gestão otimizada da informação e das interfaces, o processo de planeamento decorre segundo o método de „Building Information Modeling“ (BIM).

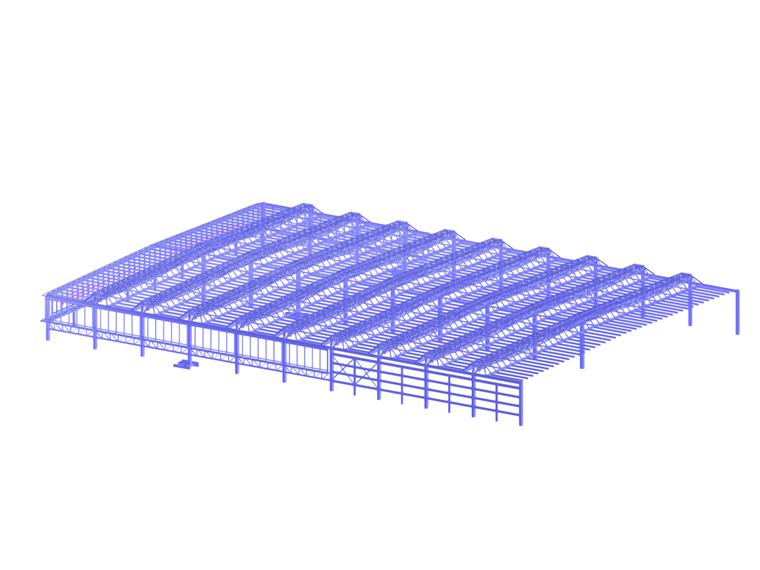

Vista superior da cobertura da nave de vias da estação central de Munique, aberta e estruturalmente notável.

37x

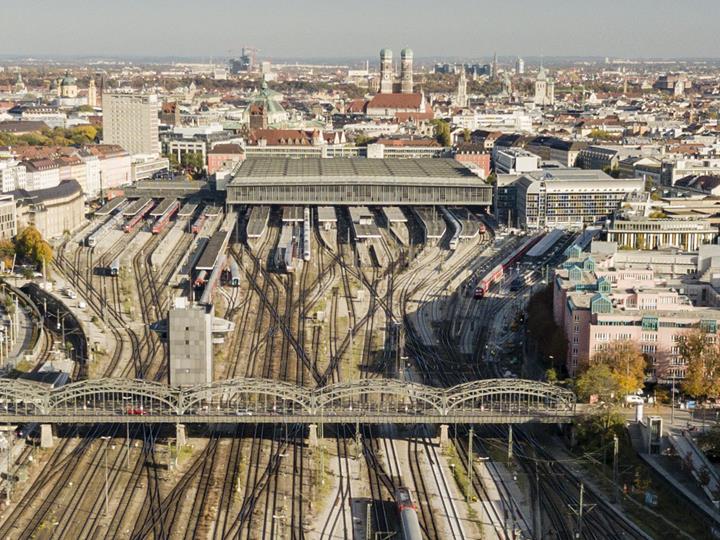

Cobertura da nave ferroviária Estação Central de Munique

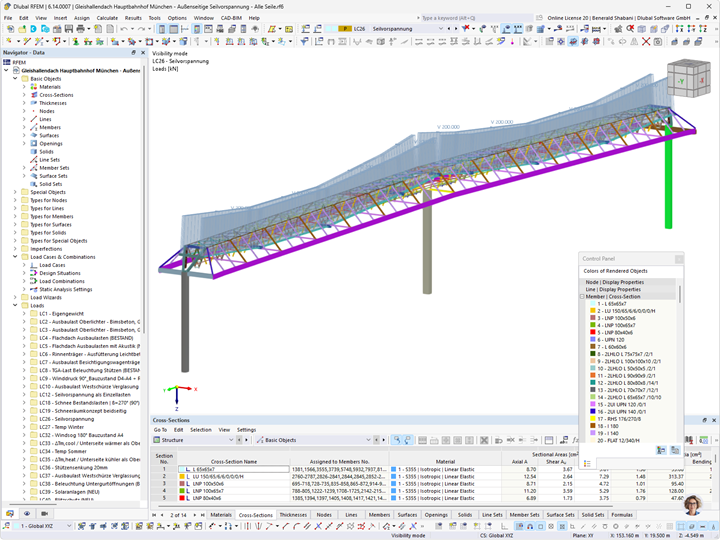

A cobertura da gare da estação central de Munique representa um projeto de reabilitação complexo. A estrutura de aço compreende vigas, treliças, enrijecedores longitudinais e transversais, bem como chapas, complementados por reforços posteriores, por exemplo na forma de cabos. Os cabos, com um diâmetro de 40 mm, constituem uma estrutura de reforço leve, com reduzido esforço de montagem. Eles seguem um percurso poligonal ao longo das vigas principais, em afinidade com a linha de momentos. A pré-tensão dos cabos é de 200 kN.

O projeto também inclui componentes de betão armado: sobre a cobertura encontram-se lajes de betão, e na parte inferior localizam-se as fundações. No total, trata-se de uma estrutura muito exigente, com mais de 20 000 barras e mais de 200 diferentes secções de aço.

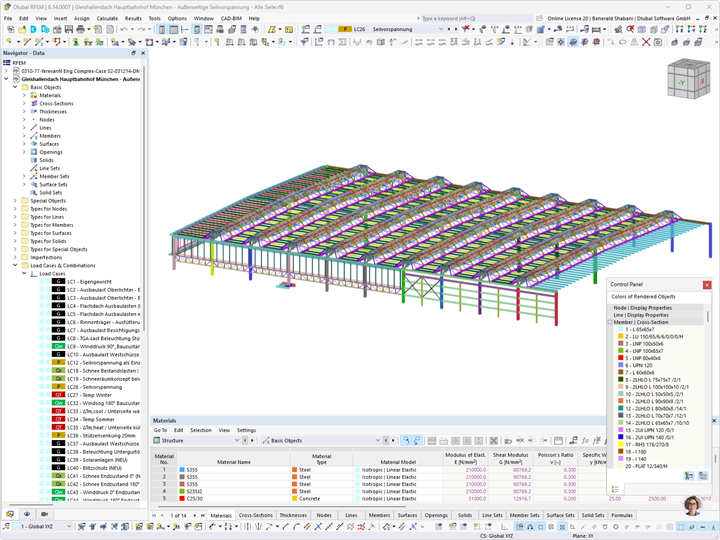

Graças à poderosa modelação 3D no RFEM, todos os elementos de aço e betão podem ser calculados com precisão e a capacidade resistente da estrutura pode ser verificada de forma eficiente.

Local

Munique Hauptbahnhof

Bayerstraße 10A

80335 Munique
