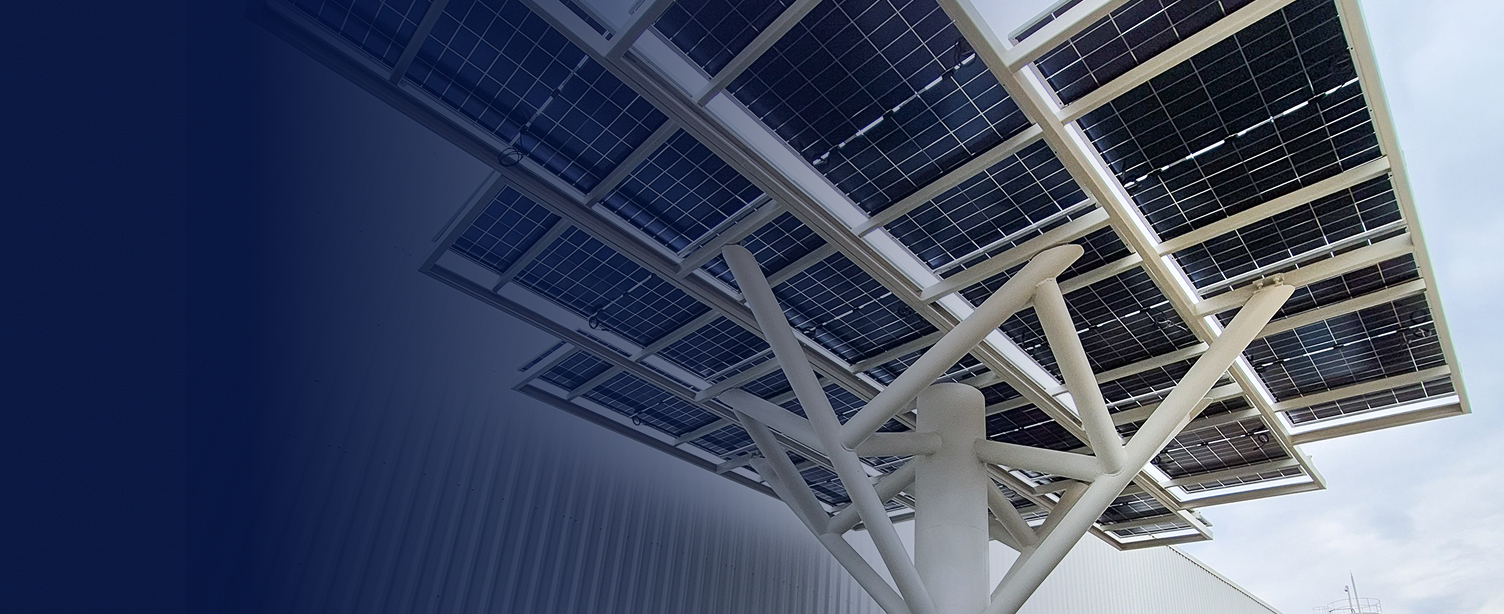

Стальная конструкция, напоминающая дерево, предназначенная для поддержки фотоэлектрических установок, разработанная MSE Engenharia.

Практический пример

Проектирование древовидной солнечной конструкции в Бразилии с BIM-интегрированным рабочим процессом

Проблема

MSE Engenharia, промышленно-инженерная компания из штата Парана, должна была спроектировать стальную конструкцию в форме дерева в Лондрине для поддержки фотоэлектрических панелей — объединяя несущую способность и эстетический замысел при воздействии ветровых нагрузок. Команда также регулярно выполняет проекты крупномасштабных промышленных сооружений, включающих стале-бетонные комбинации, расчет по теории второго порядка и проверку узлов в сжатые сроки.

Ранее их программное обеспечение не имело интерфейса с Revit, из-за чего инженерам приходилось вручную заново вводить данные между этапами проектирования и расчета. Потеря данных о сечениях, несоответствие версий и дублирование работы постоянно отнимали время у проектов.

Решение

Виктор Луис де Оливейра и Карлос Эдуарду Амарал Насио внедрили RFEM 6, напрямую интегрировав его с Revit в качестве основы своего BIM-рабочего процесса. Концептуальное моделирование выполняется в Revit, затем модель импортируется в RFEM для расчета, а после этого экспортируется обратно в Revit для оформления документации. Дополнение Steel Joints выполняет расчет соединений в той же модели — включая опирание колонны солнечного дерева и полный анализ ветровой нагрузки — устраняя потери данных и повторную работу, характерные для их предыдущего подхода.

Преимущества

Бесшовный двусторонний BIM-обмен: Интерфейс Revit–RFEM точно передает сечения и геометрию в обоих направлениях, устраняя повторный ввод данных и конфликты версий.

Единая среда проектирования: Проверка стальных соединений выполняется в той же модели, что исключает риск использования устаревших данных при расчете узлов.

Уверенность в расчете по теории второго порядка: Обработка P-Delta и несовершенств в RFEM обеспечивает надежные результаты для геометрически сложных промышленных зданий.

Новые возможности проектирования: Команда расширяет свою работу на проектирование алюминиевых и стальных пластин, а далее планируется работа с деревянными конструкциями.

Оперативная поддержка: Команда Dlubal в Аргентине предоставляет быструю и квалифицированную помощь в любое необходимое время.

MSE Engenharia — это компания в области промышленного инжиниринга, базирующаяся в Паране, Бразилия, основанная в 1979 году, обслуживающая таких клиентов, как Klabin, Nestlé, Novo Nordisk, Heineken и GM.

Компания MSE Engenharia

Тип бизнеса Инжиниринг и строительство

Промышленность Бетонные конструкции Стальные конструкции

Область концентрации Расчёт и проектирование конструкций Стальные соединения Информационное Моделирование Зданий (BIM)

RFEM 6 как центр BIM-интегрированного рабочего процесса

Ключевым изменением для MSE Engenharia стало объединение их рабочего процесса вокруг единой совместимой среды. Ранее экспорт между инструментами выполнялся вручную и был подвержен ошибкам — поперечные сечения терялись, изменения приходилось вносить дважды, а устаревшие модели рисковали быть использованными в итоговых расчетах.

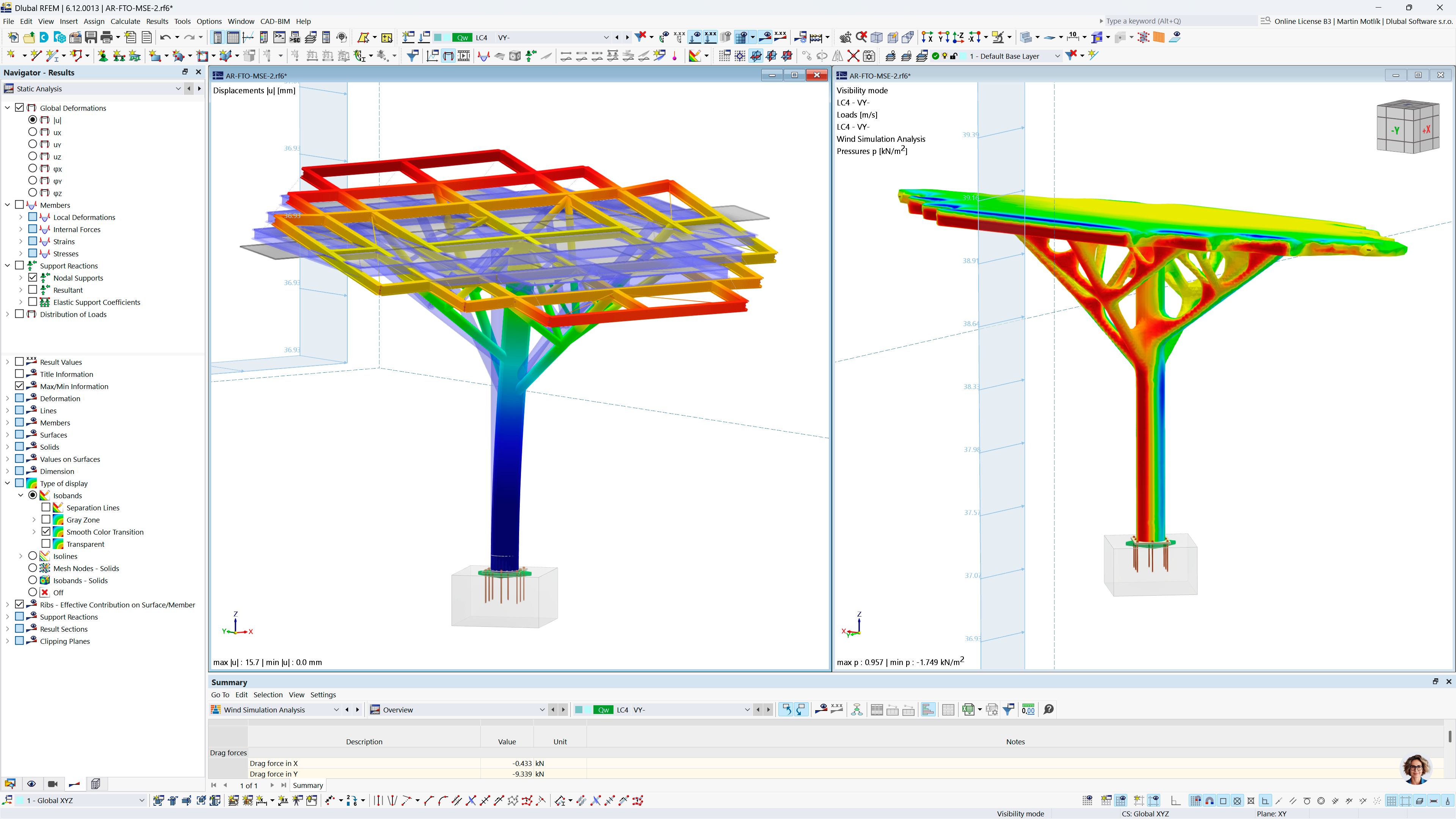

Конструктивная модель древовидной структуры фотоэлектрической системы в Бразилии, проанализированная MSE Engenharia.

Устойчивая стальная конструкция для установки фьвтокианических панелей в виде древлвидной конструкции.

RFEM 6 решил эту проблему благодаря прямому двунаправленному интерфейсу с Revit. Команда моделирует в Revit, выполняет расчеты в RFEM и возвращается в Revit для оформления документации — при этом все определения поперечных сечений и геометрия сохраняются на протяжении всего процесса. Это в равной степени относится к стальным и железобетонным конструкциям во всем спектре их проектов.

Стальные узлы: одна модель, без потери данных

Ранее экспорт данных соединений в отдельный инструмент для расчета узлов был медленным и сопровождался потерями данных. Любое изменение модели приходилось вручную повторять в программе для расчета узлов — что создавало риск на каждом этапе.

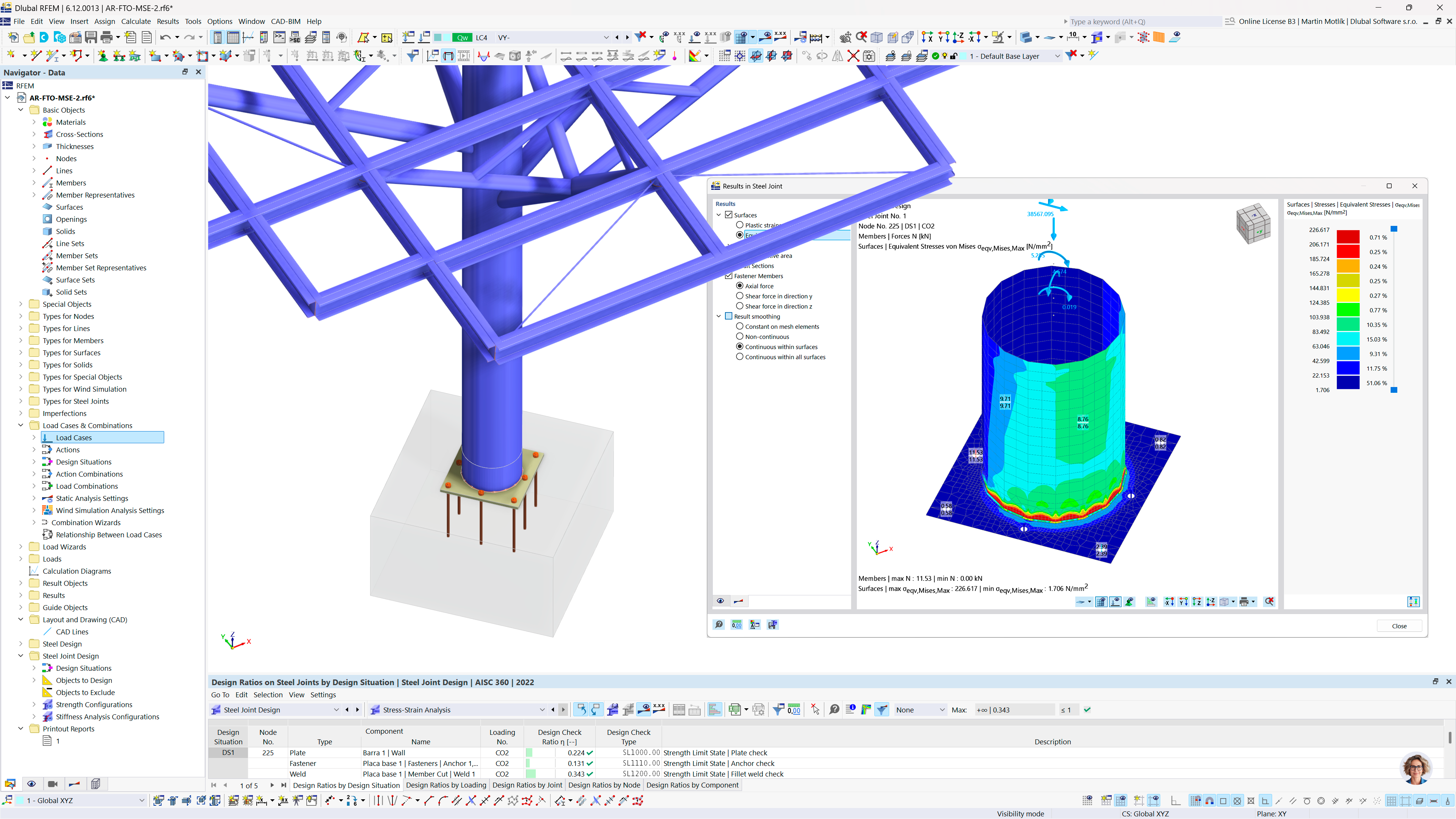

Структурная модель древовидной конструкции фотоэлектрической системы в Бразилии, проанализированная MSE Engenharia.

Подробный вид соединения базы колонны с конструктивными элементами в программе расчёта

Дополнение Steel Joints в RFEM 6 полностью устранило эту проблему. Внутренние усилия напрямую передаются в расчеты узлов в том же рабочем пространстве. Для солнечного дерева в Лондрине здесь был спроектирован и проверен базовый узел колонны, наряду с полным анализом ветровой нагрузки.

Прямой интерфейс Revit экономит нам значительное время на каждом проекте — модели передаются между проектированием и расчетом без какого-либо ручного повторного ввода.

Мы можем выполнять всё в одной и той же программе. Таким образом мы можем значительно снизить вероятность ошибок или использования неактуализированных моделей для расчётов.

Виктор Луис де Оливейра Инжиниринг MSE

Промышленные сооружения: расчет по теории второго порядка и что дальше

MSE Engenharia регулярно проектирует заводы, склады и производственные объекты, сочетающие бетон и сталь. На одном недавнем высоком промышленном здании сложной формы расчет по теории второго порядка в RFEM эффективно выполнил моделирование несовершенств и проверку устойчивости — с результатами, которые команда охарактеризовала как очень удовлетворительные.

В перспективе команда планирует расширить применение RFEM на деревянные конструкции и уже внедряет в свою практику функцию расчета алюминиевых и стальных пластин. Команда поддержки Dlubal в Аргентине на протяжении всего времени оставалась надежным ресурсом.
