MSE Engenharia: Diseño estructural integrado con BIM con RFEM 6

Desafío

MSE Engenharia, una empresa de ingeniería industrial con sede en Paraná, necesitaba diseñar una estructura de acero en forma de árbol en Londrina para soportar paneles fotovoltaicos, combinando integridad estructural con intención estética bajo cargas de viento. El equipo también trabaja habitualmente con estructuras industriales a gran escala que implican combinaciones acero-hormigón, análisis de segundo orden y verificación de uniones bajo plazos ajustados.

Anteriormente, su software carecía de una interfaz con Revit, lo que obligaba a los ingenieros a volver a introducir manualmente los datos entre las fases de diseño y análisis. La pérdida de datos de secciones, las discrepancias de versiones y el esfuerzo duplicado suponían una constante merma del tiempo del proyecto.

Solución

Victor Luis de Oliveira y Carlos Eduardo Amaral Nicacio adoptaron RFEM 6, integrándolo directamente con Revit como base de su flujo de trabajo BIM. El modelado conceptual se realiza en Revit, luego se importa a RFEM para el análisis y, después, se exporta de nuevo a Revit para la documentación. El complemento Steel Joints gestiona el diseño de conexiones en el mismo modelo, incluida la base del pilar del árbol solar y el análisis completo de cargas de viento, eliminando la pérdida de datos y el retrabajo de su enfoque anterior.

Ventajas

Flujo BIM continuo de ida y vuelta: La interfaz Revit–RFEM transfiere secciones y geometría con precisión en ambas direcciones, eliminando la reintroducción de datos y los conflictos de versiones.

Entorno de diseño todo en uno: La verificación de uniones de acero se realiza en el mismo modelo, eliminando el riesgo de que se utilicen datos obsoletos para los cálculos de conexiones.

Confianza en el análisis de segundo orden: El tratamiento de P-Delta e imperfecciones de RFEM ofrece resultados fiables en edificios industriales geométricamente complejos.

Nuevas capacidades de diseño: El equipo está ampliándose al diseño de aluminio y chapas de acero, y próximamente se planifican estructuras de madera.

Soporte ágil: El equipo de Dlubal en Argentina ofrece asistencia rápida y experta siempre que se necesita.

MSE Engenharia es una empresa de ingeniería industrial con sede en Paraná, Brasil, fundada en 1979, que presta servicios a clientes como Klabin, Nestlé, Novo Nordisk, Heineken y GM.

Empresa MSE Ingeniería

Tipo de empresa Ingeniería y construcción

Industria Estructuras de hormigón Estructuras de acero

Área de enfoque Análisis y dimensionamiento de estructuras Conexiones de acero Modelado de Información para la Construcción (BIM)

RFEM 6 como centro de un flujo de trabajo integrado en BIM

El cambio clave para MSE Engenharia fue consolidar su flujo de trabajo en torno a un único entorno interoperable. Anteriormente, la exportación entre herramientas era manual y propensa a errores: se perdían secciones transversales, los cambios debían aplicarse dos veces y existía el riesgo de utilizar modelos desactualizados en los cálculos finales.

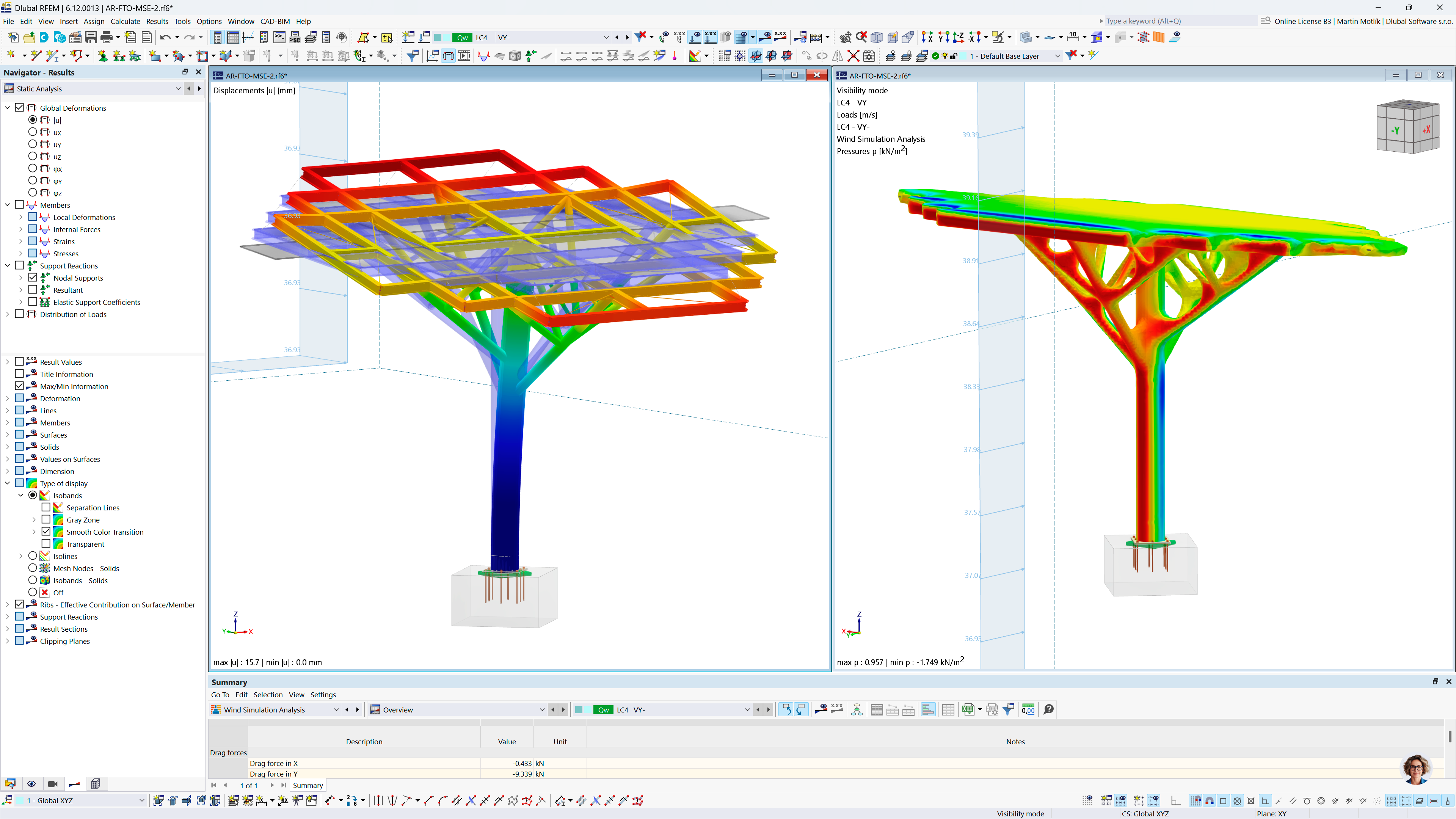

Modelo estructural de una estructura de sistema fotovoltaico en forma de árbol en Brasil, analizada por MSE Engenharia.

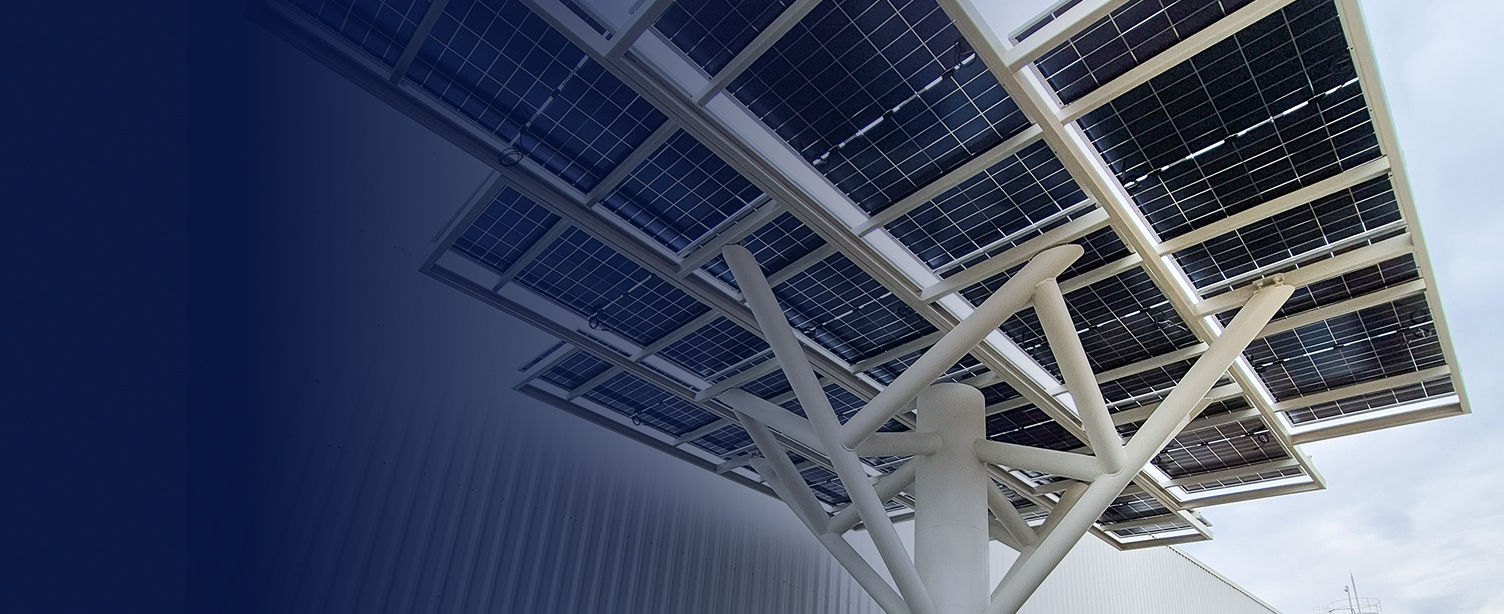

Sólida estructura de acero para la instalación de sistemas fotovoltaicos en una construcción con forma de árbol.

RFEM 6 resolvió esto con una interfaz directa y bidireccional con Revit. El equipo modela en Revit, analiza en RFEM y vuelve a Revit para la documentación, con todas las definiciones de secciones transversales y la geometría preservadas en todo momento. Esto se aplica por igual a estructuras de acero y de hormigón en toda su gama de proyectos.

Uniones de acero: un solo modelo, sin pérdida de datos

Anteriormente, exportar los datos de las uniones a una herramienta separada para el dimensionamiento de uniones era lento y provocaba pérdidas de información. Cualquier cambio en el modelo debía replicarse manualmente en el software de uniones, lo que introducía riesgos en cada paso.

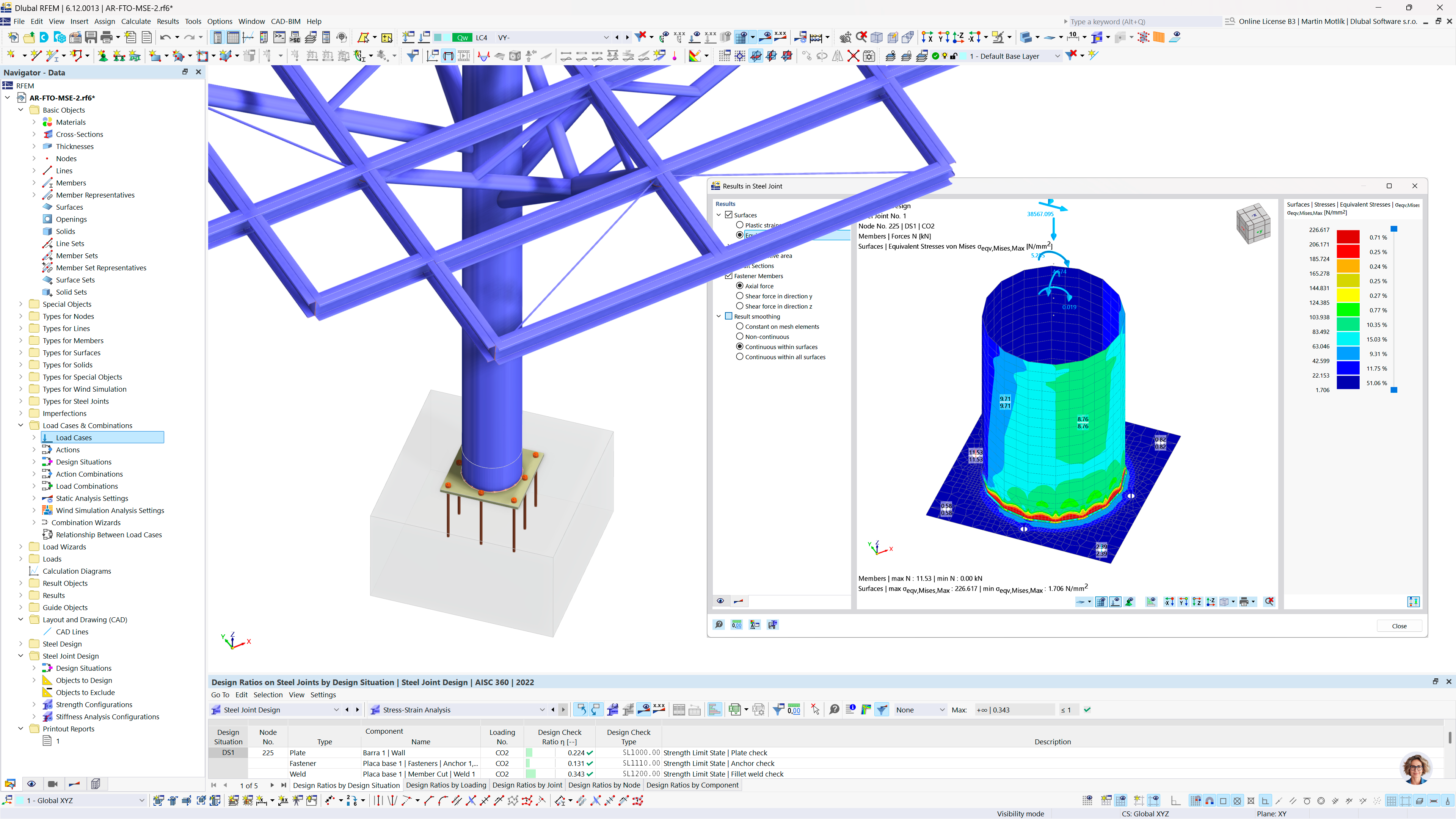

Modelo estructural de una estructura de sistema fotovoltaico con forma de árbol en Brasil, analizada por MSE Engenharia.

Vista detallada de la conexión de una base de pilar con componentes estructurales en software de análisis

El complemento Steel Joints en RFEM 6 eliminó por completo este problema. Los esfuerzos internos se transfieren directamente a los cálculos a nivel de unión en el mismo espacio de trabajo. Para el árbol solar en Londrina, la base del pilar se dimensionó y verificó aquí, junto con el análisis completo de las cargas de viento.

La interfaz directa de Revit nos ahorra un tiempo considerable en cada proyecto — los modelos pasan del diseño al análisis sin necesidad de volver a introducirlos manualmente.

Podemos hacerlo todo en el mismo programa. De este modo, podemos reducir significativamente la probabilidad de errores o de que se utilicen modelos no actualizados para los cálculos.

Victor Luis de Oliveira Ingeniería MSE

Estructuras industriales: análisis de segundo orden y lo que viene

MSE Engenharia diseña con regularidad fábricas, naves industriales e instalaciones de proceso que combinan hormigón y acero. En un reciente edificio industrial de gran altura con una forma compleja, el análisis de segundo orden de RFEM gestionó eficientemente el modelado de imperfecciones y las comprobaciones de estabilidad, con resultados que el equipo describió como muy satisfactorios.

De cara al futuro, el equipo planea ampliar RFEM a estructuras de madera y ya está incorporando a su práctica la función de dimensionamiento de aluminio y chapas de acero. El equipo de soporte de Dlubal en Argentina ha sido un recurso fiable durante todo el proceso.
