Herausforderung

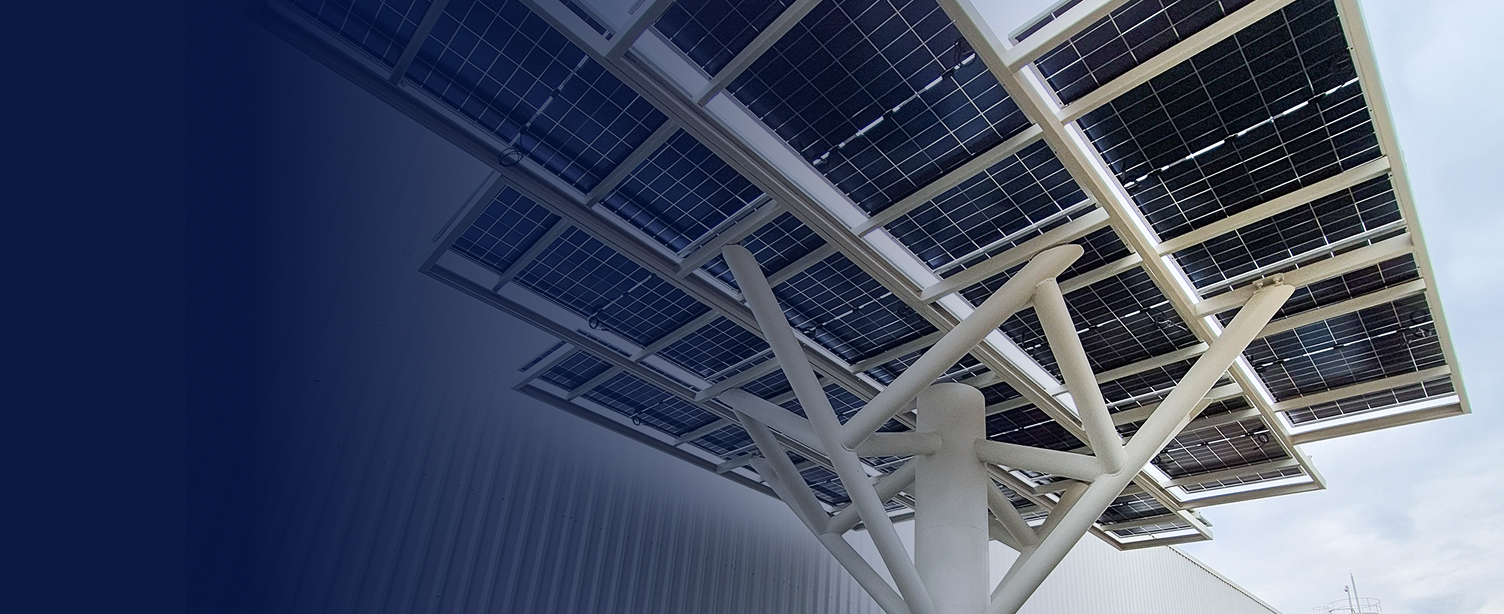

MSE Engenharia, ein in Paraná ansässiges Industrieingenieurbüro, musste in Londrina eine baumförmige Stahlkonstruktion zur Tragung von Photovoltaikmodulen entwerfen — mit der Aufgabe, unter Windlasten Tragfähigkeit und ästhetischen Anspruch miteinander zu verbinden. Das Team bearbeitet zudem regelmäßig großmaßstäbliche Industriebauwerke mit Stahl-Beton-Kombinationen, Zweitordnungsanalyse und Anschlussnachweisen unter engem Zeitdruck.
Bisher verfügte ihre Software nicht über eine Revit-Schnittstelle, sodass die Ingenieure Daten zwischen Entwurfs- und Analysephase manuell erneut eingeben mussten. Verlorene Querschnittsdaten, Versionskonflikte und doppelte Arbeit waren ein ständiger Zeitfresser bei Projekten.
Lösung

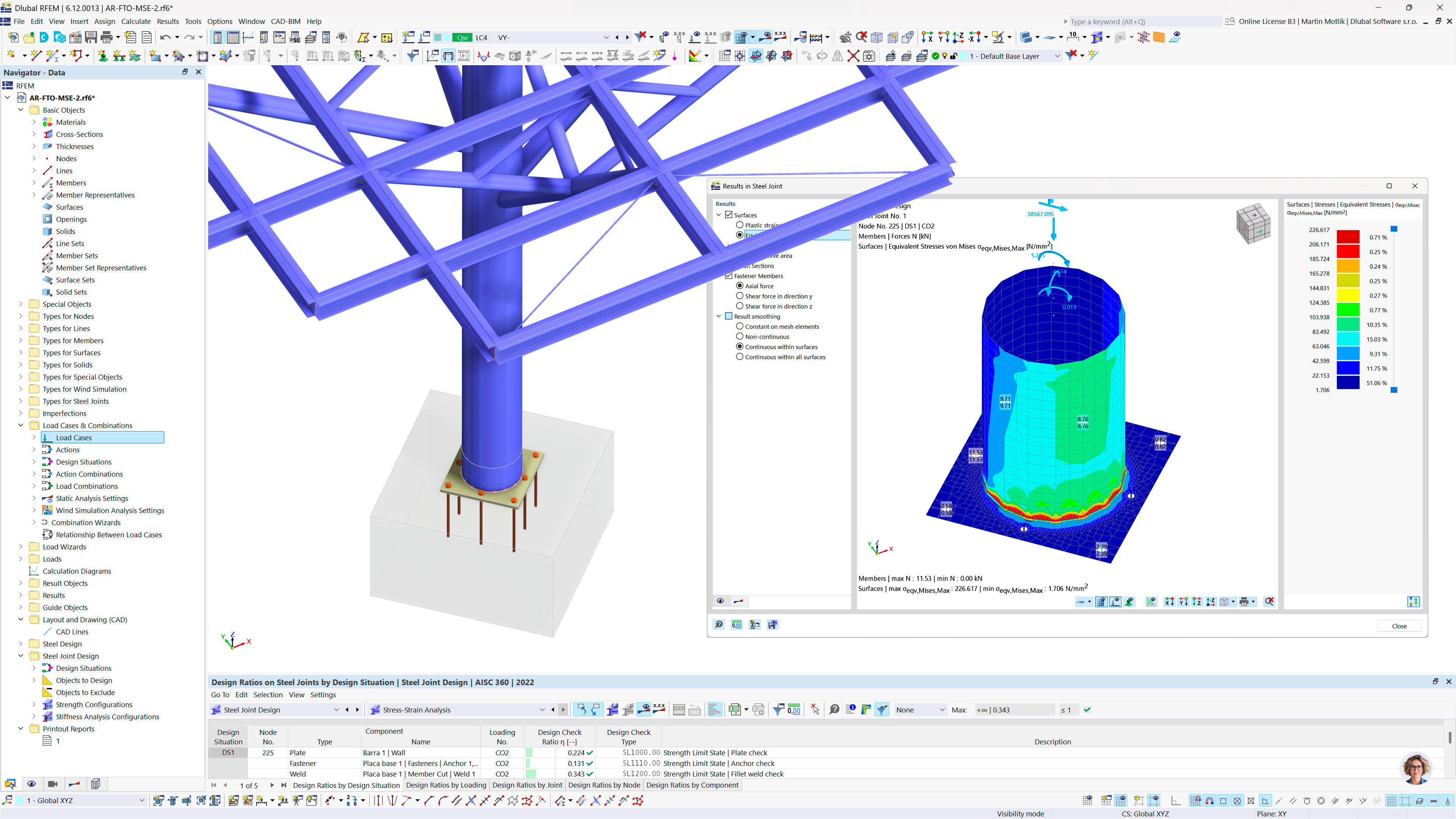

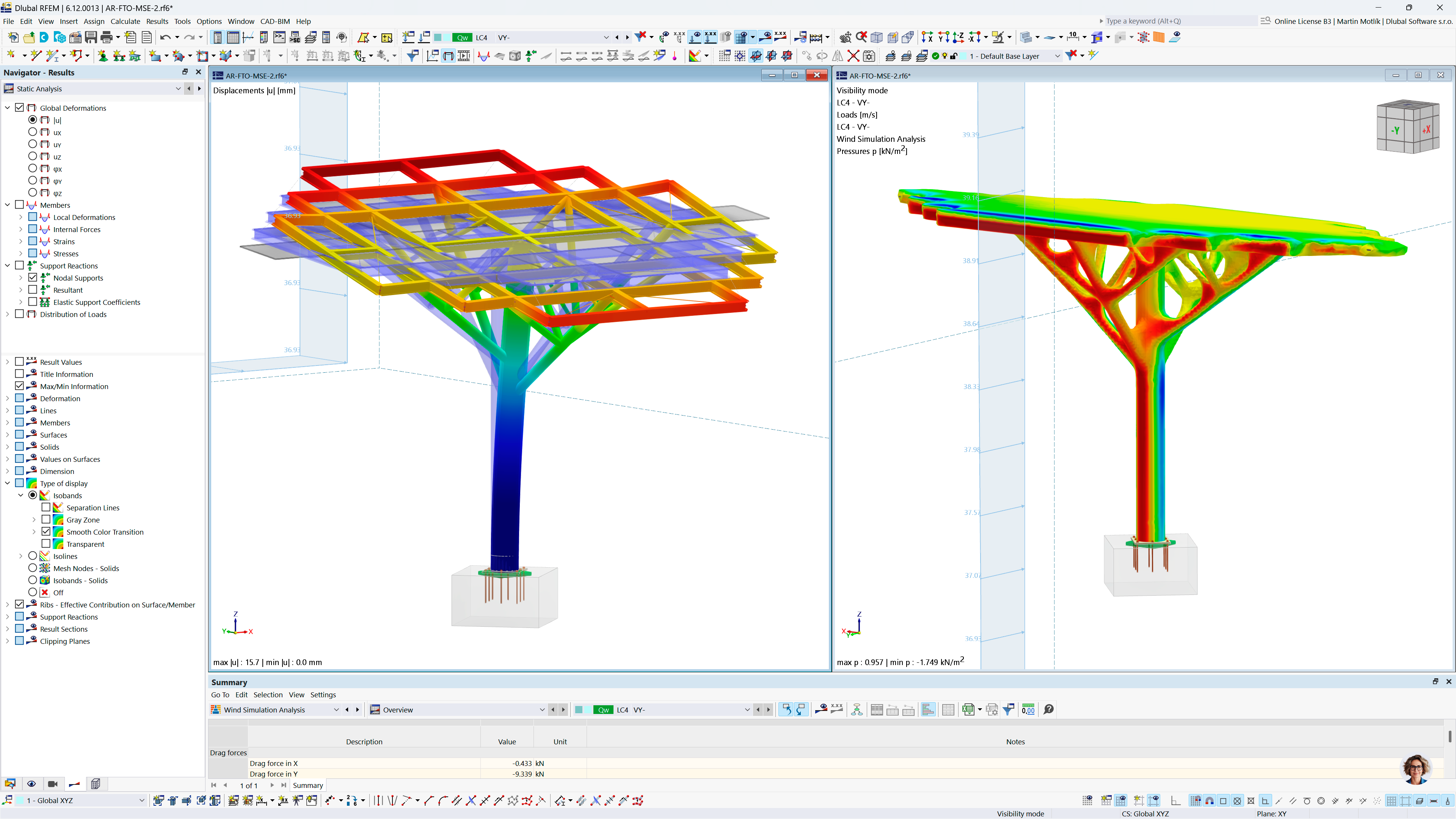

Victor Luis de Oliveira und Carlos Eduardo Amaral Nicacio führten RFEM 6 ein und integrierten es direkt mit Revit als Rückgrat ihres BIM-Workflows. Die konzeptionelle Modellierung erfolgt in Revit, wird anschließend zur Analyse nach RFEM importiert und danach zur Dokumentation wieder nach Revit exportiert. Das Add-on Steel Joints übernimmt die Anschlussbemessung im selben Modell — einschließlich des Fußpunkts des Solarbauwerks in Baumform und der vollständigen Windlastanalyse — und beseitigt damit den Datenverlust und die Nacharbeit ihres bisherigen Vorgehens.
Vorteile
- Nahtloser BIM-Roundtrip: Die Revit–RFEM-Schnittstelle überträgt Querschnitte und Geometrie in beiden Richtungen präzise und verhindert so erneute Eingaben und Versionskonflikte.
- All-in-One-Entwurfsumgebung: Der Nachweis von Stahlanschlüssen erfolgt im selben Modell, wodurch das Risiko entfällt, dass veraltete Daten für Anschlussberechnungen verwendet werden.
- Sicherheit bei der Zweitordnungsanalyse: Die P-Delta- und Imperfektionsbehandlung in RFEM liefert zuverlässige Ergebnisse für geometrisch komplexe Industriegebäude.
- Neue Entwurfsmöglichkeiten: Das Team erweitert sein Leistungsspektrum um Aluminium- und Stahlblechbemessung; Holzbauwerke sind als Nächstes geplant.
- Reaktionsschneller Support: Das Dlubal-Team in Argentinien bietet bei Bedarf schnelle und fachkundige Unterstützung.
