Výzva

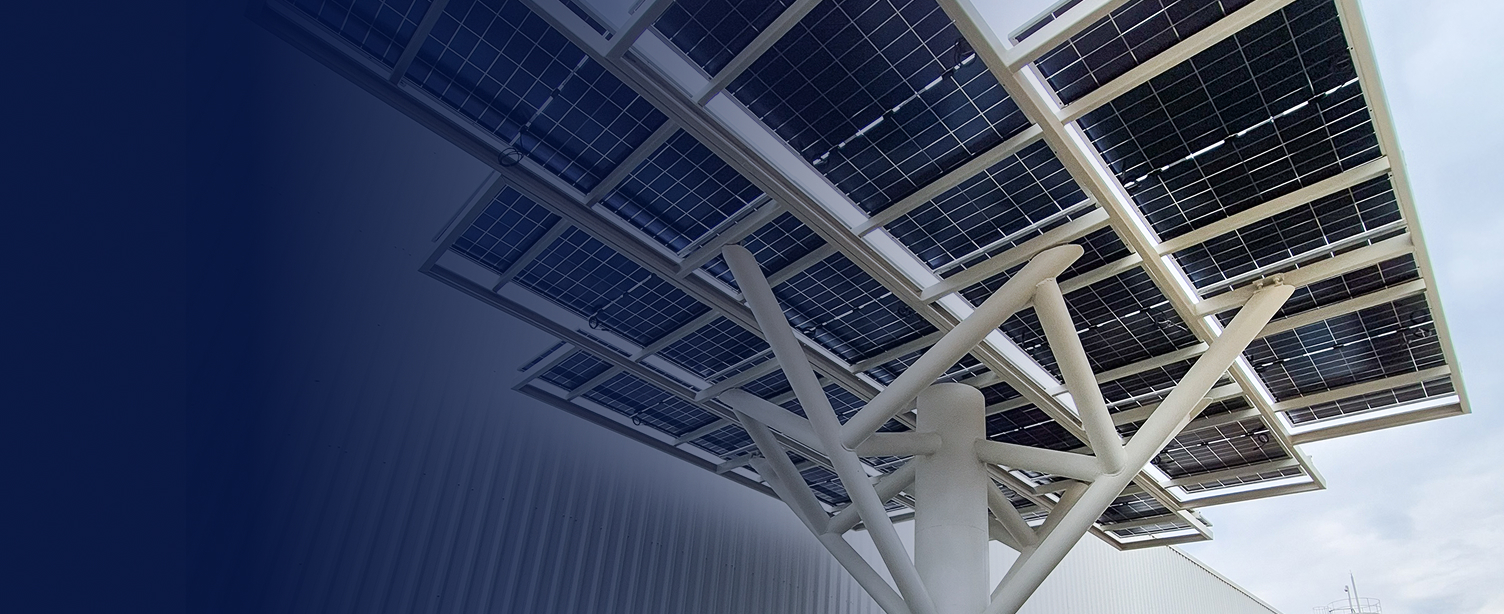

MSE Engenharia, průmyslová inženýrská firma se sídlem ve státě Paraná, potřebovala navrhnout stromovitou ocelovou konstrukci v Londrině, která má nést fotovoltaické panely — při kombinaci statické integrity a estetického záměru za účinků zatížení větrem. Tým se také pravidelně zabývá rozsáhlými průmyslovými konstrukcemi zahrnujícími kombinace oceli a betonu, analýzu druhého řádu a kontrolu spojů v rámci těsných termínů.
Dříve jejich software postrádal rozhraní pro Revit, což nutilo inženýry ručně znovu zadávat data mezi fází návrhu a analýzy. Ztráta údajů o průřezech, nesoulad verzí a duplicitní práce neustále ukrajovaly z času projektu.
Řešení

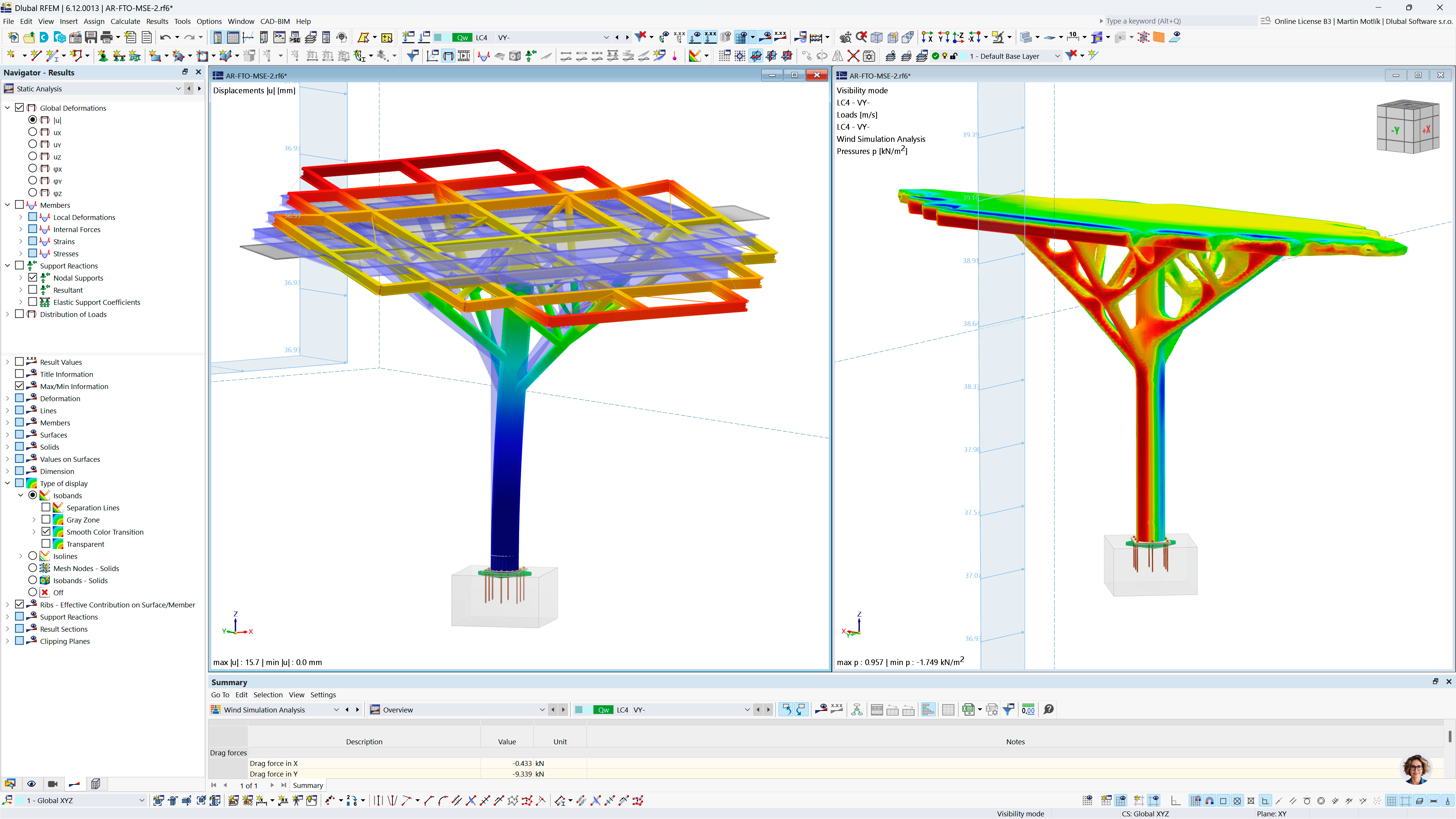

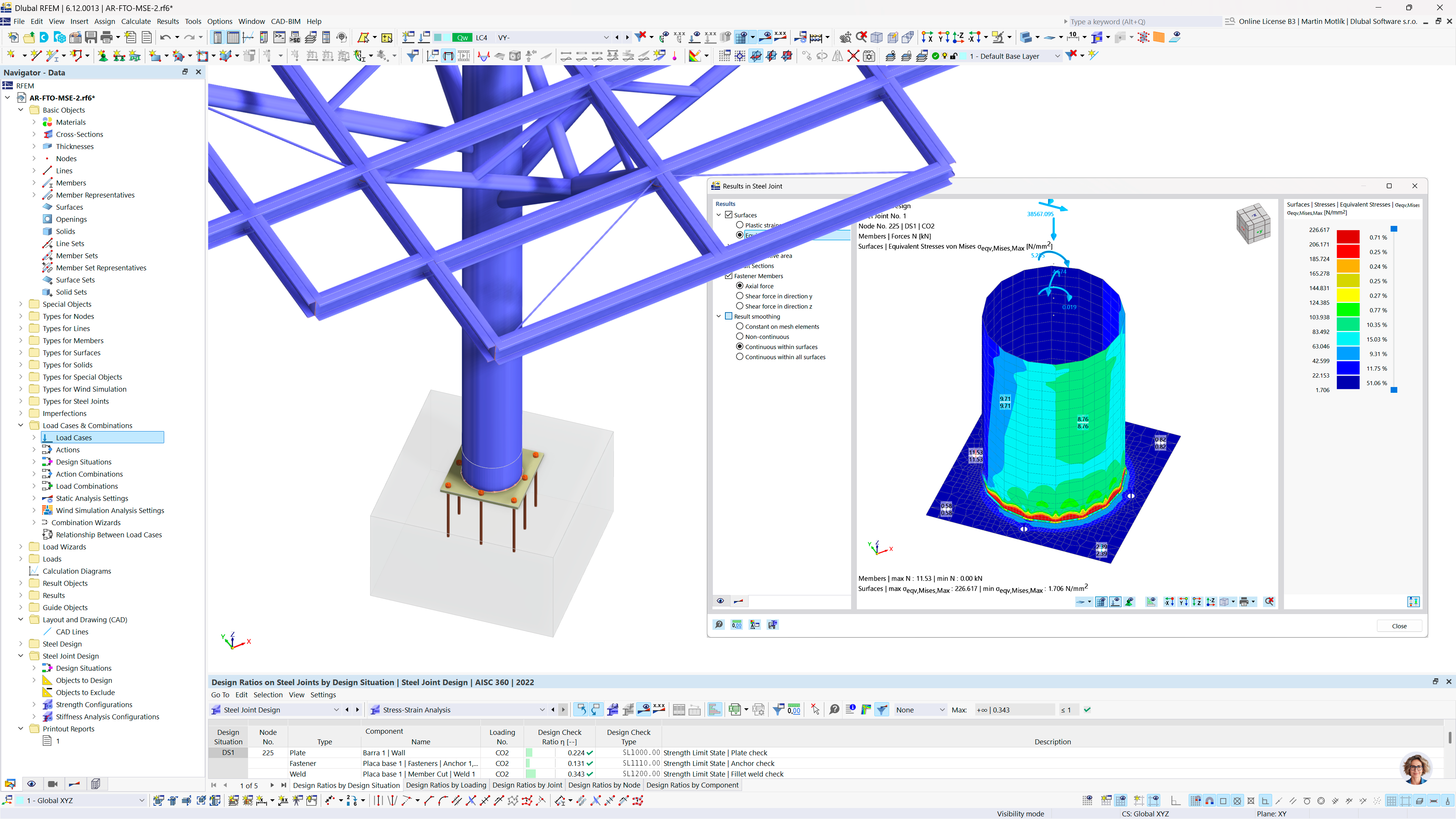

Victor Luis de Oliveira a Carlos Eduardo Amaral Nicacio přijali RFEM 6 a přímo jej integrovali s Revitem jako páteř svého BIM pracovního postupu. Koncepční modelování probíhá v Revitu, poté se model importuje do RFEM pro analýzu a následně se exportuje zpět do Revitu pro dokumentaci. Doplňek Steel Joints zajišťuje návrh spojů ve stejném modelu — včetně paty sloupu solárního stromu a kompletní analýzy zatížení větrem — čímž odstraňuje ztrátu dat a opakovanou práci z jejich předchozího postupu.
Výhody
- Bezproblémová BIM obousměrná výměna: Rozhraní Revit–RFEM přenáší průřezy a geometrii přesně v obou směrech, čímž eliminuje opětovné zadávání i konflikty verzí.
- Návrhové prostředí vše v jednom: Kontrola ocelových spojů probíhá ve stejném modelu, což odstraňuje riziko použití zastaralých dat při výpočtech spojů.
- Jistota v analýze druhého řádu: Zpracování P-Delta efektu a imperfekcí v RFEM přináší spolehlivé výsledky u geometricky složitých průmyslových objektů.
- Nové možnosti návrhu: Tým rozšiřuje své zaměření na návrh hliníkových a ocelových desek a následně plánuje i dřevěné konstrukce.
- Rychlá podpora: Tým Dlubal v Argentině poskytuje rychlou a odbornou asistenci vždy, když je potřeba.
