MSE Engenharia: BIM-integrierte Tragwerksplanung mit RFEM 6

Herausforderung

MSE Engenharia, ein in Paraná ansässiges Ingenieurbüro für Industrieanlagen, musste in Londrina eine baumförmige Stahlkonstruktion entwerfen, um Photovoltaikmodule zu tragen — und dabei unter Windlasten Tragfähigkeit mit ästhetischem Anspruch zu verbinden. Das Team bearbeitet außerdem regelmäßig großskalige Industrieanlagen mit Stahl-Beton-Kombinationen, Theorie II. Ordnung und Anschlussnachweisen unter engem Zeitdruck.

Zuvor verfügte die eingesetzte Software über keine Revit-Schnittstelle, sodass die Ingenieure Daten zwischen Entwurfs- und Analysephase manuell erneut eingeben mussten. Verlorene Querschnittsdaten, Versionskonflikte und doppelter Aufwand waren ein ständiger Zeitfresser in den Projekten.

Lösung

Victor Luis de Oliveira und Carlos Eduardo Amaral Nicacio entschieden sich für RFEM 6 und integrierten es direkt mit Revit als Grundlage ihres BIM-Workflows. Die konzeptionelle Modellierung erfolgt in Revit, danach werden die Daten zur Berechnung nach RFEM importiert und anschließend zur Dokumentation wieder nach Revit exportiert. Das Add-on Steel Joints übernimmt die Anschlussbemessung im selben Modell — einschließlich des Fußpunkts der Solarbeumstruktur und der vollständigen Windlastanalyse — und beseitigt so den Datenverlust und den Nacharbeitsaufwand ihres bisherigen Ansatzes.

Vorteile

Nahtloser BIM-Datenaustausch: Die Revit–RFEM-Schnittstelle überträgt Querschnitte und Geometrie in beide Richtungen präzise und vermeidet so Doppeleingaben und Versionskonflikte.

All-in-One-Bemessungsumgebung: Die Nachweise für Stahlanschlüsse erfolgen im selben Modell, wodurch das Risiko entfällt, dass veraltete Daten für Anschlussberechnungen verwendet werden.

Sicherheit bei der Berechnung nach Theorie II. Ordnung: Die P-Delta- und Imperfektionsbehandlung in RFEM liefert zuverlässige Ergebnisse für geometrisch komplexe Industriegebäude.

Neue Bemessungsmöglichkeiten: Das Team erweitert seine Kompetenzen auf die Bemessung von Aluminium- und Stahlblechkonstruktionen; als Nächstes sind Holzkonstruktionen geplant.

Reaktionsschneller Support: Das Dlubal-Team in Argentinien bietet jederzeit schnelle und fachkundige Unterstützung, wenn sie benötigt wird.

MSE Engenharia ist ein Unternehmen für Industrieingenieurwesen mit Sitz in Paraná, Brasilien, das 1979 gegründet wurde und Kunden wie Klabin, Nestlé, Novo Nordisk, Heineken und GM betreut.

Unternehmen MSE Engenharia

Unternehmenstyp Engineering & Construction

Branche Stahlbetonbau Stahlbau

Schwerpunkt Statik und Tragwerksplanung Stahlverbindungen Gebäudedatenmodellierung (BIM)

RFEM 6 als Zentrum des BIM-integrierten Workflows

Der entscheidende Wandel für MSE Engenharia bestand darin, ihren Workflow um eine einzige interoperable Umgebung zu konsolidieren. Zuvor war der Export zwischen den Programmen manuell und fehleranfällig — Querschnitte gingen verloren, Änderungen mussten doppelt vorgenommen werden, und es bestand das Risiko, veraltete Modelle für die Endberechnungen zu verwenden.

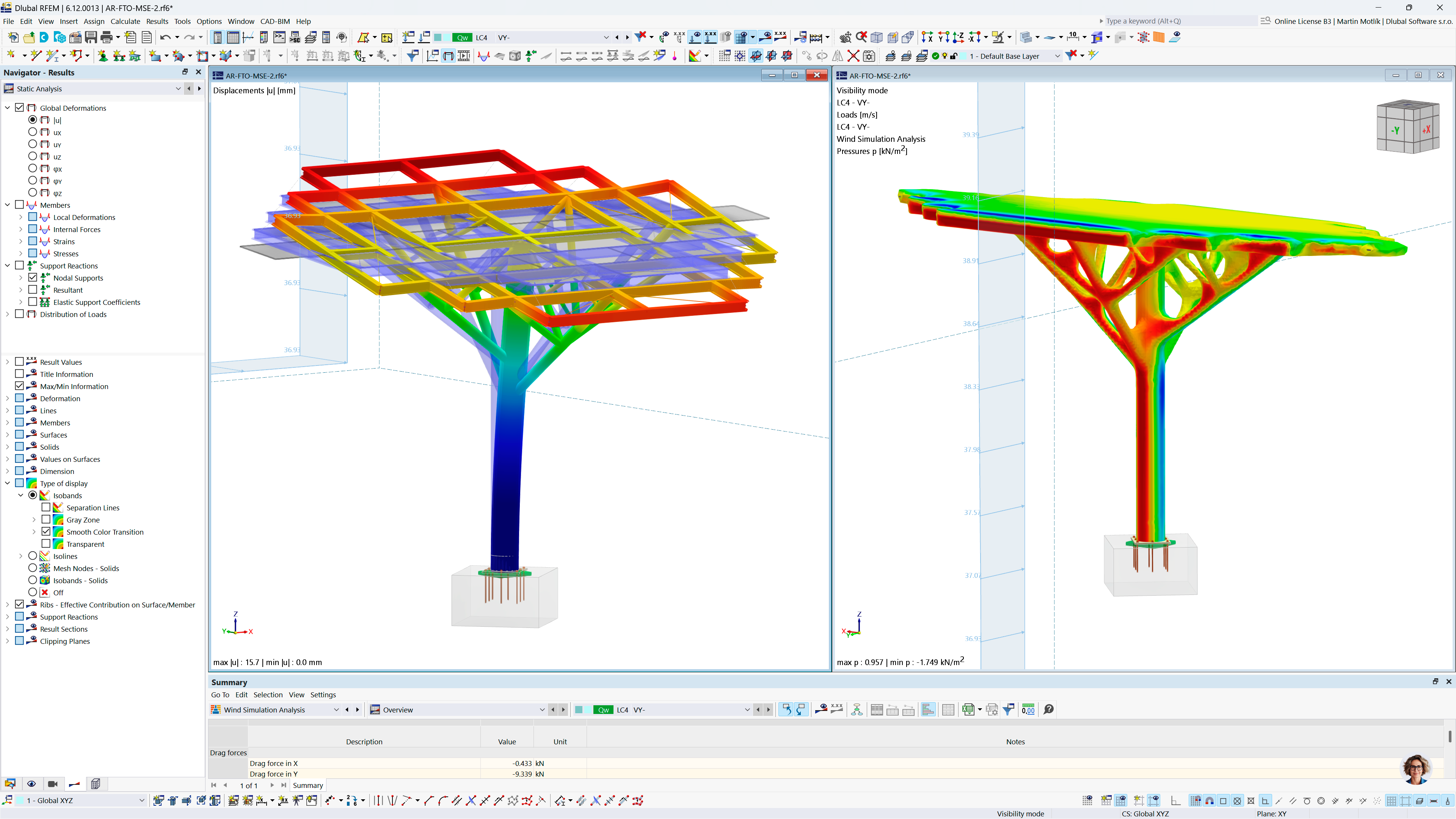

Strukturelles Modell einer baumförmigen Photovoltaikanlage in Brasilien, analysiert von MSE Engenharia.

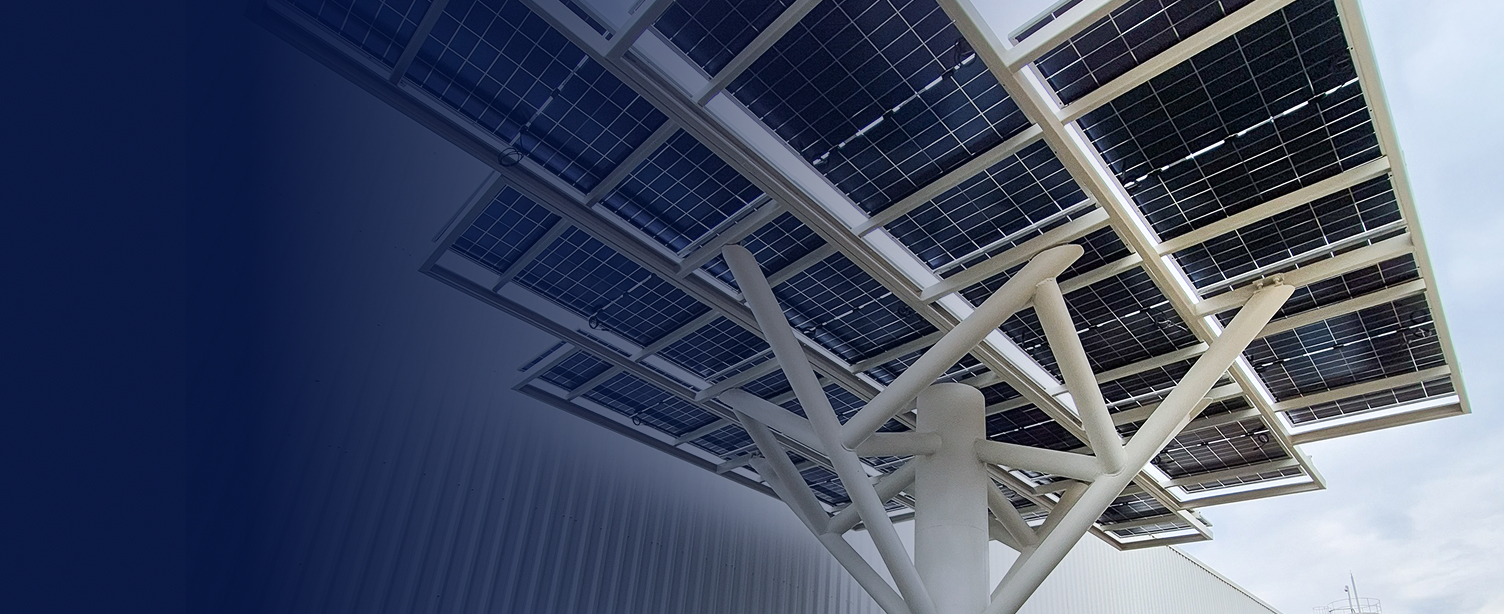

Stabile Stahlkonstruktion für die Installation von Photovoltaikanlagen in Form eines baumartigen Bauwerks.

RFEM 6 löste dies mit einer direkten, bidirektionalen Revit-Schnittstelle. Das Team modelliert in Revit, analysiert in RFEM und kehrt zur Dokumentation wieder zu Revit zurück — wobei alle Querschnittsdefinitionen und Geometrien durchgängig erhalten bleiben. Dies gilt gleichermaßen für Stahl- und Stahlbetonbauwerke über das gesamte Projektspektrum hinweg.

Stahlanschlüsse: Ein Modell, kein Datenverlust

Zuvor war der Export von Verbindungsdaten in ein separates Anschlussbemessungsprogramm langsam und mit Datenverlusten verbunden. Jede Modelländerung musste im Anschlussprogramm manuell nachgebildet werden — was bei jedem Schritt Risiken mit sich brachte.

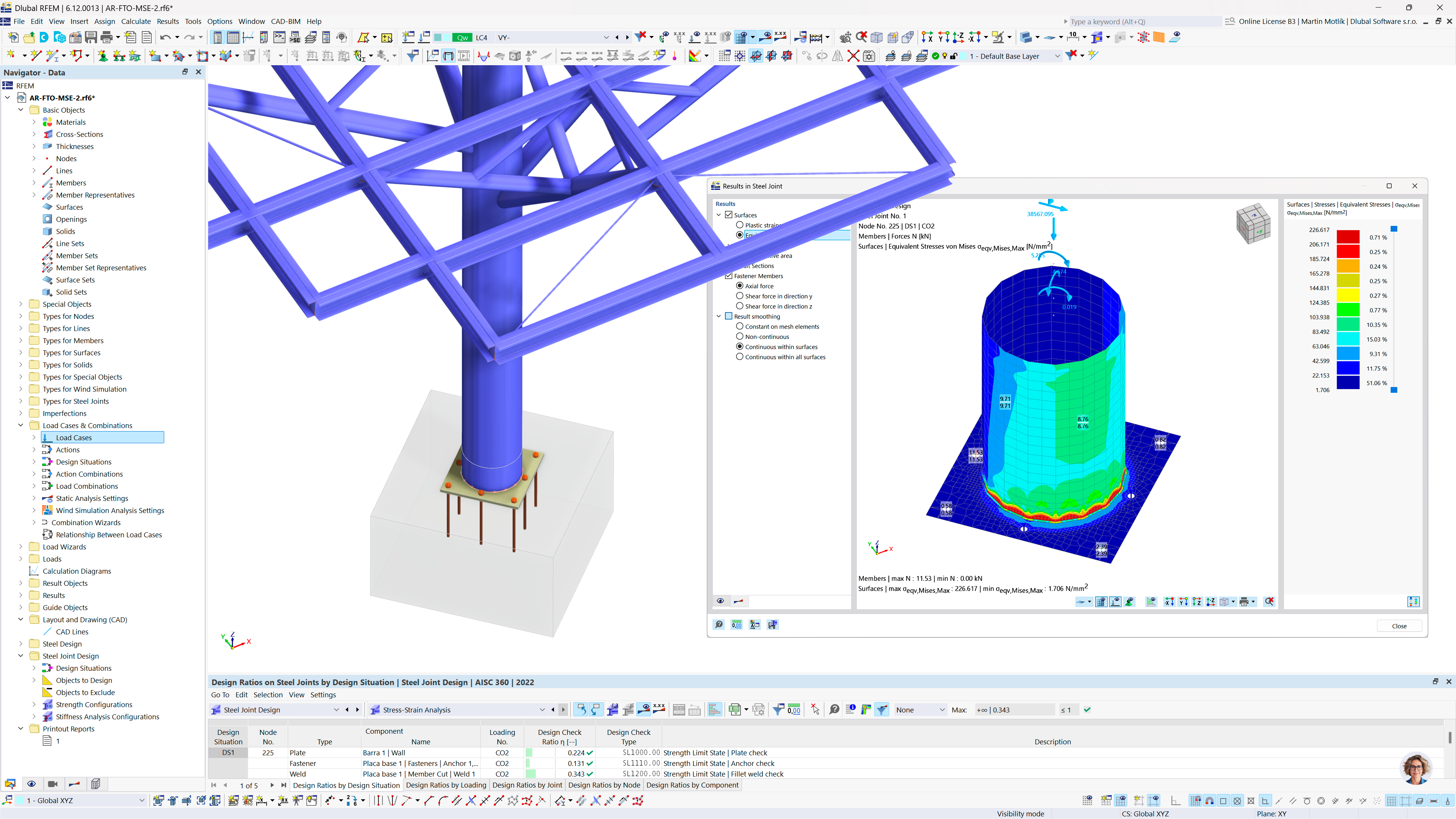

Strukturmodell einer baumförmigen Photovoltaikanlage in Brasilien, analysiert von MSE Engenharia.

Detailansicht einer Stützenfuß-Verbindung mit strukturellen Komponenten in einer Analyse-Software.

Das Add-on Steel Joints in RFEM 6 hat dies vollständig beseitigt. Die inneren Kräfte werden direkt in derselben Arbeitsumgebung in die Berechnung auf Anschluss-Ebene übertragen. Für die Solar Tree in Londrina wurde hier die Fußplatte der Stütze ausgelegt und nachgewiesen, zusammen mit der vollständigen Windlastanalyse.

Die direkte Revit-Schnittstelle spart uns bei jedem Projekt erheblich Zeit — Modelle werden ohne manuelle Neueingabe zwischen Planung und Analyse übertragen.

Wir können alles in demselben Programm erledigen. Auf diese Weise können wir die Wahrscheinlichkeit von Fehlern oder nicht aktualisierten Modellen, die für die Berechnungen verwendet werden, deutlich reduzieren.

Victor Luis de Oliveira MSE Engenharia

Industriebauwerke: Zweite-Ordnung-Analyse und was als Nächstes kommt

MSE Engenharia plant regelmäßig Fabriken, Lagerhallen und Verarbeitungsanlagen aus Beton und Stahl. Bei einem kürzlich bearbeiteten hohen Industriegebäude mit komplexer Form bewältigte die Zweite-Ordnung-Analyse in RFEM die Modellierung von Imperfektionen und die Stabilitätsnachweise effizient — mit Ergebnissen, die das Team als sehr zufriedenstellend beschrieb.

Mit Blick in die Zukunft plant das Team, RFEM auf Holzbauten auszuweiten, und integriert bereits die Bemessungsfunktion für Aluminium- und Stahlbleche in seine Praxis. Das Dlubal-Supportteam in Argentinien war dabei durchgehend eine verlässliche Unterstützung.
