Conception d'une structure photovoltaïque en forme d’arbre au Brésil avec un flux de travail BIM

Défi

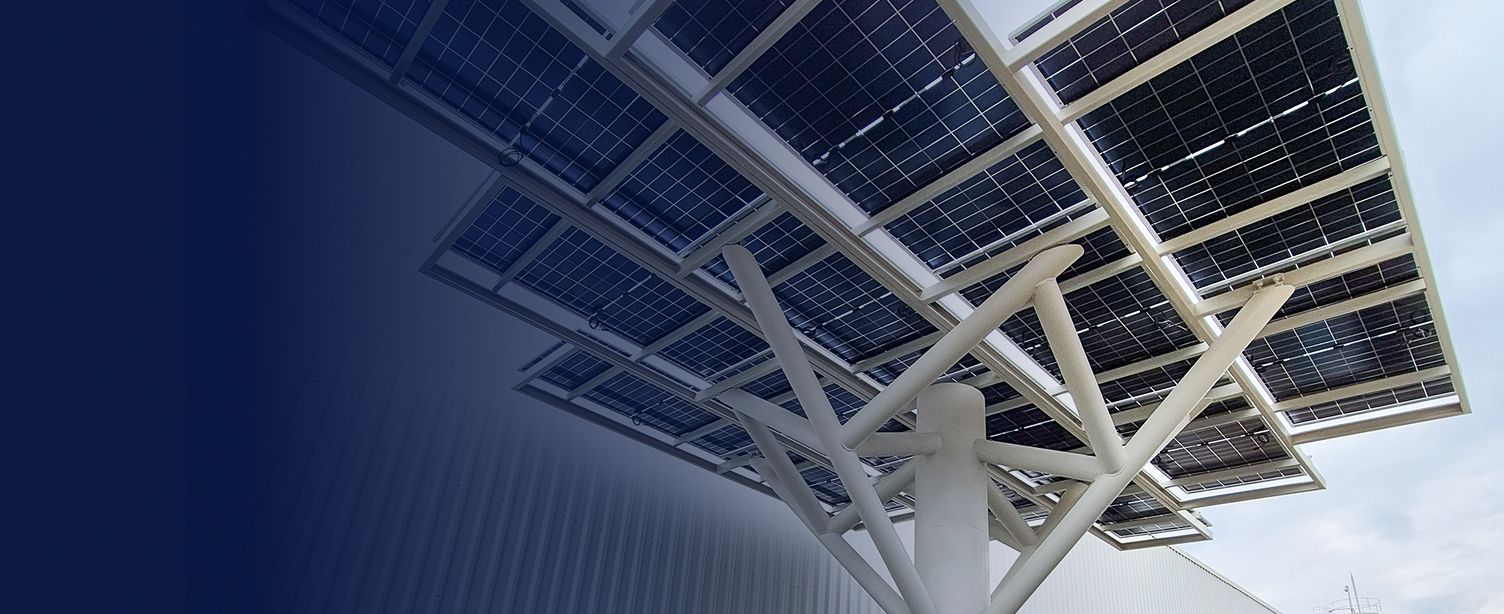

MSE Engenharia, une entreprise d’ingénierie industrielle basée au Paraná, devait concevoir une structure en acier en forme d’arbre destinée à supporter des panneaux photovoltaïques à Londrina — en alliant intégrité structurelle et esthétique sous l’action du vent. L’équipe traite également régulièrement des structures industrielles de grande envergure impliquant des combinaisons acier-béton, des analyses du second ordre et la vérification des assemblages dans des délais serrés.

Auparavant, leur logiciel ne disposait pas d’interface Revit, ce qui obligeait les ingénieurs à saisir à nouveau manuellement les données entre les phases de conception et d’analyse. La perte de données de sections, les incompatibilités de versions et les efforts redondants constituaient une perte de temps constante pour les projets.

Solution

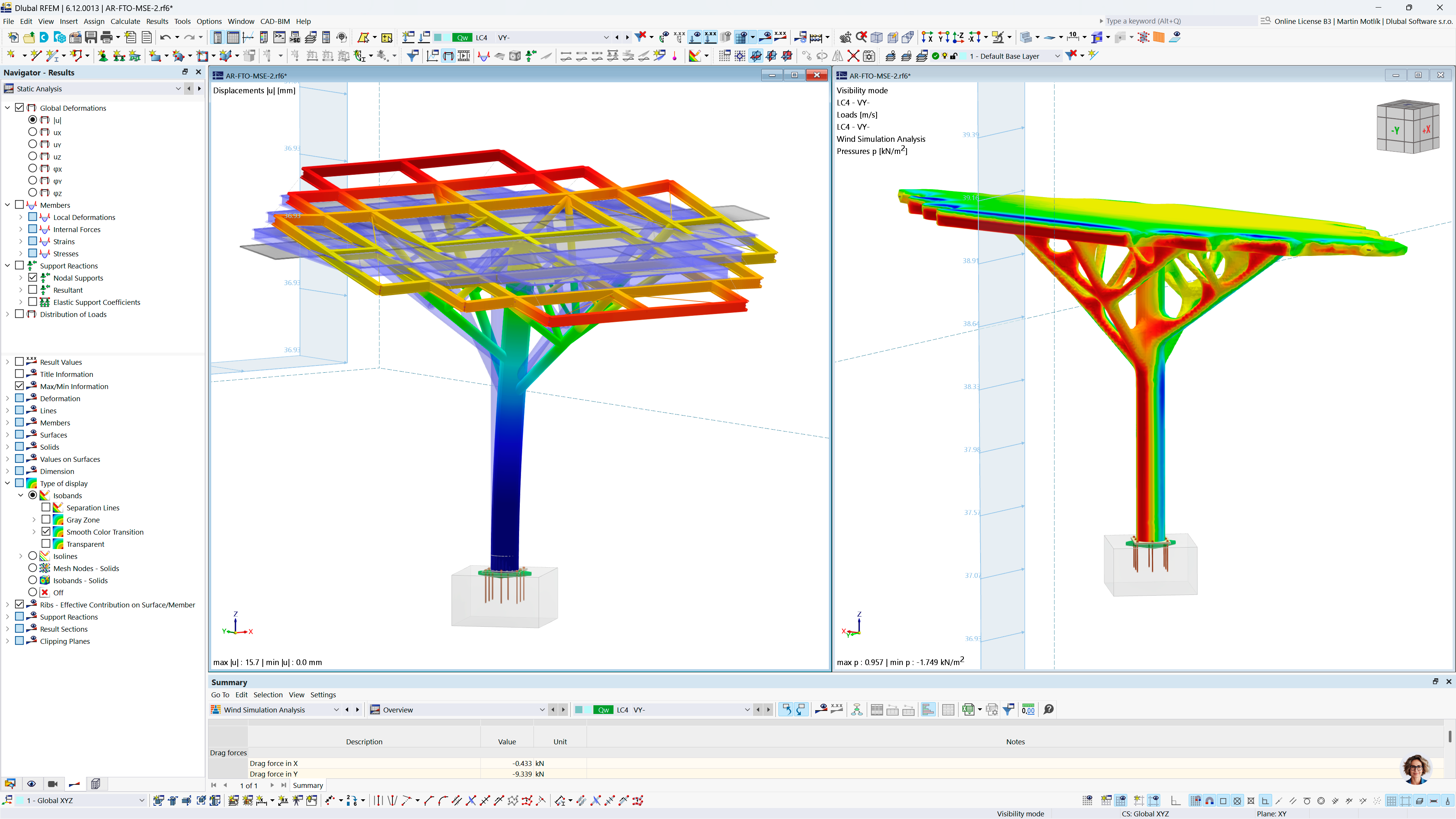

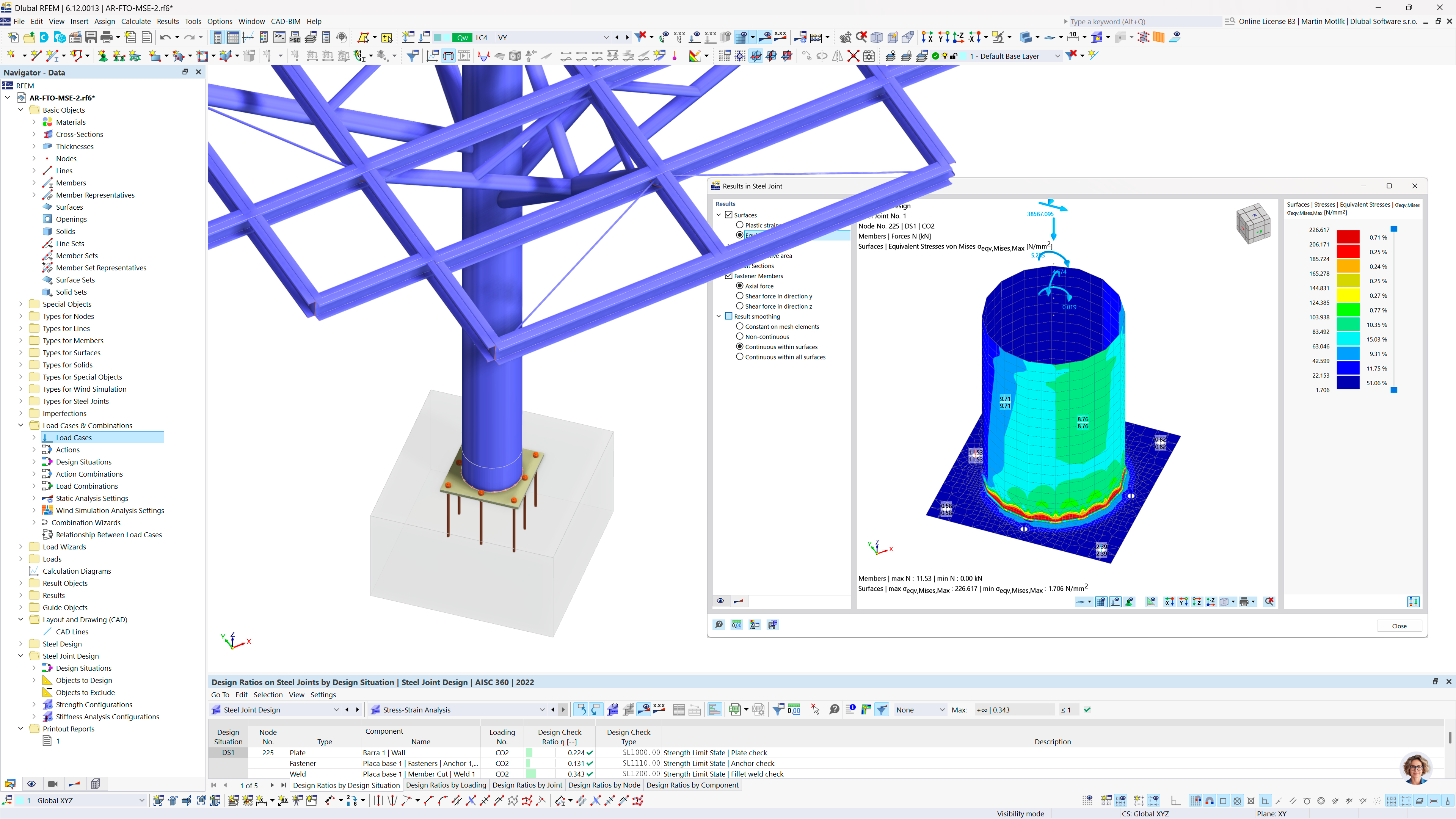

Victor Luis de Oliveira et Carlos Eduardo Amaral Nicacio ont adopté RFEM 6, en l’intégrant directement à Revit comme base de leur flux de travail BIM. La modélisation conceptuelle est effectuée dans Revit, puis le modèle est importé dans RFEM pour l’analyse, avant d’être réexporté vers Revit pour la documentation. Le module complémentaire Assemblages acier prend en charge la vérification des assemblages dans le même modèle — y compris le pied de poteau de l’arbre solaire et l’analyse complète des charges de vent — éliminant ainsi les pertes de données et les reprises de travail de leur approche précédente.

Avantages

• Flux BIM aller-retour fluide : L’interface Revit–RFEM transfère avec précision les sections et la géométrie dans les deux sens, éliminant les ressaisies et les conflits de versions.

• Environnement de conception tout-en-un : La vérification des assemblages en acier s’effectue dans le même modèle, supprimant le risque d’utiliser des données obsolètes pour les calculs d’assemblages.

• Analyse du second ordre fiable : La prise en compte du P-Delta et des imperfections dans RFEM fournit des résultats fiables pour les bâtiments industriels géométriquement complexes.

• Nouvelles possibilités de conception : L’équipe s’étend à la conception de structures en aluminium et en tôles d’acier, avec des structures en bois prévues ensuite.

• Assistance réactive : L’équipe Dlubal en Argentine fournit une assistance rapide et experte dès que nécessaire.
