Progettare una struttura solare a forma di albero in Brasile con un flusso di lavoro integrato BIM

Sfida

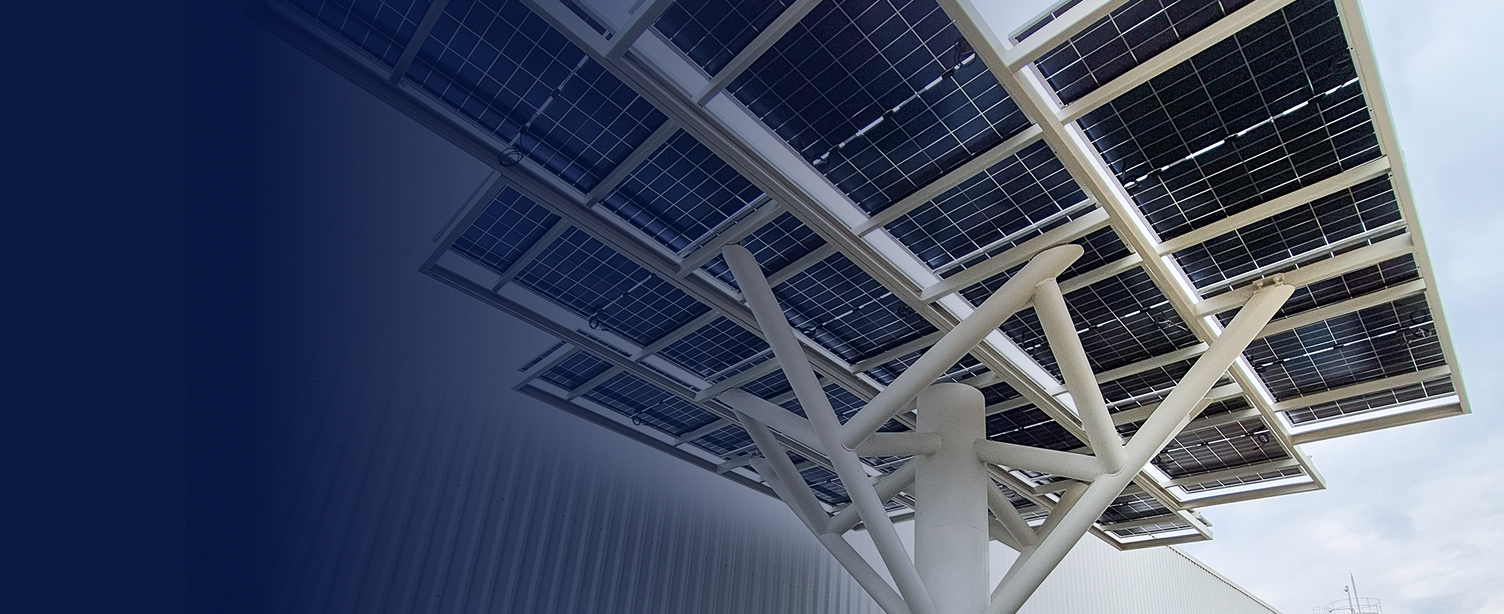

MSE Engenharia, un’azienda di ingegneria industriale con sede nel Paraná, doveva progettare una struttura in acciaio a forma di albero a Londrina per supportare pannelli fotovoltaici — combinando integrità strutturale e intento estetico sotto carichi del vento. Il team si occupa inoltre regolarmente di strutture industriali di grandi dimensioni che coinvolgono combinazioni acciaio-calcestruzzo, analisi del secondo ordine e verifiche delle connessioni con scadenze strette.

In precedenza, il loro software non disponeva di un’interfaccia Revit, costringendo gli ingegneri a reinserire manualmente i dati tra la fase di progettazione e quella di analisi. La perdita dei dati delle sezioni, le incongruenze tra versioni e il lavoro duplicato comportavano un costante spreco di tempo nei progetti.

Soluzione

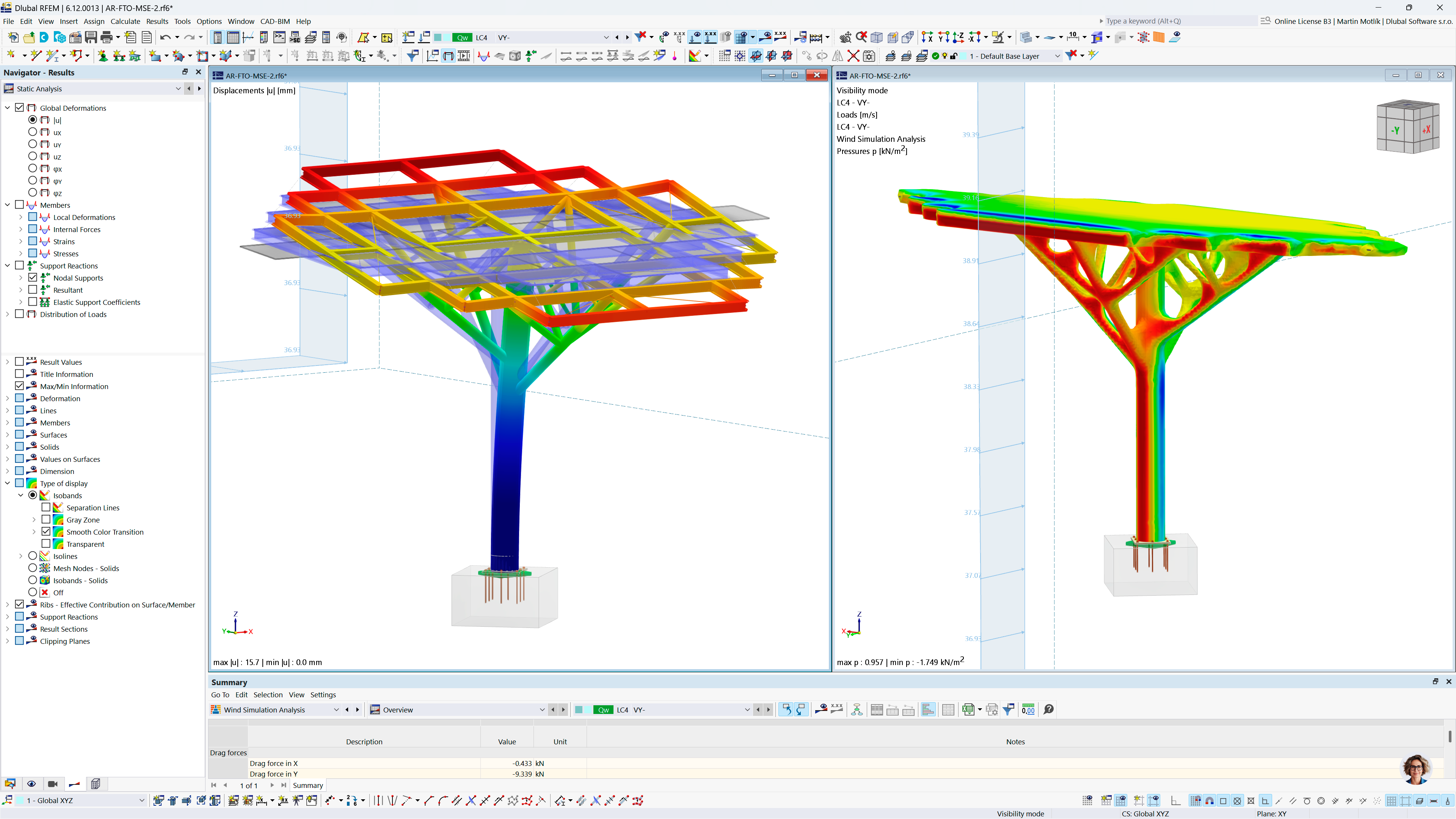

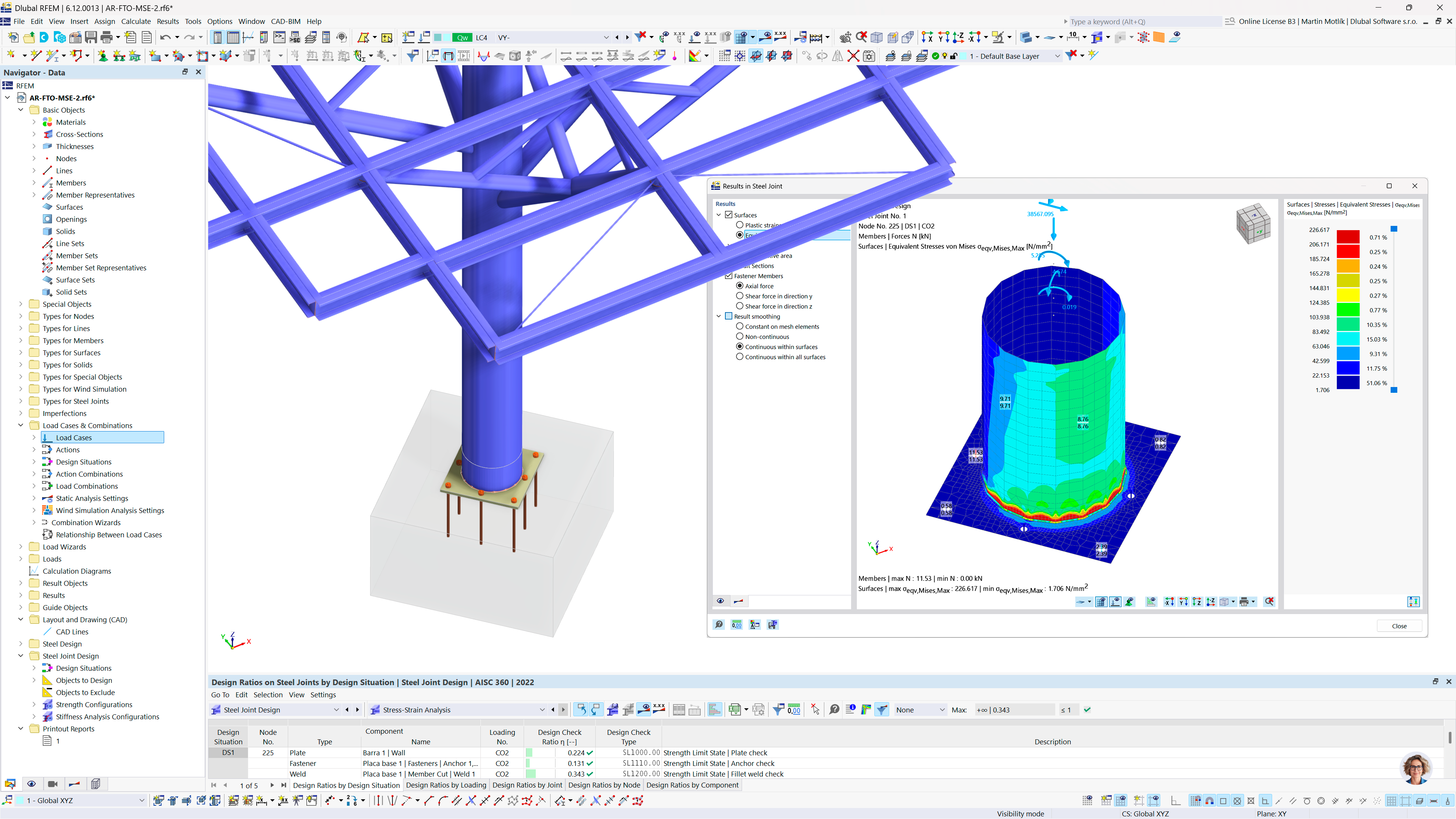

Victor Luis de Oliveira e Carlos Eduardo Amaral Nicacio hanno adottato RFEM 6, integrandolo direttamente con Revit come spina dorsale del loro flusso di lavoro BIM. La modellazione concettuale avviene in Revit, quindi viene importata in RFEM per l’analisi, e successivamente esportata di nuovo in Revit per la documentazione. L’add-on Steel Joints gestisce la progettazione delle connessioni nello stesso modello — inclusi la base del pilastro della struttura solare e l’analisi completa dei carichi del vento — eliminando la perdita di dati e le rilavorazioni del loro approccio precedente.

Vantaggi

• Flusso BIM continuo: L’interfaccia Revit–RFEM trasferisce con precisione sezioni e geometria in entrambe le direzioni, eliminando il reinserimento dei dati e i conflitti di versione.

• Ambiente di progettazione tutto in uno: La verifica delle connessioni in acciaio avviene nello stesso modello, eliminando il rischio che dati obsoleti vengano utilizzati per i calcoli delle connessioni.

• Affidabilità nell’analisi del secondo ordine: La gestione degli effetti P-Delta e delle imperfezioni in RFEM garantisce risultati affidabili su edifici industriali geometricamente complessi.

• Nuove possibilità di progettazione: Il team si sta espandendo nella progettazione di strutture in alluminio e di piastre in acciaio, con strutture in legno previste in seguito.

• Supporto reattivo: Il team Dlubal in Argentina fornisce assistenza rapida e competente ogni volta che è necessario.
