MSE Engenharia: planeamento estrutural integrado no BIM com RFEM 6

Desafio

A MSE Engenharia, uma empresa de engenharia industrial sediada no Paraná, teve de projetar em Londrina uma estrutura de aço em forma de árvore para a fixação de módulos fotovoltaicos – tendo de conciliar a integridade estrutural e os requisitos estéticos com as cargas eólicas. Além disso, a equipa lida regularmente com construções industriais de grande escala, que envolvem estruturas de betão armado, análises de segunda ordem e verificações de ligações com prazos muito apertados.

Até agora, faltava ao seu software uma interface com o Revit, pelo que os engenheiros eram obrigados a introduzir manualmente os dados entre as fases de dimensionamento e de análise. A perda de dados de secções transversais, as inconsistências entre versões e a duplicação de trabalho provocavam atrasos constantes na execução dos projetos.

Solução

Victor Luis de Oliveira e Carlos Eduardo Amaral Nicacio adotaram o RFEM 6 e integraram-no diretamente no Revit como elemento central do seu fluxo de trabalho BIM. A modelação conceptual é realizada no Revit, sendo posteriormente importada para o RFEM para cálculo e, por fim, exportada de volta para o Revit para documentação. O módulo Ligações de aço realiza o dimensionamento das ligações no mesmo modelo – incluindo a base do pilar da árvore solar e a análise completa da carga do vento – evitando assim a perda de dados e o trabalho de retificação que ocorriam na abordagem anterior.

Vantagens

Troca de dados BIM sem interrupções: A interface entre o Revit e o RFEM transfere secções transversais e geometria em ambos os sentidos com precisão, evitando assim entradas duplicadas e conflitos de versões.

Ambiente de dimensionamento "tudo-em-um": As verificações para ligações de aço são realizadas no mesmo modelo, eliminando o risco de utilização de dados desatualizados nos cálculos das ligações.

Segurança de acordo com a análise de segunda ordem: O tratamento P-Delta e de imperfeições do RFEM fornece resultados fiáveis em construções industriais geometricamente complexas.

Novas possibilidades de dimensionamento: A equipa está a alargar as suas competências ao dimensionamento de estruturas de alumínio e chapa de aço; em seguida, estão previstas estruturas de madeira.

Apoio rápido: A equipa da Dlubal na Argentina está sempre disponível para prestar um apoio rápido e competente.

A MSE Engenharia é uma empresa de engenharia industrial fundada em 1979, com sede no Paraná, Brasil, que presta serviços a clientes como a Klabin, a Nestlé, a Novo Nordisk, a Heineken e a GM.

Empresa MSE Engenharia

Tipo de negócio Engenharia e construção

Área Estruturas de betão Estruturas de aço Estruturas Solares e Sistemas de Montagem

Área de foco Cálculos estruturais e dimensionamento Ligações de aço Modelação da informação da construção (BIM)

RFEM 6 como elemento central do fluxo de trabalho integrado no BIM

O passo decisivo para a MSE Engenharia consistiu em consolidar o fluxo de trabalho num único ambiente interoperável. Anteriormente, a troca de dados entre as ferramentas era feita manualmente e estava sujeita a erros – secções transversais perdiam-se, as alterações tinham de ser feitas duas vezes e havia o risco de se utilizarem modelos desatualizados nos cálculos finais.

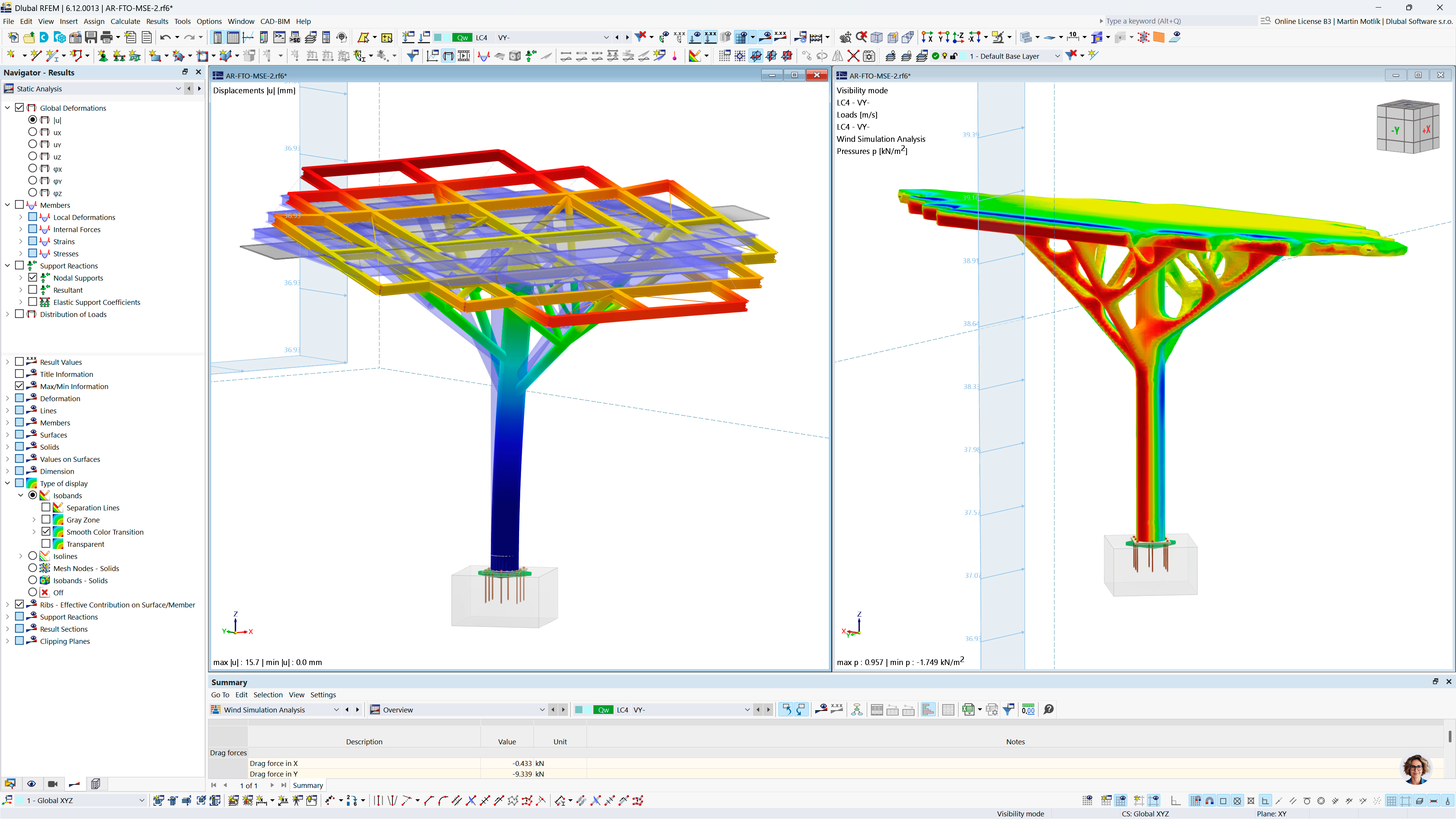

Modelo estrutural de uma estrutura de sistema fotovoltaico em forma de árvore no Brasil, analisado pela MSE Engenharia.

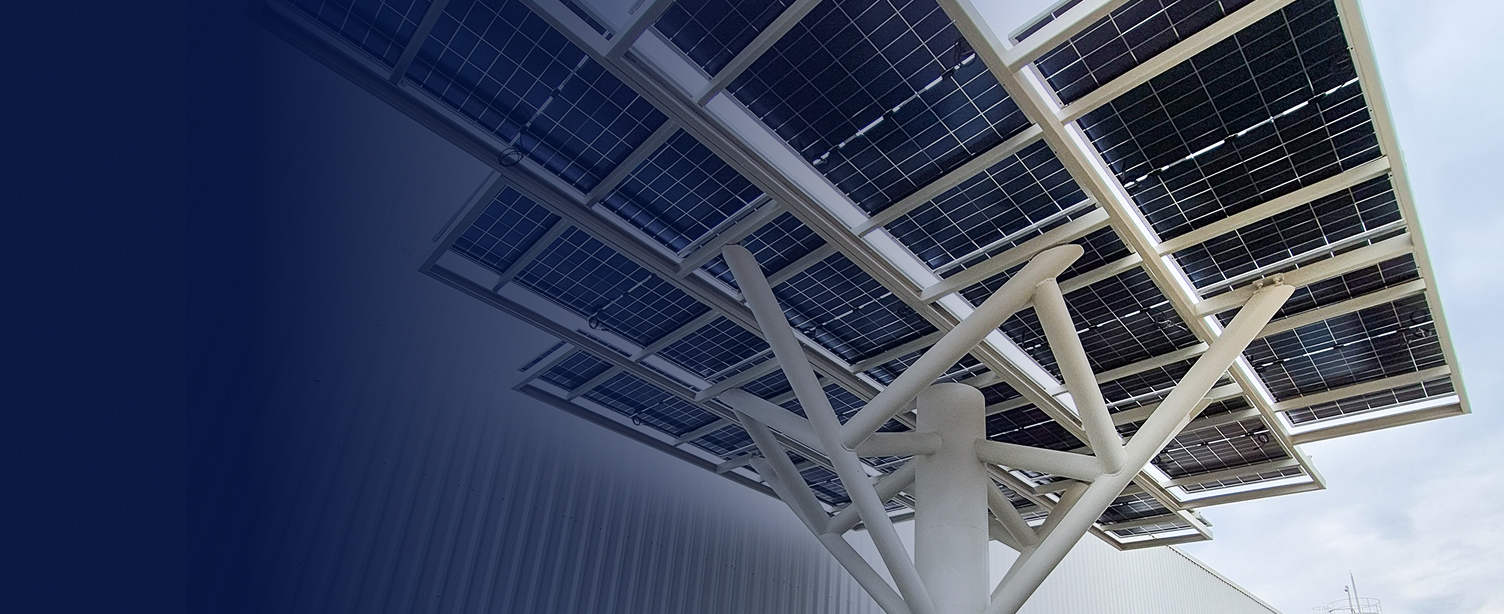

Estrutura de aço estável para instalação de painéis fotovoltaicos num sistema em forma de árvore.

O RFEM 6 resolveu este problema através de uma interface direta e bidirecional com o Revit. A equipa modela no Revit, realiza o cálculo no RFEM e regressa ao Revit para a documentação – mantendo-se, ao longo de todo o processo, todas as definições de secções transversais e a geometria. Isto aplica-se tanto a estruturas de aço como de betão, em todo o espectro de projetos.

Ligações de aço: um modelo, sem perda de dados

Até agora, a exportação de dados de ligação para uma ferramenta separada de dimensionamento de ligações era lenta e implicava perdas de dados. Cada alteração no modelo tinha de ser replicada manualmente no software de ligações – o que representava um risco a cada passo.

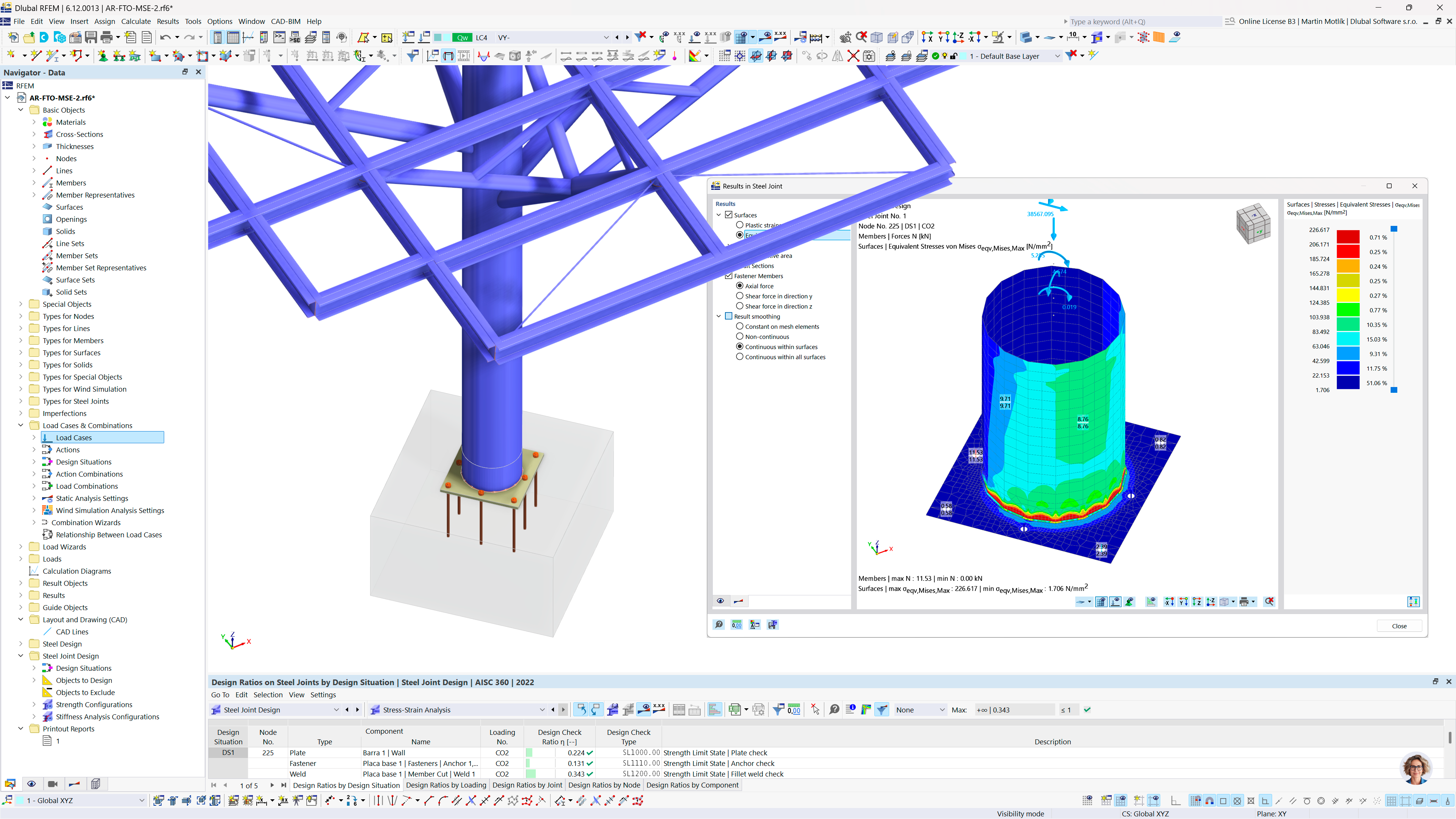

Modelo estrutural de uma estrutura de sistema fotovoltaico em forma de árvore no Brasil, analisada pela MSE Engenharia.

Vista detalhada de uma ligação da base de pilar com componentes estruturais num software de análise estrutural.

Com o módulo Ligações de aço no RFEM 6, este problema foi totalmente resolvido. Os esforços internos são transferidos diretamente para os cálculos ao nível das ligações, na mesma área de trabalho. No caso da árvore solar em Londrina, além da análise completa das cargas de vento, foi também dimensionada e verificada a base do pilar.

A interface direta com o Revit poupa-nos um tempo significativo em cada projeto — os modelos passam entre o projeto e a análise sem qualquer reintrodução manual.

Podemos fazer tudo no mesmo programa. Dessa forma, conseguimos reduzir significativamente a chance de erros ou de modelos desatualizados serem usados nos cálculos.

Victor Luis de Oliveira Engenharia MSE

Construções industriais: análise de segunda ordem e próximos passos

A MSE Engenharia dimensiona regularmente fábricas, armazéns e instalações de processamento que combinam betão e aço. Num edifício industrial de grande altura e forma complexa, recentemente concluído, a análise de segunda ordem no RFEM permitiu modelar com eficiência as imprecisões e realizar as verificações de estabilidade – com resultados que a equipa considerou muito satisfatórios.

Para o futuro, a equipa planeia alargar a utilização do RFEM a estruturas de madeira e já está a integrar a função de dimensionamento de alumínio e chapas de aço na sua prática. A equipa de apoio da Dlubal na Argentina tem sido sempre um ponto de contacto fiável.
