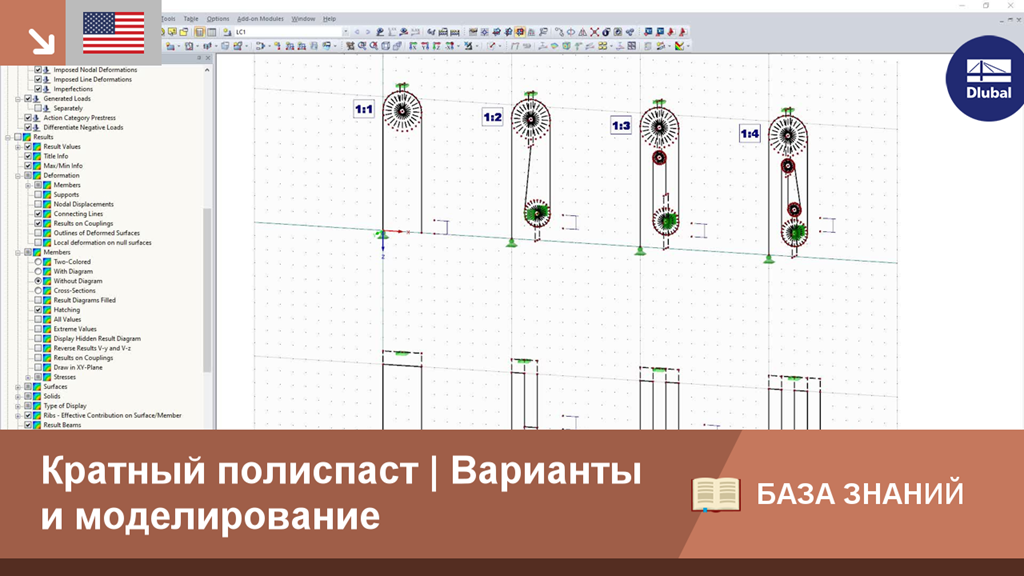

КБ 001658 | Моделирование кратных полиспастов в программе RFEM

КБ|001658

Моделирование в программе RFEM
При моделировании необходимо задать канат в виде непрерывной полилинии хотя бы с тремя узлами. Таким образом программа «распознает», что собой целый канат представляет собой один элемент. Затем можно присвоить данной полилинии тип стержня «канат на блоках». Далее нужно, чтобы как минимум на одном конце каната находилась неподвижная опора или стержень, которые смогут передавать приложенную растягивающую нагрузку. И поскольку растягивающая сила в «канате на блоках» должна быть постоянной, дальнейшая спецификация остальных присоединенных элементов не требуется. Тем не менее на смежные элементы или узловые опоры могут действовать также прогибающие силы, но только в случае, если в канате имеется продольный изгиб.
Жесткие стержни были при моделировании заданы так, чтобы силу, необходимую для поднятия груза можно было легко определить с помощью лишь одной опоры. На свободных блоках были размещены дополнительные стабилизирующие опоры для противодействия потере устойчивости.
Требуемое расстояние натяжения учитывается посредством вынужденной деформации узла.
