Modelování v programu RFEM
Při modelování je třeba lano zadat jako průběžnou polylinii alespoň se třemi uzly. Program tak „ví“, že celé lano je prvek. Následně lze dané polylinii přiřadit typ prutu „Lano na kladkách“. Alespoň jeden konec lana musí mít pevnou podporu nebo prut, aby bylo možné přenášet působící tahové zatížení. Vzhledem k tomu, že tahová síla by měla být v „laně na kladce“ konstantní, není pro připojené prvky nutné žádné další zadání. Při vybočení lan působí na sousední prvky nebo uzlové podpory průhybové síly.
Při modelování byly tuhé pruty zadány tak, že sílu potřebnou ke zvednutí břemene lze vyčíst z jedné podpory. Na volných kladkách byly pro zamezení nestabilitě umístěny další stabilizační podpory.
Potřebná tažná dráha se uvažuje jako vynucené přetvoření uzlu.

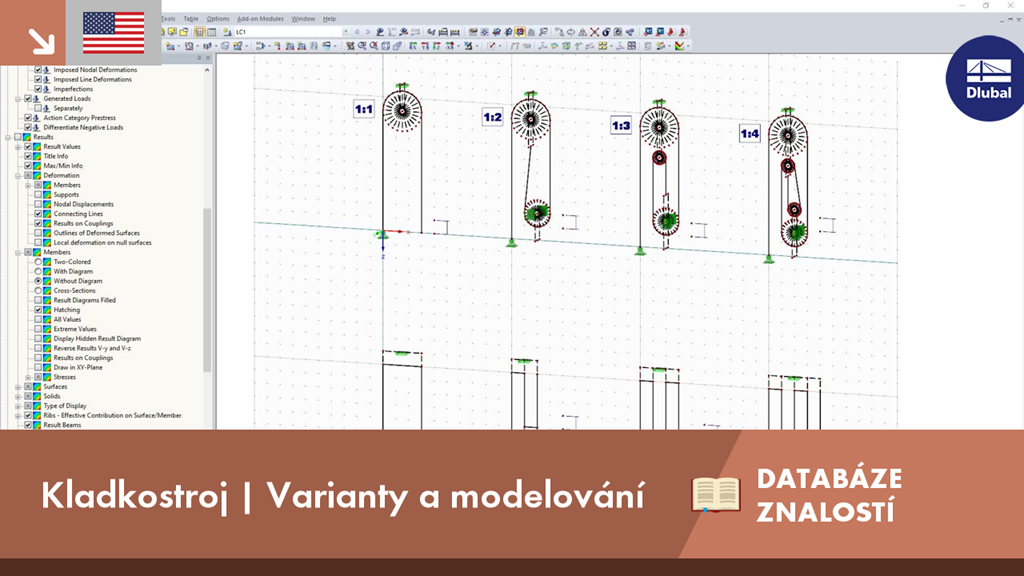

KB 001658 | Modelování kladkostrojů v programu RFEM
V programu RFEM 6 je nyní k dispozici posouzení ocelových prutů tvarovaných za studena podle AISI S100-16 / CSA S136-16. Posouzení lze aktivovat zvolením normy „AISC 360“ nebo „CSA S16“ pro addon Posouzení ocelových konstrukcí. „AISI S100“ nebo „CSA S136“ jsou pak automaticky vybrány pro posouzení oceli tvarované za studena.
Pro výpočet pružného vzpěrného zatížení prutu používá RFEM přímou pevnostní metodu (DSM). Přímá pevnostní metoda nabízí dva typy řešení, numerické (metoda konečných pásů) a analytické (specifikace). Charakteristickou křivku (signaturu) FSM a tvary vybočení lze zobrazit v dialogu pro Průřezy.
V programu SHAPE-THIN 8 je možné vypočítat účinný průřez vyztuženého vzpěrného panelu podle normy EN 1993-1-5, kapitola 4.5.
Kritické napětí při boulení se počítá podle EN 1993-1-5, příloha A.1 pro vzpěrná pole s alespoň 3 podélnými výztuhami, nebo podle EN 1993-1-5, příloha A.2 pro vzpěrná pole s jednou nebo dvěma výztuhy v tlačené oblasti. Provede se také posouzení na vzpěr zkroucením.
- Analýza napětí jeřábové dráhy a svaru
- Jeřábové dráhy a posouzení na únavu svarů
- Deformace
- Posouzení boulení při působení kolového zatížení
- Stabilitní analýza pro prostorový vzpěr podle teorie vybočení zkroucením druhého řádu
Pro posouzení podle Eurokódu 3 jsou k dispozici následující národní přílohy (NP):
- DIN EN 1993-6/NA:2010-12 (Německo)
- NBN EN 1993-6/ANB:2011-03 (Belgie)
- SFS EN 1993-6/NA:2010-03 (Finsko)
- NF EN 1993-6/NA:2011-12 (Francie)
- UNI EN 1993-6/NA:2011-02 (Itálie)
- LST EN 1993-6/NA:2010-12 (Litva)
- NEN EN 1993-6/NB:2012-05 (Nizozemsko)
- NS EN 1993-6/NA:2010-01 (Norsko)
- SS EN 1993-6/NA:2011-04 (Švédsko)
- ČSN EN 1993-6/NA:2010-03 (Česká republika)
- BS EN 1993-6/NA:2009-11 (Velká Británie)
- CYS EN 1993-6/NA:2009-03 (Kypr)
Kromě výše uvedených národních příloh lze definovat uživatelské národní přílohy s vlastními mezními hodnotami a parametry.
Výsledky všech posouzení jsou uspořádány v tematicky členěných tabulkách výsledků. Zároveň se zobrazí grafika průřezu, která ilustruje aktuální tabulkovou hodnotu. Podrobnosti posouzení uvádí všechny mezihodnoty.
Obecná analýza napětí
CRANEWAY provádí obecnou analýzu napětí pro nosník jeřábové dráhy včetně výpočtu existujících napětí a porovnání s mezními hlavními, smykovými a srovnávacími napětími. Pro svary lze rovněž provést obecnou analýzu napětí, která obsahuje paralelní a kolmá smyková napětí a jejich superpozice.
Posouzení na únavu
Posouzení na únavu se provádí na základě výpočtu jmenovitých napětí podle EN 1993-1-9, a to až pro tři současně účinné jeřáby. Při posouzení na únavu podle DIN 4132 se zaznamená průběh napětí při přejezdu pro každý napěťový bod a vyhodnotí se podle metody Rainflow.
Posouzení na vzpěr
Analýza boulení zohledňuje lokální působení kolových zatížení podle EN 1993-6 nebo DIN 18800-3.
Deformace
Analýza deformací se provádí zvlášť pro svislý a vodorovný směr. Přitom se vypočítaná posunutí porovnávají s povolenými hodnotami. Přípustné deformace lze uživatelsky definovat v parametrech výpočtu.
Analýza prostorového vzpěru
Posouzení na klopení probíhá podle druhého řádu teorie vybočení zkroucením za použití imperfekcí. Při tom je nutné zohlednit obecnou analýzu napětí, kde je součinitel kritického zatížení větší než 1,00. CRANEWAY proto vypočítá příslušný součinitel kritického zatížení pro všechny kombinace zatížení.
Podporové síly
Program stanoví veškeré podporové reakce plynoucí z charakteristických zatížení, a to včetně dynamických faktorů.
