Как создать в программе RFEM контактное тело между двумя поверхностями?

Ответ

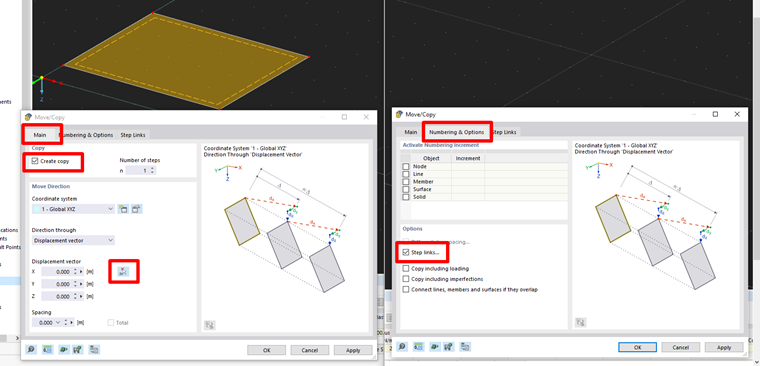

Самый быстрый способ создать контактное тело между двумя поверхностями - это сначала скопировать исходную поверхность с помощью опции «Связи шагов».

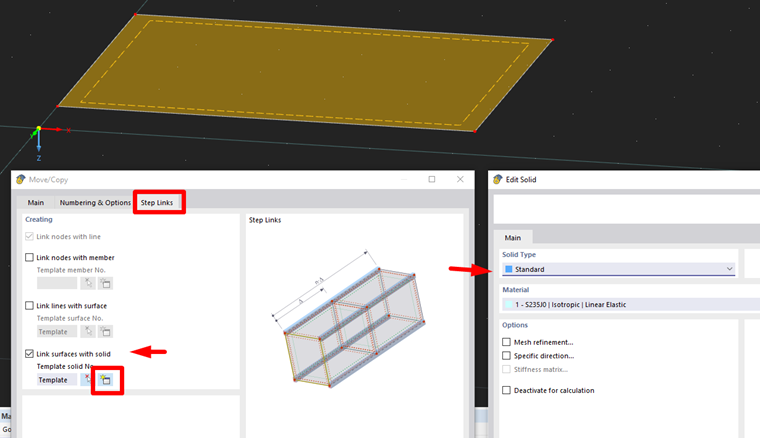

На новой вкладке «Связи шагов» выберите параметр «Связать поверхности с телом». Выберите шаблон для этого тела в качестве стандартного типа тела.

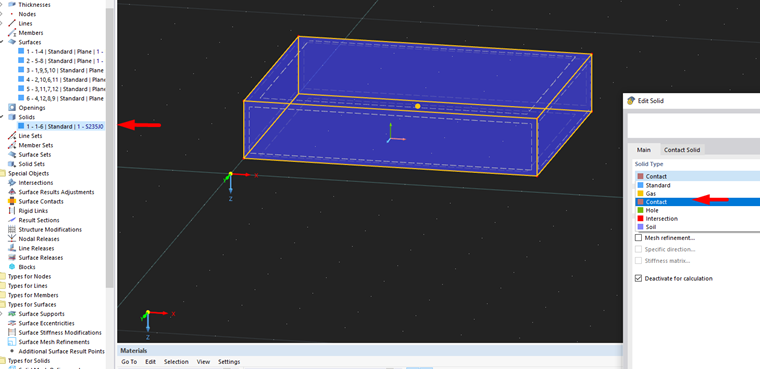

После копирования и создания новых элементов, выберите тип Тело в качестве конртакта. В новой вкладке задайте тип контактного тела (например, Полная передача сил). Кроме того, вы сможете выбрать пару поверхностей для этого контакта. Список доступных поверхностей создаётся автоматически.

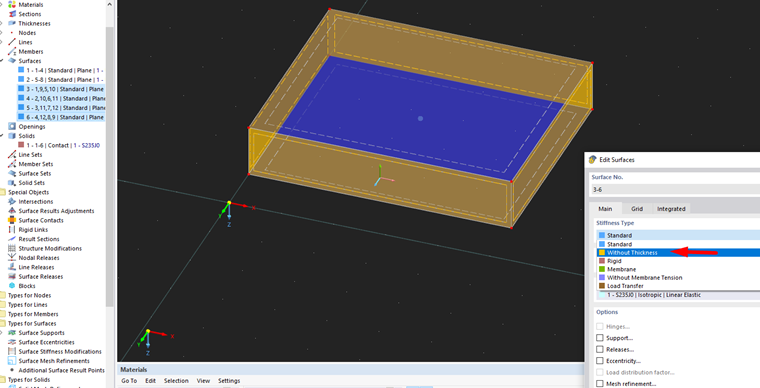

После задания Контактного тела, можно изменить боковые поверхности на тип Без толщины.

Ключевые слова

Модель Топология Поверхность Тело Контакт Передача внутренних сил
