Проектирование железобетона играет жизненно важную роль в строительной инженерии, требуя точности, надежности и эффективности. По мере того как требования современного строительства становятся все сложнее, инженеры нуждаются в программном обеспечении, которое не только идет в ногу со временем, но и повышает их продуктивность. RFEM 6 от Dlubal Software предлагает мощное, универсальное решение, упрощающее процесс проектирования железобетонных конструкций. В этой статье рассматриваются ключевые особенности дополнения "Проектирование бетона" в RFEM 6, демонстрируя, как оно интегрирует задачи, оптимизирует рабочие процессы и помогает инженерам достигать большего с меньшими усилиями.
1. Дополнение RFEM 6 для проектирования бетона: Обзор
Дополнение RFEM 6 для проектирования бетона централизирует процесс проектирования в единой интегрированной платформе. Ранее RFEM 5 требовал отдельных дополнений для разных задач по проектированию бетона, таких как проектирование балок, колонн и проверка на поперечное смещение. RFEM 6 изменяет это, объединив эти функции в одном модуле. Эта консолидация облегчает доступ инженеров к необходимым инструментам, обеспечивая более эффективный и бесперебойный процесс проектирования.
Основные преимущества:
- Объединенное дополнение: RFEM 6 включает все задачи по проектированию железобетона в одном дополнении, устраняя необходимость использования нескольких модулей.
- Включенные стандарты: Поддержка основных стандартов, таких как Eurocode 2, ACI 318 и CSA A23.3, означает, что инженеры больше не нуждаются в приобретении отдельных модулей для каждого стандарта.
- Проектирование деформаций: Функция проектирования деформаций, теперь включенная по умолчанию, упрощает процесс, который ранее был дополнительным модулем в RFEM 5.
2. Функции программы и улучшения рабочего процесса
RFEM 6 вводит несколько удобных для пользователя функций, которые упрощают процесс проектирования, от начальной настройки до конечных расчетов.
Упрощенный ввод и активация:

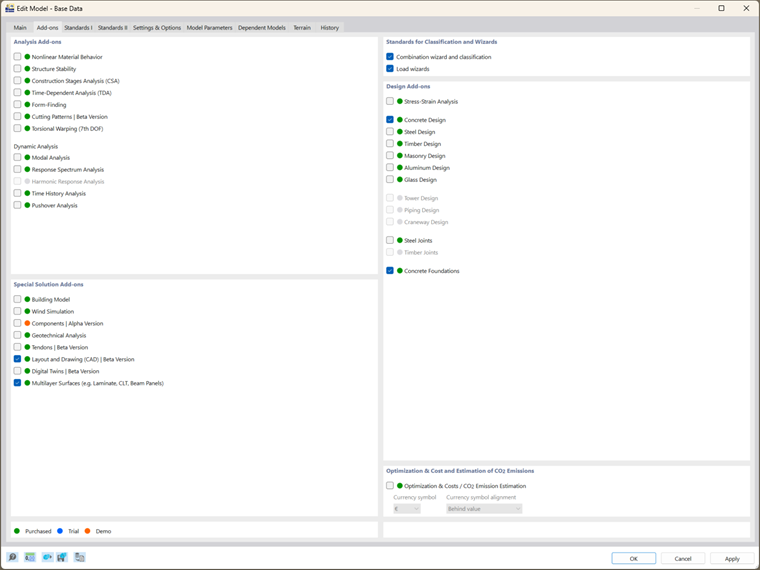

- Активация дополнения: Необходимо активировать только те дополнения, которые необходимы для конкретных задач, уменьшая ненужную перегрузку программы.

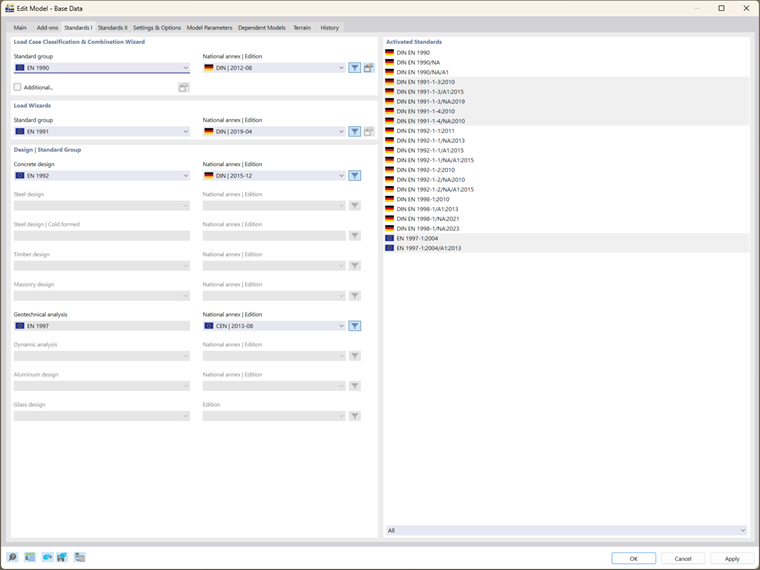

- Упрощенный ввод стандартов проектирования: Пользователи должны определить стандарт проектирования только один раз в начале проекта, что улучшает согласованность и экономит время.

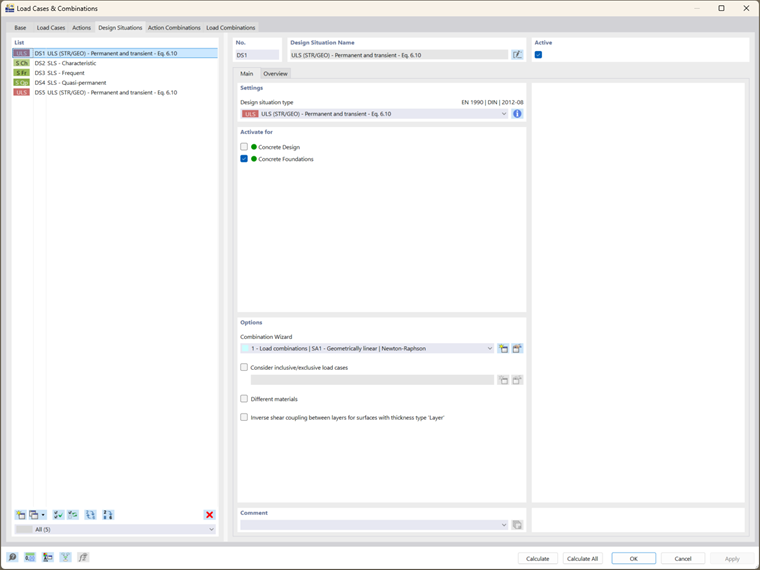

- Автоматическое назначение нагрузок: Система автоматически назначает проектные нагрузки, устраняя необходимость в ручном вводе и снижая вероятность ошибок.
Ввод конструкции и типы:
- Использование предопределенных типов: RFEM 6 вводит "типы" для конструктивных элементов, таких как балки и колонны. Эти предопределенные типы ускоряют ввод и обеспечивают согласованность всех свойств по всему проекту.
3. Ключевые функции проектирования в RFEM 6
RFEM 6 вводит набор продвинутых функций, которые значительно улучшают эффективность и точность проектирования железобетона. Интегрируя задачи проектирования и предоставляя больший контроль над вводом, RFEM 6 дает инженерам возможность создавать более точные и надежные проекты с меньшими усилиями.
Объединенный процесс проектирования для балок, колонн, поверхностей и узлов на поперечное смещение
Одна из выдающихся особенностей RFEM 6 - это его способность объединять проектирование балок, колонн, поверхностей и узлов на поперечное смещение в единый процесс. Эта интеграция устраняет необходимость переключения инженеров между разными модулями для каждой задачи, делая рабочий процесс проектирования более гладким и цельным. Этот целостный подход не только экономит время, но также гарантирует, что все конструктивные элементы оптимально спроектированы в гармонии друг с другом, снижая риск ошибок, которые могут возникнуть из-за отдельных, изолированных расчетов.

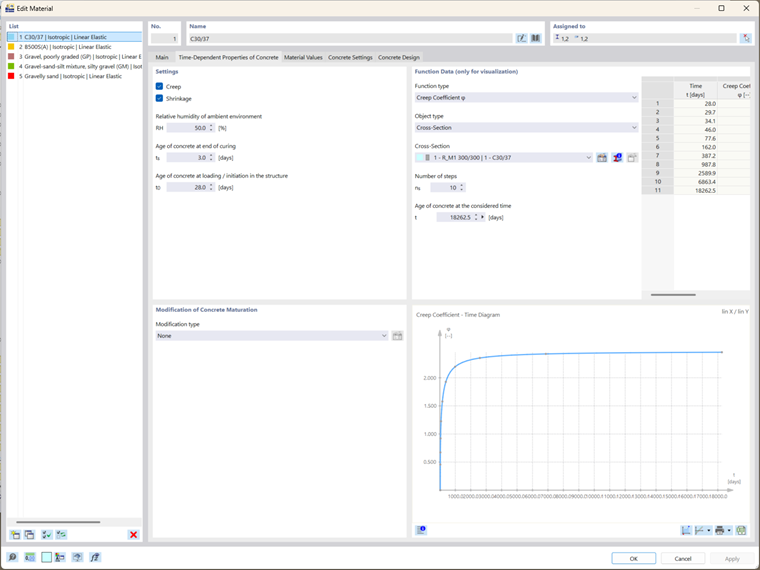

Снижение усилий на ввод: стандартизированные свойства материалов
RFEM 6 значительно снижает усилия, требуемые от инженеров, стандартизируя критические свойства материалов по всему процессу проектирования. Например, такие параметры, как ползучесть и усадка, которые традиционно необходимо определять отдельно для каждого элемента (например, балок, колонн или плит), теперь применяются одинаково по всей модели. Этот унифицированный подход обеспечивает правильное применение свойств материалов ко всем компонентам и устраняет утомительную задачу повторного ввода значений для каждой части строения. Инженеры могут сосредоточиться на принятии более высокоуровневых решений, зная, что RFEM 6 обеспечит согласованность параметров материалов.

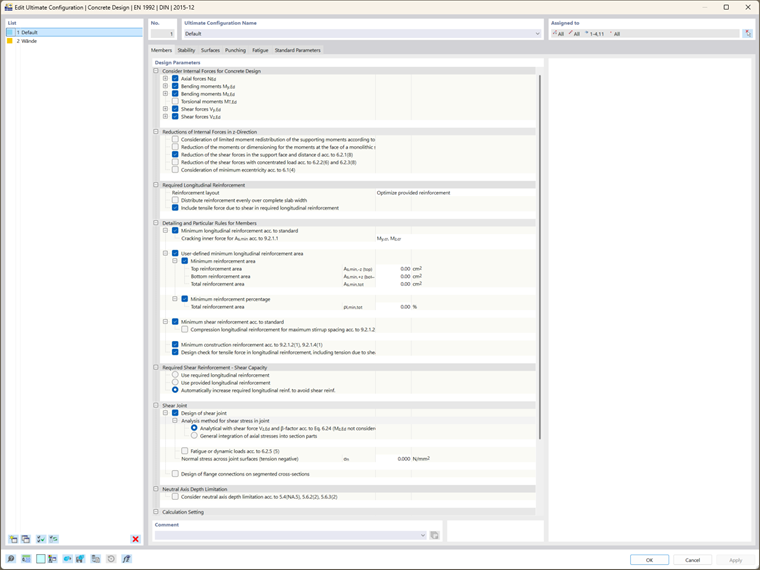

Усиленный контроль проектирования с использованием конфигураций
RFEM 6 предоставляет инженерам больше контроля над процессом проектирования, позволяя настроить параметры в соответствии с конкретными требованиями проекта. С помощью конфигураций проектирования инженеры могут точно настроить параметры для разных типов структурных элемenтов, будь то общие параметры проектирования или те, которые связаны со стабильностью, поперечным смещением и т.д. Эта гибкость позволяет отличать дизайн для различных сценариев, гарантируя, что каждый компонент соответствует необходимым стандартам производительности и безопасности.

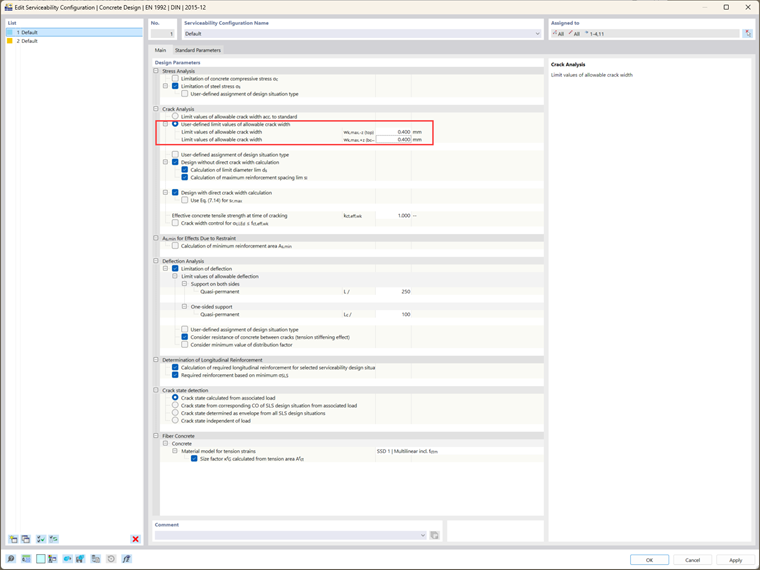

Индивидуальные предельные значения для предельного состояния пригодности
Проверки на предельное состояние пригодности критически важны для обеспечения того, чтобы структура хорошо функционировала в обычных условиях без чрезмерных деформаций или трещин. В RFEM 6 инженеры могут установить индивидуальные предельные значения для каждой расчетной ситуации по предельному состоянию пригодности. Это позволяет проводить более точные и адаптированные оценки. Например, при проектировании высотного здания допускается большая деформация в некоторых областях, в то время как более строгие ограничения могут требоваться в других, таких как возле чувствительного оборудования или в общественных местах. Учитывая эти индивидуальные предельные значения, RFEM 6 гарантирует, что проект будет одновременно практичным и экономически эффективным, сохраняя необходимый уровень производительности для всех частей строения.

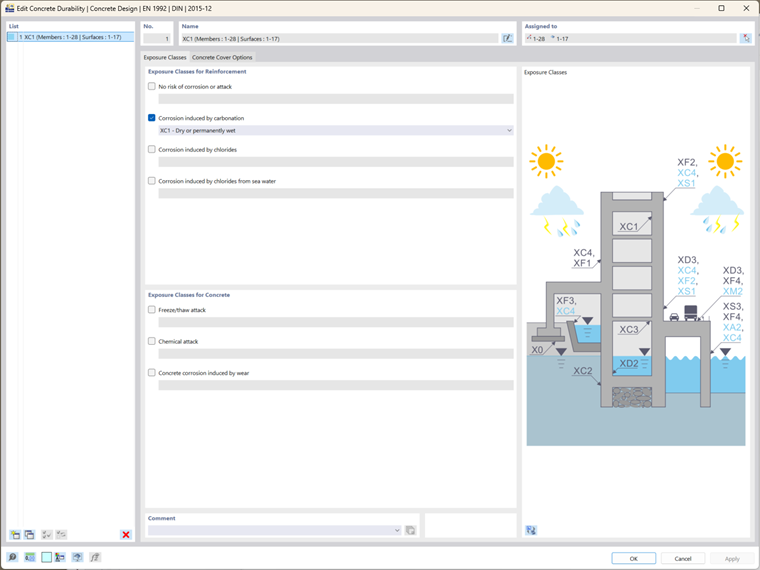

Классы долговечности для проектирования бетона
RFEM 6 вводит понятие классов долговечности (также известных как классы воздействия), которые могут быть определены для отдельных конструкционных элементов и поверхностей. Эта функция позволяет инженерам указывать условия окружающей среды, которым их бетонные элементы будут подвергаться, такие как контакт с водой или воздействие агрессивных химических веществ. После определения класс долговечности автоматически применяется ко всем элементам и поверхностям в модели, упрощая процесс ввода.
Повышение производительности с использованием нескольких расчетных ядер
Потребность в более сложных анализах и более быстрых результатах стала необходимостью в современной строительной инженерии. RFEM 6 отвечает на этот вызов, используя несколько расчетных ядер, что значительно улучшает производительность. Эта функция позволяет RFEM 6 выполнять анализы параллельно, сокращая время расчета и облегчая работу с большими, более сложными моделями. Например, высотное здание с множеством взаимосвязанных плит, балок и колонн требует значительных вычислительных ресурсов. Используя несколько ядер, RFEM 6 может выполнять эти сложные расчеты одновременно, обеспечивая инженеров своевременными результатами, даже для самых сложных проектов. Это повышение производительности делает RFEM 6 ценным инструментом для инженеров, работающих в условиях ограниченных сроков или на крупных проектах.
Подробный вывод результатов и улучшенные функции отчетов

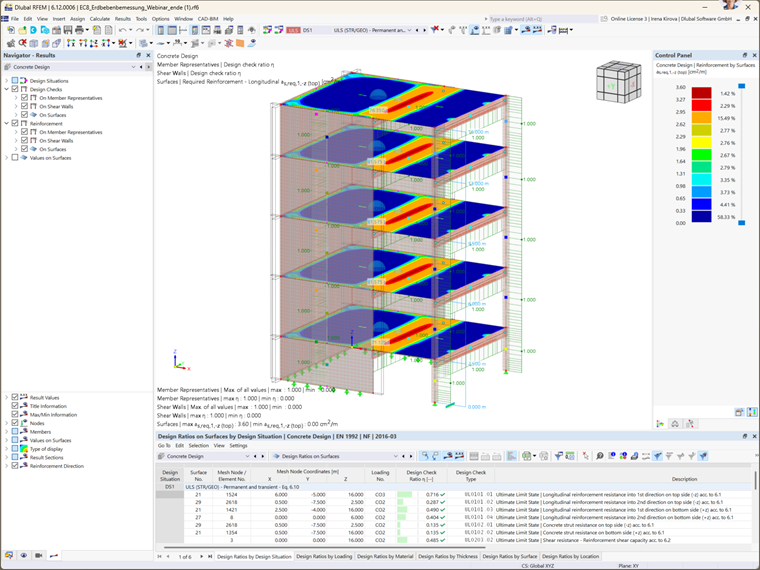

RFEM 6 улучшает вывод результатов и отчетность, предоставляя подробные проверки проектирования и комплексный навигатор результатов, который объединяет результаты для балок, поверхностей и узлов в одном виде. Инженеры могут легко просматривать результаты для каждой расчетной ситуации (например, предельное состояние по несущей способности или предельное состояние по пригодности) как графически, так и в табличной форме, что облегчает оценку, как структура ведет себя под различными нагрузками.

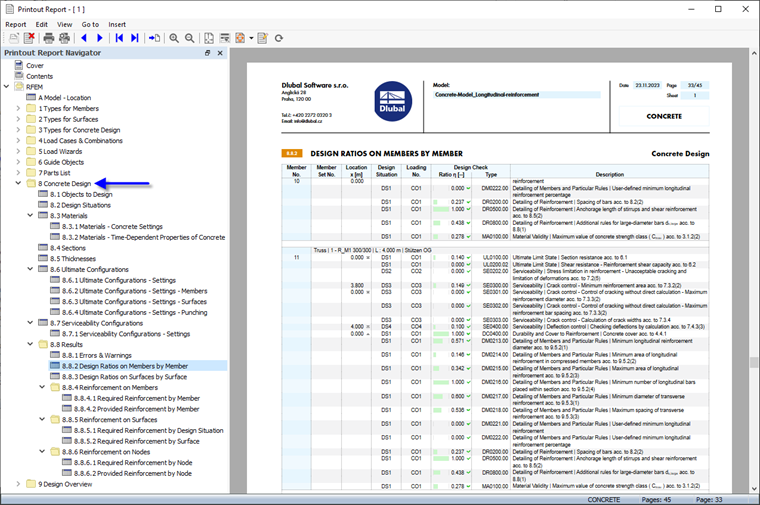

Программное обеспечение теперь выводит необходимые, не охваченные и существующие арматуры, подчеркивая любые недостатки и облегчая корректировку проектирования. Инженеры также имеют полный контроль над выходными таблицами, позволяя создавать настраиваемые отчеты, соответствующие конкретным потребностям проекта. Новый отчет на печать стал быстрее и эффективнее, упрощая процесс создания отчетов.
Еще одно важное улучшение касается обработки результатов программой. В RFEM 6 изменения в данных ввода больше не требуют пересчета всех результатов. Вместо этого обновляются только затронутые результаты, что значительно сокращает время расчета и улучшает эффективность рабочего процесса.
5. Продвинутые функции проектирования и анализа =
RFEM 6 предлагает расширенные опции анализа, обеспечивая больший контроль над поведением материалов и расчетами деформаций.

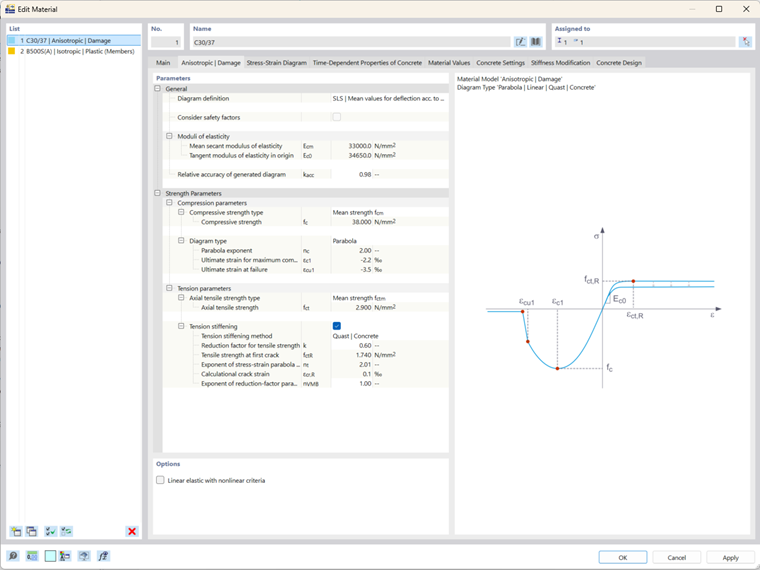

Нелинейное поведение материалов:
- Нелинейное поведение бетона: RFEM 6 включает полный пакет для нелинейного поведения материалов, позволяя выполнять реалистичный анализ железобетонных конструкций при различных условиях нагрузки.
- Взаимодействие с другими материалами: Нелинейный анализ учитывает другие материалы, такие как сталь и кладка, что позволяет моделировать сложное поведение конструкций.

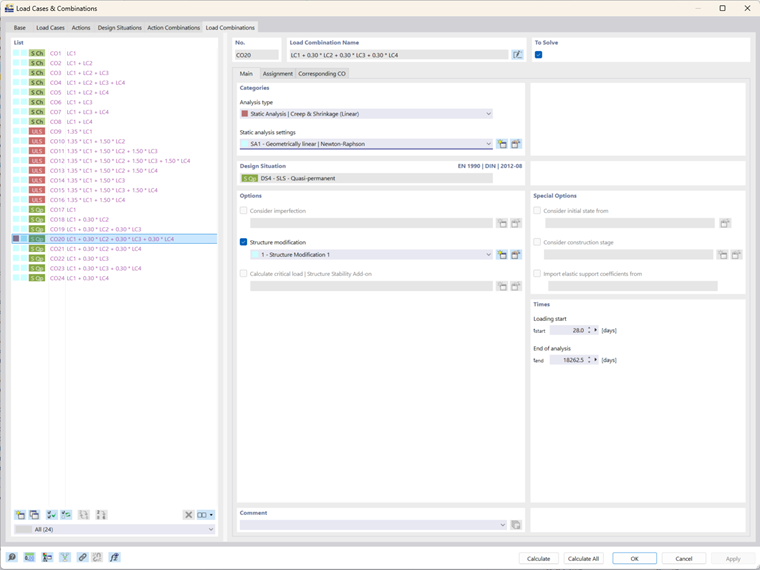

Времезависимый анализ (TDA):
- Ползучесть и усадка: TDA позволяет пользователям учитывать долговременные эффекты ползучести и усадки, что жизненно важно для точного моделирования железобетона со временем.
- Реологическая модель: Модель Кельвина-Фойгта в TDA позволяет проводить детализированный анализ по временным интервалам, фиксируя постепенную деформацию бетонных конструкций.
Анализ деформаций:
- Метод эффективной жесткости: Этот метод, теперь интегрированный в дополнение RF
