Projektowanie żelbetu odgrywa kluczową rolę w inżynierii budowlanej, wymagając precyzji, niezawodności i wydajności. W miarę jak wymagania współczesnego budownictwa stają się coraz bardziej złożone, inżynierowie potrzebują oprogramowania, które nie tylko nadąża za nimi, ale również zwiększa ich produktywność. RFEM 6 od Dlubal Software oferuje potężne, kompleksowe rozwiązanie, które upraszcza proces projektowania konstrukcji żelbetowych. Ten artykuł bada kluczowe funkcje dodatku Projektowanie Betonu RFEM 6, pokazując, jak integruje zadania, optymalizuje przepływy pracy i pomaga inżynierom osiągać więcej mniejszym wysiłkiem.
1. Dodatek Projektowanie Betonu RFEM 6: Przegląd
Dodatek Projektowanie Betonu RFEM 6 centralizuje proces projektowania w pojedynczej, zintegrowanej platformie. Wcześniej RFEM 5 wymagał osobnych dodatków do różnych zadań projektowych betonu, takich jak projektowanie belki, projektowanie kolumny i sprawdzanie przebicia. RFEM 6 zmienia to, łącząc te funkcje w jednym usprawnionym module. Ta konsolidacja ułatwia inżynierom dostęp do potrzebnych narzędzi, zapewniając bardziej efektywne i płynne doświadczenie projektowe.
Kluczowe Zalety:
- Zunifikowany Dodatek: RFEM 6 zawiera wszystkie zadania projektowe żelbetu w jednym dodatku, eliminując potrzebę korzystania z wielu modułów.
- Dołączone Normy: Wbudowane wsparcie dla głównych norm, takich jak Eurokod 2, ACI 318 i CSA A23.3 oznacza, że inżynierowie nie muszą już kupować osobnych modułów dla każdej normy.
- Projektowanie Ugięć: Funkcja projektowania ugięć, teraz dołączona domyślnie, upraszcza proces, który wcześniej był dodatkowym modułem w RFEM 5.
2. Funkcje Programu i Ulepszenia Przepływu Pracy
RFEM 6 wprowadza kilka przyjaznych dla użytkownika funkcji, które usprawniają proces projektowania, od początkowej konfiguracji po końcowe obliczenia.
Uproszczone Dane Wejściowe i Aktywacja:
- Aktywacja Dodatku: Tylko niezbędne dodatki do konkretnych zadań muszą być aktywowane, co ogranicza zbędny bałagan w programie.

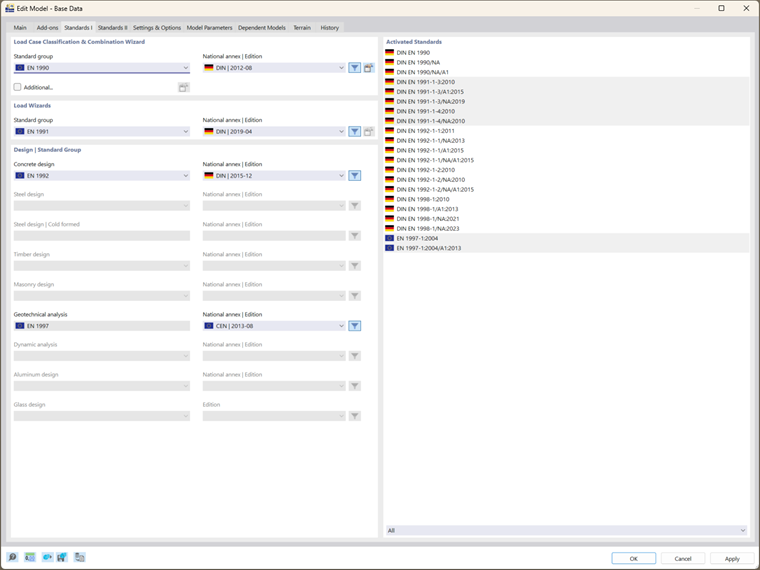

- Uproszczone Dane Wejściowe Norm Projektowych: Użytkownicy muszą określić normę projektową tylko raz na początku projektu, co poprawia spójność i oszczędza czas.

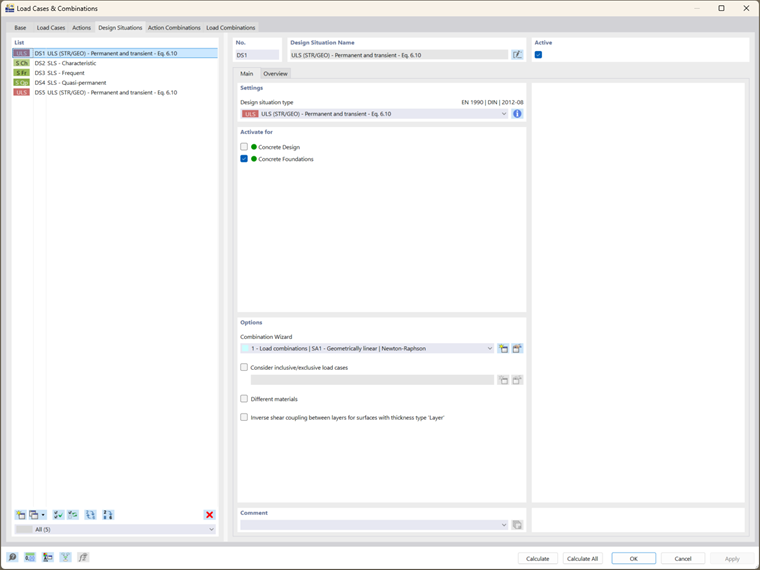

- Automatyczne Przypisywanie Obciążeń: System automatycznie przypisuje obciążenia projektowe, eliminując ręczne wprowadzanie danych i redukując ryzyko błędu.
Dane Strukturalne i Typy:

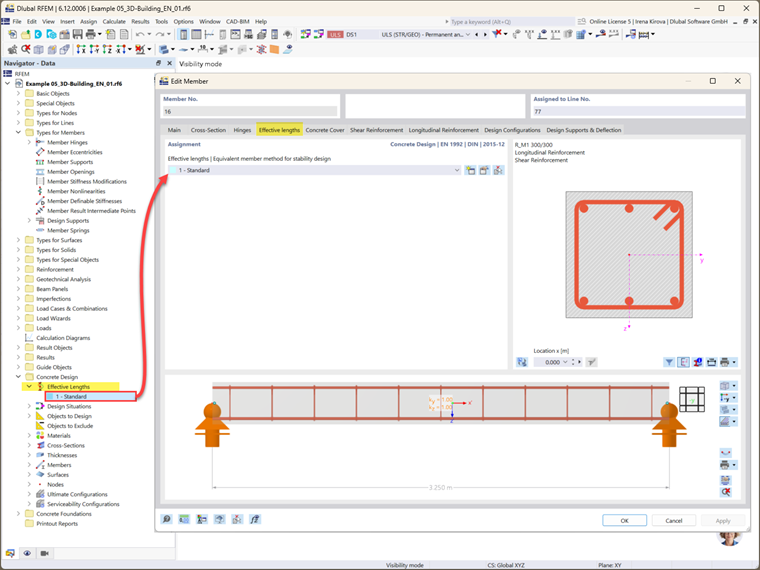

- Wykorzystanie Zdefiniowanych Typów: RFEM 6 wprowadza „typy” dla elementów konstrukcyjnych, takich jak belki i kolumny. Te zdefiniowane typy przyspieszają wprowadzanie danych i zapewniają, że wszystkie właściwości są konsekwentnie stosowane w całym projekcie.
3. Kluczowe Funkcje Projektowania w RFEM 6
RFEM 6 wprowadza szereg zaawansowanych funkcji, które znacznie zwiększają efektywność i dokładność projektowania żelbetowego. Poprzez integrację zadań projektowych i oferowanie większej kontroli nad danymi wejściowymi, RFEM 6 umożliwia inżynierom tworzenie bardziej precyzyjnych i niezawodnych projektów przy mniejszym wysiłku.
Zunifikowany Proces Projektowania dla Belek, Kolumn, Powierzchni i Węzłów Przebicia
Jedną z wyróżniających cech RFEM 6 jest jego zdolność do łączenia projektowania belek, kolumn, powierzchni i węzłów przebicia w jeden zintegrowany proces. Ta integracja eliminuje konieczność przełączania się między różnymi modułami dla każdego zadania, co sprawia, że przepływ pracy projektowej jest płynniejszy i bardziej spójny. Takie holistyczne podejście nie tylko oszczędza czas, ale zapewnia, że wszystkie komponenty konstrukcyjne są optymalnie projektowane w harmonii ze sobą, redukując ryzyko błędów wynikających z oddzielnych, izolowanych obliczeń.
Zredukowany Wysiłek Wkładu: Standaryzowane Właściwości Materiałowe
RFEM 6 znacznie zmniejsza wysiłek wymagany od inżynierów poprzez standaryzację kluczowych właściwości materiałowych w całym procesie projektowania. Na przykład parametry takie jak pełzanie i skurcz, które tradycyjnie muszą być definiowane oddzielnie dla każdego elementu strukturalnego (np. belki, kolumny czy płyty), są teraz stosowane konsekwentnie w całym modelu. To zjednoczone podejście zapewnia, że właściwości materiałowe są prawidłowo stosowane do wszystkich komponentów i eliminuje żmudne zadanie ponownego wprowadzania wartości dla każdej części konstrukcji. Inżynierowie mogą skupić się na decyzjach na wyższym poziomie, wiedząc, że RFEM 6 zapewni spójność parametrów materiałowych.
Zwiększona Kontrola Projektowa Przy Użyciu Konfiguracji

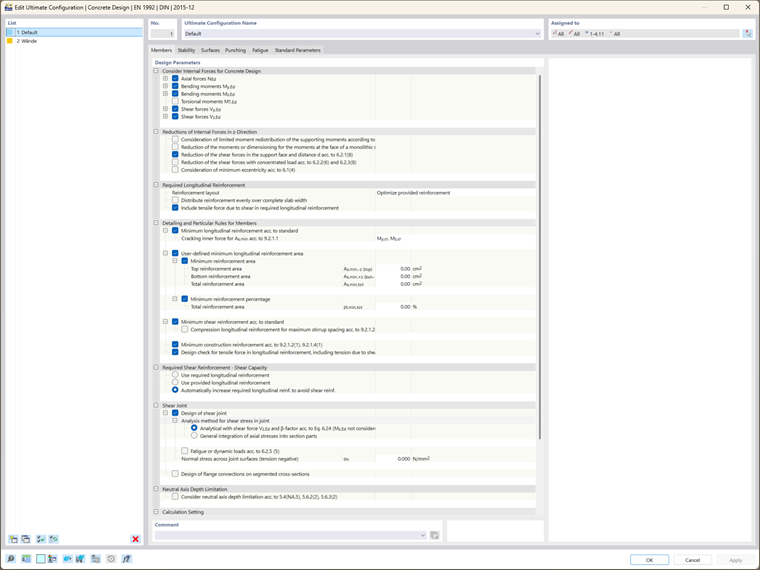

RFEM 6 daje inżynierom większą kontrolę nad procesem projektowania, pozwalając im konfigurować ustawienia zgodnie z wymaganiami projektu. Przy użyciu konfiguracji projektowych inżynierowie mogą dostosowywać parametry dla różnych typów elementów strukturalnych, niezależnie od tego, czy dostosowują ogólne parametry projektowe, czy te związane ze stabilnością, przebiciem, itd. Ta elastyczność pozwala inżynierom dopasować projekt do różnych scenariuszy, zapewniając, że każdy element spełnia niezbędne normy wydajności i bezpieczeństwa.
Indywidualne Wartości Graniczne Dla Stanu Granicznego Użytkowalności

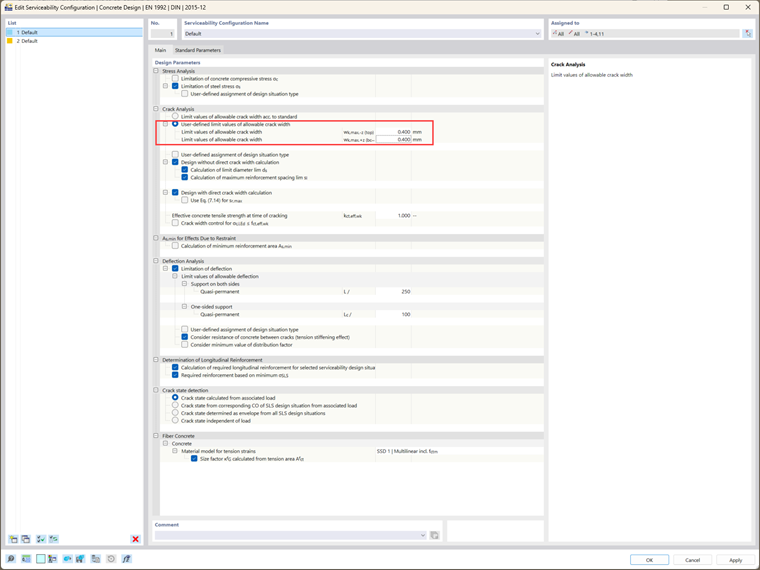

Kontrole stanu granicznego użytkowalności (SLS) są kluczowe dla zapewnienia, że konstrukcja spełnia swoje zadania w codziennych warunkach bez nadmiernych ugięć lub pęknięć. W RFEM 6 inżynierowie mogą definiować indywidualne wartości graniczne dla każdej sytuacji projektowej w stanie użytkowalności. Pozwala to na bardziej dostosowane i dokładne oceny. Na przykład przy projektowaniu wysokościowca, wyższa tolerancja na ugięcie może być akceptowalna w niektórych obszarach, podczas gdy bardziej rygorystyczne limity mogą być wymagane w innych, takich jak w pobliżu wrażliwego sprzętu lub w przestrzeniach publicznych. Dzięki możliwości ustawiania tych indywidualnych wartości granicznych, RFEM 6 zapewnia, że projekt jest zarówno praktyczny, jak i ekonomiczny, zachowując jednocześnie wymagany poziom wydajności dla wszystkich części konstrukcji.
Klasy Trwałości W Projektowaniu Betonu

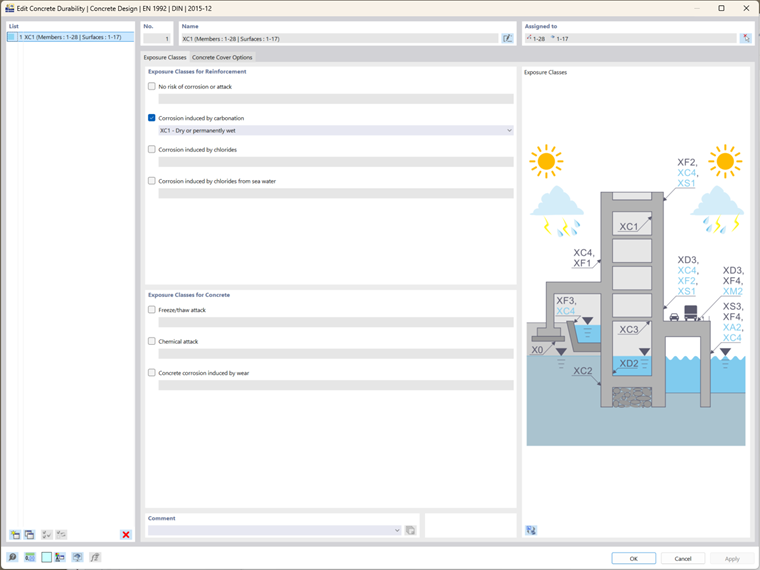

RFEM 6 wprowadza koncepcję klas trwałości (znanych również jako klasy ekspozycji), które można zdefiniować dla poszczególnych elementów strukturalnych i powierzchni. Ta funkcja pozwala inżynierom określić warunki środowiskowe, na jakie będą narażone ich elementy betonowe, takie jak kontakt z wodą lub ekspozycja na agresywne chemikalia. Po zdefiniowaniu, klasa trwałości jest automatycznie stosowana do każdego elementu i powierzchni w modelu, upraszczając proces wprowadzania danych.
Poprawa Wydajności Dzięki Wielu Rdzeniom Obliczeniowym
Zapewnienie bardziej złożonych analiz i szybszych wyników stało się koniecznością we współczesnej inżynierii strukturalnej. RFEM 6 odpowiada na to wyzwanie, wykorzystując wiele rdzeni obliczeniowych, co znacznie poprawia wydajność. Ta funkcjonalność pozwala RFEM 6 prowadzić analizy równolegle, skracając czas obliczeń i ułatwiając obsługę większych, bardziej złożonych modeli. Na przykład wysokościowiec z wieloma wzajemnie powiązanymi płytami, belkami i kolumnami wymagałby znacznej ilości mocy obliczeniowej. Korzystając z wielu rdzeni, RFEM 6 może przetwarzać te skomplikowane obliczenia jednocześnie, zapewniając inżynierom terminowe wyniki, nawet dla najbardziej złożonych projektów. Ten wzrost wydajności czyni RFEM 6 wartościowym narzędziem dla inżynierów pracujących pod presją czasu lub przy projektach na dużą skalę.
Szczegółowe Wyniki Wyjściowe i Ulepszone Funkcje Raportowania

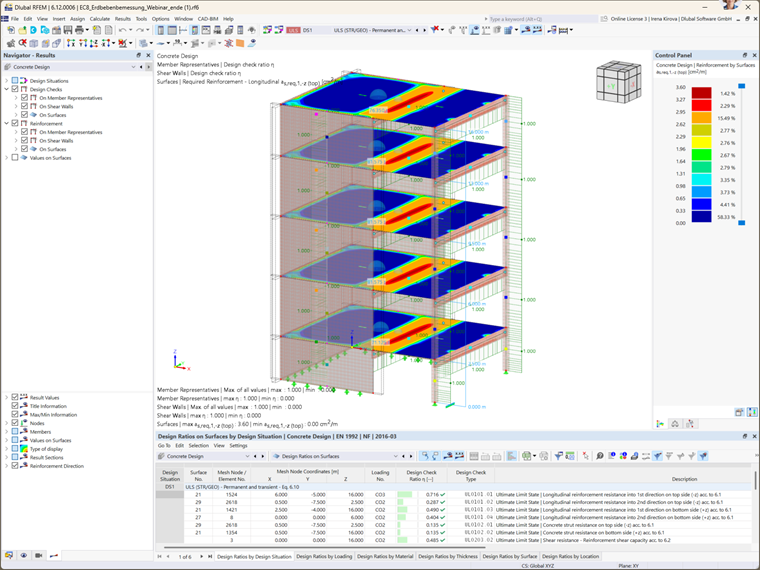

RFEM 6 poprawia wyniki wyjściowe oraz raportowanie, zapewniając szczegółowe sprawdzenia projektowe oraz kompleksową Nawigację Wyników, która łączy wyniki dla belek, powierzchni i węzłów w jednym widoku. Inżynierowie mogą łatwo przeglądać wyniki dla każdej sytuacji projektowej (np. stan graniczny nośności lub stan graniczny użytkowalności) zarówno graficznie, jak i w formie tabelarycznej, co ułatwia ocenę, jak konstrukcja zachowuje się pod różnymi obciążeniami.
Oprogramowanie teraz udostępnia wymaganą, niespełnioną i istniejącą zbrojenie, podkreślając wszelkie niedobory i ułatwiając dostosowanie projektu. Inżynierowie mają również pełną kontrolę nad tabelami wynikowymi, co pozwala na dostosowane raporty spełniające specyficzne potrzeby projektu. Nowy raport wydruku jest szybszy i bardziej wydajny, usprawniając proces generowania raportów.
Innym znaczącym usprawnieniem jest sposób, w jaki program obsługuje wyniki. W RFEM 6, zmiany w danych wejściowych nie wymagają już ponownego obliczania wszystkich wyników. Zamiast tego, aktualizowane są tylko dotknięte rezultaty, co znacznie skraca czas obliczeń i poprawia wydajność przepływu pracy.
5. Zaawansowane Funkcje Projektowania i Analizy
RFEM 6 oferuje zaawansowane opcje analizy, które zapewniają większą kontrolę nad zachowaniem materiału i obliczeniami odkształceń.
Nieliniowe Zachowanie Materiałowe:

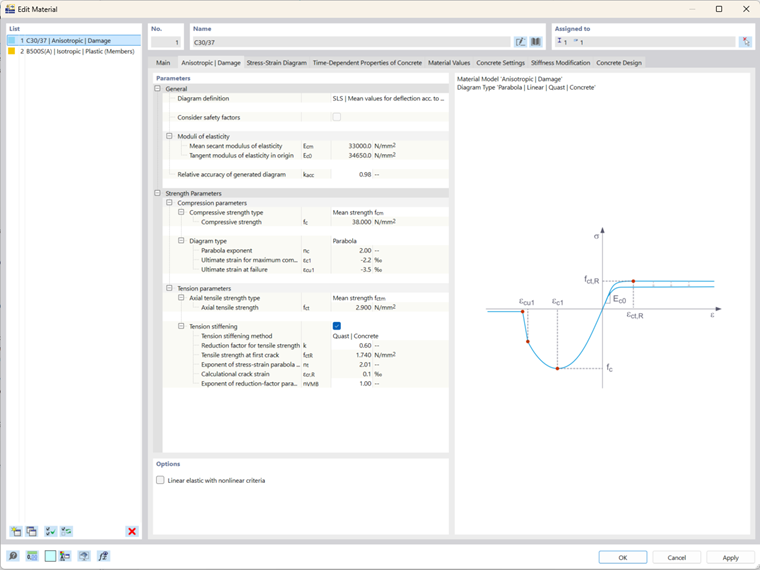

- Nieliniowe Zachowanie Betonu: RFEM 6 zawiera pełen pakiet dla nieliniowego zachowania materiału, umożliwiając realistyczną analizę konstrukcji żelbetowych pod różnymi warunkami obciążenia.
- Interakcja z Innymi Materiałami: Analiza nieliniowa uwzględnia inne materiały, takie jak stal i cegła, co pozwala na symulację złożonego zachowania strukturalnego.
Analiza Czasowa (TDA):

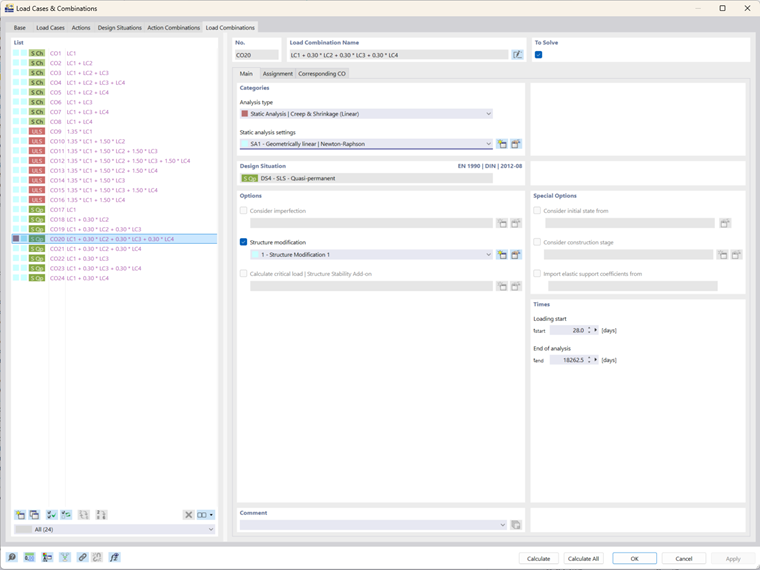

- Pełzanie i Skurcz: TDA pozwala użytkownikom uwzględniać długoterminowe efekty pełzania i skurczu, co jest kluczowe dla dokładnego modelowania żelbetu w czasie.
- Model Reologiczny: Model Kelvina-Voigta w TDA umożliwia szczegółowe analizy kroków czasowych, wychwytując stopniową deformację konstrukcji betonowych.
Analiza Odkształceń:
- Metoda Efektywnej Sztywności: Ta metoda, teraz zintegrowana z dodatkiem Projektowanie Betonu RFEM 6, poprawia obliczenia ugięć, uwzględniając sztywność konstrukcji zarówno przed, jak i po spękaniu.
Wniosek
RFEM 6 znacznie usprawnia proces projektowania żelbetu poprzez integrację kluczowych zadań w jednym spójnym dodatku. Dzięki zaawansowanym funkcjom dla nieliniowego zachowania materiału, analizy czasowej oraz nowym sprawdzeniom projektowym, RFEM 6 umożliwia inżynierom projektowanie bezpieczniejszych, bardziej efektywnych konstrukcji z większą łatwością. W miarę jak Dlubal nadal rozwija RFEM 6, to oprogramowanie obiecuje sprostać rosnącym wymaganiom branży, czyniąc je nieocenionym narzędziem dla inżynierów budowlanych.
