El diseño de concreto reforzado desempeña un papel vital en la ingeniería estructural, requiriendo precisión, fiabilidad y eficiencia. A medida que las demandas de la construcción moderna se vuelven cada vez más complejas, los ingenieros necesitan software que no solo mantenga el ritmo sino que también mejore su productividad. RFEM 6 de Dlubal Software ofrece una solución poderosa y todo en uno que simplifica el proceso de diseño de estructuras de concreto reforzado. Este artículo explora las características clave del complemento de Diseño de Concreto de RFEM 6, mostrando cómo integra tareas, optimiza los flujos de trabajo y ayuda a los ingenieros a lograr más con menos esfuerzo.
1. Complemento de Diseño de Concreto RFEM 6: Una Visión General
El complemento de Diseño de Concreto de RFEM 6 centraliza el proceso de diseño en una plataforma única e integrada. Anteriormente, RFEM 5 requería complementos separados para diferentes tareas de diseño de concreto, como el diseño de vigas, diseño de columnas y verificaciones de perforación. RFEM 6 cambia esto al combinar estas características en un solo módulo simplificado. Esta consolidación facilita a los ingenieros el acceso a las herramientas que necesitan, garantizando una experiencia de diseño más eficiente y fluida.
Beneficios Clave:
- Complemento Unificado: RFEM 6 incluye todas las tareas de diseño de concreto reforzado en un solo complemento, eliminando la necesidad de múltiples módulos.
- Normativas Incluidas: El soporte integrado para normas principales como Eurocódigo 2, ACI 318 y CSA A23.3 significa que los ingenieros ya no necesitan adquirir módulos separados para cada normativa.
- Diseño de Deflexión: La función de diseño de deflexión, ahora incluida por defecto, simplifica el proceso que anteriormente era un módulo adicional en RFEM 5.
2. Funciones del Programa y Mejoras en el Flujo de Trabajo
RFEM 6 introduce varias funciones amigables al usuario que agilizan el proceso de diseño, desde la configuración inicial hasta los cálculos finales.
Entrada Simplificada y Activación:

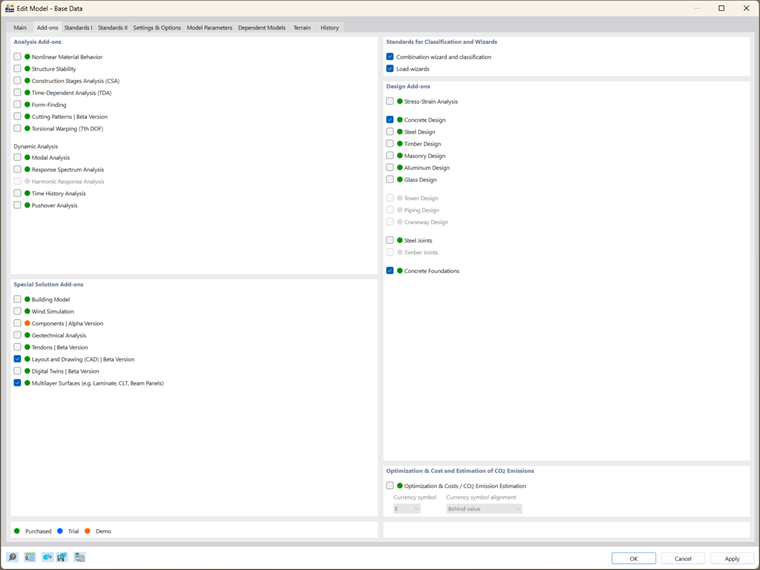

- Activación de Complementos: Solo es necesario activar los complementos necesarios para tareas específicas, reduciendo el desorden innecesario en el programa.

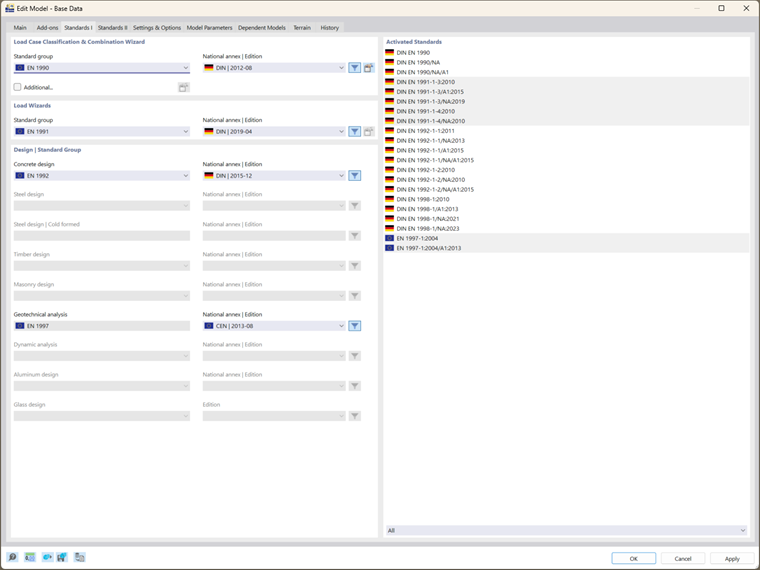

- Entrada Simplificada de Normativas de Diseño: Los usuarios solo necesitan definir la normativa de diseño una vez al comienzo del proyecto, mejorando la consistencia y ahorrando tiempo.

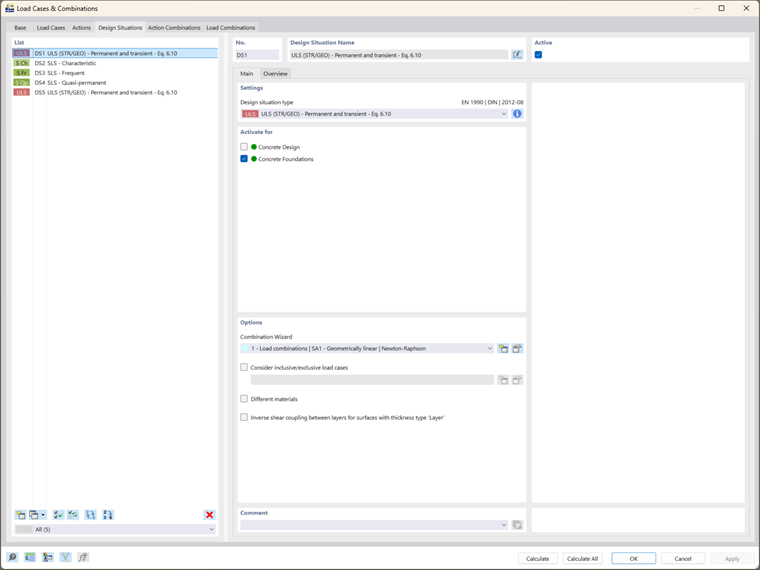

- Asignación Automática de Cargas: El sistema asigna automáticamente las cargas de diseño, eliminando la entrada manual y reduciendo la posibilidad de errores.
Entrada de Estructuras y Tipos:

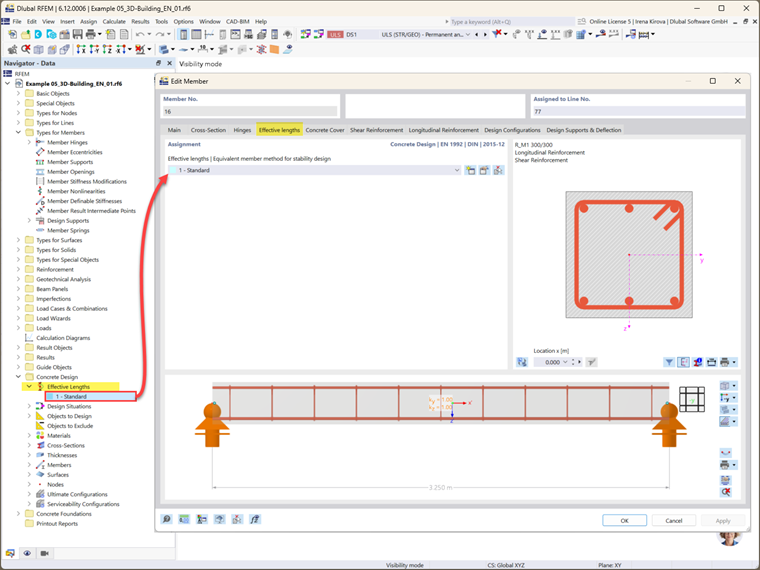

- Uso de Tipos Predefinidos: RFEM 6 introduce “tipos” para elementos estructurales como vigas y columnas. Estos tipos predefinidos agilizan la entrada y aseguran que todas las propiedades se apliquen consistentemente a lo largo del diseño.
3. Características Clave de Diseño en RFEM 6
RFEM 6 introduce un conjunto de características avanzadas que mejoran significativamente la eficiencia y precisión del diseño de concreto reforzado. Al integrar tareas de diseño y ofrecer mayor control sobre las entradas, RFEM 6 empodera a los ingenieros para crear diseños más precisos y fiables con menos esfuerzo.
Proceso de Diseño Unificado para Vigas, Columnas, Superficies, y Nodos de Esfuerzo de Cortante
Una de las características destacadas de RFEM 6 es su capacidad para combinar el diseño de vigas, columnas, superficies y nodos de esfuerzo de cortante en un proceso unificado. Esta integración elimina la necesidad de que los ingenieros cambien entre diferentes módulos para cada tarea, haciendo que el flujo de trabajo de diseño sea más fluido y cohesivo. Este enfoque holístico no solo ahorra tiempo, sino que asegura que todos los componentes estructurales sean diseñados óptimamente en armonía unos con otros, reduciendo el riesgo de errores que pueden surgir de cálculos separados e aislados.
Reducción del Esfuerzo de Entrada: Propiedades de Material Estandarizadas

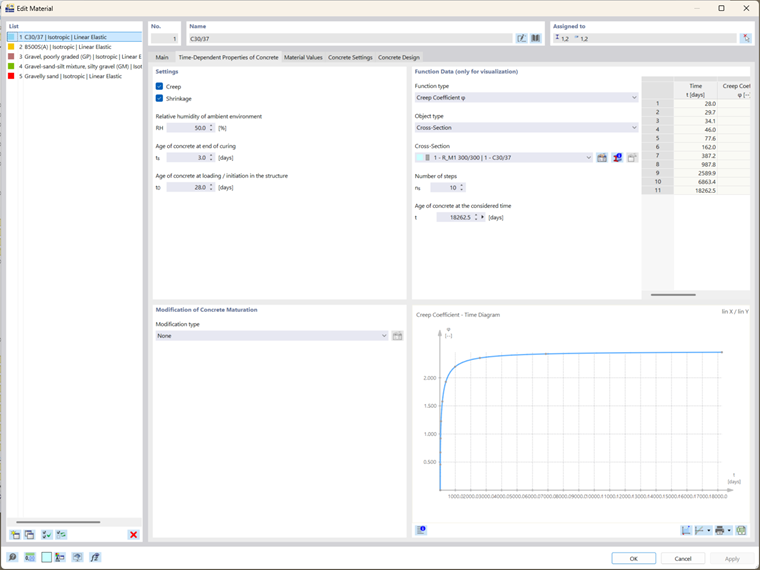

RFEM 6 reduce significativamente el esfuerzo de entrada requerido por los ingenieros al estandarizar propiedades críticas de materiales a lo largo del proceso de diseño. Por ejemplo, parámetros como fluencia y contracción, que tradicionalmente deben definirse por separado para cada elemento estructural (por ejemplo, vigas, columnas o losas), ahora se aplican consistentemente a lo largo del modelo. Este enfoque unificado asegura que las propiedades del material se apliquen correctamente a todos los componentes y elimina la tediosa tarea de reingresar valores para cada parte de la estructura. Los ingenieros pueden enfocarse en decisiones de mayor nivel, sabiendo que RFEM 6 manejará la consistencia de los parámetros de material.
Mejora del Control de Diseño Usando Configuraciones

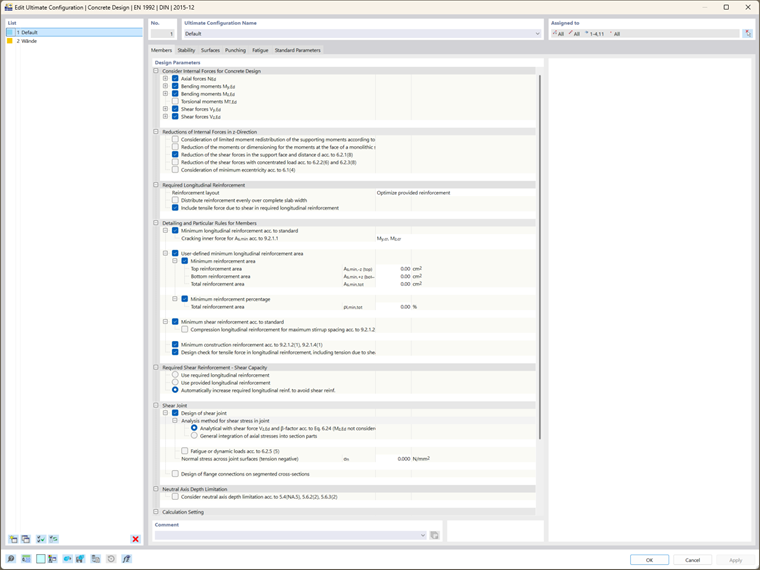

RFEM 6 otorga a los ingenieros mayor control sobre el proceso de diseño al permitirles configurar ajustes específicos a los requerimientos de su proyecto. Usando configuraciones de diseño, los ingenieros pueden ajustar parámetros para diferentes tipos de elementos estructurales, ya sea ajustando parámetros de diseño generales o aquellos relacionados con estabilidad, perforación, etc. Esta flexibilidad permite a los ingenieros personalizar el diseño para diversos escenarios, asegurando que cada componente cumpla con los estándares necesarios de rendimiento y seguridad.
Valores Límite Individuales para Estado Límite de Servicio

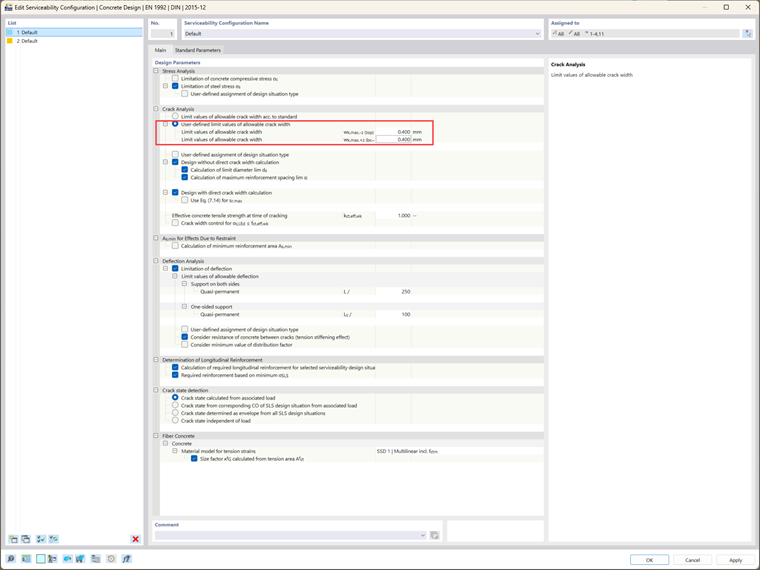

Las verificaciones de estado límite de servicio (ELS) son cruciales para asegurar que una estructura funcione bien bajo condiciones cotidianas sin deflexiones o fisuración excesivas. En RFEM 6, los ingenieros pueden definir valores límite individuales para cada situación de diseño en el estado límite de servicio. Esto permite evaluaciones más adaptadas y precisas. Por ejemplo, al diseñar un edificio de gran altura, una mayor tolerancia para deflexión podría ser aceptable en ciertas áreas, mientras que límites más estrictos podrían ser necesarios en otras, como cerca de equipos sensibles o en espacios públicos. Al permitir estos valores límite individuales, RFEM 6 asegura que el diseño sea tanto práctico como rentable, mientras mantiene el nivel requerido de rendimiento para todas las partes de la estructura.
Clases de Durabilidad para el Diseño de Concreto

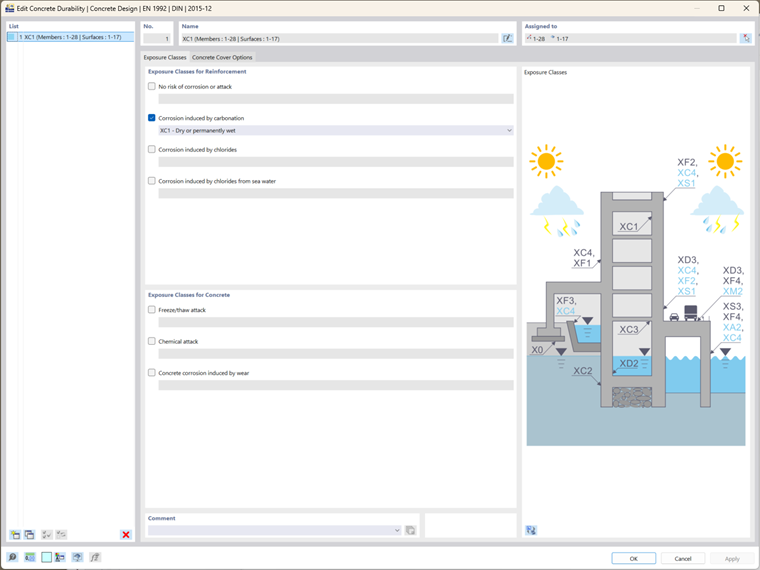

RFEM 6 introduce el concepto de clases de durabilidad (también conocidas como clases de exposición), que pueden definirse para miembros estructurales individuales y superficies. Esta característica permite a los ingenieros especificar las condiciones ambientales a las que sus elementos de concreto estarán expuestos, como contacto con agua o exposición a químicos agresivos. Una vez definida, la clase de durabilidad se aplica automáticamente a cada miembro y superficie en el modelo, simplificando el proceso de entrada.
Mejora del Rendimiento con Múltiples Núcleos de Cálculo
La demanda de análisis más complejos y resultados más rápidos se ha convertido en una necesidad en la ingeniería estructural moderna. RFEM 6 responde a este desafío apalancando múltiples núcleos de cálculo, mejorando significativamente el rendimiento. Esta característica permite a RFEM 6 ejecutar análisis en paralelo, reduciendo el tiempo de cálculo y facilitando el manejo de modelos más grandes y complejos. Por ejemplo, un edificio de gran altura con múltiples losas, vigas y columnas interconectadas requeriría una cantidad considerable de potencia de procesamiento. Al usar múltiples núcleos, RFEM 6 puede procesar estos cálculos complejos simultáneamente, asegurando que los ingenieros reciban resultados oportunos, incluso para los diseños más intrincados. Este impulso de rendimiento hace de RFEM 6 una herramienta valiosa para ingenieros trabajando bajo plazos ajustados o en proyectos a gran escala.
Salida de Resultados Detallada y Características de Reporte Mejoradas

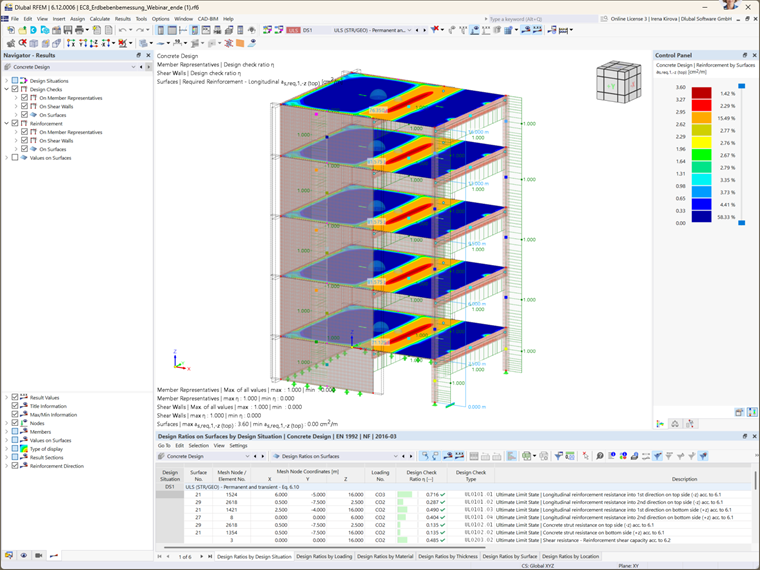

RFEM 6 mejora la salida de resultados y la generación de reportes proporcionando verificaciones de diseño detalladas y un completo navegador de Resultados que combina resultados para vigas, superficies y nodos en una sola vista. Los ingenieros pueden revisar fácilmente los resultados para cada situación de diseño (por ejemplo, estado límite último o estado límite de servicio) tanto gráficamente como en forma tabular, facilitando la evaluación de cómo se comporta la estructura bajo diferentes cargas.

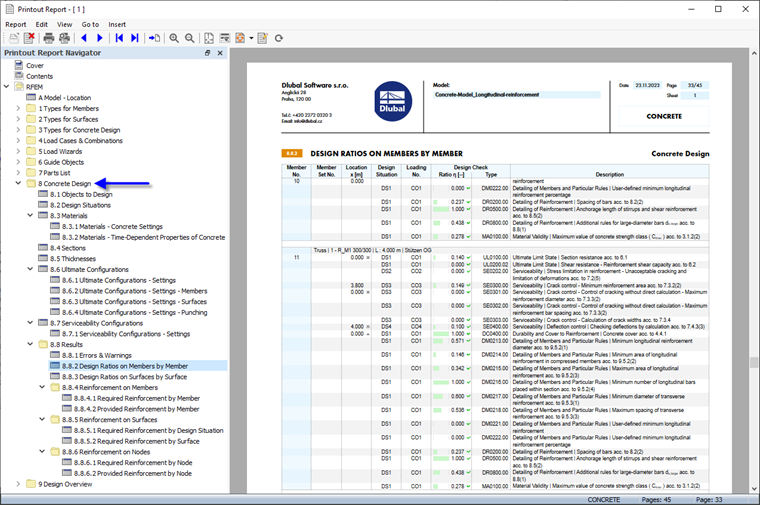

El software ahora califica refuerzos requeridos, no cubiertos y existentes, destacando cualquier deficiencia y facilitando el ajuste del diseño. Los ingenieros también tienen control total sobre las tablas de salida, permitiendo reportes personalizados que cumplan con las necesidades específicas del proyecto. El nuevo informe de impresión es más rápido y eficiente, simplificando el proceso de generación de reportes.
Otra mejora importante es la forma en que el programa maneja los resultados. En RFEM 6, los cambios en los datos de entrada ya no requieren recalcular todos los resultados. En su lugar, solo se actualizan los resultados afectados, reduciendo significativamente el tiempo de cálculo y mejorando la eficiencia del flujo de trabajo.
5. Características Avanzadas de Diseño y Análisis
RFEM 6 ofrece opciones avanzadas de análisis que brindan mayor control sobre el comportamiento del material y los cálculos de deformación.
Comportamiento No Lineal del Material:

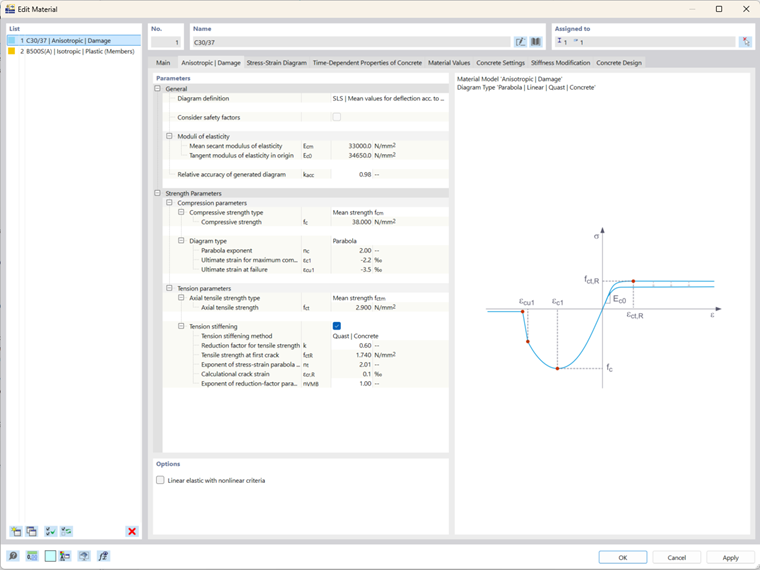

- Comportamiento No Lineal del Concreto: RFEM 6 incluye un paquete completo para el comportamiento no lineal del material, permitiendo un análisis realista de estructuras de concreto reforzado bajo varias condiciones de carga.
- Interacción con Otros Materiales: El análisis no lineal tiene en cuenta otros materiales, como el acero y la mampostería, haciendo posible simular comportamientos estructurales complejos.
Análisis Dependiente del Tiempo (ADT):

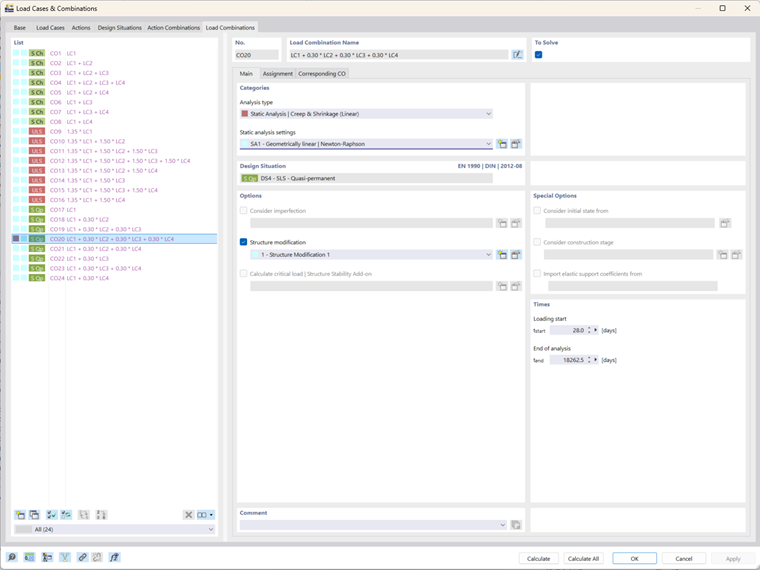

- Fluencia y Contracción: El ADT permite a los usuarios considerar los efectos a largo plazo de la fluencia y contracción, lo cual es crucial para un modelado preciso de concreto reforzado a lo largo del tiempo.
- Modelo Reológico: El modelo de Kelvin-Voigt en ADT permite un análisis detallado por pasos de tiempo, capturando la deformación gradual de las estructuras de concreto.
Análisis de Deformación:
- Método de Rigidez Efectiva: Este método, ahora integrado en el complemento de Diseño de Concreto de RFEM 6, mejora los cálculos de deflexión al considerar la rigidez de la estructura antes y después de la fisuración.
Conclusión
RFEM 6 mejora significativamente el proceso de diseño de concreto reforzado al integrar tareas clave en un complemento cohesivo. Con sus características avanzadas para el comportamiento no lineal del material, análisis dependiente del tiempo y nuevas verificaciones de diseño, RFEM 6 empodera a los ingenieros para diseñar estructuras más seguras y eficientes con mayor facilidad. A medida que Dlubal continúa desarrollando RFEM 6, este software promete satisfacer las crecientes demandas de la industria, convirtiéndolo en una herramienta invaluable para los ingenieros estructurales.
