Il progetto del calcestruzzo armato svolge un ruolo fondamentale nell'ingegneria strutturale, richiedendo precisione, affidabilità ed efficienza. Man mano che le esigenze delle costruzioni moderne diventano sempre più complesse, gli ingegneri necessitano di software che non solo tengano il passo ma anche migliorino la loro produttività. RFEM 6 di Dlubal Software offre una soluzione potente e all-in-one che semplifica il processo di progettazione delle strutture in calcestruzzo armato. Questo articolo esplora le caratteristiche chiave del modulo aggiuntivo Concrete Design di RFEM 6, mostrando come integra i compiti, ottimizza i flussi di lavoro e aiuta gli ingegneri a ottenere di più con meno sforzo.
1. Modulo aggiuntivo Concrete Design di RFEM 6: Una panoramica
Il modulo aggiuntivo Concrete Design di RFEM 6 centralizza il processo di progettazione in un'unica piattaforma integrata. In precedenza, RFEM 5 richiedeva moduli aggiuntivi separati per diversi compiti di progettazione del calcestruzzo, come il progetto delle travi, delle colonne e il controllo del punzonamento. RFEM 6 cambia questo combinando queste funzionalità in un unico modulo semplificato. Questa consolidazione rende più facile per gli ingegneri accedere agli strumenti di cui hanno bisogno, garantendo un'esperienza di progettazione più efficiente e senza soluzione di continuità.
Benefici chiave:
- Modulo aggiuntivo unificato: RFEM 6 include tutti i compiti di progettazione del calcestruzzo armato in un unico modulo aggiuntivo, eliminando la necessità di più moduli.
- Standard inclusi: Il supporto integrato per i principali standard come l'Eurocodice 2, ACI 318 e CSA A23.3 significa che gli ingegneri non devono più acquistare moduli separati per ogni standard.
- Progetto di deformazione: La funzione di progetto di deformazione, ora inclusa di default, semplifica un processo che precedentemente era un modulo aggiuntivo in RFEM 5.
2. Caratteristiche del programma e miglioramenti del flusso di lavoro
RFEM 6 introduce diverse funzionalità user-friendly che semplificano il processo di progettazione, dalla configurazione iniziale ai calcoli finali.
Input e attivazione semplificati:
- Attivazione del modulo aggiuntivo: È necessario attivare solo i moduli aggiuntivi necessari per compiti specifici, riducendo il disordine inutile nel programma.

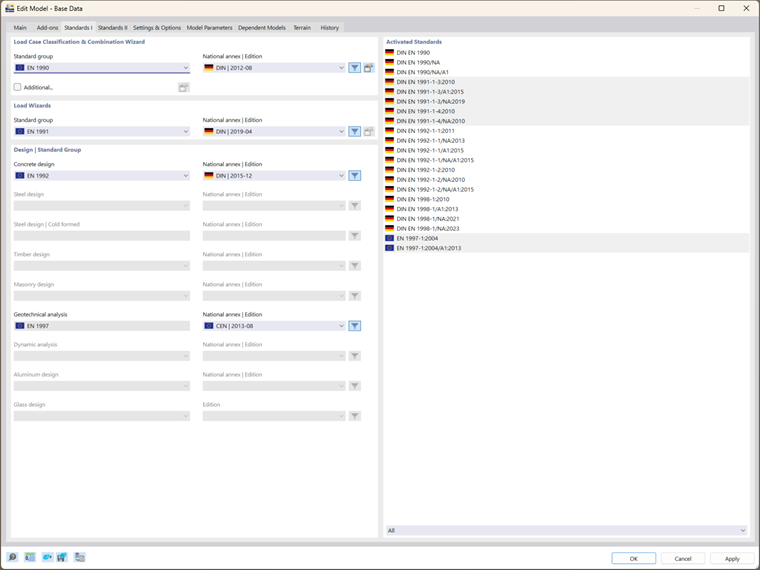

- Input standard di progettazione semplificato: Gli utenti devono definire lo standard di progettazione solo una volta all'inizio del progetto, migliorando la coerenza e risparmiando tempo.

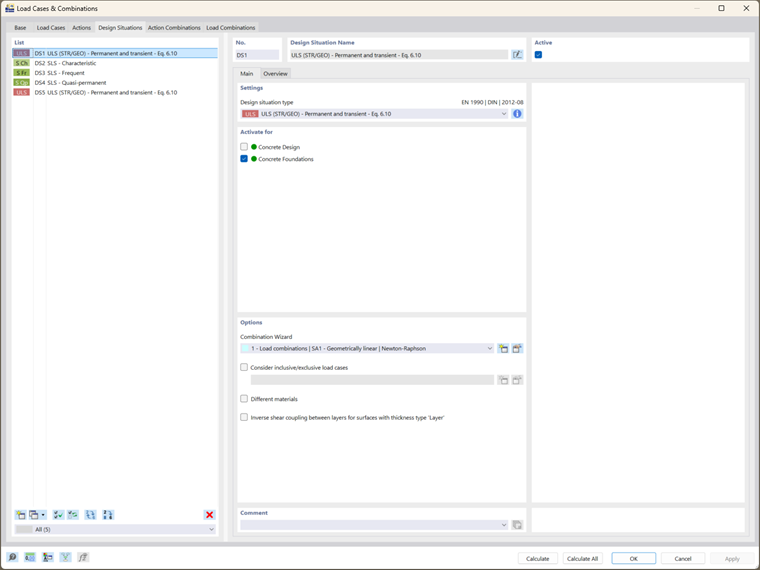

- Assegnazione automatica dei carichi: Il sistema assegna automaticamente i carichi di progettazione, eliminando l'input manuale e riducendo la possibilità di errore.
Input strutturale e tipi:

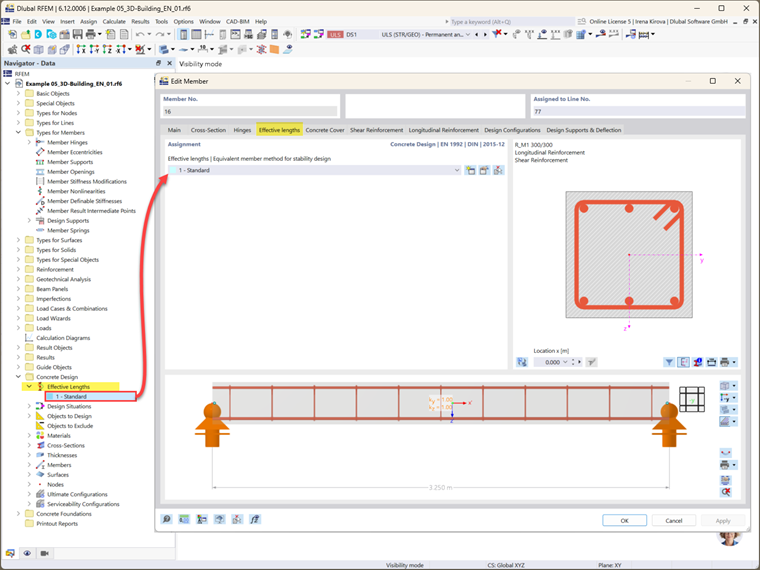

- Uso di tipi predefiniti: RFEM 6 introduce i "tipi" per elementi strutturali come travi e colonne. Questi tipi predefiniti velocizzano l'input e garantiscono che tutte le proprietà siano applicate in modo coerente in tutto il progetto.
3. Caratteristiche chiave della progettazione in RFEM 6
RFEM 6 introduce una serie di funzionalità avanzate che migliorano significativamente l'efficienza e l'accuratezza della progettazione del calcestruzzo armato. Integrando i compiti di progettazione e offrendo un maggiore controllo sugli input, RFEM 6 consente agli ingegneri di creare progetti più precisi e affidabili con meno sforzo.
Processo di progettazione unificato per travi, colonne, superfici e nodi di punzonamento
Una delle caratteristiche distintive di RFEM 6 è la sua capacità di combinare la progettazione di travi, colonne, superfici e nodi di punzonamento in un processo unificato. Questa integrazione elimina la necessità per gli ingegneri di passare da un modulo all'altro per ogni compito, rendendo il flusso di lavoro della progettazione più fluido e coeso. Questo approccio olistico non solo risparmia tempo ma garantisce che tutti i componenti strutturali siano progettati in armonia l'uno con l'altro, riducendo il rischio di errori che possono derivare da calcoli separati e isolati.
Riduzione dell'impegno di input: Proprietà standardizzate dei materiali

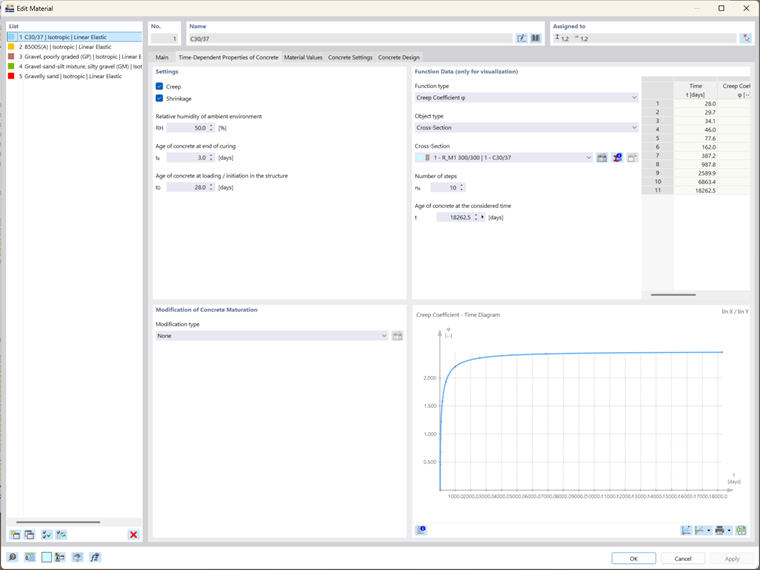

RFEM 6 riduce significativamente l'impegno di input richiesto dagli ingegneri standardizzando le proprietà critiche dei materiali in tutto il processo di progettazione. Ad esempio, parametri come il creep e il ritiro, che tradizionalmente devono essere definiti separatamente per ciascun elemento strutturale (ad es. travi, colonne o solai), vengono ora applicati in modo coerente in tutto il modello. Questo approccio unificato garantisce che le proprietà dei materiali siano applicate correttamente a tutti i componenti ed elimina il compito tedioso di reinserire i valori per ogni parte della struttura. Gli ingegneri possono concentrarsi su decisioni di livello più alto, sapendo che RFEM 6 si occuperà della coerenza dei parametri materiali.
Controllo migliorato del progetto tramite configurazioni

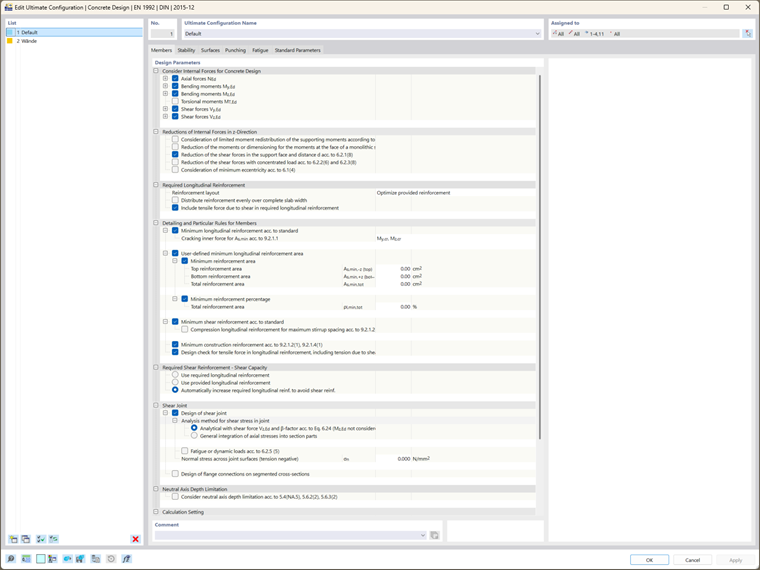

RFEM 6 offre agli ingegneri un maggiore controllo sul processo di progettazione consentendo loro di configurare impostazioni specifiche per le esigenze del progetto. Utilizzando le configurazioni di progettazione, gli ingegneri possono perfezionare i parametri per diversi tipi di elementi strutturali, sia regolando parametri generali di progettazione che quelli relativi alla stabilità, al punzonamento, ecc. Questa flessibilità consente agli ingegneri di personalizzare il progetto per varie situazioni, garantendo che ogni componente soddisfi gli standard di prestazione e sicurezza necessari.
Valori limite individuali per lo stato limite di esercizio

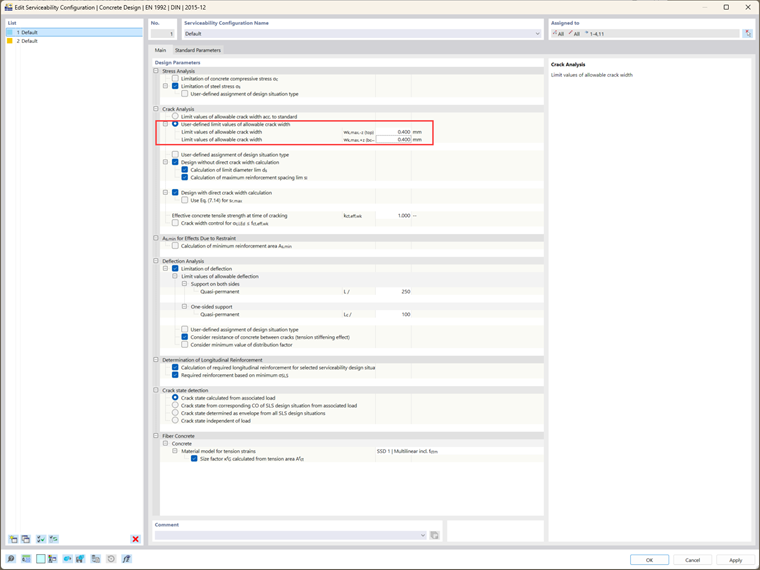

I controlli dello stato limite di esercizio (SLS) sono fondamentali per garantire che una struttura si comporti bene in condizioni normali senza eccessivi spostamenti o fessurazioni. In RFEM 6, gli ingegneri possono definire valori limite individuali per ciascuna situazione di progettazione nello stato limite di esercizio. Questo permette valutazioni più mirate e accurate. Ad esempio, nella progettazione di un edificio alto, una tolleranza maggiore per la deformazione potrebbe essere accettabile in alcune aree, mentre limiti più rigidi potrebbero essere necessari in altre, come vicino ad apparecchiature sensibili o in spazi pubblici. Consentendo questi valori limite individuali, RFEM 6 garantisce che il progetto sia sia pratico che economicamente efficace, mantenendo anche il livello di prestazioni richiesto per tutte le parti della struttura.
Classi di durabilità per la progettazione del calcestruzzo

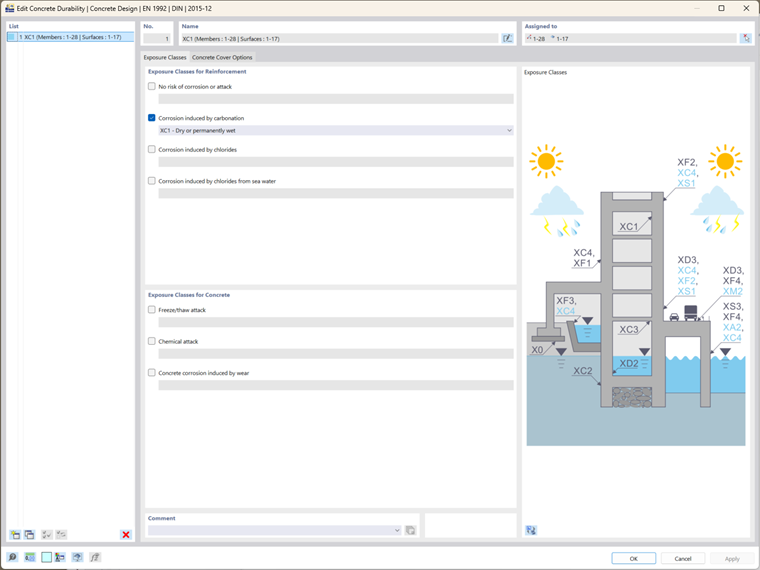

RFEM 6 introduce il concetto di classi di durabilità (note anche come classi di esposizione), che possono essere definite per singoli membri strutturali e superfici. Questa caratteristica permette agli ingegneri di specificare le condizioni ambientali a cui i loro elementi di calcestruzzo saranno esposti, come il contatto con l'acqua o l'esposizione a sostanze chimiche aggressive. Una volta definita, la classe di durabilità viene applicata automaticamente a ciascun membro e superficie nel modello, semplificando il processo di input.
Miglioramento delle prestazioni con core di calcolo multipli
La domanda di analisi più complesse e risultati più veloci è diventata una necessità nell'ingegneria strutturale moderna. RFEM 6 risponde a questa sfida sfruttando core di calcolo multipli, migliorando significativamente le prestazioni. Questa caratteristica consente a RFEM 6 di eseguire analisi in parallelo, riducendo il tempo di calcolo e rendendo più facile gestire modelli più grandi e complessi. Ad esempio, un edificio alto con più solai, travi e colonne interconnessi richiederebbe una considerevole quantità di potenza di elaborazione. Utilizzando core multipli, RFEM 6 può elaborare questi calcoli complessi simultaneamente, garantendo che gli ingegneri ricevano risultati tempestivi, anche per i progetti più intricati. Questo aumento di prestazioni rende RFEM 6 uno strumento prezioso per gli ingegneri che lavorano sotto scadenze strette o su progetti su larga scala.
Output dei risultati dettagliato e caratteristiche avanzate del report

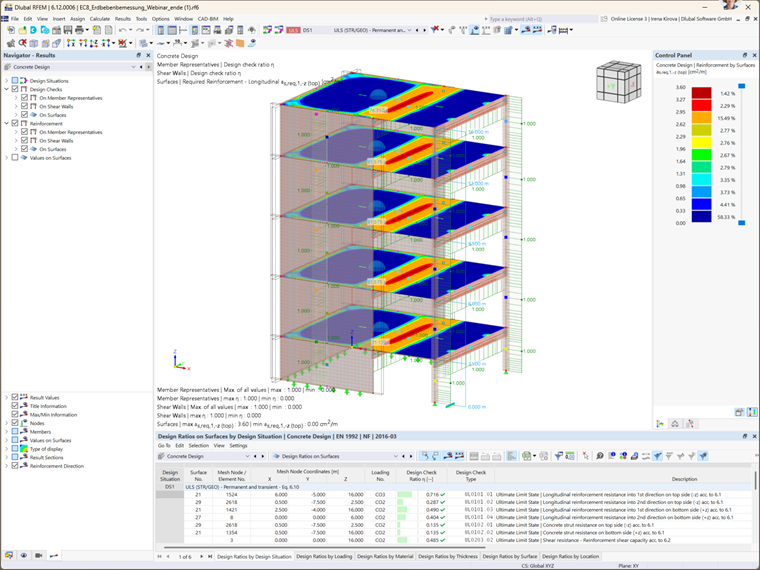

RFEM 6 migliora l'output dei risultati e la reportistica fornendo controlli di progettazione dettagliati e un navigatore dei risultati completo che combina i risultati per travi, superfici e nodi in un'unica vista. Gli ingegneri possono facilmente rivedere i risultati per ciascuna situazione di progettazione (ad es. stato limite ultimo o stato limite di esercizio) sia in modo grafico che in forma tabellare, facilitando la valutazione delle prestazioni della struttura sotto diversi carichi.

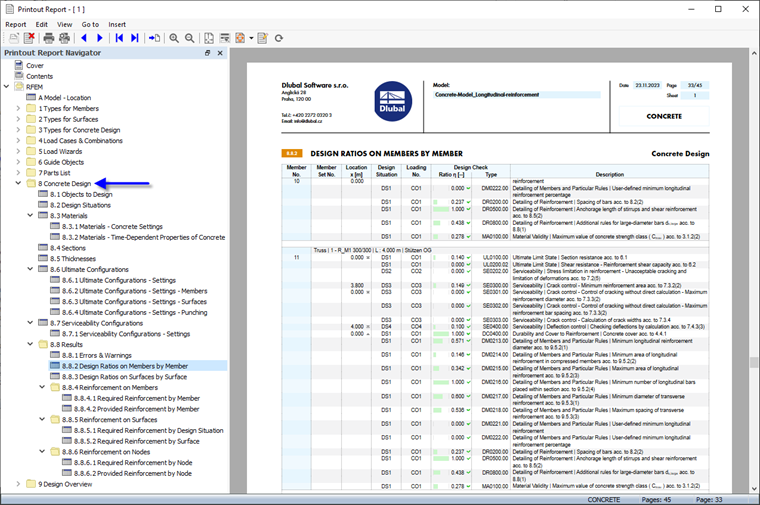

Il software ora produce rinforzi richiesti, non coperti ed esistenti, evidenziando eventuali carenze e semplificando l'adeguamento del progetto. Gli ingegneri hanno anche il pieno controllo sulle tabelle di output, consentendo report personalizzati che soddisfano le esigenze specifiche del progetto. Il nuovo report di stampa è più veloce e più efficiente, semplificando il processo di generazione dei report.
Un altro importante miglioramento è il modo in cui il programma gestisce i risultati. In RFEM 6, le modifiche ai dati di input non richiedono più di ricalcolare tutti i risultati. Al contrario, vengono aggiornati solo i risultati interessati, riducendo significativamente il tempo di calcolo e migliorando l'efficienza del flusso di lavoro.
5. Caratteristiche avanzate di progettazione e analisi
RFEM 6 offre opzioni di analisi avanzate che forniscono un maggiore controllo sul comportamento dei materiali e sui calcoli delle deformazioni.
Comportamento dei materiali non lineare:

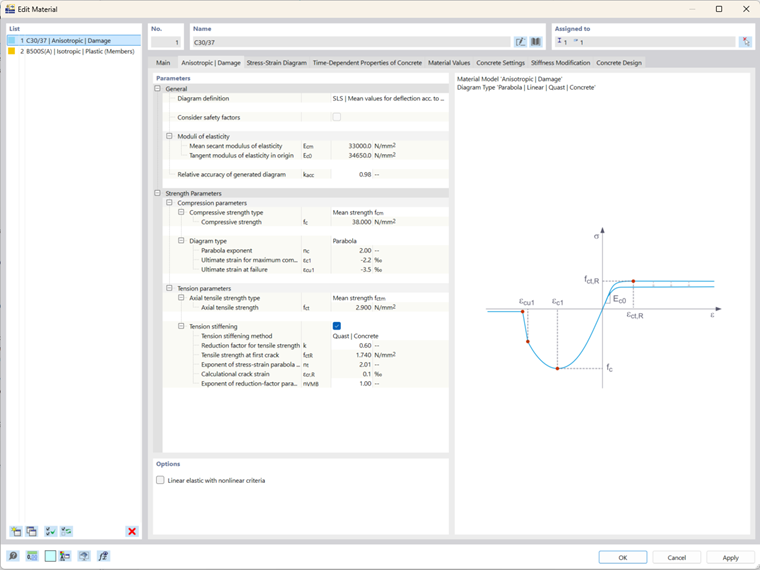

- Comportamento del calcestruzzo non lineare: RFEM 6 include un pacchetto completo per il comportamento dei materiali non lineare, consentendo un'analisi realistica delle strutture in calcestruzzo armato in diverse condizioni di carico.
- Interazione con altri materiali: L'analisi non lineare considera altri materiali, come acciaio e muratura, permettendo di simulare un comportamento strutturale complesso.
Analisi dipendente dal tempo (TDA):

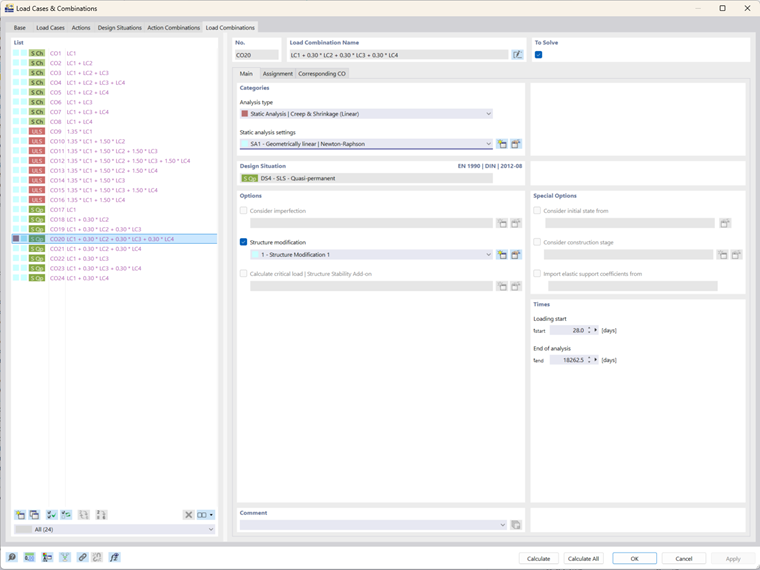

- Creep e ritiro: TDA consente agli utenti di tenere conto degli effetti a lungo termine del creep e del ritiro, fondamentali per una modellazione accurata del calcestruzzo armato nel tempo.
- Modello reologico: Il modello Kelvin-Voigt in TDA consente un'analisi dettagliata a intervalli di tempo, catturando la deformazione graduale delle strutture in calcestruzzo.
Analisi della deformazione:
- Metodo della rigidezza efficace: Questo metodo, ora integrato nel modulo aggiuntivo Concrete Design di RFEM 6, migliora i calcoli delle deformazioni considerando la rigidezza della struttura sia prima che dopo la fessurazione.
Conclusione
RFEM 6 migliora significativamente il processo di progettazione del calcestruzzo armato integrando compiti chiave in un unico modulo aggiuntivo coeso. Con le sue funzionalità avanzate per il comportamento non lineare dei materiali, l'analisi dipendente dal tempo e i nuovi controlli di progettazione, RFEM 6 consente agli ingegneri di progettare strutture più sicure ed efficienti con maggiore facilità. Man mano che Dlubal continua a sviluppare RFEM 6, questo software promette di soddisfare le crescenti esigenze del settore, diventando uno strumento prezioso per gli ingegneri strutturali.
