La conception en béton armé joue un rôle crucial en ingénierie structurelle, nécessitant précision, fiabilité et efficacité. Alors que les exigences de la construction moderne deviennent de plus en plus complexes, les ingénieurs ont besoin d'un logiciel qui non seulement suit le rythme mais aussi améliore leur productivité. RFEM 6 de Dlubal Software offre une solution puissante et tout-en-un qui simplifie le processus de conception des structures en béton armé. Cet article explore les principales caractéristiques de l'extension Concrete Design de RFEM 6, montrant comment elle intègre les tâches, optimise les flux de travail et aide les ingénieurs à accomplir plus avec moins d'effort.
1. RFEM 6 Concrete Design Add-on : Un aperçu
L'extension Concrete Design de RFEM 6 centralise le processus de conception dans une seule plateforme intégrée. Auparavant, RFEM 5 nécessitait des extensions distinctes pour différentes tâches de conception en béton, telles que la conception de poutres, de colonnes, et les vérifications du poinçonnement. RFEM 6 change cela en combinant ces fonctionnalités en un seul module rationalisé. Cette consolidation permet aux ingénieurs d'accéder plus facilement aux outils nécessaires, assurant une expérience de conception plus efficace et homogène.
Avantages clés :
- Extension unifiée : RFEM 6 inclut toutes les tâches de conception en béton armé dans une seule extension, éliminant le besoin de plusieurs modules.
- Normes incluses : Le support intégré pour les normes majeures telles que l'Eurocode 2, l'ACI 318, et la CSA A23.3 signifie que les ingénieurs n'ont plus besoin d'acheter des modules séparés pour chaque norme.
- Conception de la flèche : La fonctionnalité de conception de la flèche, désormais incluse par défaut, simplifie le processus qui était auparavant un module supplémentaire dans RFEM 5.
2. Caractéristiques du programme et améliorations du flux de travail
RFEM 6 introduit plusieurs fonctionnalités conviviales qui rationalisent le processus de conception, depuis la configuration initiale jusqu'aux calculs finaux.
Entrée et activation rationalisées :

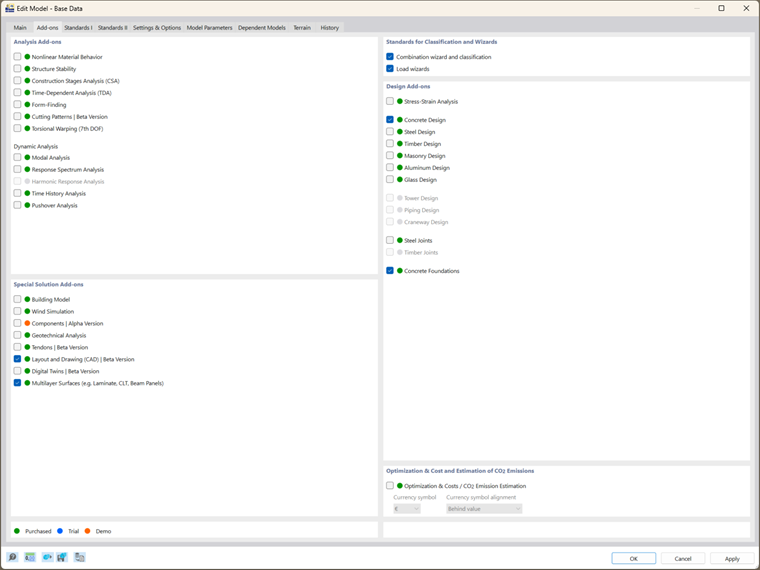

- Activation de l'extension : Seules les extensions nécessaires pour des tâches spécifiques doivent être activées, réduisant l'encombrement inutile dans le programme.

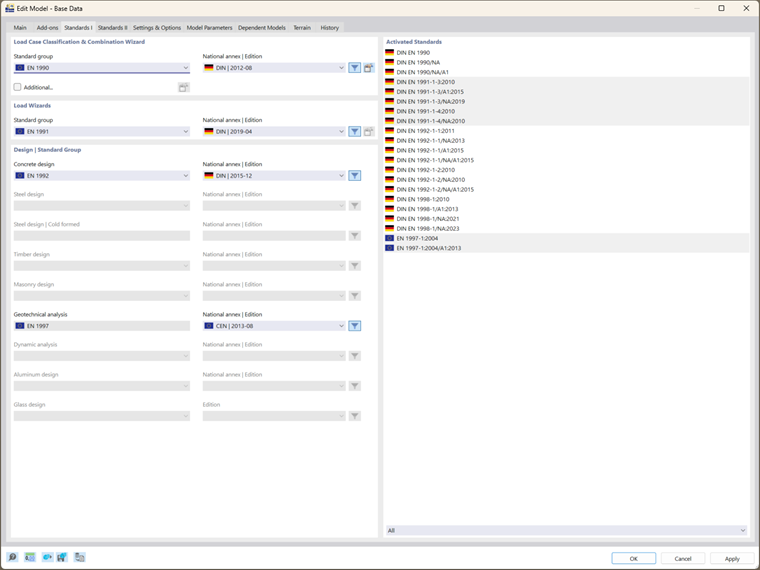

- Entrée simplifiée des normes de conception : Les utilisateurs n'ont besoin de définir la norme de conception qu'une seule fois au début du projet, améliorant la cohérence et économisant du temps.

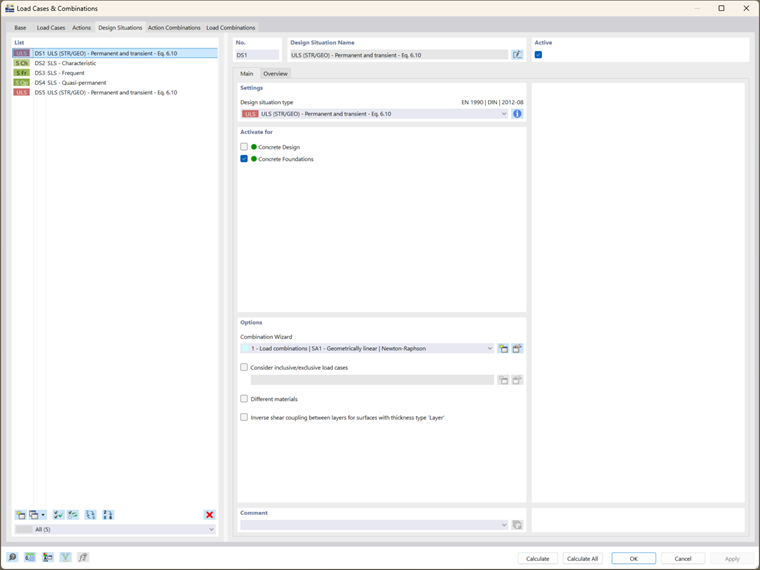

- Assignation automatique des charges : Le système attribue automatiquement les charges de conception, éliminant la saisie manuelle et réduisant le risque d'erreur.
Entrée structurelle et types :

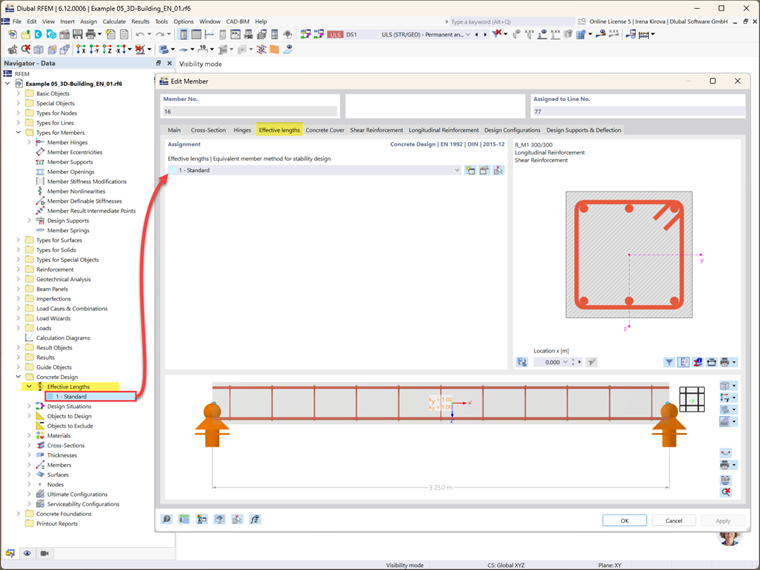

- Utilisation des types prédéfinis : RFEM 6 introduit des "types" pour les éléments structurels comme les poutres et les colonnes. Ces types prédéfinis accélèrent la saisie et garantissent que toutes les propriétés sont appliquées de manière cohérente tout au long de la conception.
3. Caractéristiques clés de conception dans RFEM 6
RFEM 6 introduit un ensemble de fonctionnalités avancées qui améliorent considérablement l'efficacité et la précision de la conception en béton armé. En intégrant les tâches de conception et en offrant un plus grand contrôle sur les entrées, RFEM 6 permet aux ingénieurs de créer des conceptions plus précises et fiables avec moins d'effort.
Processus de conception unifié pour poutres, colonnes, surfaces et nœuds de cisaillement au poinçonnement
L'une des caractéristiques remarquables de RFEM 6 est sa capacité à combiner la conception des poutres, des colonnes, des surfaces et des nœuds de cisaillement au poinçonnement en un processus unifié. Cette intégration élimine le besoin pour les ingénieurs de changer de module pour chaque tâche, rendant le flux de travail de conception plus fluide et cohérent. Cette approche holistique non seulement fait gagner du temps mais garantit que tous les éléments structurels sont conçus de manière optimale en harmonie les uns avec les autres, réduisant le risque d'erreurs pouvant résulter de calculs séparés et isolés.

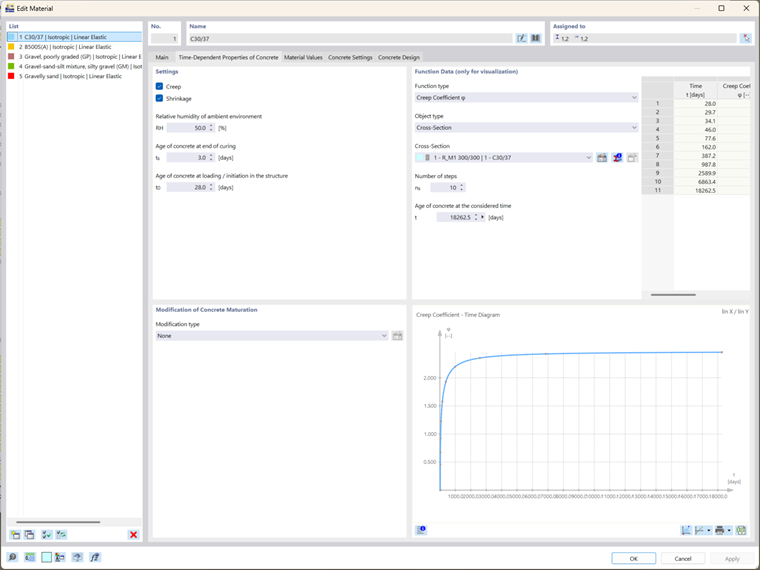

Effort d'entrée réduit : Propriétés standardisées des matériaux
RFEM 6 réduit significativement l'effort d'entrée requis des ingénieurs en standardisant les propriétés matérielles critiques à travers le processus de conception entier. Par exemple, des paramètres tels que le fluage et le retrait, qui traditionnellement doivent être définis séparément pour chaque élément structurel (par exemple, poutres, colonnes, ou dalles), sont maintenant appliqués de manière cohérente dans tout le modèle. Cette approche unifiée assure que les propriétés matérielles sont appliquées correctement à tous les composants et élimine la tâche fastidieuse de ressaisir les valeurs pour chaque partie de la structure. Les ingénieurs peuvent se concentrer sur des décisions de plus haut niveau, sachant que RFEM 6 gérera la cohérence des paramètres matériels.

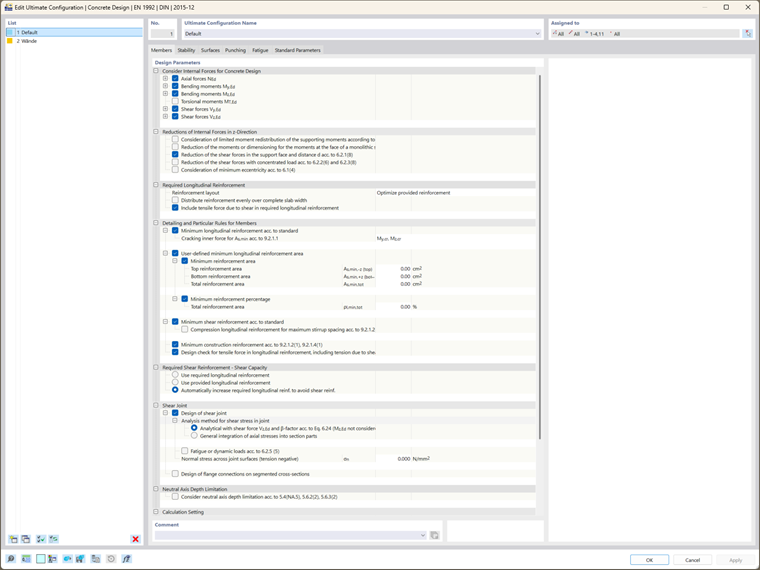

Contrôle de conception amélioré à l'aide de configurations
RFEM 6 donne aux ingénieurs un contrôle accru sur le processus de conception en leur permettant de configurer les paramètres spécifiques aux exigences de leur projet. En utilisant des configurations de conception, les ingénieurs peuvent affiner les paramètres pour différents types d'éléments structurels, qu'il s'agisse d'ajuster des paramètres de conception généraux ou ceux liés à la stabilité, au poinçonnement, etc. Cette flexibilité permet aux ingénieurs de personnaliser la conception pour divers scénarios, garantissant que chaque composant répond aux normes de performance et de sécurité nécessaires.
Valeurs limites individuelles pour l'état limite de service

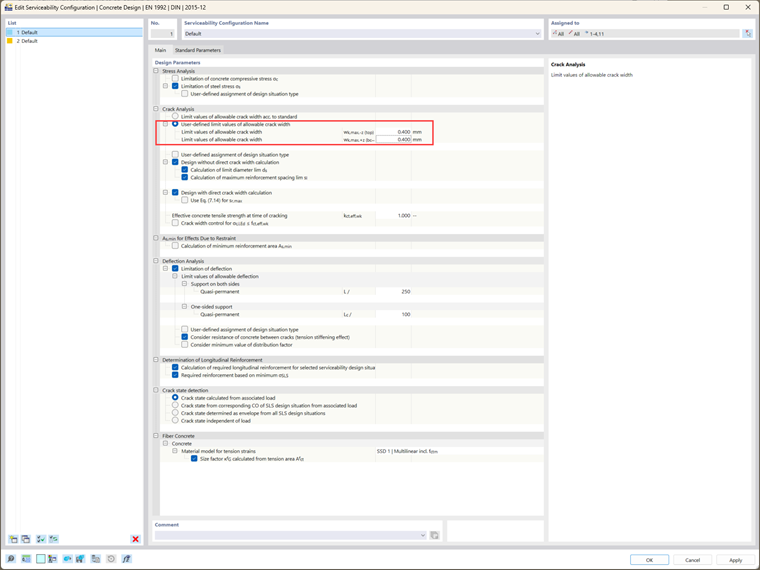

Les vérifications de l'état limite de service (ELS) sont cruciales pour s'assurer qu'une structure fonctionne bien dans des conditions normales sans flèches ou fissures excessives. Dans RFEM 6, les ingénieurs peuvent définir des valeurs limites individuelles pour chaque situation de conception dans l'état limite de service. Cela permet des évaluations plus personnalisées et précises. Par exemple, lors de la conception d'un bâtiment de grande hauteur, une tolérance plus élevée pour la flèche peut être acceptable dans certaines zones, tandis que des limites plus strictes peuvent être nécessaires dans d'autres, comme à proximité d'équipements sensibles ou dans des espaces publics. En permettant ces valeurs limites individuelles, RFEM 6 assure que la conception est à la fois pratique et rentable, tout en maintenant le niveau de performance requis pour toutes les parties de la structure.
Classes de durabilité pour la conception en béton

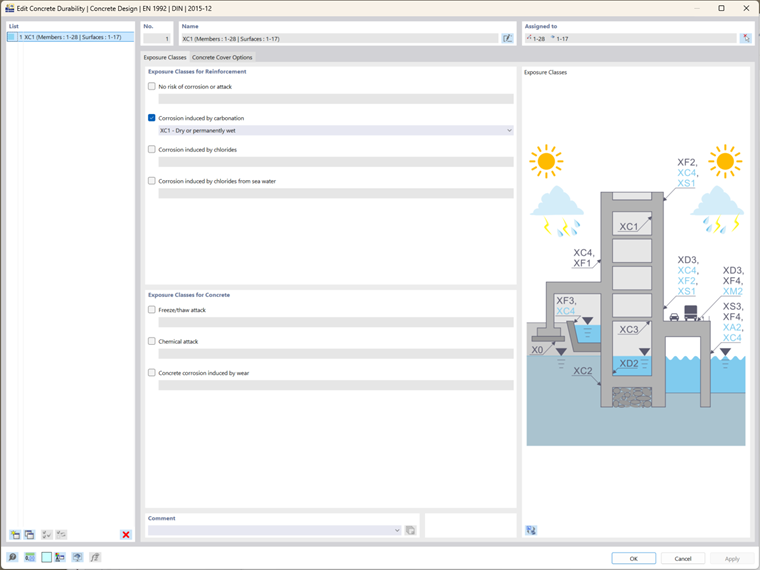

RFEM 6 introduit le concept de classes de durabilité (également connues sous le nom de classes d'exposition), qui peuvent être définies pour des membres structurels et des surfaces individuels. Cette fonctionnalité permet aux ingénieurs de spécifier les conditions environnementales auxquelles leurs éléments en béton seront exposés, comme le contact avec l'eau ou l'exposition à des produits chimiques agressifs. Une fois définie, la classe de durabilité est automatiquement appliquée à chaque membre et surface du modèle, simplifiant le processus de saisie.
Amélioration des performances avec plusieurs cœurs de calcul
La demande pour des analyses plus complexes et des résultats plus rapides est devenue une nécessité dans l'ingénierie structurelle moderne. RFEM 6 répond à ce défi en utilisant plusieurs cœurs de calcul, améliorant considérablement les performances. Cette fonctionnalité permet à RFEM 6 d'exécuter des analyses en parallèle, réduisant le temps de calcul et facilitant la gestion de modèles plus grands et plus complexes. Par exemple, un bâtiment de grande hauteur avec plusieurs dalles, poutres et colonnes interconnectées nécessiterait une quantité considérable de puissance de traitement. En utilisant plusieurs cœurs, RFEM 6 peut traiter ces calculs complexes simultanément, garantissant que les ingénieurs reçoivent des résultats en temps voulu, même pour les conceptions les plus complexes. Cette accélération des performances fait de RFEM 6 un outil précieux pour les ingénieurs travaillant sous des délais serrés ou sur des projets de grande envergure.
Sortie détaillée des résultats et fonctionnalités de rapport améliorées
RFEM 6 améliore la sortie des résultats et la génération de rapports en fournissant des vérifications de conception détaillées et un navigateur de résultats complet qui combine les résultats pour les poutres, les surfaces et les nœuds dans une même vue. Les ingénieurs peuvent facilement passer en revue les résultats pour chaque situation de conception (par exemple, l'état limite ultime ou l'état limite de service) à la fois graphiquement et sous forme tabulaire, ce qui facilite l'évaluation des performances de la structure sous différentes charges.

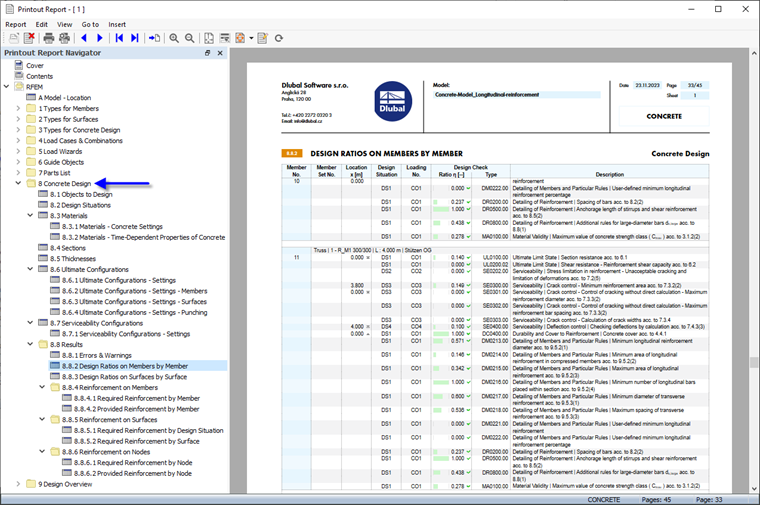

Le logiciel fournit maintenant l'armature requise, non couverte et existante, mettant en évidence les éventuelles déficiences et facilitant l'ajustement de la conception. Les ingénieurs ont également un contrôle total sur les tables de sortie, permettant des rapports personnalisés répondant aux besoins spécifiques du projet. Le nouveau rapport d'impression est plus rapide et plus efficace, rationalisant le processus de génération de rapports.
Une autre amélioration majeure est la manière dont le programme gère les résultats. Dans RFEM 6, les modifications des données d'entrée ne nécessitent plus de recalculer tous les résultats. Au lieu de cela, seuls les résultats affectés sont mis à jour, réduisant significativement le temps de calcul et améliorant l'efficacité du flux de travail.
5. Caractéristiques avancées de conception et d'analyse
RFEM 6 offre des options d'analyse avancées qui fournissent un plus grand contrôle sur le comportement matériel et les calculs de déformation.

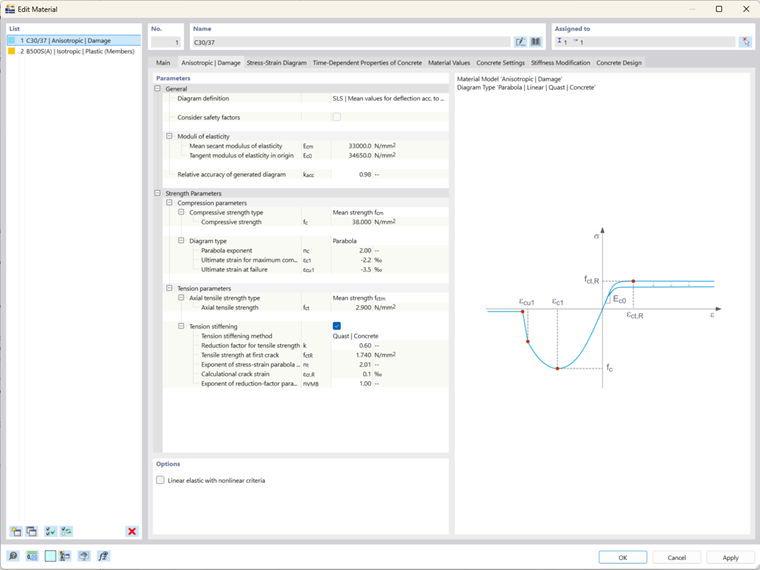

Comportement matériel non linéaire :
- Comportement non linéaire du béton : RFEM 6 inclut un package complet pour le comportement matériel non linéaire, permettant une analyse réaliste des structures en béton armé sous diverses conditions de charge.
- Interaction avec d'autres matériaux : L'analyse non linéaire prend en compte d'autres matériaux, tels que l'acier et la maçonnerie, permettant de simuler un comportement structurel complexe.
Analyse dépendante du temps (TDA) :

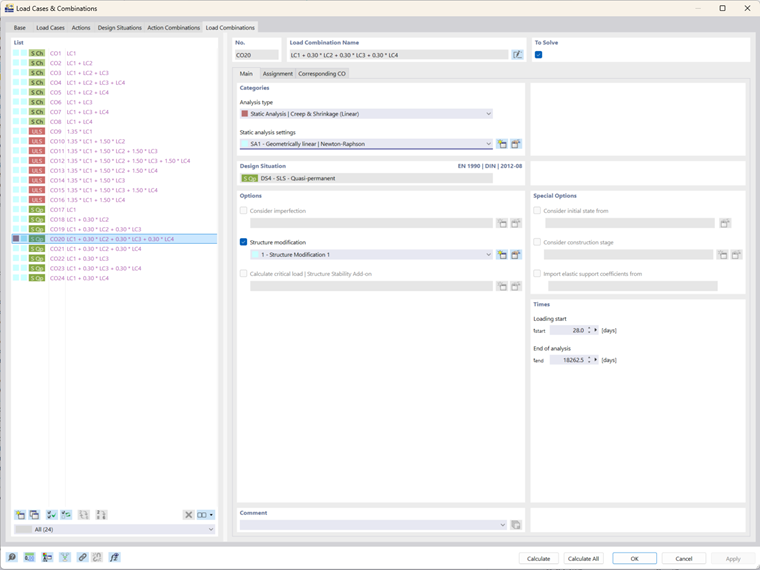

- Fluage et retrait : TDA permet aux utilisateurs de tenir compte des effets à long terme du fluage et du retrait, ce qui est crucial pour une modélisation précise du béton armé au fil du temps.
- Modèle rhéologique : Le modèle Kelvin-Voigt dans TDA permet une analyse détaillée par pas de temps, capturant la déformation progressive des structures en béton.
Analyse de déformation :
- Méthode de rigidité efficace : Cette méthode, désormais intégrée à l'extension Concrete Design de RFEM 6, améliore les calculs de flèche en tenant compte de la rigidité de la structure avant et après fissuration.
Conclusion
RFEM 6 améliore considérablement le processus de conception en béton armé en intégrant des tâches clés dans une seule extension cohérente. Avec ses fonctionnalités avancées pour le comportement matériel non linéaire, l'analyse dépendante du temps, et les nouvelles vérifications de conception, RFEM 6 permet aux ingénieurs de concevoir des structures plus sûres et plus efficaces avec une plus grande facilité. Alors que Dlubal continue de faire évoluer RFEM 6, ce logiciel promet de répondre aux exigences croissantes de l'industrie, en en faisant un outil inestimable pour les ingénieurs structurels.
