O projeto de concreto armado desempenha um papel vital na engenharia estrutural, exigindo precisão, confiabilidade e eficiência. À medida que as demandas da construção moderna se tornam cada vez mais complexas, os engenheiros precisam de um software que não apenas acompanhe o ritmo, mas também aumente sua produtividade. O RFEM 6 da Dlubal Software oferece uma solução poderosa e completa que simplifica o processo de projeto de estruturas de concreto armado. Este artigo explora os principais recursos do suplemento Concrete Design do RFEM 6, mostrando como ele integra tarefas, otimiza fluxos de trabalho e ajuda os engenheiros a alcançar mais com menos esforço.
1. Suplemento Concrete Design do RFEM 6: Uma Visão Geral
O suplemento Concrete Design do RFEM 6 centraliza o processo de projeto em uma única plataforma integrada. Anteriormente, o RFEM 5 exigia suplementos separados para diferentes tarefas de projeto de concreto, como dimensionamento de vigas, dimensionamento de colunas e verificações de punção. O RFEM 6 muda isso ao combinar esses recursos em um módulo simplificado. Essa consolidação facilita o acesso dos engenheiros às ferramentas necessárias, garantindo uma experiência de projeto mais eficiente e contínua.
Principais Benefícios:
- Suplemento Unificado: O RFEM 6 inclui todas as tarefas de projeto de concreto armado em um único suplemento, eliminando a necessidade de múltiplos módulos.
- Normas Incluídas: O suporte integrado para normas importantes, como Eurocode 2, ACI 318 e CSA A23.3, significa que os engenheiros não precisam mais comprar módulos separados para cada norma.
- Projeto de Deflexão: O recurso de projeto de deflexão, agora incluído por padrão, simplifica o processo que anteriormente era um módulo adicional no RFEM 5.
2. Recursos do Programa e Melhorias no Fluxo de Trabalho
O RFEM 6 introduz vários recursos amigáveis que simplificam o processo de projeto, desde a configuração inicial até os cálculos finais.

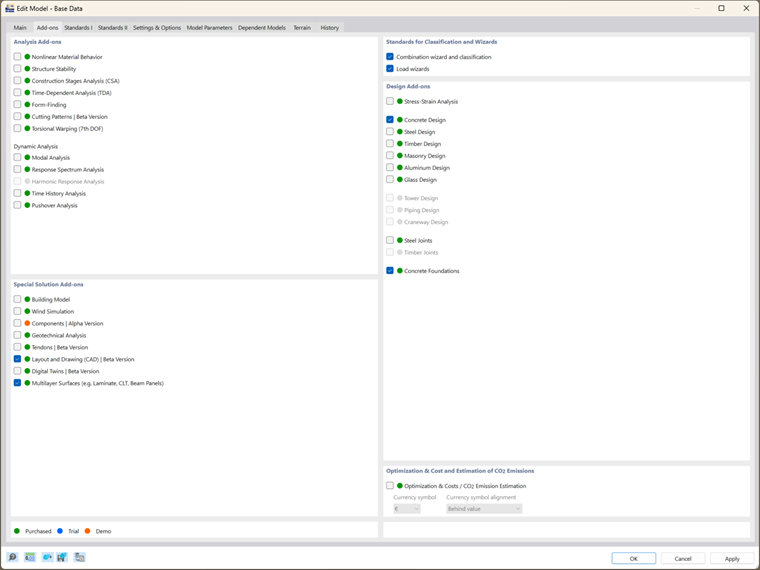

Entrada e Ativação Simplificadas:
- Ativação do Suplemento: Apenas os suplementos necessários para tarefas específicas precisam ser ativados, reduzindo a confusão desnecessária no programa.

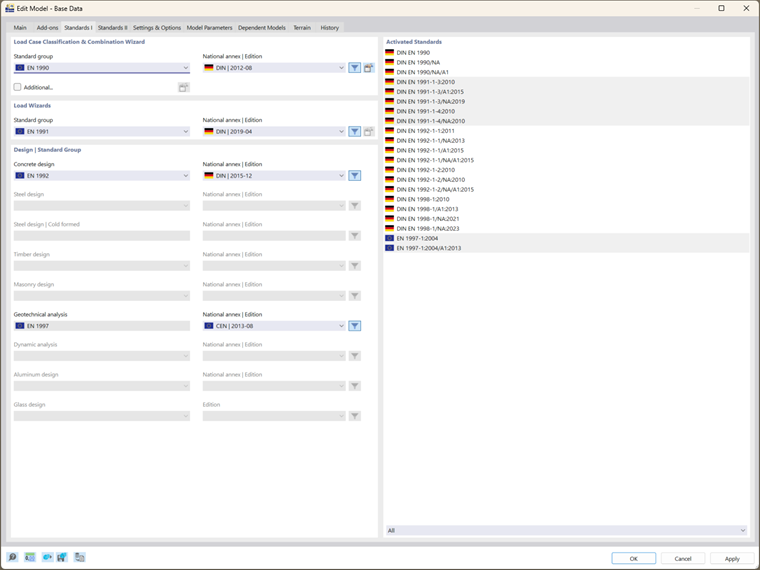

- Entrada Simplificada de Normas de Projeto: Os usuários só precisam definir a norma de projeto uma vez, no início do projeto, melhorando a consistência e economizando tempo.

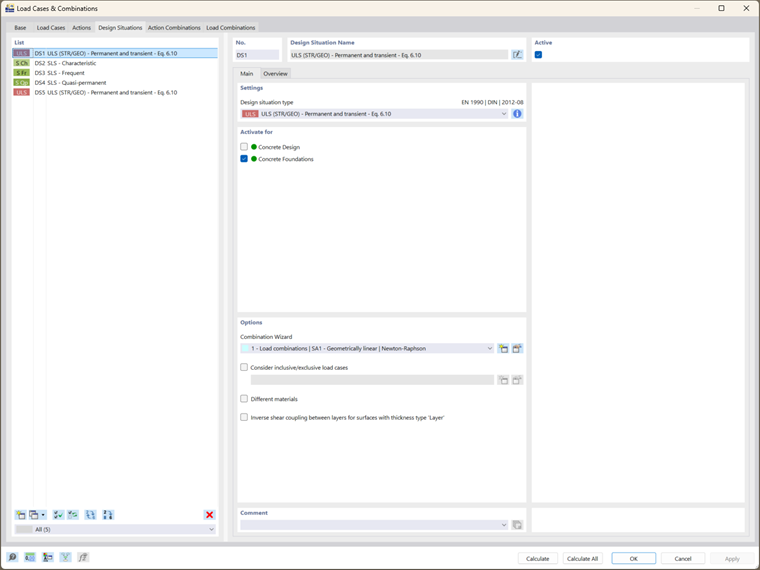

- Atribuição Automática de Cargas: O sistema atribui automaticamente as cargas de projeto, eliminando a entrada manual e reduzindo a chance de erro.

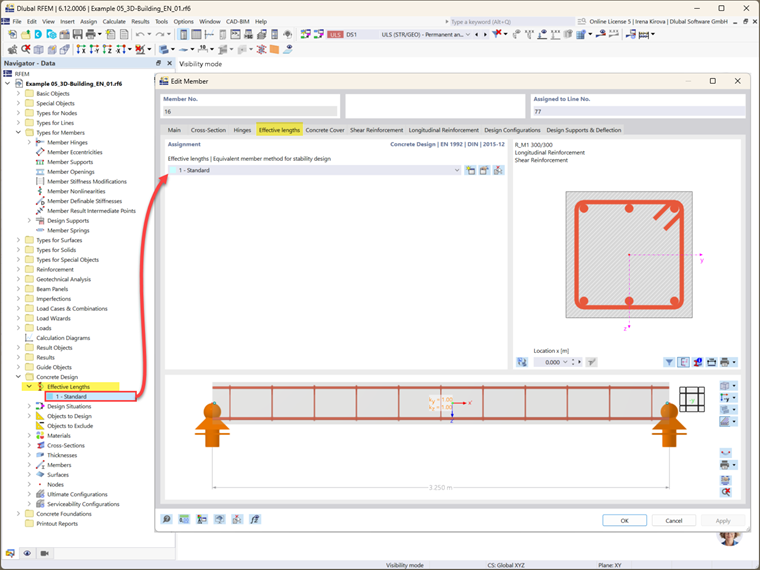

Entrada Estrutural e Tipos:
- Uso de Tipos Predefinidos: O RFEM 6 introduz “tipos” para elementos estruturais como vigas e colunas. Esses tipos predefinidos aceleram a entrada e garantem que todas as propriedades sejam aplicadas consistentemente ao longo do projeto.
3. Principais Recursos de Projeto no RFEM 6
O RFEM 6 apresenta um conjunto de recursos avançados que aumentam significativamente a eficiência e a precisão do projeto de concreto armado. Ao integrar tarefas de projeto e oferecer maior controle sobre as entradas, o RFEM 6 capacita os engenheiros a criar projetos mais precisos e confiáveis com menos esforço.
Processo de Projeto Unificado para Vigas, Colunas, Superfícies e Nós de Punção
Um dos recursos de destaque do RFEM 6 é sua capacidade de combinar o projeto de vigas, colunas, superfícies e nós de punção em um processo unificado. Essa integração elimina a necessidade de os engenheiros alternarem entre diferentes módulos para cada tarefa, tornando o fluxo de trabalho de projeto mais suave e coeso. Essa abordagem holística não só economiza tempo, mas garante que todos os componentes estruturais sejam projetados de forma otimizada em harmonia uns com os outros, reduzindo o risco de erros que podem surgir de cálculos separadamente isolados.

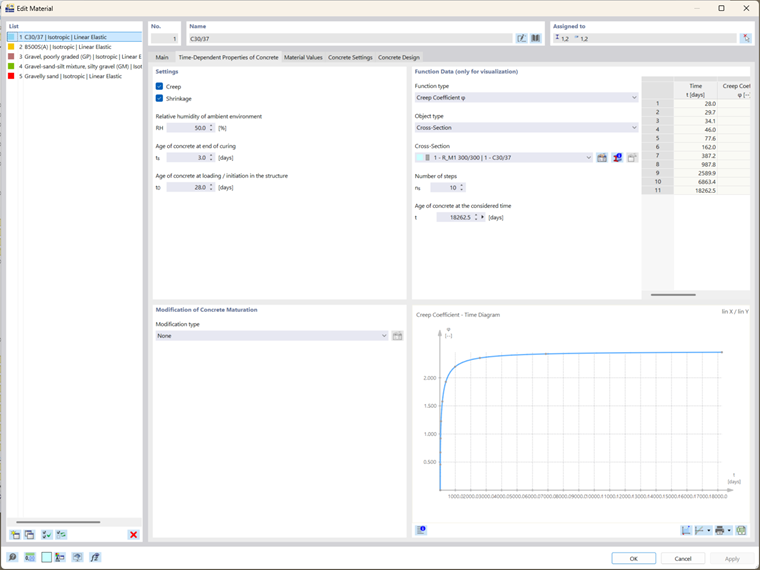

Esforço de Entrada Reduzido: Propriedades de Material Padronizadas
O RFEM 6 reduz significativamente o esforço de entrada exigido dos engenheiros ao padronizar propriedades críticas de material em todo o processo de projeto. Por exemplo, parâmetros como fluência e retração, que tradicionalmente precisam ser definidos separadamente para cada elemento estrutural (por exemplo, vigas, colunas ou lajes), agora são aplicados consistentemente ao longo do modelo. Essa abordagem unificada garante que as propriedades do material sejam aplicadas corretamente a todos os componentes e elimina a tarefa tediosa de reinscrever valores para cada parte da estrutura. Os engenheiros podem se concentrar em decisões de nível superior, sabendo que o RFEM 6 lidará com a consistência dos parâmetros de material.
Controle de Projeto Aprimorado Usando Configurações

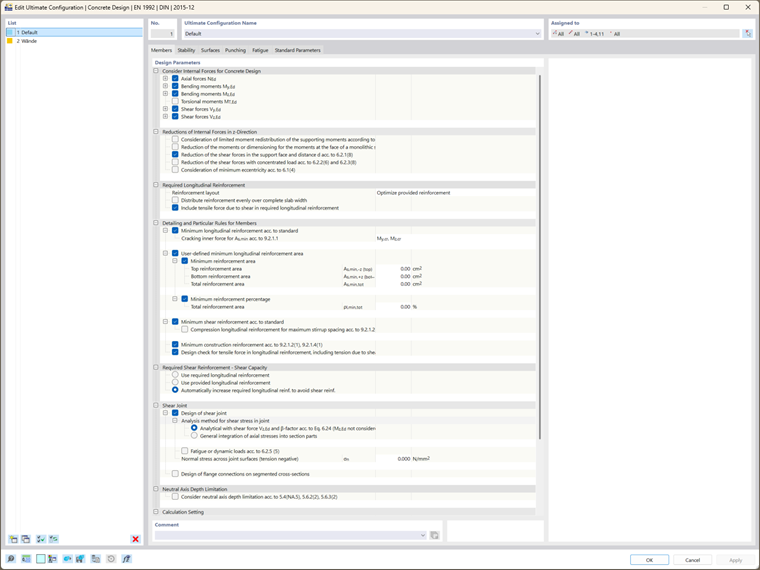

O RFEM 6 oferece aos engenheiros maior controle sobre o processo de projeto, permitindo que configurem configurações específicas para os requisitos de seu projeto. Usando configurações de projeto, os engenheiros podem ajustar parâmetros para diferentes tipos de elementos estruturais, seja ajustando parâmetros gerais de projeto ou relacionados à estabilidade, punção, etc. Essa flexibilidade permite que os engenheiros personalizem o projeto para vários cenários, garantindo que cada componente atenda aos padrões necessários de desempenho e segurança.

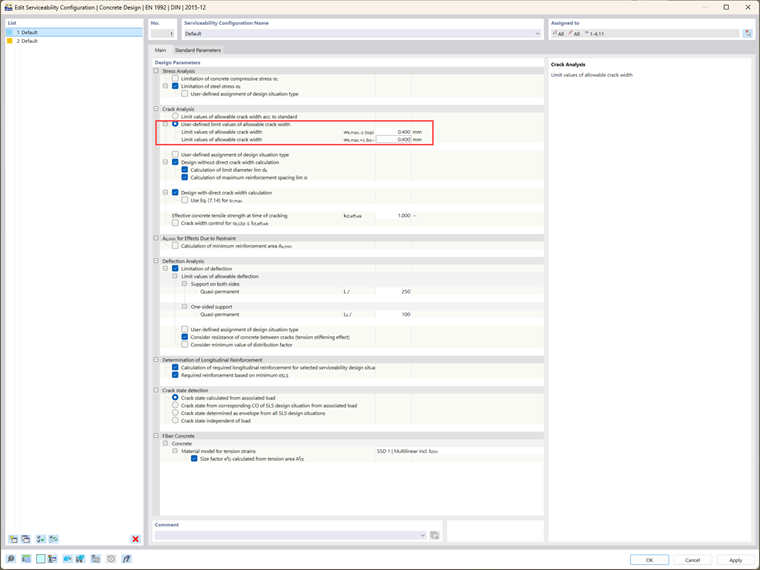

Valores Limite Individuais para Estado Limite de Serviço
As verificações do estado limite de serviço (SLS) são cruciais para garantir que uma estrutura funcione bem sob condições cotidianas sem deflexões ou fissuras excessivas. No RFEM 6, os engenheiros podem definir valores limite individuais para cada situação de projeto no estado limite de serviço. Isso permite avaliações mais personalizadas e precisas. Por exemplo, ao projetar um edifício alto, uma tolerância maior para deflexão pode ser aceitável em certas áreas, enquanto limites mais rigorosos podem ser necessários em outras, como perto de equipamentos sensíveis ou em espaços públicos. Ao permitir esses valores limite individuais, o RFEM 6 garante que o projeto seja prático e econômico, ao mesmo tempo que mantém o nível necessário de desempenho para todas as partes da estrutura.

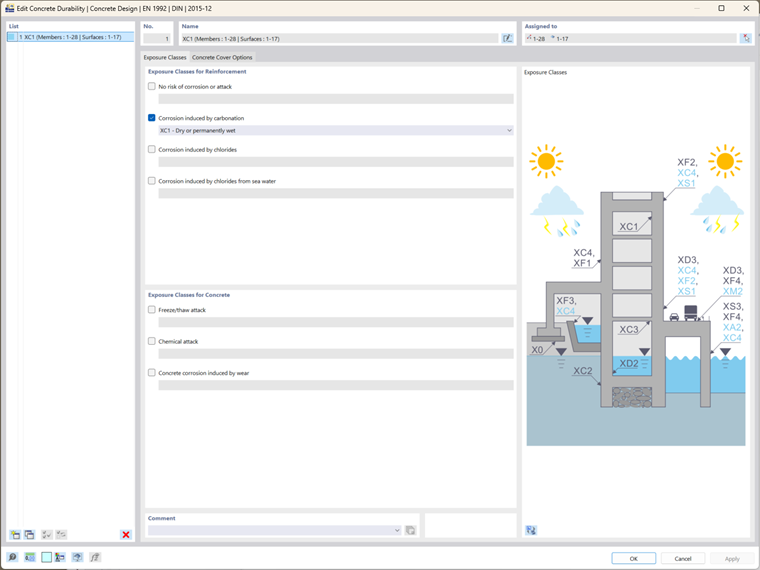

Classes de Durabilidade para Projeto de Concreto
O RFEM 6 introduz o conceito de classes de durabilidade (também conhecidas como classes de exposição), que podem ser definidas para membros estruturais e superfícies individuais. Esse recurso permite que os engenheiros especifiquem as condições ambientais às quais seus elementos de concreto estarão expostos, como contato com água ou exposição a produtos químicos agressivos. Uma vez definido, a classe de durabilidade é automaticamente aplicada a cada membro e superfície no modelo, simplificando o processo de entrada.
Melhoria de Desempenho com Múltiplos Núcleos de Cálculo
A demanda por análises mais complexas e resultados mais rápidos tornou-se uma necessidade na engenharia estrutural moderna. O RFEM 6 responde a esse desafio alavancando múltiplos núcleos de cálculo, melhorando significativamente o desempenho. Esse recurso permite que o RFEM 6 execute análises em paralelo, reduzindo o tempo de cálculo e facilitando o manuseio de modelos maiores e mais complexos. Por exemplo, um edifício alto com múltiplas lajes, vigas e colunas interconectadas exigiria uma quantidade considerável de poder de processamento. Ao usar múltiplos núcleos, o RFEM 6 pode processar esses cálculos complexos simultaneamente, garantindo que os engenheiros recebam resultados em tempo hábil, mesmo para os projetos mais intrincados. Esse aumento de desempenho torna o RFEM 6 uma ferramenta valiosa para engenheiros que trabalham sob prazos apertados ou em projetos de grande escala.

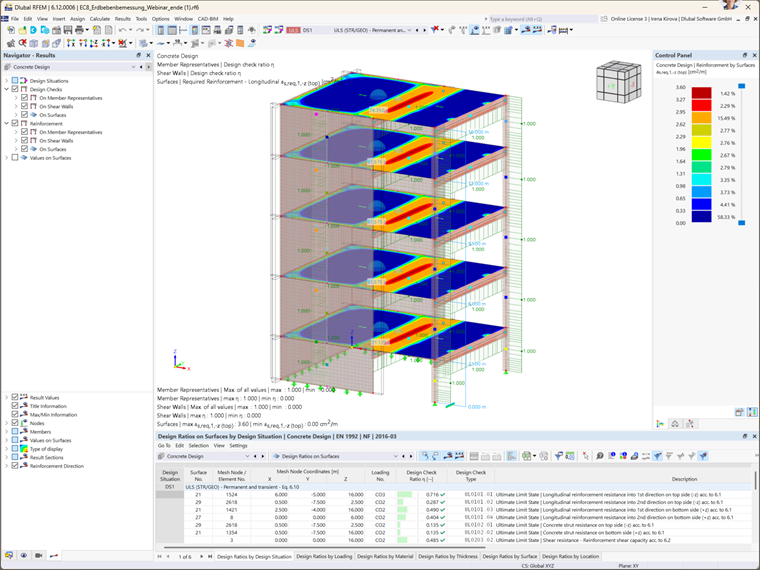

Saída Detalhada de Resultados e Recursos Aprimorados de Relatório
O RFEM 6 aprimora a saída de resultados e relatórios, fornecendo verificações de projeto detalhadas e um navegador de Resultados abrangente que combina resultados para vigas, superfícies e nós em uma única visão. Os engenheiros podem revisar facilmente os resultados para cada situação de projeto (por exemplo, estado limite último ou estado limite de serviço) tanto graficamente quanto em forma tabular, facilitando a avaliação de como a estrutura se comporta sob diferentes cargas.

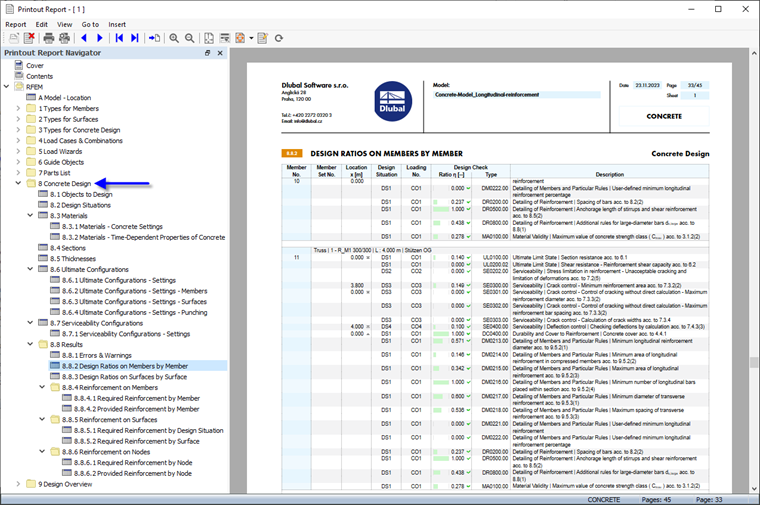

O software agora exibe a armadura necessária, não coberta e existente, destacando quaisquer deficiências e facilitando o ajuste do projeto. Os engenheiros também têm controle total sobre as tabelas de saída, permitindo relatórios personalizados que atendem a necessidades específicas do projeto. O novo relatório impresso é mais rápido e eficiente, simplificando o processo de geração de relatórios.
Outra grande melhoria é a forma como o programa lida com os resultados. No RFEM 6, alterações nos dados de entrada não exigem mais o recálculo de todos os resultados. Em vez disso, apenas os resultados afetados são atualizados, reduzindo significativamente o tempo de cálculo e melhorando a eficiência do fluxo de trabalho.
5. Recursos Avançados de Projeto e Análise
O RFEM 6 oferece opções avançadas de análise que fornecem maior controle sobre o comportamento do material e cálculos de deformação.
Comportamento Não Linear do Material:

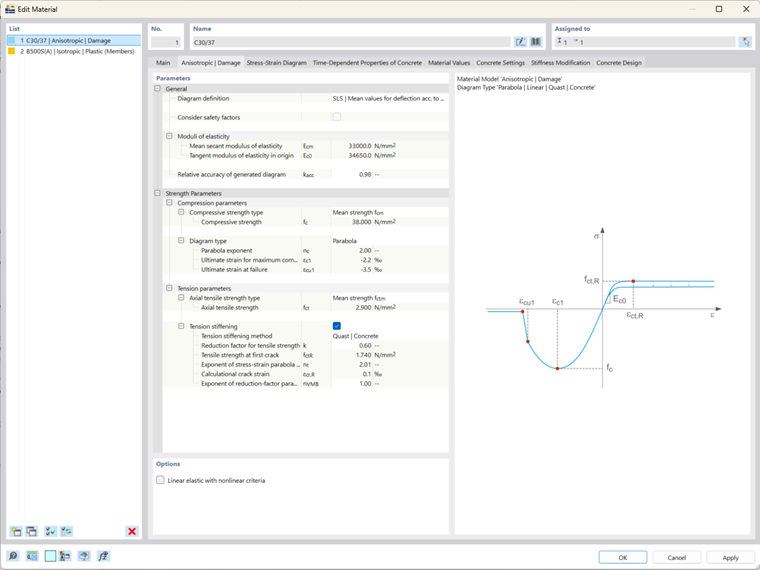

- Comportamento Não Linear do Concreto: O RFEM 6 inclui um pacote completo para comportamento não linear do material, permitindo uma análise realista de estruturas de concreto armado sob várias condições de carga.
- Interação com Outros Materiais: A análise não linear leva em consideração outros materiais, como aço e alvenaria, tornando possível simular o comportamento estrutural complexo.

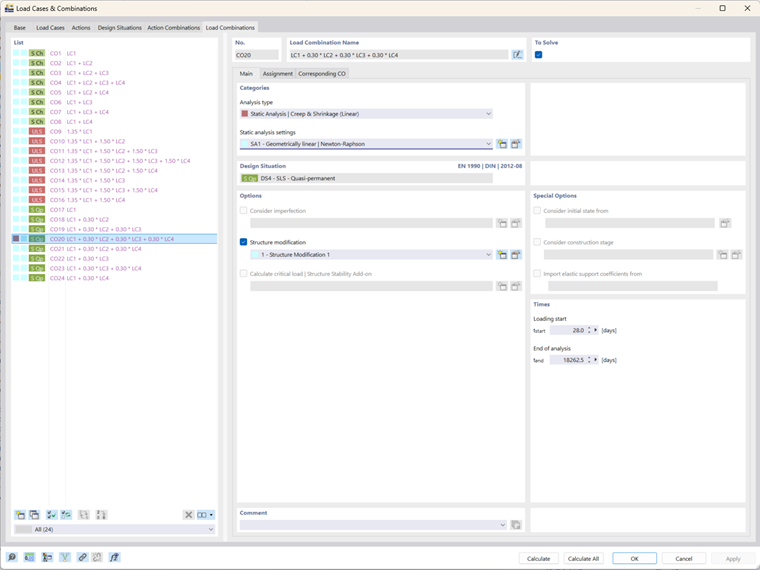

Análise Dependente do Tempo (TDA):
- Fluência e Retração: A TDA permite que os usuários considerem os efeitos a longo prazo da fluência e retração, que são cruciais para modelar com precisão o concreto armado ao longo do tempo.
- Modelo Reológico: O modelo Kelvin-Voigt na TDA permite uma análise detalhada em etapas temporais, capturando a deformação gradual de estruturas de concreto.
Análise de Deformação:
- Método de Rigidez Efetiva: Esse método, agora integrado ao suplemento Concrete Design do RFEM 6, melhora os cálculos de deflexão ao considerar a rigidez da estrutura tanto antes quanto após a fissuração.
Conclusão
O RFEM 6 aprimora significativamente o processo de projeto de concreto armado ao integrar tarefas chave em um único suplemento coeso. Com seus recursos avançados para comportamento não linear do material, análise dependente do tempo e novas verificações de projeto, o RFEM 6 capacita os engenheiros a projetar estruturas mais seguras e eficientes com maior facilidade. À medida que a Dlubal continua a evoluir o RFEM 6, este software promete atender às crescentes demandas da indústria, tornando-o uma ferramenta inestimável para engenheiros estruturais.
