Posouzení železobetonových konstrukcí hraje ve stavebním inženýrství zásadní roli a vyžaduje přesnost, spolehlivost a efektivitu. Vzhledem k tomu, že požadavky moderního stavebnictví jsou stále složitější, potřebují inženýři software, který nejenže drží krok s dobou, ale také zvyšuje jejich produktivitu. RFEM 6 od společnosti Dlubal Software nabízí výkonné komplexní řešení, které zjednodušuje proces navrhování železobetonových konstrukcí. Tento článek se zabývá klíčovými funkcemi addonu Posouzení betonových konstrukcí pro RFEM 6 a ukazuje, jak integruje jednotlivé kroky, optimalizuje pracovní postupy a pomáhá inženýrům dosáhnout více výsledků s menším úsilím.
1. Addon Concrete Design pro RFEM 6: Přehled
Addon Posouzení betonových konstrukcí RFEM 6 centralizuje proces návrhu do jedné integrované platformy. Dříve vyžadoval RFEM 5 samostatné addony pro různé úkoly posouzení betonu, jako je posouzení nosníků, sloupů a posouzení na protlačení. RFEM 6 to mění sloučením těchto funkcí do jednoho efektivního modulu. Tato konsolidace usnadňuje inženýrům přístup k nástrojům, které potřebují, a zajišťuje efektivnější a plynulejší návrh.
Hlavní výhody:
- Sjednocený addon: RFEM 6 zahrnuje všechny kroky posouzení železobetonových konstrukcí v jednom addonu, takže není třeba pořizovat více modulů.
- Implementace norem: Začleněná podpora hlavních norem, jako jsou Eurokód 2, ACI 318 a CSA A23.3, znamená, že inženýři již nemusí kupovat samostatné moduly pro každou normu.
- Posouzení průhybu: Funkce posouzení průhybu, která je nyní zahrnuta ve výchozím nastavení, zjednodušuje proces, který byl dříve v RFEM 5 dostupný jako přídavný modul.
2. Vylepšení funkcí programu a pracovního postupu
RFEM 6 přináší několik uživatelsky přívětivých funkcí, které zefektivňují proces posouzení, od počátečního nastavení až po konečné výpočty.
Zjednodušený vstup a aktivace:

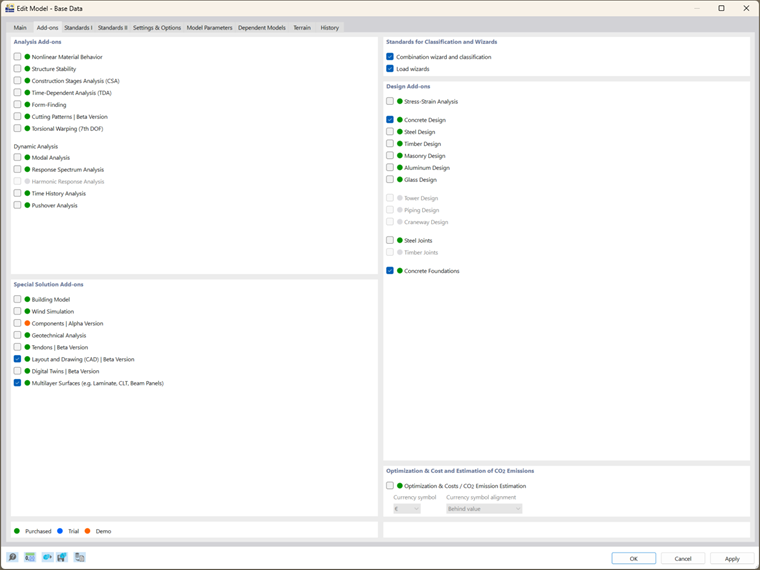

- Aktivace addonů: Je třeba aktivovat pouze addony nezbytné pro konkrétní úkoly, což snižuje zbytečné zahlcení programu.

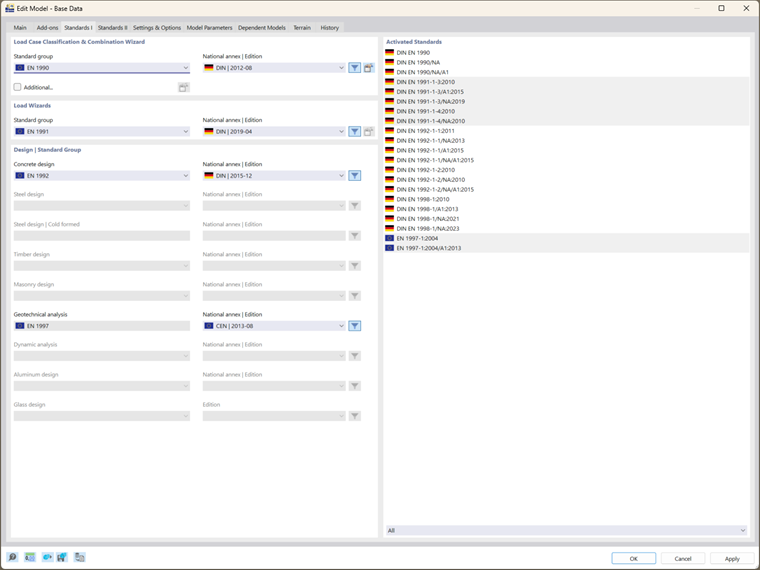

- Zjednodušené zadání návrhových norem: Uživatelé musí definovat návrhové normy pouze jednou na začátku projektu, což zvyšuje konzistenci a šetří čas.

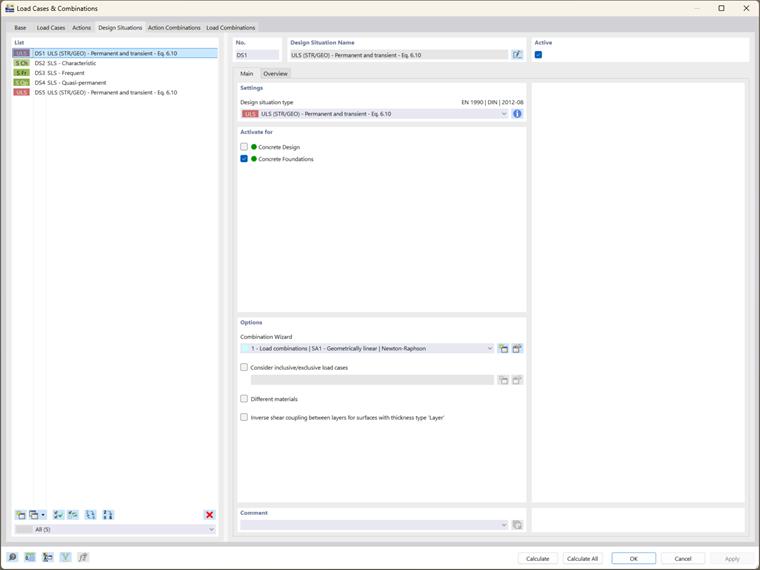

- Automatické přiřazení zatížení: Systém automaticky přiřazuje návrhová zatížení, čímž eliminuje ruční zadávání a snižuje riziko chyby.
Zadání konstrukce a typy:

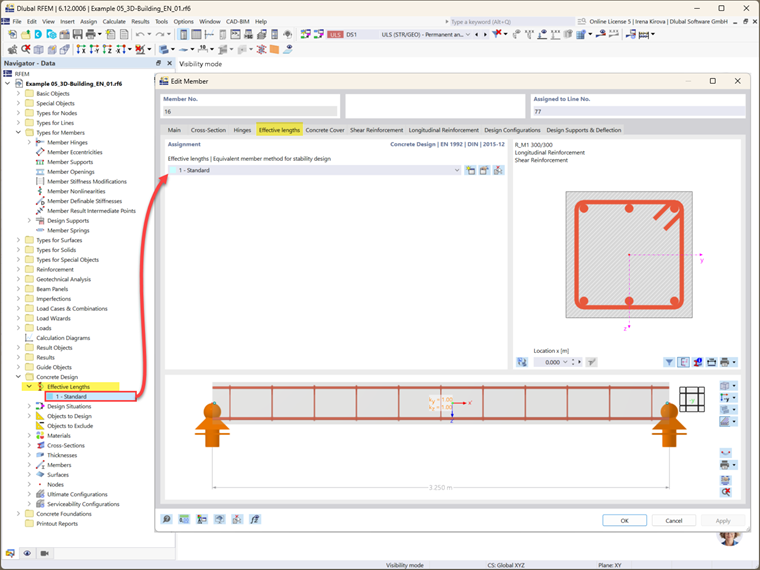

- Použití předdefinovaných typů: RFEM 6 zavádí „typy“ pro nosné prvky, jako jsou nosníky a sloupy. Tyto předdefinované typy urychlují zadávání a zajišťují konzistentní použití všech vlastností v celém návrhu.
3. Klíčové funkce posouzení v programu RFEM 6
RFEM 6 přináší řadu pokročilých funkcí, které výrazně zvyšují efektivitu a přesnost posouzení železobetonových konstrukcí. Díky integraci návrhových úkolů a větší kontrole nad vstupními údaji umožňuje RFEM 6 inženýrům vytvářet přesnější a spolehlivější návrhy s menším úsilím.
Jednotný proces posouzení nosníků, sloupů, ploch a uzlů protlačení
Jednou z vynikajících vlastností programu RFEM 6 je jeho schopnost kombinovat posouzení nosníků, sloupů, ploch a uzlů protlačení do jednotného procesu. Díky této integraci nemusí inženýři přepínat mezi různými moduly pro každý úkol, čímž je pracovní postup posouzení plynulejší a souvislejší. Tento holistický přístup nejen šetří čas, ale také zajišťuje, že všechny konstrukční prvky jsou optimálně posouzeny v souladu s ostatními, což snižuje riziko chyb, které mohou vzniknout při samostatných, izolovaných výpočtech.

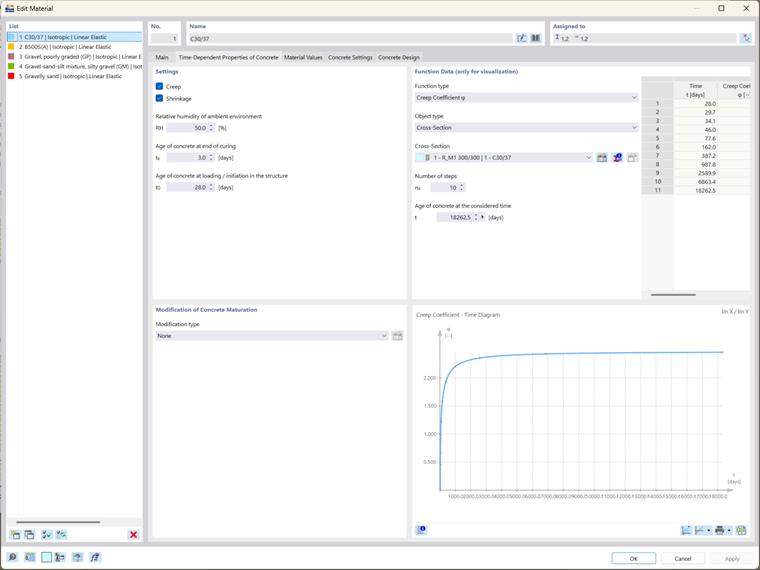

Snížená náročnost zadávání údajů: standardizované materiálové charakteristiky
RFEM 6 výrazně snižuje náročnost zadávání údajů ze strany inženýrů díky standardizaci hlavních materiálových charakteristik v celém procesu posouzení. Například parametry jako dotvarování a smršťování, které se tradičně definují samostatně pro každý nosný prvek (např. nosníky, sloupy nebo desky), se nyní používají konzistentně v celém modelu. Tento jednotný přístup zajišťuje správné použití vlastností materiálu pro všechny prvky a eliminuje zdlouhavé zadávání hodnot pro každou část konstrukce. Inženýři se tak mohou soustředit na důležitější rozhodnutí, protože vědí, že RFEM 6 zajistí konzistentnost parametrů materiálu.

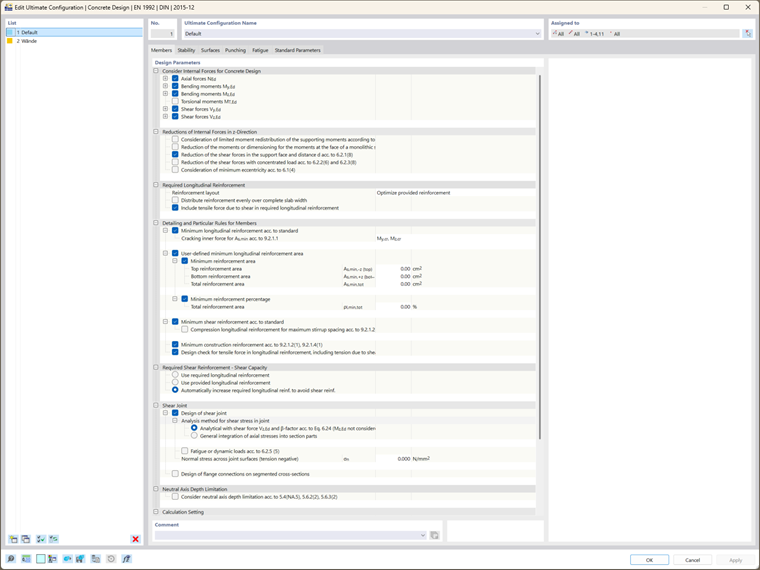

Vylepšená kontrola návrhu pomocí konfigurací
RFEM 6 poskytuje inženýrům větší kontrolu nad procesem posouzení tím, že jim umožňuje konfigurovat nastavení specifická pro požadavky jejich projektu. Pomocí konfigurací posouzení mohou inženýři doladit parametry pro různé typy nosných prvků, ať už se jedná o úpravu obecných parametrů posouzení nebo parametrů souvisejících se stabilitou, protlačením atd. Tato flexibilita umožňuje inženýrům přizpůsobit návrh pro různé scénáře a zajistit, aby každá složka splňovala nezbytné výkonnostní a bezpečnostní normy.

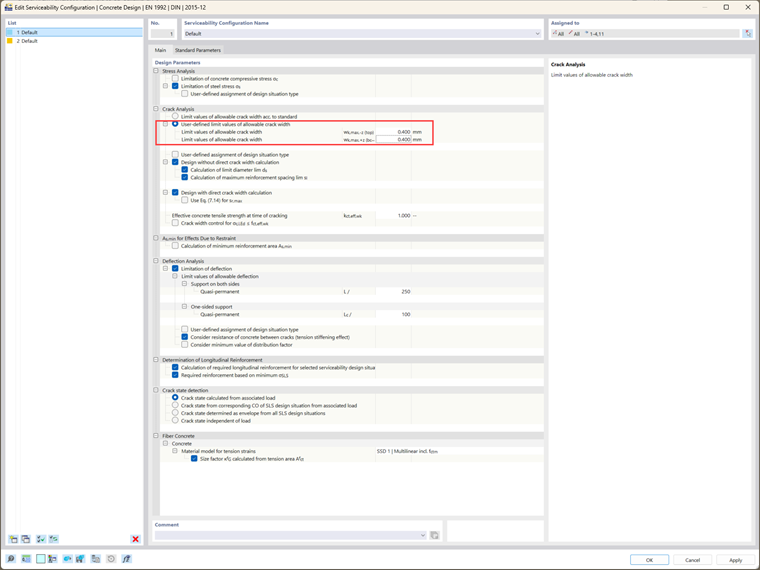

Individuální mezní hodnoty pro mezní stav použitelnosti
Posouzení mezního stavu použitelnosti (MSP) jsou zásadní pro zajištění dobré funkčnosti konstrukce za běžných podmínek bez nadměrných průhybů nebo prasklin. V programu RFEM 6 mohou inženýři definovat individuální mezní hodnoty pro každou návrhovou situaci v mezním stavu použitelnosti. To umožňuje přesnější a detailnější posouzení. Například při posouzení vysokopodlažní budovy může být v určitých oblastech přijatelná vyšší tolerance pro průhyb, zatímco v jiných oblastech, například v blízkosti citlivých zařízení nebo ve veřejných prostorách, mohou být zapotřebí přísnější limity. Díky možnosti zadat tyto individuální mezní hodnoty zajišťuje RFEM 6, že posouzení je praktické a nákladově efektivní a zároveň zachovává požadovanou úroveň výkonu pro všechny části konstrukce.
Třídy trvanlivosti pro posouzení betonu

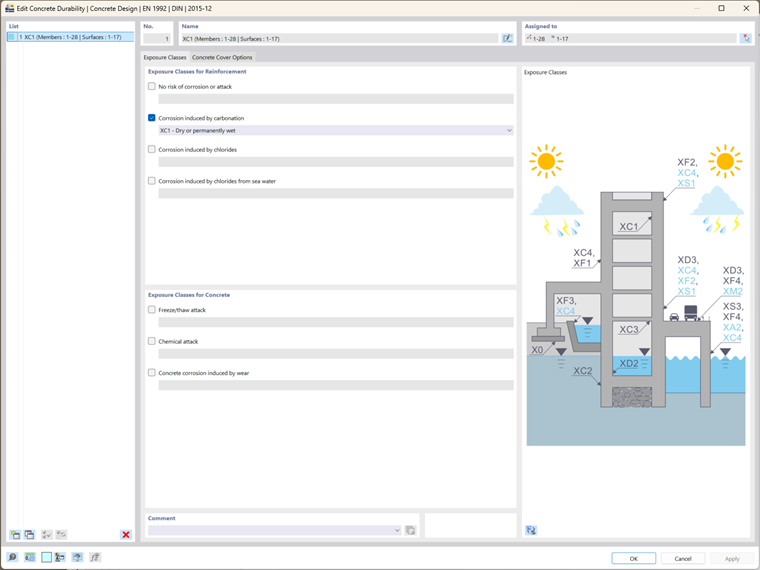

RFEM 6 zavádí pojem třídy trvanlivosti (známé také jako stupně vlivu prostředí), které lze definovat pro jednotlivé nosné prvky a plochy. Tato funkce umožňuje inženýrům specifikovat podmínky prostředí, kterým budou jejich betonové prvky vystaveny, jako je kontakt s vodou nebo vystavení agresivním chemikáliím. Po zadání se třída trvanlivosti automaticky použije na každý prvek a plochu v modelu, což zjednodušuje proces zadávání údajů.
Zlepšení výkonu s více výpočetními jádry
Požadavek na složitější statické výpočty a rychlejší výsledky se stal v moderním stavebním inženýrství nezbytností. RFEM 6 reaguje na tuto výzvu využitím více výpočetních jader, čímž výrazně zlepšuje výkon. Tato funkce umožňuje RFEM 6 provádět statické výpočty paralelně, což zkracuje dobu výpočtu a usnadňuje práci s většími a složitějšími modely. Například vysokopodlažní budova s více propojenými deskami, nosníky a sloupy by vyžadovala značný výpočetní výkon. Díky využití více jader může RFEM 6 tyto složité výpočty zpracovávat současně, což inženýrům zaručuje včasné výsledky i u těch nejsložitějších posouzení. Toto zvýšení výkonu činí z RFEM 6 nepostradatelný nástroj pro inženýry, kteří pracují s krátkými termíny nebo na rozsáhlých projektech.

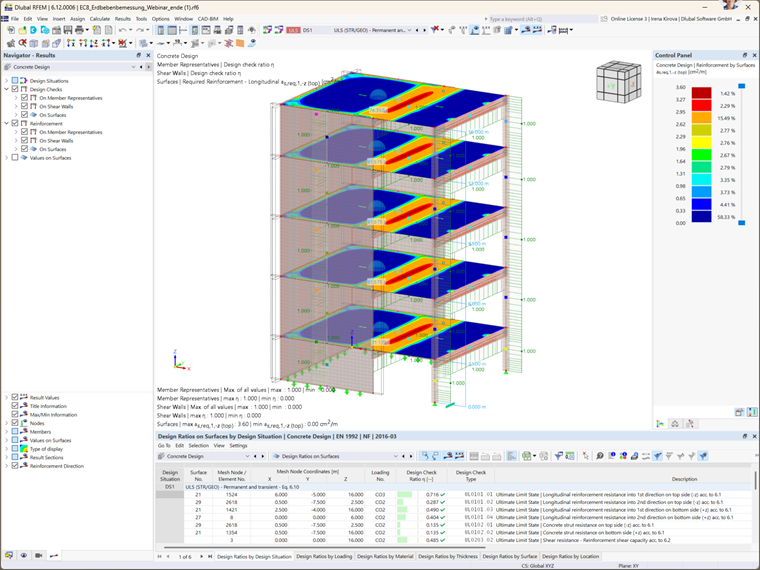

Detailní výstupy výsledků a vylepšení funkcí protokolů
RFEM 6 vylepšuje výstup výsledků a dokumentaci tím, že poskytuje podrobné posouzení návrhu a komplexní navigátor výsledků, který kombinuje výsledky pro nosníky, plochy a uzly v jednom zobrazení. Inženýři mohou snadno zkontrolovat výsledky pro každou návrhovou situaci (např. mezní stav únosnosti nebo mezní stav použitelnosti) jak graficky, tak v tabulkách, což usnadňuje vyhodnocení chování konstrukce při různých zatíženích.

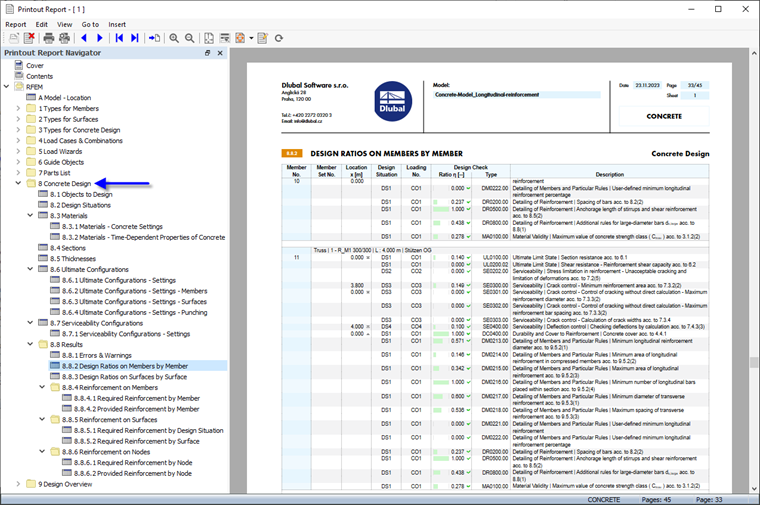

Software nyní generuje výstupy požadované, nekryté a existující výztuže, zdůrazňuje případné nedostatky a usnadňuje posouzení. Inženýři mají také plnou kontrolu nad výstupními tabulkami, což umožňuje vytvářet přizpůsobené protokoly, které splňují specifické potřeby projektu. Nový výstupní protokol je rychlejší a efektivnější, což zefektivňuje proces generování protokolů.
Dalším významným vylepšením je způsob, jakým program zpracovává výsledky. V programu RFEM 6 již změny vstupních dat nevyžadují přepočítání všech výsledků. Místo toho se aktualizují pouze dotčené výsledky, což výrazně zkracuje dobu výpočtu a zvyšuje efektivitu pracovního postupu.
5. Pokročilé funkce návrhu a analýzy
RFEM 6 nabízí pokročilé možnosti analýzy, které poskytují větší kontrolu nad chováním materiálu a výpočty deformací.
Nelineární chování materiálu:

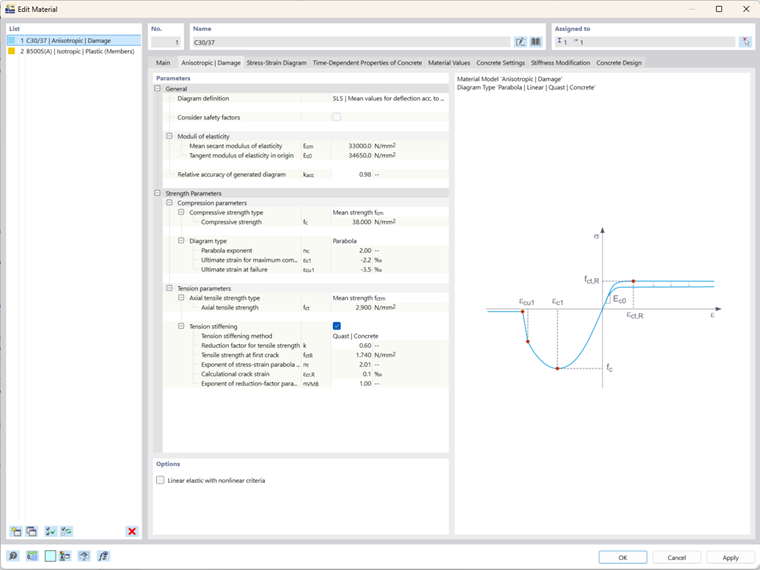

- Nelineární chování betonu: RFEM 6 obsahuje kompletní balíček pro nelineární chování materiálu, který umožňuje realistickou analýzu železobetonových konstrukcí za různých podmínek zatížení.
- Interakce s jinými materiály: Nelineární analýza zohledňuje i jiné materiály, jako je ocel a zdivo, což umožňuje simulovat komplexní chování konstrukce.
Časově závislá analýza (TDA):
- Dotvarování a smršťování: TDA umožňuje uživatelům zohlednit dlouhodobé účinky dotvarování a smršťování, což je zásadní pro přesné modelování železobetonu v průběhu času.
- Reologický model: Kelvin-Voigtův model v TDA umožňuje podrobnou analýzu časových kroků a zachycuje postupnou deformaci betonových konstrukcí.
Analýza deformací:
- Metoda účinné tuhosti: Tato metoda, která je nyní součístí addonu Posouzení betonových konstrukcí programu RFEM 6, zlepšuje výpočty průhybu tím, že zohledňuje tuhost konstrukce před a po vzniku trhlin.
Závěr
RFEM 6 výrazně zlepšuje proces posouzení železobetonových konstrukcí integrací klíčových funkcí do jednoho uceleného addonu. Díky pokročilým funkcím pro nelineární chování materiálu, časově závislé analýzy a nová posouzení umožňuje RFEM 6 inženýrům navrhovat bezpečnější a efektivnější konstrukce s větší snadností. Společnost Dlubal pokračuje ve vývoji RFEM 6, který slibuje, že splní rostoucí požadavky odvětví, a stane se tak nenahraditelným nástrojem pro statiky.
