钢筋混凝土设计在结构工程中起着至关重要的作用，需要精度、可靠性和效率。随着现代建筑要求的日益复杂，工程师需要不仅能够跟上进度，还能提高生产力的软件。Dlubal Software 的 RFEM 6 提供了一种强大、全面的解决方案，简化了钢筋混凝土结构的设计过程。这篇文章探讨了 RFEM 6 的混凝土设计附加模块的关键特性，展示了其如何整合任务、优化工作流程，并帮助工程师以更少的努力实现更多的目标。
1. RFEM 6 混凝土设计插件：概述
RFEM 6 混凝土设计插件将设计过程集中在一个单一的集成平台上。以前，RFEM 5 需要单独的插件来处理不同的混凝土设计任务，如梁设计、柱设计和冲切剪力检查。RFEM 6 通过将这些功能整合到一个流线型模块中改变了这一点。这种整合使工程师更容易访问所需的工具，确保设计体验更高效、更无缝。
关键收益：
- 统一插件： RFEM 6 将所有钢筋混凝土设计任务整合到一个插件中，消除了对多个模块的需求。
- 包含标准： 内置对主要标准的支持，如欧洲规范 2、ACI 318 和 CSA A23.3，这意味着工程师不再需要为每个标准购买单独的模块。
- 挠度设计： 现在默认包含的挠度设计功能简化了之前在 RFEM 5 中作为附加模块的过程。
2. 程序特性和工作流程增强
RFEM 6 引入了几个用户友好的功能，从初始设置到最终计算，简化了设计过程。
精简的输入和激活：

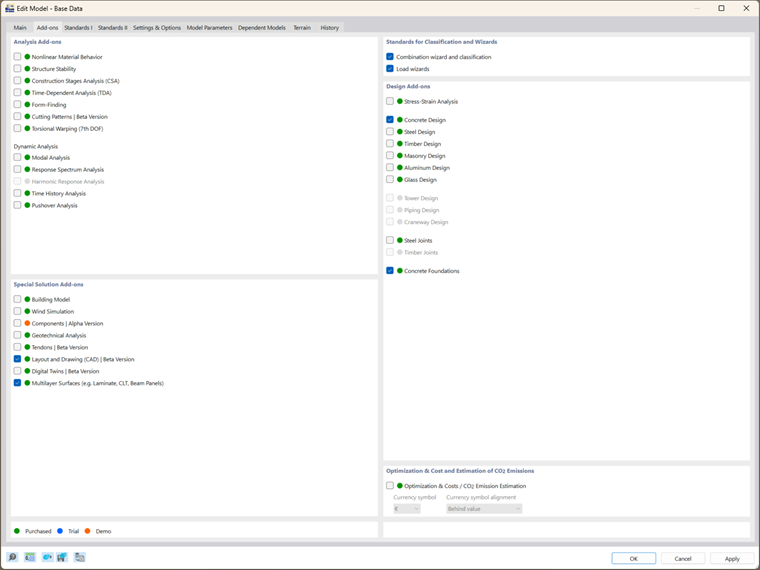

- 附加模块激活： 只需激活特定任务所需的附加模块，减少了程序中的不必要混乱。

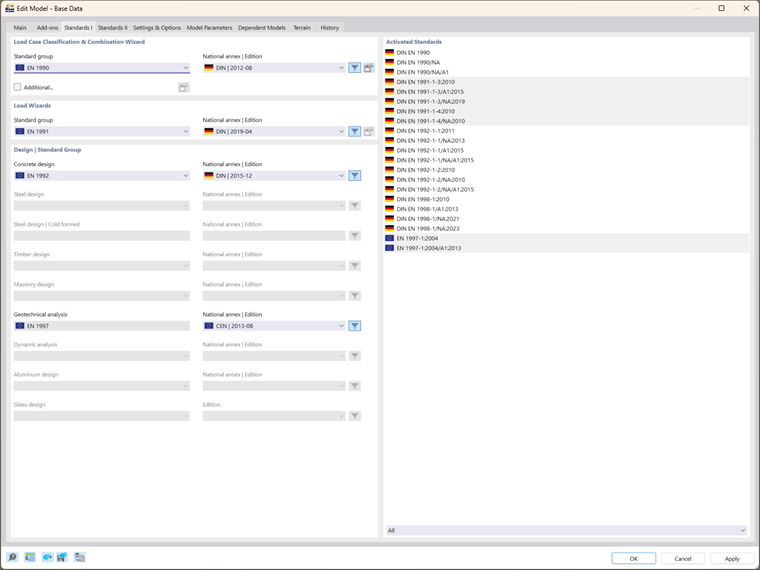

- 简化的设计标准输入： 用户只需在项目开始时定义一次设计标准，提高了一致性并节省了时间。

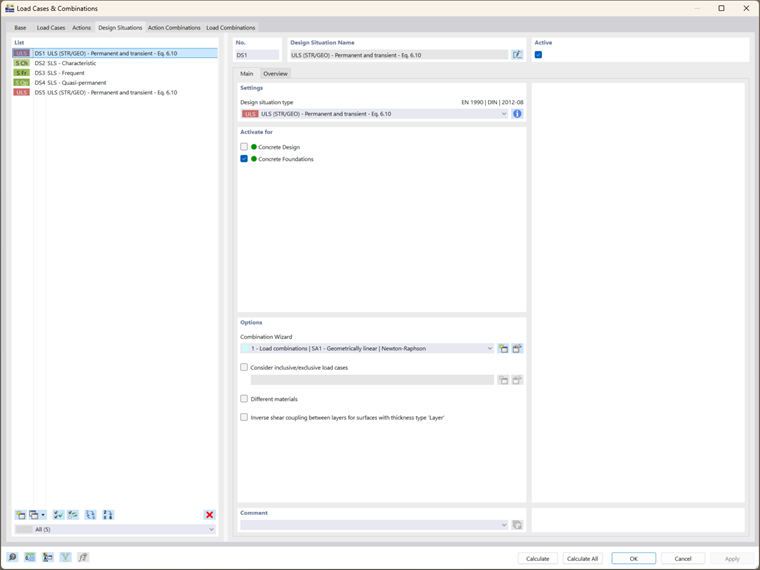

- 自动负载分配： 系统自动分配设计负载，消除了手动输入并减少了错误的可能性。
结构输入和类型：

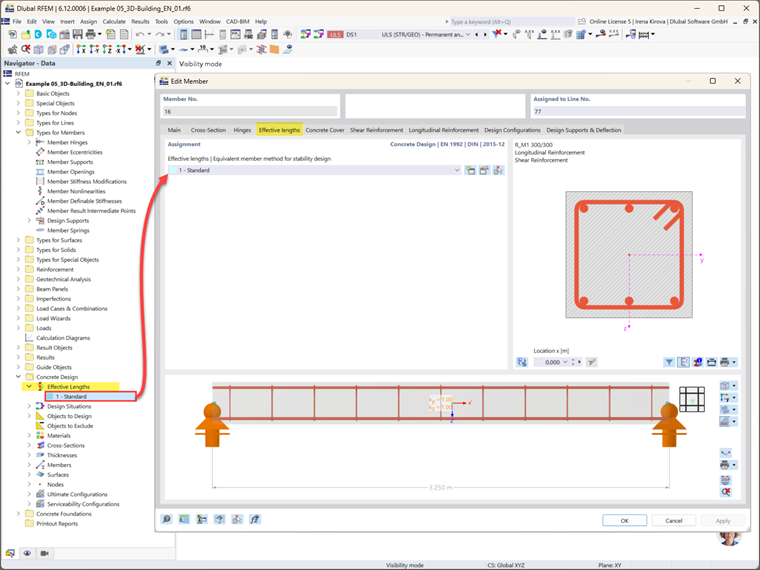

- 使用预定义类型： RFEM 6 引入了梁和柱等结构元素的“类型”。这些预定义类型加快了输入速度，并确保所有属性在设计过程中得到一致应用。
3. RFEM 6 中的关键设计功能
RFEM 6 引入了一套先进的功能，大大提高了钢筋混凝土设计的效率和准确性。通过整合设计任务并提供更大的输入控制，RFEM 6 使工程师能够以更少的努力创建更精确和可靠的设计。
统一的梁、柱、表面和冲切剪力节点设计过程
RFEM 6 的一个突出特点是将梁、柱、表面和冲切剪力节点的设计结合到一个统一的过程中。这种整合消除了工程师在每个任务之间切换不同模块的需要，使工作流程更加流畅和连贯。这种整体方法不仅节省了时间，还确保所有结构组件和谐地进行最佳设计，减少了因单独、孤立的计算而出现错误的风险。
减少输入努力：标准化的材料属性
RFEM 6 通过在整个设计过程中标准化关键材料属性显著减少了工程师的输入努力。例如，传统上需要为每个结构元素（如梁、柱或板）分别定义的，如蠕变和收缩等参数，现在可以一致地应用于整个模型。这种统一的方法确保将材料属性正确应用到所有组件，并消除了在结构的每一部分重新输入值的繁琐任务。工程师可以专注于更高层次的决策，知道 RFEM 6 将处理材料参数的一致性。
使用配置增强设计控制

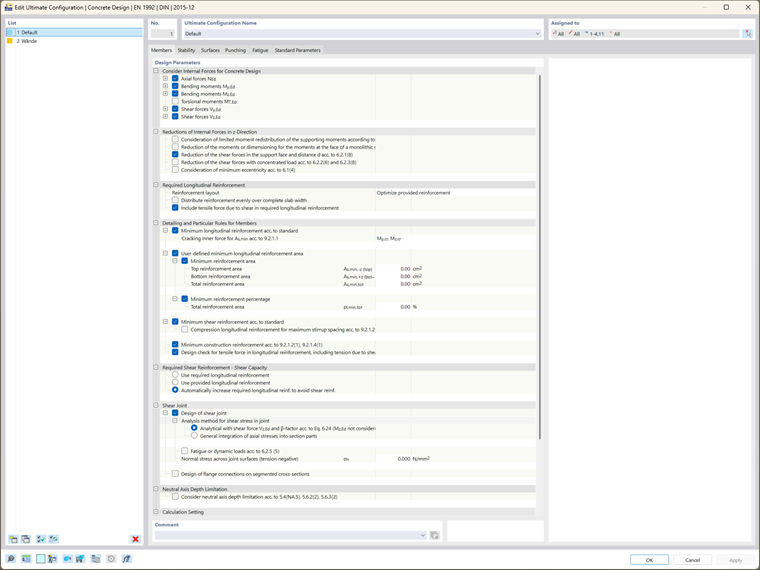

RFEM 6 通过允许工程师根据其项目的要求配置设置，赋予他们更多的设计过程控制。使用设计配置，工程师可以根据不同类型的结构元素微调参数，无论是调整一般设计参数还是与稳定性、冲切等相关的参数。这种灵活性使工程师能够根据不同场景定制设计，确保每个组件符合必要的性能和安全标准。
各种使用性极限状态的个人限制值

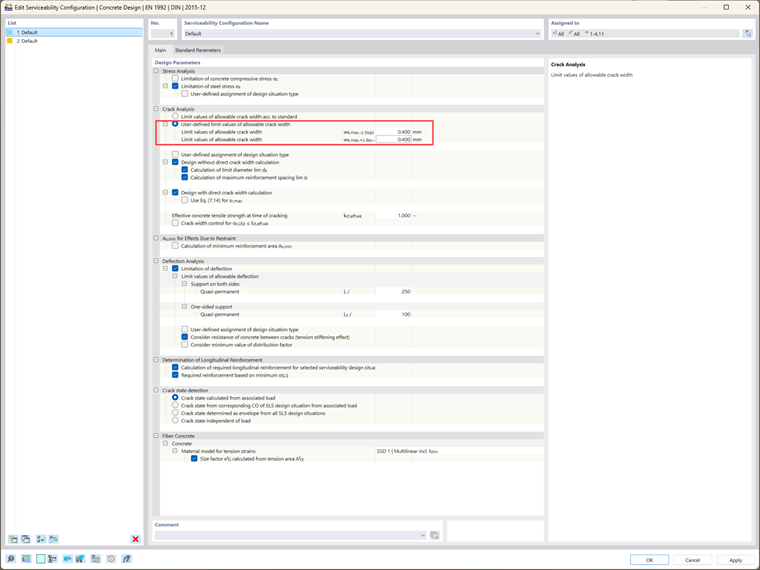

使用性极限状态（SLS）检查对于确保结构在日常条件下良好运行而不产生过度挠曲或开裂至关重要。在 RFEM 6 中，工程师可以为每个设计情况在使用性极限状态下定义个人限制值。这使得更有针对性和准确的评估。例如，在设计高层建筑时，某些区域可能可以接受较高的挠度容忍度，而在其他地方（如敏感设备附近或公共场所）则可能需要更严格的限制。通过允许这些个人限制值，RFEM 6 确保设计既实用又具有成本效益，同时还保持所有结构部件所需的性能水平。
混凝土设计的耐久性类别

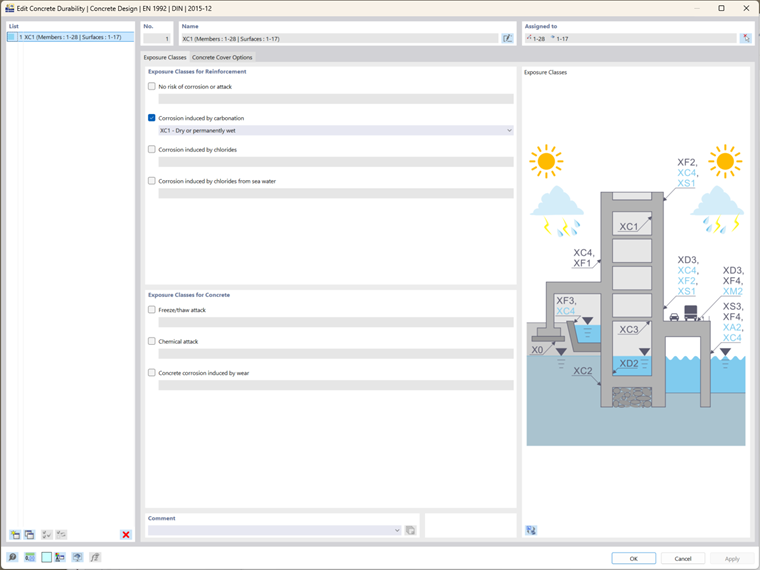

RFEM 6 引入了耐久性类别（也称为暴露类别）的概念，可以为各个结构构件和表面定义这一特性。这一功能使工程师能够指定其混凝土元素将暴露于的环境条件，如接触水或暴露于腐蚀性化学品。一旦定义，耐久性类别会自动应用于模型中的每个构件和表面，简化了输入过程。
多个计算核心的性能提升
在现代结构工程中，对更复杂的分析和更快的结果的需求已成为必然。RFEM 6 通过利用多个计算核心来应对这一挑战，从而显著提高性能。这一功能允许 RFEM 6 并行运行分析，减少计算时间，并更容易处理更大、更复杂的模型。例如，一个具有多个相互联结板、梁和柱的高层建筑将需要相当大的处理能力。通过使用多个核心，RFEM 6 可以同时处理这些复杂的计算，确保工程师及时收到结果，即使是最复杂的设计。这个性能提升使 RFEM 6 成为工程师在紧迫期限或大型项目中工作的宝贵工具。
详细的结果输出和增强的报告功能

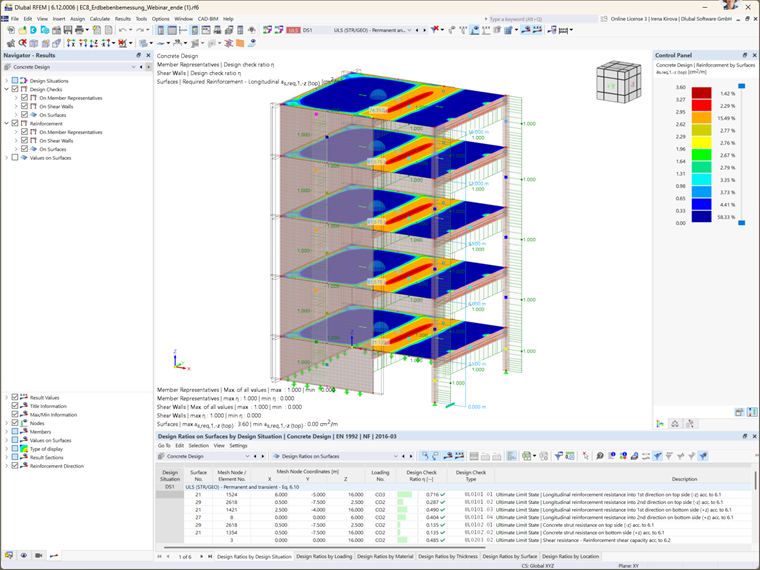

RFEM 6 通过提供详细的设计检查和综合的结果导航器来增强结果输出和报告，将梁、表面和节点的结果合并在一个视图中。工程师可以轻松查看每个设计情况（例如，终极极限状态或使用性极限状态）的结果，无论是图形形式还是表格形式，使得评估结构在不同载荷下的表现变得容易。

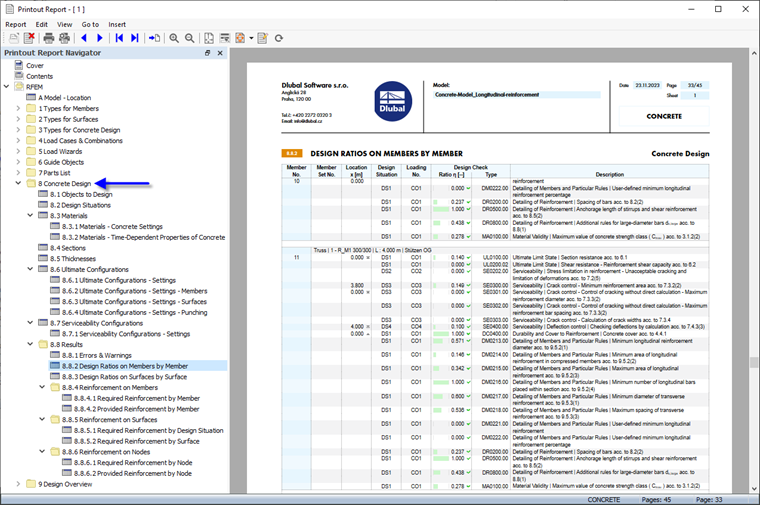

软件现在输出所需、未覆盖和现有的钢筋，突出了任何不足之处并更容易调整设计。工程师还拥有对输出表格的完全控制，可以生成符合特定项目需求的定制报告。新的打印输出报告更快更高效，简化了报告生成过程。
另一个重大改进是软件处理结果的方式。在 RFEM 6 中，输入数据的更改不再需要重新计算所有结果。相反，仅更新受影响的结果，显著减少了计算时间，提高了工作流程效率。
5. 高级设计和分析功能
RFEM 6 提供了高级分析选项，提供了对材料行为和变形计算的更大控制。
非线性材料行为：

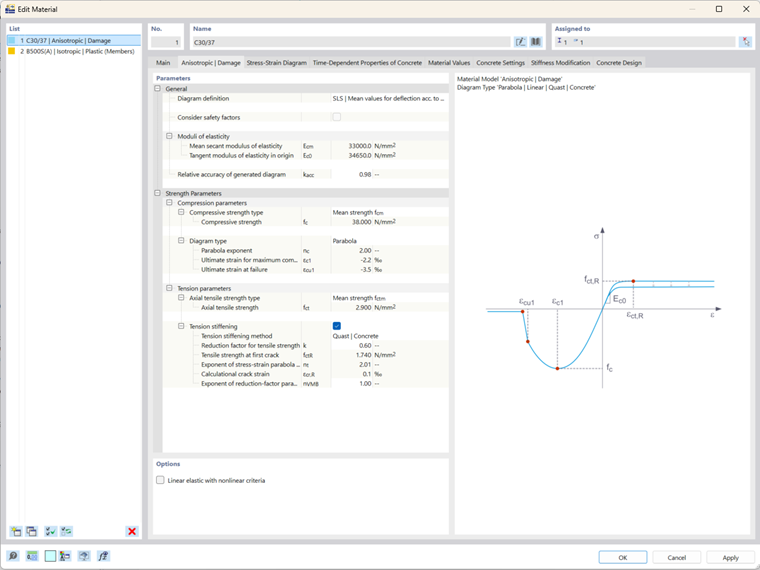

- 非线性混凝土行为： RFEM 6 包含一个用于非线性材料行为的完整包，允许对各种载荷条件下的钢筋混凝土结构进行现实分析。
- 与其他材料的互动： 非线性分析考虑到其他材料，如钢和砖石，使得模拟复杂的结构行为成为可能。
时变分析 (TDA)：

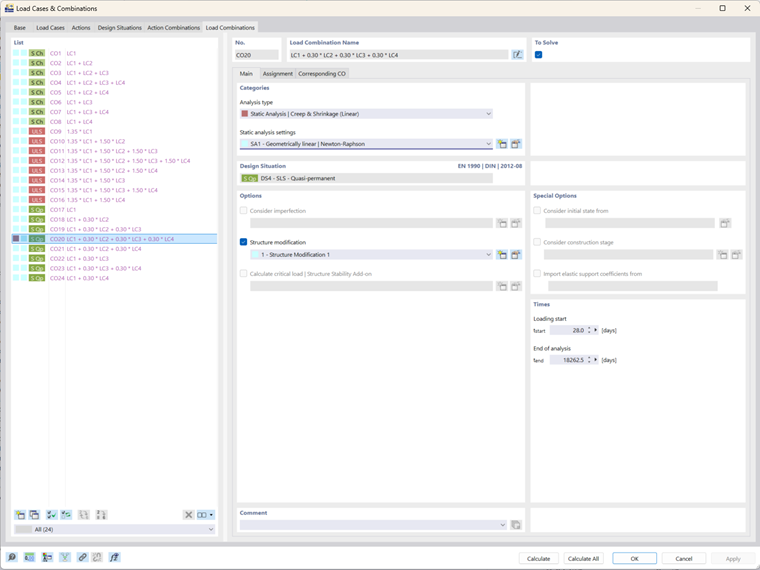

- 蠕变和收缩： TDA 允许用户考虑蠕变和收缩的长期效应，对于准确建模随时间变化的钢筋混凝土至关重要。
- 流变模型： TDA 中的 Kelvin-Voigt 模型支持详细的时间步分析，捕捉混凝土结构的逐渐变形。
变形分析：
- 有效刚度法： 该方法现在集成到 RFEM 6 混凝土设计附加模块中，通过考虑结构在开裂前后的刚度来改善挠度计算。
结论
RFEM 6 通过将关键任务整合到一个连贯的插件中显著提升了钢筋混凝土的设计过程。凭借其针对非线性材料行为、时变分析和新设计检查的高级功能，RFEM 6 使工程师能够更加轻松地设计更安全、更高效的结构。随着 Dlubal 持续改进 RFEM 6，该软件承诺满足行业不断增长的需求，使其成为结构工程师不可或缺的工具。
