Die Stahlbetonbemessung spielt eine entscheidende Rolle im Bauingenieurwesen und erfordert Präzision, Zuverlässigkeit und Effizienz. Da die Anforderungen des modernen Bauens immer komplexer werden, benötigen Ingenieure eine Software, die nicht nur Schritt hält, sondern auch ihre Produktivität steigert. RFEM 6 von Dlubal Software bietet eine leistungsstarke Gesamtlösung, die den Prozess der Bemessung von Stahlbetonkonstruktionen vereinfacht. Dieser Artikel untersucht die wichtigsten Funktionen des Add-Ons Betonbemessung für RFEM 6 und zeigt auf, wie es Aufgaben integriert, Arbeitsabläufe optimiert und Ingenieuren hilft, mit weniger Aufwand mehr zu erreichen.
1. Add-On Betonbemessung in RFEM 6: Überblick
Das Add-On Betonbemessung für RFEM 6 zentralisiert den Bemessungsprozess auf einer einzigen, integrierten Plattform. Während in RFEM 5 noch separate Zusatzmodule für verschiedene Aufgaben der Betonbemessung erforderlich waren – wie etwa für die Balken-, Stützen- oder Durchstanzbemessung – fasst RFEM 6 diese Funktionen in einem optimierten Modul zusammen. Diese Konsolidierung erleichtert Ingenieuren den Zugriff auf die benötigten Tools und gewährleistet einen effizienteren sowie reibungslosen Bemessungsablauf.
Hauptvorteile:
- Vereinheitlichtes Add-On: RFEM 6 umfasst alle Aufgaben der Stahlbetonbemessung in einem einzigen Add-On, wodurch mehrere separate Module überflüssig werden.
- Enthaltene Normen: Die integrierte Unterstützung wichtiger Normen wie Eurocode 2, ACI 318 und CSA A23.3 bedeutet, dass Ingenieure keine separaten Module mehr für jede einzelne Norm erwerben müssen.
- Verformungsnachweis: Die Funktion zum Verformungsnachweis ist nun standardmäßig enthalten und vereinfacht den Prozess, der in RFEM 5 noch ein zusätzliches Modul erforderte.
2. Programmfunktionen und Workflow-Verbesserungen
„RFEM 6 führt mehrere benutzerfreundliche Funktionen ein, die den Bemessungsprozess von der Einstellung am Anfang bis hin zu den abschließenden Berechnungen optimieren.
Vereinfachte Eingabe und Aktivierung:

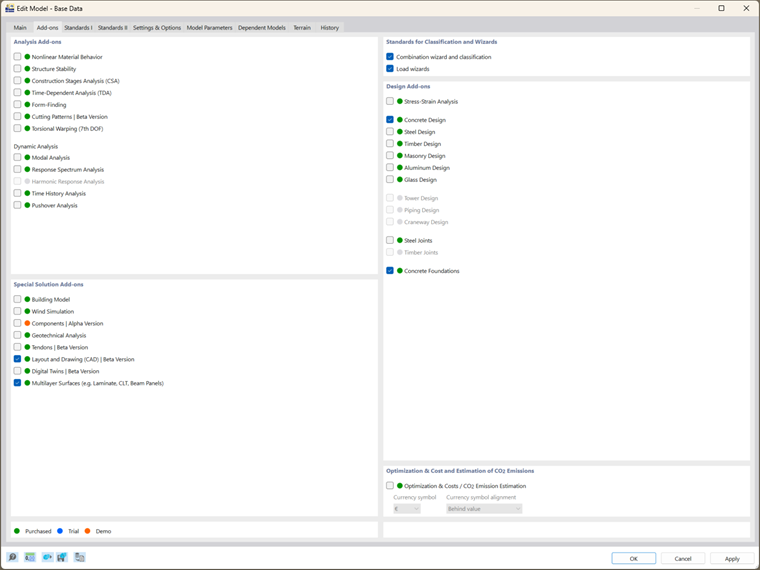

- Add-On Aktivierung: Nur die für spezifische Aufgaben erforderlichen Add-Ons müssen aktiviert werden, wodurch unnötige Unordnung im Programm reduziert wird.

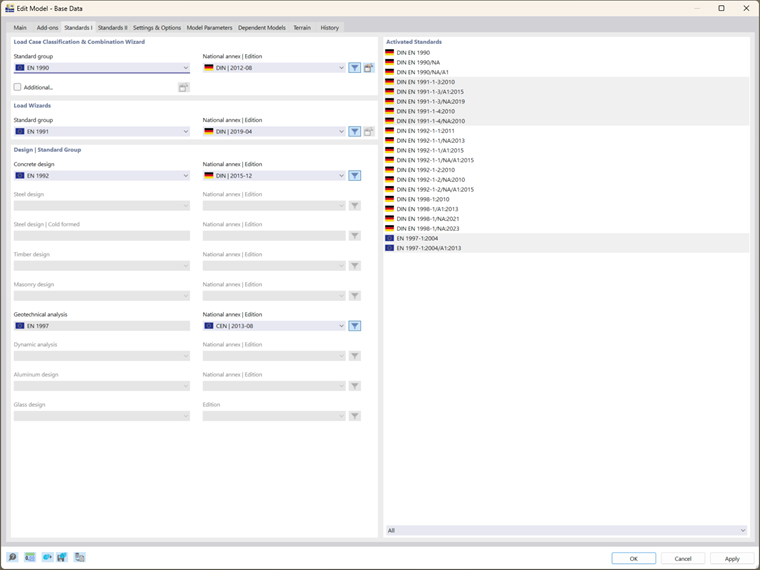

- Vereinfachte Eingabe der Bemessungsnorm: Anwender müssen die Bemessungsnorm nur einmal zu Beginn des Projekts festlegen, was die Konsistenz verbessert und Zeit spart.

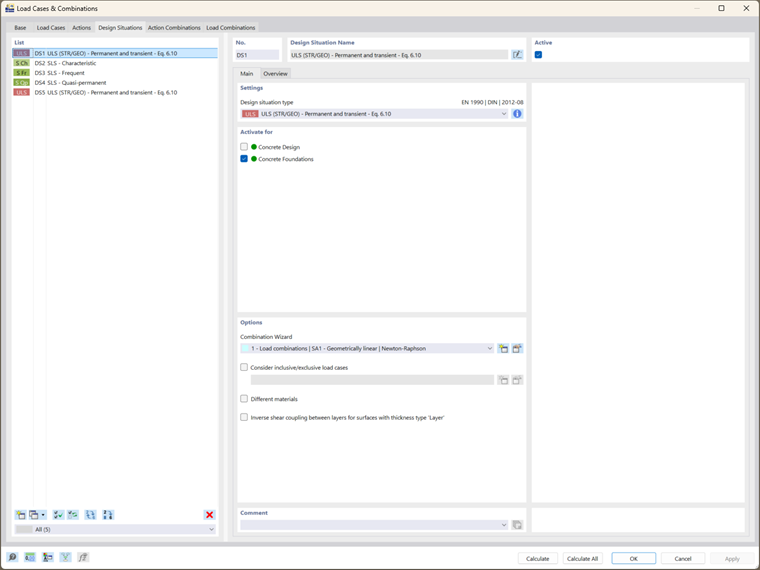

- Automatische Lastzuweisung: Das System weist die Bemessungslasten automatisch zu, wodurch die manuelle Eingabe entfällt und das Fehlerrisiko reduziert wird.
Baustatische Eingabe und Typen:

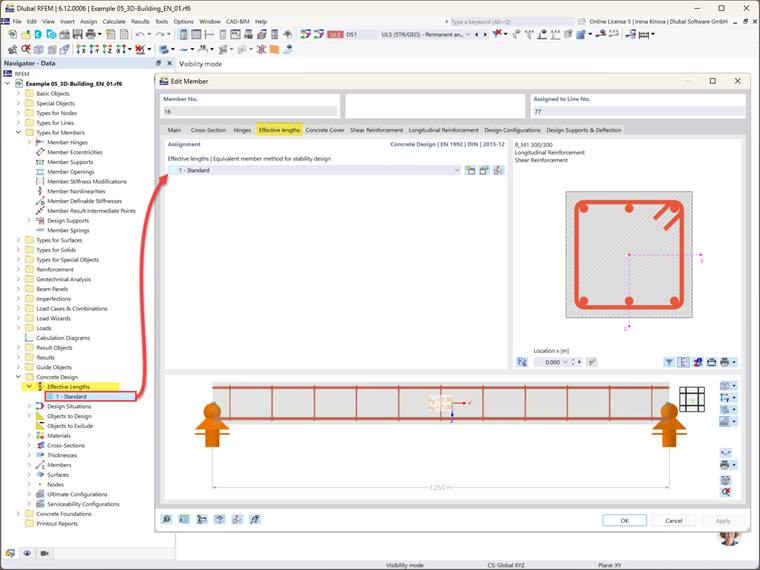

- Verwendung vordefinierter Typen: RFEM 6 führt "Typen" für Bauteile wie Stäbe und Stützen ein. Diese vordefinierten Typen beschleunigen die Eingabe und stellen sicher, dass alle Eigenschaften im gesamten Modell konsistent angewendet werden.
3. Wichtige Bemessungsfunktionen in RFEM 6
FEM 6 führt eine Reihe fortschrittlicher Funktionen ein, welche die Effizienz und Genauigkeit der Stahlbetonbemessung maßgeblich verbessern. Durch die Integration von Bemessungsaufgaben und eine umfassendere Kontrolle über die Eingaben ermöglicht RFEM 6 Ingenieuren, präzisere und zuverlässigere Entwürfe mit geringerem Aufwand zu erstellen.
Einheitlicher Bemessungsprozess für Stäbe, Stützen, Flächen und Durchstanzknoten
Eines der herausragenden Merkmale von RFEM 6 ist die Fähigkeit, die Bemessung von Stäben, Stützen, Flächen und Durchstanzknoten in einem vereinheitlichten Prozess zu kombinieren. Diese Integration erspart Ingenieuren den Wechsel zwischen verschiedenen Modulen für jede einzelne Aufgabe, was den Bemessungsablauf reibungsloser und kohärenter gestaltet. Dieser ganzheitliche Ansatz spart nicht nur Zeit, sondern stellt auch sicher, dass alle Bauteile optimal aufeinander abgestimmt bemessen werden, wodurch das Risiko von Fehlern verringert wird, die bei getrennten, isolierten Berechnungen entstehen können.

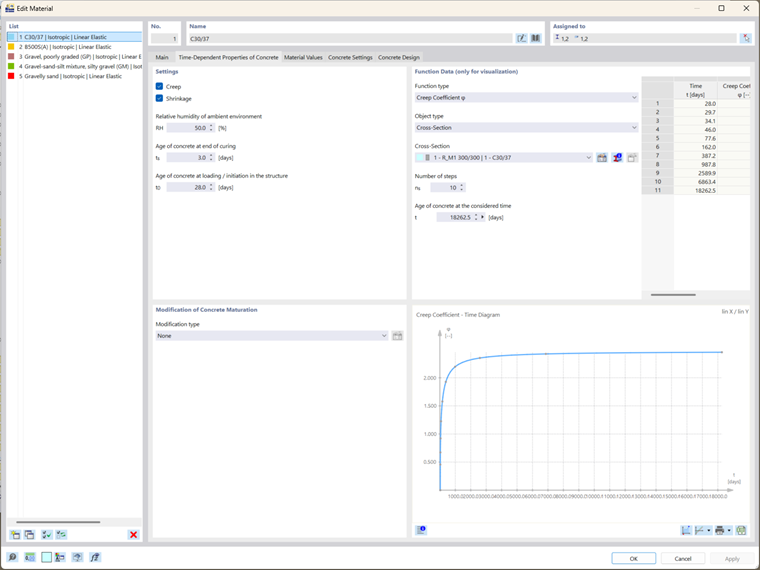

Reduzierter Eingabeaufwand: Standardisierte Materialeigenschaften
RFEM 6 reduziert den Eingabeaufwand für Ingenieure erheblich, indem kritische Materialeigenschaften über den gesamten Bemessungsprozess hinweg standardisiert werden. Beispielsweise werden Parameter wie Kriechen und Schwinden, die herkömmlicherweise für jedes Bauteil (z. B. Stäbe, Stützen oder Platten) separat definiert werden mussten, nun konsistent im gesamten Modell angewendet. Dieser vereinheitlichte Ansatz stellt sicher, dass die Materialeigenschaften für alle Komponenten korrekt übernommen werden, und erspart die mühsame Neueingabe von Werten für jeden Gebäudeteil. Ingenieure können sich auf übergeordnete Entscheidungen konzentrieren, da RFEM 6 die Konsistenz der Materialparameter gewährleistet.

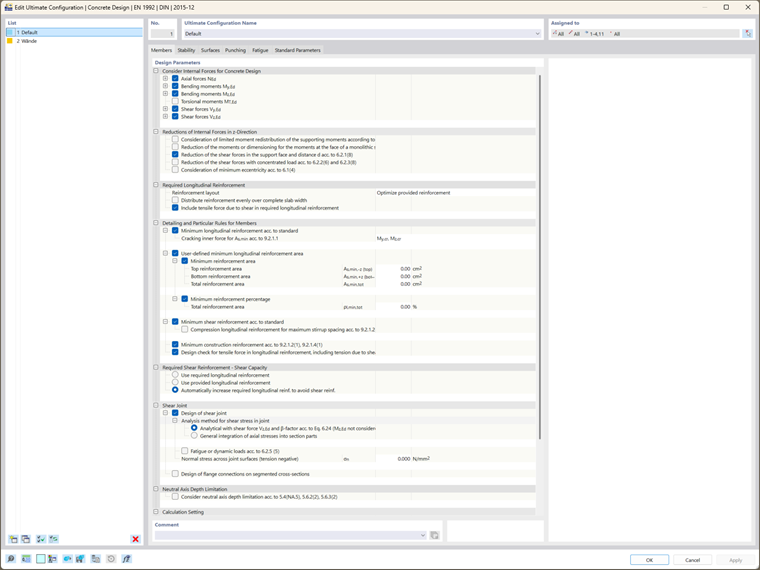

Verbesserte Bemessungskontrolle durch Konfigurationen
RFEM 6 bietet Ingenieuren eine umfassendere Kontrolle über den Bemessungsprozess, indem es die Konfiguration spezifischer Einstellungen für die jeweiligen Projektanforderungen ermöglicht. Mithilfe von Bemessungskonfigurationen können Ingenieure Parameter für verschiedene Bauteiltypen feinabstimmen – sei es durch die Anpassung allgemeiner Bemessungsparameter oder solcher, die sich auf die Stabilität, das Durchstanzen usw. beziehen. Diese Flexibilität erlaubt es, die Bemessung für unterschiedliche Szenarien anzupassen und sicherzustellen, dass jede Komponente die erforderlichen Leistungs- und Sicherheitsstandards erfüllt.

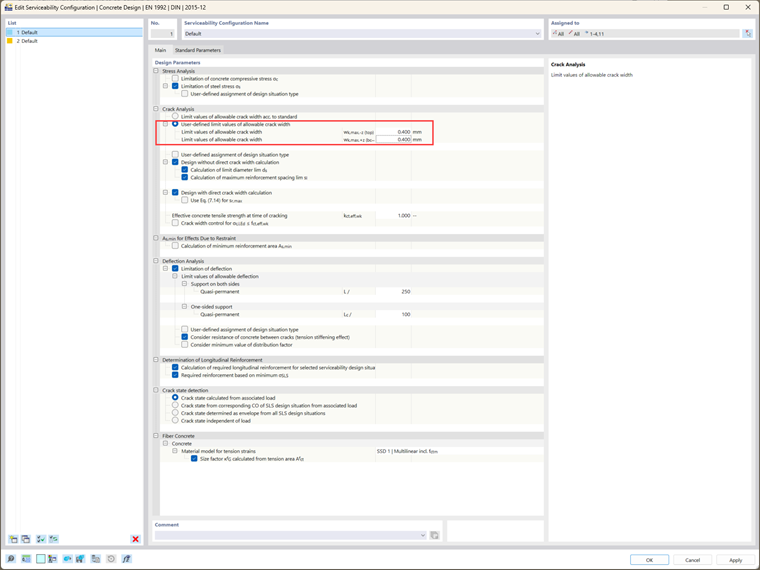

Individuelle Grenzwerte für den Gebrauchstauglichkeitsnachweis
Nachweise im Grenzzustand der Gebrauchstauglichkeit (GZT) sind entscheidend, um sicherzustellen, dass ein Bauwerk unter Alltagsbedingungen ohne übermäßige Verformungen oder Rissbildung einwandfrei funktioniert. In RFEM 6 können Ingenieure für jede Bemessungssituation im Grenzzustand der Gebrauchstauglichkeit individuelle Grenzwerte festlegen. Dies ermöglicht maßgeschneiderte und präzisere Beurteilungen. Beispielsweise kann beim Entwurf eines Hochhauses in bestimmten Bereichen eine höhere Verformungstoleranz akzeptabel sein, während in anderen Bereichen, etwa in der Nähe empfindlicher Geräte oder in öffentlichen Räumen, strengere Grenzwerte erforderlich sind. Durch die Ermöglichung dieser individuellen Grenzwerte stellt RFEM 6 sicher, dass die Bemessung sowohl praktisch als auch kosteneffizient ist und gleichzeitig das erforderliche Leistungsniveau für alle Gebäudeteile beibehalten wird.

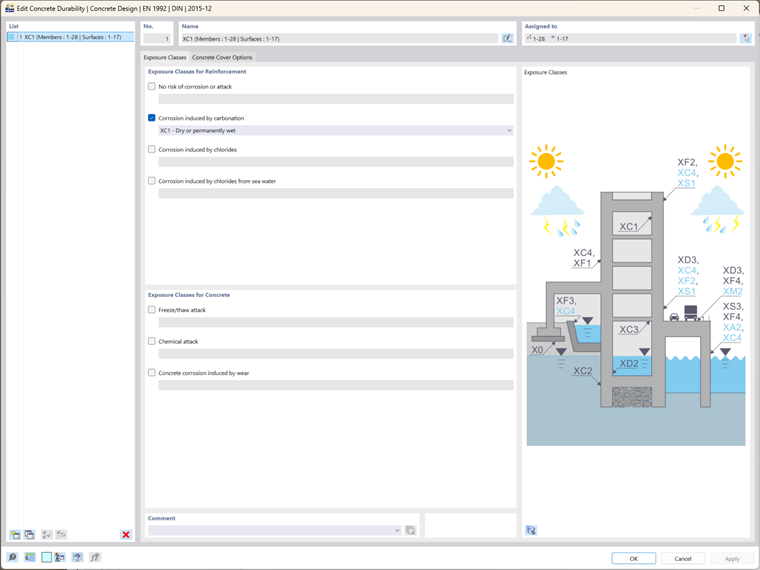

Expositionsklassen für die Betonbemessung
RFEM 6 führt das Konzept der Expositionsklassen (auch Dauerhaftigkeitsklassen genannt) ein, die für einzelne Bauteile und Flächen definiert werden können. Diese Funktion ermöglicht es Ingenieuren, die Umgebungsbedingungen festzulegen, denen ihre Betonelemente ausgesetzt sein werden – wie etwa Kontakt mit Wasser oder die Einwirkung aggressiver Chemikalien. Einmal definiert, wird die Expositionsklasse automatisch auf jeden Stab und jede Fläche im Modell angewendet, was den Eingabeprozess vereinfacht.
Leistungssteigerung durch Mehrkernberechnung
Die Forderung nach komplexeren Analysen und schnelleren Ergebnissen ist im modernen Ingenieurbau zur Notwendigkeit geworden. RFEM 6 begegnet dieser Herausforderung durch die Nutzung mehrerer Rechenkerne, was die Performance maßgeblich steigert. Diese Funktion ermöglicht es RFEM 6, Analysen parallel auszuführen, wodurch die Rechenzeit verkürzt und die Bearbeitung größerer, komplexerer Modelle erleichtert wird. Beispielsweise würde ein Hochhaus mit mehreren miteinander verbundenen Platten, Stäben und Stützen eine beträchtliche Rechenleistung erfordern. Durch die Verwendung mehrerer Kerne kann RFEM 6 diese komplexen Berechnungen gleichzeitig verarbeiten und sicherstellen, dass Ingenieure selbst bei den kompliziertesten Entwürfen zeitnahe Ergebnisse erhalten. Dieser Leistungsschub macht RFEM 6 zu einem wertvollen Werkzeug für Ingenieure, die unter engen Terminvorgaben oder an Großprojekten arbeiten.

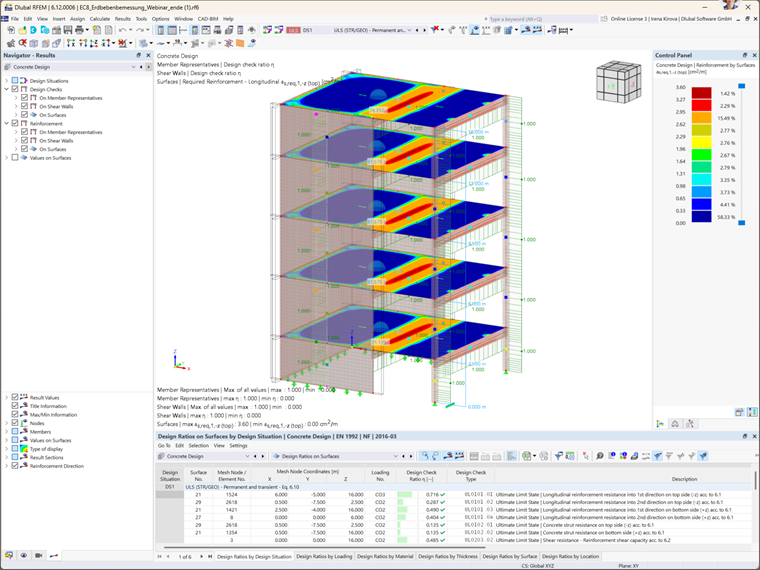

Detaillierte Ergebnisausgabe und erweiterte Ausdruckprotokoll-Funktionen
RFEM 6 verbessert die Ergebnisausgabe und Protokollierung durch detaillierte Bemessungsnachweise und einen umfassenden Ergebnis-Navigator, der die Ergebnisse für Stäbe, Flächen und Knoten in einer Ansicht kombiniert. Ingenieure können die Ergebnisse für jede Bemessungssituation (z. B. Grenzzustand der Tragfähigkeit oder Gebrauchstauglichkeit) sowohl grafisch als auch in Tabellenform einfach überprüfen, was die Beurteilung des Tragwerksverhaltens unter verschiedenen Lasten erleichtert.

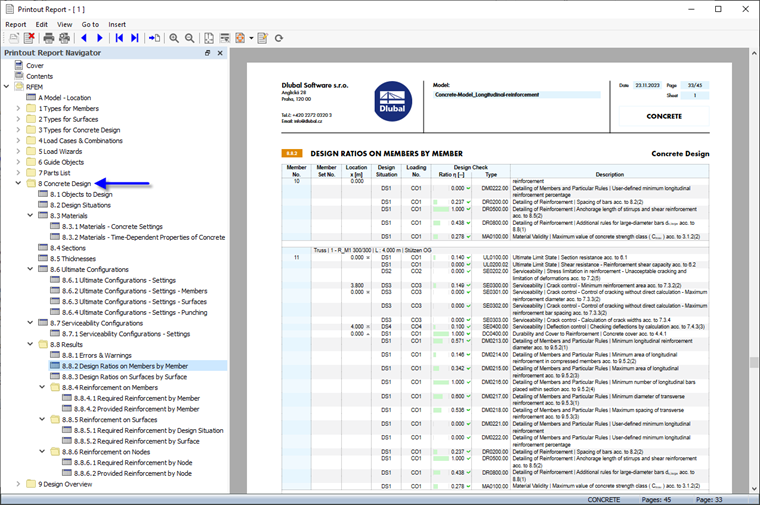

Die Software gibt nun die erforderliche, die nicht abgedeckte sowie die vorhandene Bewehrung aus, wobei eventuelle Fehlstellen hervorgehoben werden, was die Anpassung der Bemessung erleichtert. Ingenieure haben zudem die volle Kontrolle über die Ergebnistabellen, was maßgeschneiderte Berichte für spezifische Projektanforderungen ermöglicht. Das neue Ausdruckprotokoll ist schneller und effizienter, wodurch der Prozess der Protokollerstellung optimiert wird.
Eine weitere wesentliche Verbesserung ist die Art und Weise, wie das Programm mit Ergebnissen umgeht. In RFEM 6 erfordern Änderungen an den Eingabedaten keine Neuberechnung aller Ergebnisse mehr. Stattdessen werden nur die betroffenen Ergebnisse aktualisiert, was die Rechenzeit erheblich verkürzt und die Effizienz des Arbeitsablaufs verbessert.
5. Fortgeschrittene Bemessungs- und Berechnungsfunktionen
RFEM 6 bietet fortgeschrittene Analyseoptionen, die eine umfassendere Kontrolle über das Materialverhalten und die Verformungsberechnungen ermöglichen.
Nichtlineares Materialverhalten:

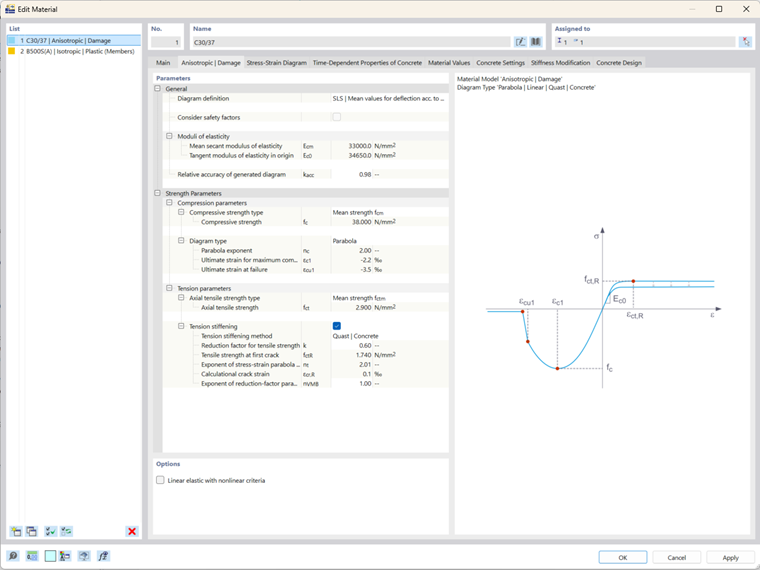

- Nichtlineares Betonverhalten: RFEM 6 enthält ein Komplettpaket für nichtlineares Materialverhalten, das eine realistische Berechnung von Stahlbetonkonstruktionen unter verschiedenen Lastbedingungen ermöglicht.
- Interaktion mit anderen Materialien: Die nichtlineare Berechnung berücksichtigt auch andere Materialien wie Stahl und Mauerwerk, wodurch die Simulation komplexen Tragverhaltens möglich wird.

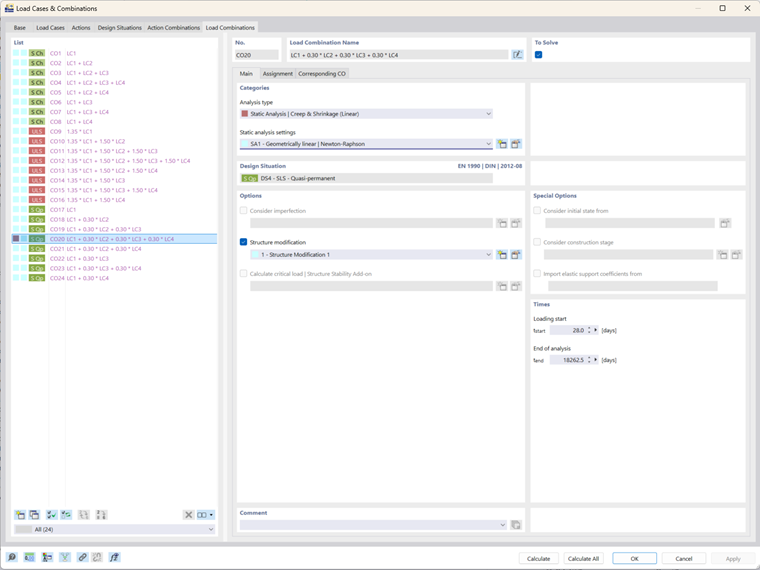

Zeitabhängige Analyse (TDA):
- Kriechen und Schwinden: Die TDA ermöglicht es Anwendern, die Langzeiteffekte von Kriechen und Schwinden zu berücksichtigen, was für eine genaue zeitabhängige Modellierung von Stahlbeton entscheidend ist.
- Rheologisches Modell: Das Kelvin-Voigt-Modell in der TDA erlaubt detaillierte Zeitschrittanalysen, um die schrittweise Verformung von Betonstrukturen zu erfassen.
Verformungsanalyse:
- Methode der effektiven Steifigkeiten: Diese Methode, die nun in das RFEM 6 Add-on "Betonbemessung" integriert ist, verbessert die Verformungsberechnungen, indem sie die Steifigkeit des Tragwerks sowohl vor als auch nach der Rissbildung berücksichtigt.
Fazit
RFEM 6 verbessert den Stahlbetonbemessungsprozess erheblich, indem es zentrale Aufgaben in einem konsistenten Add-On zusammenführt. Mit seinen fortschrittlichen Funktionen für nichtlineares Materialverhalten, zeitabhängige Analysen (TDA) und neue Bemessungsnachweise ermöglicht RFEM 6 Ingenieuren, Tragwerke sicherer und effizienter zu entwerfen. Da Dlubal RFEM 6 kontinuierlich weiterentwickelt, ist diese Software in der Lage, den wachsenden Anforderungen der Branche gerecht zu werden. Das macht sie zu einem unentbehrlichen Tool für Tragwerksplaner.
