Преднапряжение

Предварительное напряжение необходимо назначить стержню натяжного элемента в качестве стержневой нагрузки.

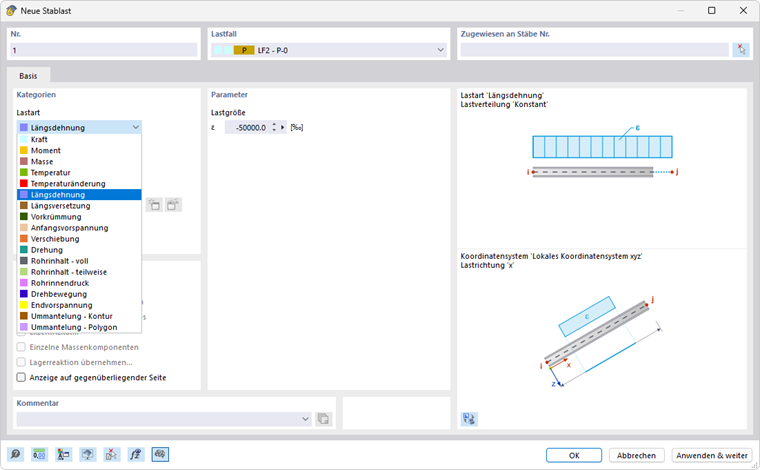

Определение предварительного напряжения как изменения длины

Вы можете назначить предварительное напряжение стержню натяжного элемента как обычно в виде нагрузки:

1. Откройте диалоговое окно Новая стержневая нагрузка.
2. В разделе Случай нагрузки установите случай нагрузки на категорию воздействия 'P - Предварительное напряжение' (см. Главу Случаи нагрузок для предварительного напряжения).
3. В разделе 'Категории' выберите тип нагрузки Продольное удлинение.
4. Укажите величину деформации нагрузки ε. Поскольку предварительное напряжение должно действовать как сокращение натяжного элемента, используйте отрицательный знак.
5. Назначьте нагрузку стержню натяжного элемента.

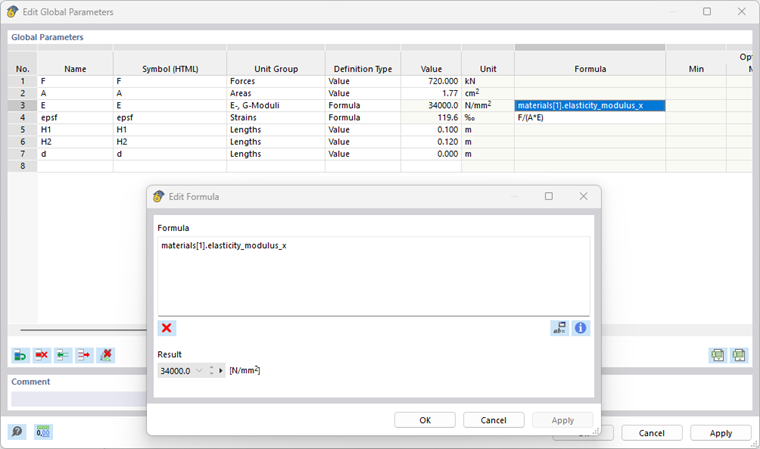

Перевод натяжной силы в эквивалентное удлинение пока необходимо выполнять вручную. Одним из способов является параметрический ввод.

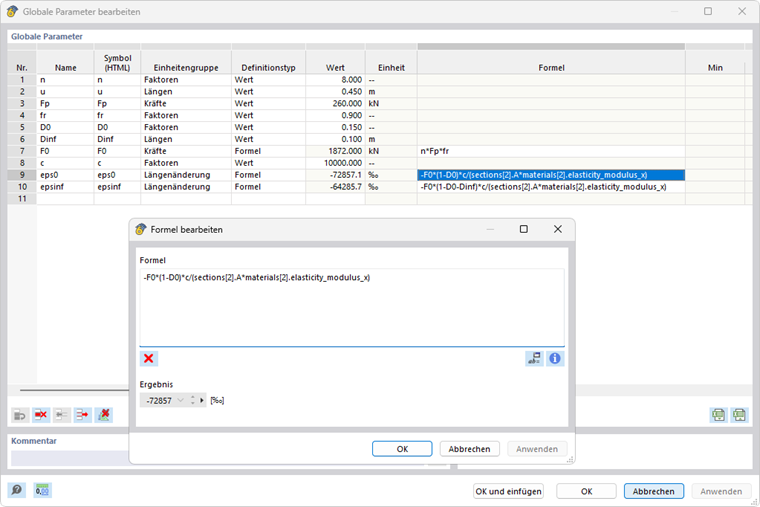

Определение эффекта предварительного натяжения как изменения длины ε

Также потери натяжной силы еще нужно определять вручную. Автоматическое учёт потерь для последующего объединения в виде специальной стержневой нагрузки находится в разработке.
